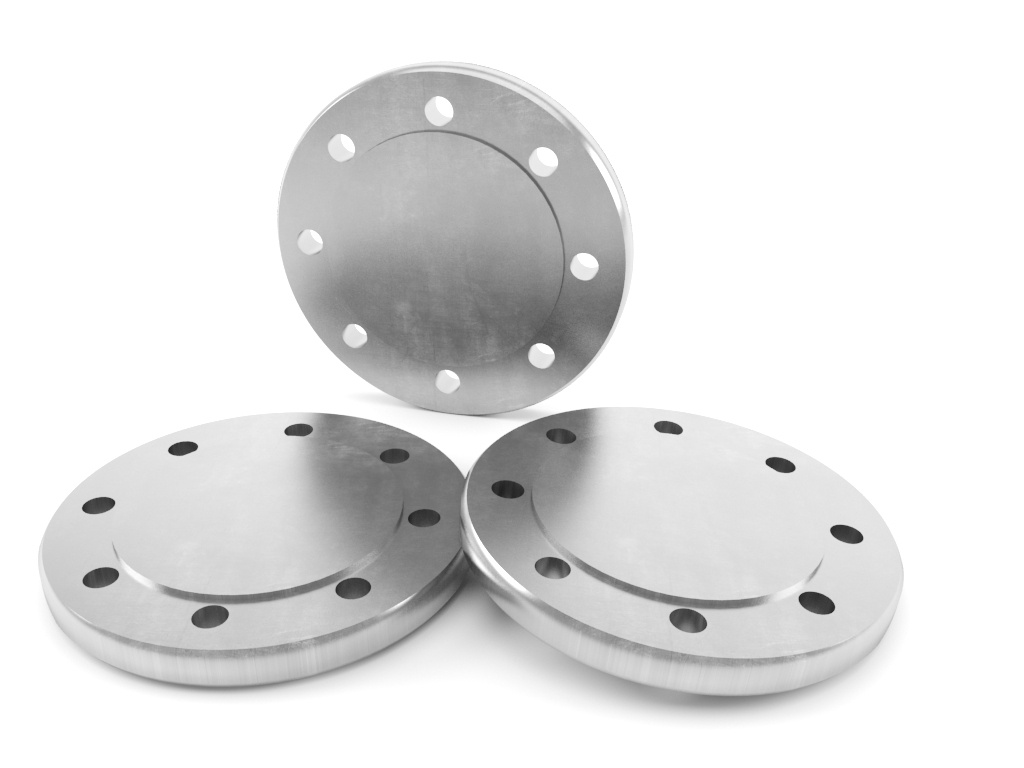

Заглушка фланцевая



Заглушка фланцевая

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака



Заглушка фланцевая — это деталь составного типа для трубопровода производимая из стали/нержавеющего металла или чугуна, используют для временной блокировки прохода труб во время монтажа или ремонта магистрали. Заглушка крепится непосредственно к фланцу и затягивается болтами, для обеспечения герметичности соединения необходимо использовать прокладку, это гарантирует надежность и безопасность всей трубопроводной системы.

Фланцевая заглушка имеет форму дискообразной шайбы с соединительным опорным выступом и резьбовыми гнездами для болтов. Основным отличием от фланца является отсутствие серединного отверстия. Заглушка используется для изоляции определенного участка трубопровода на период ремонтно-восстановительных работ или в тех случаях, когда эксплуатация ветки нецелесообразна.

Инженерные сети в газовой, химической, нефтяной, нефтеперерабатывающей и других промышленных отраслях, а также объекты жилищного хозяйства могут использовать заглушки фланцевые стальные глухие, которые широко известны как «глухие фланцы». Они позволяют быстро создать препятствие для перемещения рабочего потока. Глухие фитинги не могут использоваться для регулировки параметров движения рабочего потока, так как они позволяют только полное перекрытие.

Важный критерий применения фланцевых заглушек — полная совместимость с фланцем по материалу и техническим характеристикам. При подборе заглушек следует обязательно ориентироваться на потенциальное рабочее давление.

Плюсы фланцевых заглушек

  • долгий срок работы;
  • фитинг обеспечивает герметичное перекрытие рабочего потока;
  • цена на стальную фланцевую заглушку благодаря низкой себестоимости производства остается на доступном уровне;
  • просты в использовании;

Недостатки

  • недостатком фланцевой заглушки выступает невозможность ограничить движение рабочего потока на отдельном участке.

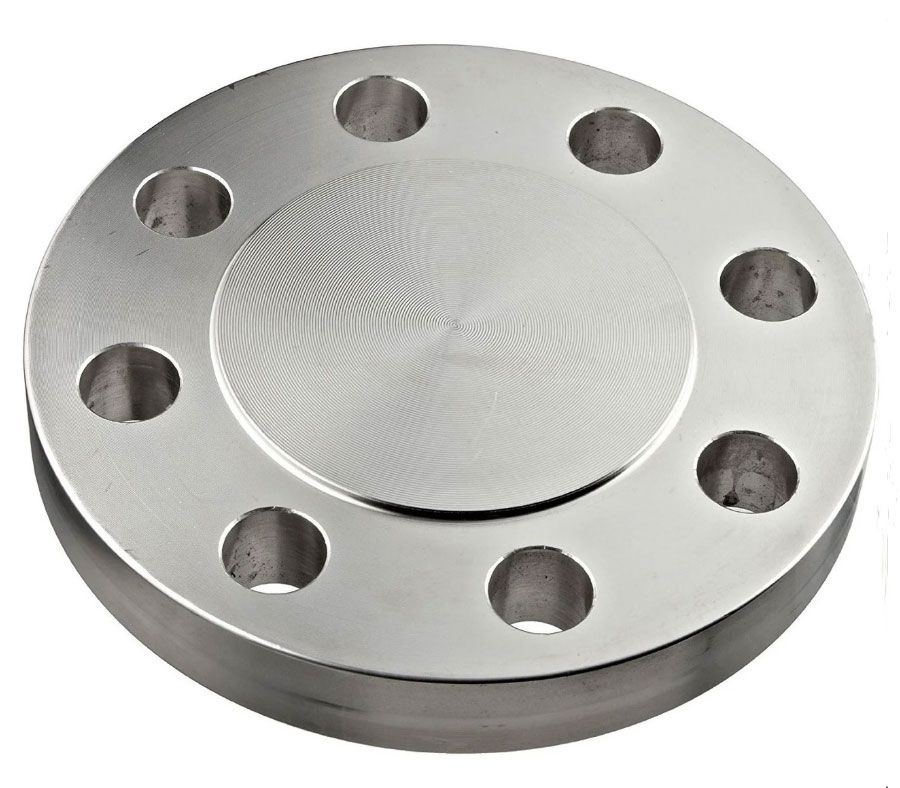

Заглушка фланцевая стальная

Заглушка фланцевая стальная

Заглушка фланцевая чугунная

Заглушка фланцевая чугунная



Заглушки фланцевые АТК 24.200.02.90

Заглушки фланцевые АТК

Заглушка фланцевая АТК должна следовать стандарту и производиться по требованиям чертежей конструкции. Условное и рабочее давление указано в ГОСТ 356. Также ГОСТ 356 указывает нужные размеры. Особенности материала, типы испытаний определены ОСТ 26-291. Заглушка фланцевая по ГОСТ 12815, если она имеет квадратную форму, изготовляется на Ру меньшему или равному 4,0 МПа (40 кгс/см2). Максимальный показатель, на который может отклониться размер заглушки фланцевой, указан по ГОСТ 7505.

Сейчас для производства заглушек в металлургической промышленности существует множество способов и технологий. В основном в производстве фланцевой заглушки из чугунна и стали ограничиваются такими методами:

  • горячая штамповка — наиболее быстрый способ, применяется для масштабного производства в короткие сроки;
  • нарезка детали газом или плазмой из уже откатанного листа — данный метод гарантирует высшее качество, точный размер и форму заглушки;
  • литье электрошлаковое центробежное обеспечивает высокую однородность сырья без пустот и трещин.

Исполнения фланцевых заглушек

Согласно отраслевому стандарту АТК 24.200.02-90 установлены пять вариантов типовых конструкций фланцевых заглушек (рисунки 1-5), которые отличаются исполнением присоединительных и уплотнительных поверхностей.  Исполнение заглушки напрямую зависит от устройства сопряженного фланца трубопровода. В документе приведен подробный перечень технических характеристик заглушек различного типа исполнения.

Исполнение 1 - заглушки с соединительным выступом на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см2);

Заглушка фланцевая Исполнение 1

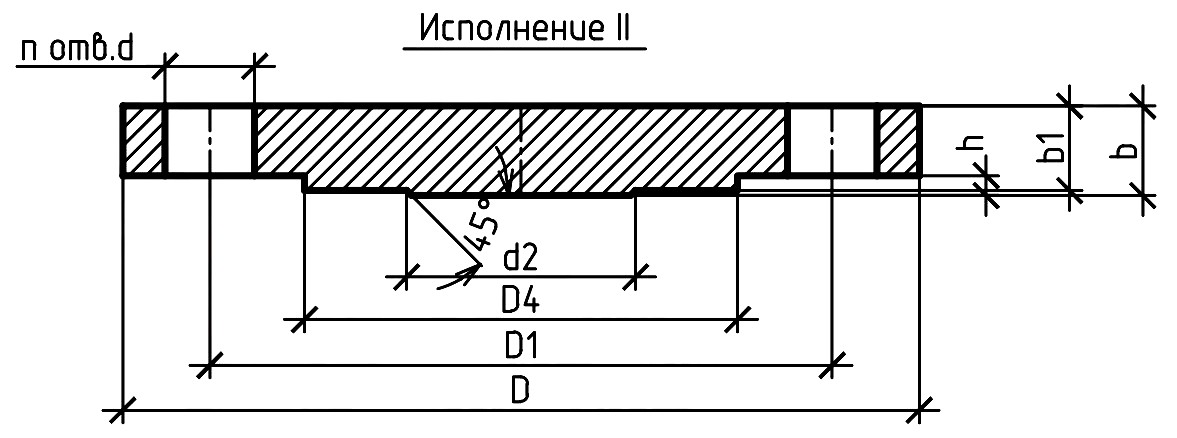

Исполнение 2 - заглушки с выступом на условное давление от 1,0 до 6,3 МПа (от 10 до 63 кгс/см2);

Заглушка фланцевая Исполнение 2

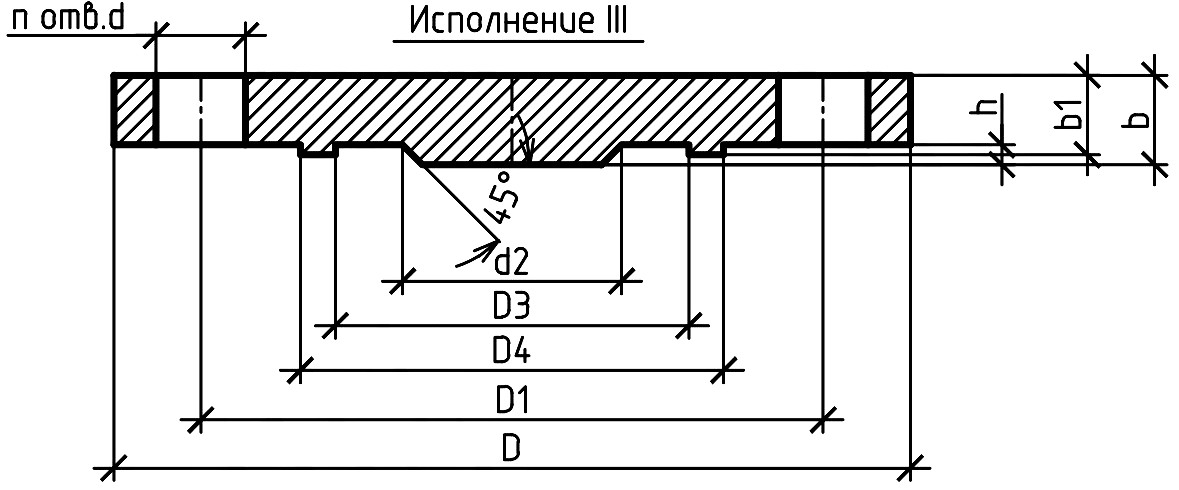

Исполнение 3 - заглушки с шипом на условное давление от 0,6 до 6,3 МПа (от 6 до 63 кгс/см2), кроме размеров уплотнительных поверхностей под фторопластовые прокладки, которые должны соответствовать указанным в табл. 17;

Заглушка фланцевая Исполнение 3

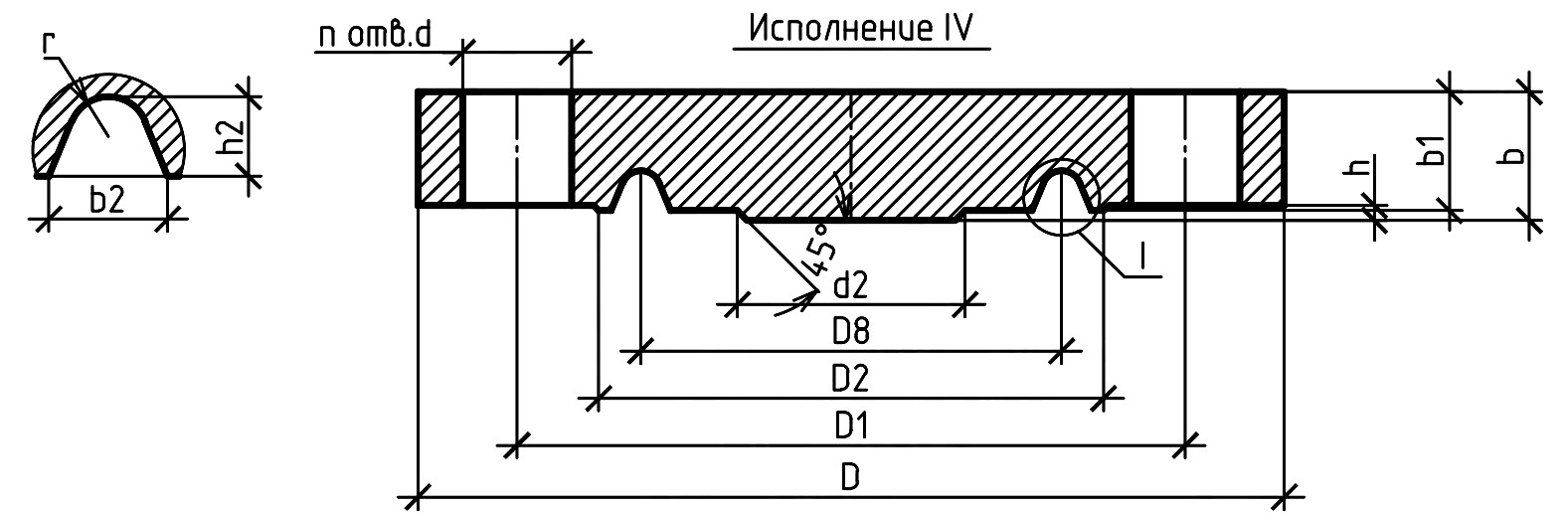

Исполнение 4 - заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (от 63 до 160 кгс/см2);

Заглушка фланцевая Исполнение 4

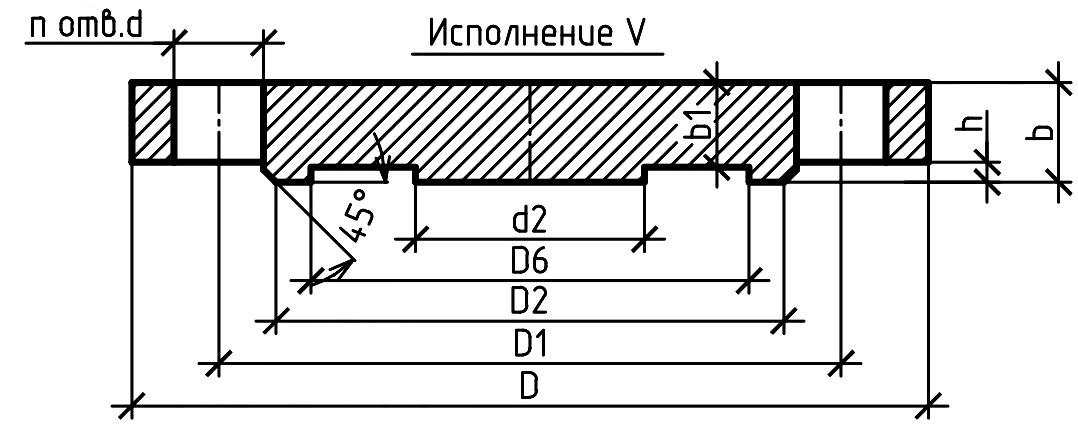

Исполнение 5 - заглушки с впадиной на условное давление 4,0 МПа (40 кгс/см2).

Заглушка фланцевая Исполнение 5



Размеры фланцевых заглушек

В стандарте АТК 24.200.02-90 приведены таблицы в которых указаны размеры которые должны иметь заглушки в соответствии с чертежом исполнения и давления на которое данная заглушка рассчитана

Таблица 1. Размеры заглушек Исполнения 1 рассчитанные на Ру 0,6 МПа (6 кгс/см2)

Dy

D

D1

D2

b

b1

h

d2

d

n

Номинальный диаметр болтов или шпилек

Вес заглушки, кг

10

75

50

35

12

10

2

6

11

4

М10

0,3

15

80

55

40

10

0,4

20

90

65

50

16

0,5

25

100

75

60

22

0,6

32

120

90

70

14

12

28

14

М12

1,0

40

130

100

80

3

36

1,1

50

140

110

90

46

1,3

65

160

130

110

60

1,7

80

185

150

128

76

18

М16

2,3

100

205

170

148

94

2,8

125

235

200

178

16

14

118

8

4,4

150

260

225

202

142

5,5

200

315

280

258

196

8,3

250

370

335

312

16

14

3

244

18

12

М16

11,6

300

435

395

365

18

15

4

294

22

М20

17,4

350

485

445

415

344

22,1

400

535

495

465

20

17

390

16

30,6

450

590

550

520

22

19

440

41,8

500

640

600

570

490

49,7

600

755

705

670

24

20

5

590

26

20

М24

74,0

800

975

920

880

30

26

780

30

24

М27

159,3

1000

1175

1120

1080

36

32

980

28

285,5

1200

1400

1340

1295

40

36

1180

33

32

М30

454,2



Цены на фланцевые заглушки

Изображение Фланцевые заглушки Стоимость

фланец глухой  Ду 50

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 50 Цена: по запросу

фланец глухой Ду 65

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 65 Цена: по запросу

фланец глухой  Ду 80

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 80 Цена: по запросу

заглушка стальная фланцевая Ду 100

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 100 Цена: по запросу

заглушка стальная фланцевая Ду 125

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 125 Цена: по запросу

заглушка стальная фланцевая Ду 150

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 150 Цена: по запросу

фланец глухой  Ду 200

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 200 Цена: по запросу

заглушка стальная фланцевая Ду 250

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 250 Цена: по запросу

заглушка стальная фланцевая Ду 300

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 300 Цена: по запросу

заглушка стальная фланцевая Ду 350

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 350 Цена: по запросу

заглушка стальная фланцевая Ду 400

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 400 Цена: по запросу

заглушка стальная фланцевая Ду 500

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 500 Цена: по запросу

заглушка стальная фланцевая Ду 600

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 600 Цена: по запросу

заглушка стальная фланцевая Ду 700

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 700 Цена: по запросу

заглушка стальная фланцевая Ду 800

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 800 Цена: по запросу

заглушка стальная фланцевая Ду 900

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 900 Цена: по запросу

заглушка стальная фланцевая Ду 1000

Заглушка фланцевая АТК 24.200.02-90 стальная (фланец глухой) Ду 1000 Цена: по запросу

Купить фланцевые стальные заглушки

Стоимость детали формируется на основе стоимости и качества материала и технологии производства. Изделие имеет низкую стоимость при использовании старых методов изготовки, что незначительно уступает по скорости и качеству современным, тем не менее проверенным способом производства. Стальная заглушка фланцевая ГОСТ выполняется из стали марки 20. Технические характеристики полностью соответствуют нормативному документу - АТК 24.200.02-90. Купить стальную фланцевую заглушку Вы можете быстро и надежно на сайте компании Карбон Групп. Мы предлагаем оптимальные цены и условия доставки заглушки фланцевой по России. Чтобы узнать цены и заказать доставку оставьте заявку в форме.
