Графитовые кольца для насосов



Графитовые кольца для насосов



В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака



Кольцо уплотнительное графитовое применяется для уплотнения подвижных и неподвижных соединений трубопроводной арматуры, центробежных, вихревых и поршневых насосов, машин и аппаратов, которые используются в энергетической, нефтехимической, химической, перерабатывающей и других отраслях производства.

Также на нашем сайте Вы можете приобрести набор уплотнительных колецлинзы уплотнительные ГОСТ 10493 81

графитовые кольца для торцевых уплотнений

Использование колец графитовых для насосов ТМГ увеличивает межремонтный период эксплуатации:

  • Регулирующей трубопроводной арматуры в 3-5 раз;
  • Центробежных насосов в 5-12 раз.

Кольца изготавливаются из фольги графитовой ТМГ с содержанием углерода:

ТМГ-Ф/А-99,85%; ТМГ-Ф/В-99,5%; ТМГ-Ф/С-99,0%;

По способу изготовления кольцо уплотнительное графитовое подразделяется:

Способ изготовления Описание способа Плотность графитового материала, г/см^3
Витой (В) Производится способом послойной спиральной намотки графитовой фольги ТМГ® с последующий холодным прессованием вдоль оси намотки. 1,2 - 2,0
Витой армированный (ВА) Производится методом послойной спиральной намотки графитовой фольги ТМГ® и армирующей составляющей (лентой холоднокатаной из коррозионно-стойкой и жаростойкой стали, сеткой латунной или фольгой медной рулонной для технических целей) с последующим холодным прессованием в пресс-форме вдоль оси намотки. 1,6 - 1.8
Слоенный (С) Производится путем последовательного накладывания колец из графитового листа ТМГ-Л с последующим их склеиванием и обжатием. 1,2 - 1,4
Слоенный армированный (СА) Производится путем последовательного накладывания колец из графитового листа ТМГ-ЛА с последующим их склеиванием и обжатием. 1,2 - 1,8

По способу исполнения витые кольца подразделяются:

Обозначение исполнения Конструкция Описание конструкции
И1 Кольца графитовые Исполнение 1 Отсутствуют защитные кольца
И2 Кольца графитовые Исполнение 2 С одним торцевым плоским защитным кольцом
И3 Кольца графитовые Исполнение 3 С двумя торцевыми плоскими защитными кольцами
И4 Кольца графитовые Исполнение 4 С торцевыми П-образными защитными кольцами или с двумя угловыми защитными кольцами
И5 Кольца графитовые Исполнение 5 С двумя торцевыми П-образными защитными кольцами или с четырьмя угловыми защитными кольцами
И6 Кольца графитовые Исполнение 6 С одним угловым внешним защитным кольцом
И7 Кольца графитовые Исполнение 7 С двумя угловыми внешними защитными кольцами
И8 Кольца графитовые Исполнение 8 С одним угловым внутренним защитным кольцом
И9 Кольца графитовые Исполнение 9 С двумя угловыми внутренними защитными кольцами
И10 Кольца графитовые Исполнение 10 С внутренними внешними угловыми кольцами
И11 Кольца графитовые Исполнение 11 С двумя внешними и одним внутренним угловым или одним торцевым П-образным и одним внешним угловым защитным кольцом
И12 Кольца графитовые Исполнение 12 С двумя внутренними и одним внешним угловым или одним торцевым П-образным и одним внутренним угловым кольцом

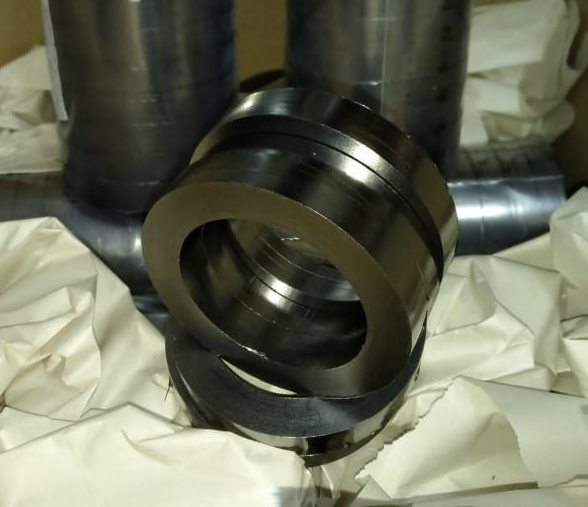

Кольца графитовые ТМГ для торцевых уплотнений

Примечание: защитные кольца предназначены для исключения экструдирования материала кольца в зазор и предотвращения контакта с окислительной средой независимо от ее температуры, либо с воздухом при температуре 450°С.

Уплотнение арматуры высокого давления с использованием сальниковых колец ТМГ-Ф/В:

Комплекты уплотнительных колец ТМГ-Ф/В предназначены для герметизации штоков запорной, регулирующей и специальной арматуры с параметрами рабочей среды:

  • Температура - от - 19б°С до +560°С;
  • Давление до 50 МПа (500 кгс/см2);

В комплект сальниковых колец входят уплотнительные кольца ТМГ-Ф/В - И1 и замыкающие кольца ТМГ-Ф/В-И4 (обтюрированные), плотность графитовой составляющей 1,6-1,8 г/см3.

Оптимальное количество колец в комплекте (вместе с замыкающими кольцами) в зависимости от давления:

  • 3 кольца при Ру 6,3 МПа;
  • 4 кольца при 6,3 МПа Ру 9 МПа;
  • 5 колец при 9 МПа Ру 14 МПа;
  • 6 колец при Ру 14 МПа;

Уплотнение арматуры низкого давления (Ру<6,3 МПа) проводится с использованием сальниковых колец ТМГ-Ф/В плотностью 1,2-1,4 г/см3; допускается уплотнение штоков ремонтных размеров. В этом случае сальниковые кольца ТМГ-Ф/В-1,2 поставляются с унифицированными размерами, которые определяются производителем по наличию пресс-форм. Конечное обжатие колец проводится в сальниковой камере.

Кольца уплотнительные ТМГ слоеные типа С используются как теплоотводящие в составе сальникового уплотнения центробежных насосов.

Кольца уплотнительные ТМГ слоеные армированные типа СА с плотностью 1,2-1,4 г/см3 используются как дросселирующие и теплоотводящие в составе сальникового уплотнения центробежных насосов.

Кольца уплотнительные ТМГ слоеные армированные типа СА с плотностью 1,6-1,8 г/см3 используются как замыкающие в составе сальникового уплотнения арматуры высокого давления (Ру > 6,3 МПа).

Обозначение при заказе:

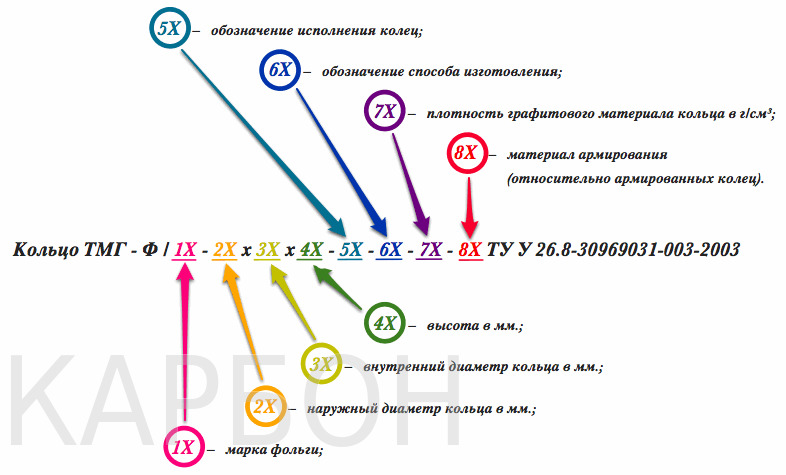

Схема обозначения графитовых колец

Примеры обозначения колец уплотнительных ТМГ®:

Кольцо ТМГ-Ф/В1-42х26х8-И4-В-1,4-12Х18Н10Т ТУ У 26.8-30969031-003-2003

Расшифровка артикула: Кольцо уплотнительное, изготовленное из фольги графитовой ТМГ типа ТМГ-Ф, марки фольги В1, размера 42х26х8 мм., исполнения И4 (с торцевыми П-образными защитными кольцами или с 2-я угловыми защитными кольцами), способа изготовления В (витой), с плотностью 1,4 г/см?, материал защитного кольца 12Х18Н10Т.

Кольцо ТМГ-Ф/В2-64х44х10-И1-ВА-12Х18Н10Т ТУ У 26.8-30969031-003-2003

Расшифровка артикула: уплотнительное, изготовленное из фольги графитовой ТМГ типа ТМГ-Ф, марки фольги В2, размера 64х44х10 мм., исполнения И1 (отсутствуют защитные кольца), способа изготовления ВА (витой армированный лентой холоднокатаной 12Х18Н10Т).
