Прокладки восьмиугольного сечения ASME B 16.20

Восьмиугольная прокладка по ASME B 16.20

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака

ASME B 16.20 устанавливает норматив для размеров, материалов, маркировки, допусков на прокладки металлические восьмиугольного сечения, шарнирные, СНП, завальцованные под металлический слой и рифленые с металлической поверхностью. Прокладки  восьмиугольные по ASME B 16.20 применяют к фланцам, которые изготавливают по стандартам ASME B16.5, ASME B16.47.

Прокладки восьмиугольные ASME b 16.20 производятся из разных видов твердого металла. Они используются для высокого давления (до 1300 бар) и для высоких температур (до 1000 °C) и используются там, где присутствуют коррозионные вещества. Эти прокладки получают механической обработкой из кованых или ламинированных металлов. Стальные восьмиугольные прокладки находят свое применение, главным образом, в процессах очистки при добыче нефти и при высоких давлениях. Для их производства мы используем последнюю редакцию стандарта ASME B 16.20. компания Карбон Групп может поставлять овальное и восьмиугольное кольцевое соединение, BX и RX для всех применений, чтобы дополнить конструкцию фланцев стандартным и специальными уплотнениями.

Виды восьмиугольных прокладок ASME B 16.20

Уплотнительная прокладка типа R (восьмиугольная) изначально была разработана для применений в условиях высокого давления/температуры, которые используются в нефтяной промышленности, и в основном используется на нефтепромысловых установках для буровых и заканчивающих скважин. Тем не менее, сегодня этот ассортимент продукции также можно найти на клапанах и сборках трубопроводов, а также на некоторых соединениях сосудов высокого давления. Прокладки типа R производятся в соответствии с API 6A и ASME B 16.20 для соответствия фланцам API 6B и ASME / ANSI B16.5.

Кольцо API Соединительные прокладки бывают двух основных типов: овальные и восьмиугольные. Эти основные формы используются при давлениях до 10000 фунтов на квадратный дюйм. Размеры стандартизированы и требуют специально нарезных фланцев. Восьмиугольное поперечное сечение имеет более высокую эффективность уплотнения, чем овальное, и будет предпочтительной прокладкой. Однако в канавке старого типа с круглым дном можно использовать только овальное сечение. Более новая конструкция канавки с плоским дном принимает либо овальное, либо восьмиугольное поперечное сечение. Уплотнительные поверхности в канавках кольцевого соединения должны быть гладко обработаны до 63 микродюймов и не иметь нежелательных выступов, следов инструмента или дребезга. Они уплотняются с помощью начального линейного контакта или окантовки при приложении сжимающих сил.

Твердость кольца всегда должна быть меньше твердости фланцев, чтобы предотвратить деформацию фланцев. Размеры для кольцевых прокладок и канавок по API приведены в ASME B16.20 и API6A.

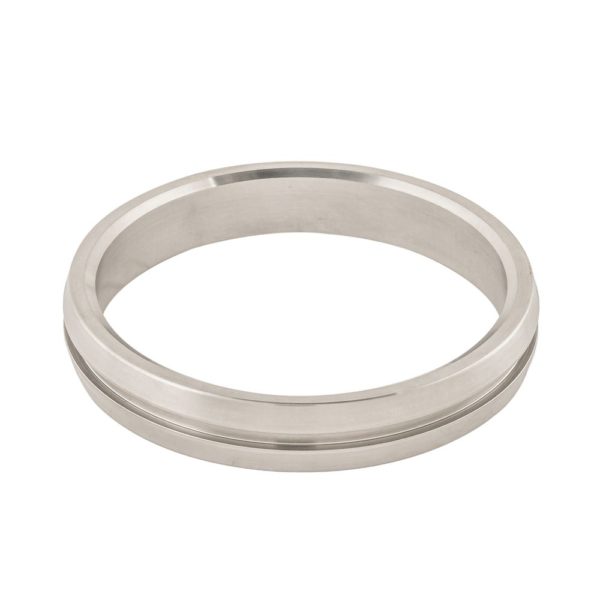

Прокладка восьмиугольного сечения ASME Прокладка восьмиугольная по ASME B 16.20



Размеры и цены на восьмиугольные прокладки ASME B 16.20

Класс давления Внешний диаметр кольца Высота кольца Ширина кольца Размер отверстия

Цены:

(по запросу)

5000 10000 15000 20000
Номинальный размер трубы OD H A D
BX150 - - - - 2.842 0.366 0.366 0.06 1 руб.
BX151 - 1 13/16 1 13/16 1 13/16 3.008 0.379 0.379 0.06 1 руб.
BX152 - 2  1/16 2  1/16 2  1/16 3.334 0.403 0.403 0.06 1 руб.
BX153 - 2  9/16 2  9/16 2  9/16 3.974 0.488 0.488 0.06 1 руб.
BX154 - 3  1/16 3  1/16 3  1/16 4.600 0.488 0.488 0.06 1 руб.
BX155 - 4  1/16 4  1/16 4  1/16 5.825 0.560 0.560 0.06 1 руб.
BX156 - 7  1/16 7  1/16 7  1/16 9.367 0.733 0.733 0.12 1 руб.
BX157 - 9 9 9 11.593 0.826 0.826 0.12 1 руб.
BX158 - 11 11 11 13.860 0.911 0.911 0.12 1 руб.
BX159 - 13  5/8 13  5/8 13  5/8 16.800 1.012 1.012 0.12 1 руб.
BX160 13 5/8 - - - 15.850 0.938 0.541 0.12 1 руб.
BX161 - - - - 19.347 1.105 0.638 0.12 1 руб.
BX162 16¾ 16¾ - - 18.720 0.560 0.560 0.06 1 руб.
BX163 18¾ - - - 21.896 1.185 0.684 0.12 1 руб.
BX164 - 18¾ 18¾ - 22.463 1.185 0.968 0.12 1 руб.
BX165 21¼ - - - 24.595 1.261 0.728 0.12 1 руб.
BX166 - 21¼  - - 25.198 1.261 1.029 0.12 1 руб.
BX167* - - - - 29.896 1.412 0.516 0.06 1 руб.
BX168 - - - - 30.128 1.412 0.632 0.06 1 руб.
BX169** - - - - 6.831 0.624 0.509 0.06 1 руб.
BX170 - - - - 8.584 0.560 0.560 0.06 1 руб.
BX171 - - - - 10.529 0.560 0.560 0.06 1 руб.
BX172 - - - - 13.113 0.560 0.560 0.06 1 руб.
BX303 - - - - 33.573 1.494 0.668 0.06 1 руб.



Материал Маркировка на прокладках DIN Твердость (max)* Температура, °C Плотность, гр/см3
Brinell
HB
Rockwell
B
min max
Soft Iron D   90 56 -60 500 7.85
Steel (LCS) S   120 68 -40 500 7.85
ASTM A 182-F5 F5 12CrMo 195 130 72 -40 650 7.9
SS 304 S 304 X5CrNi 189 160 83 -250 550 7.9
SS 309  S 309 X15CrNiSi 2012 160 83 -100 1000 7.9
SS 316 S 316 X5CrNiMo 1810 160 83 -100 550 7.9
SS 316L S 316L X2CrNiMo 1810 160 83 -100 550 7.9
SS 321 S 321 X10CrNiTi 189 160 83 -250 550 7.9
SS 347 S 347 X10CrNiNb 189 160 83 -250 550 7.9
Monel 400* M400 NiCu30Fe     -125 600 8.8
Inconel 600* INC -600 NiCr 15Fe     -100 950 8.4
Inconel 625 INC -625   192
Incoloy 800* INC -800 x10NiCrAITi 3220     -100 850 8
Incoloy 825* INC -825 NiCr 21Mo 180   -100 450 8.14
Titanium Ti Ti 99.8     -250 350 4.5



 Шифр

Материал по ГОСТ 5632, Россия

Материал по ANSI

1

Сталь 08Кп - ГОСТ 1050

Soft Iron

2

Сталь 10895 – ГОСТ 11036

CS, Soft Iron

3

Сталь 08Х13 – ГОСТ 5632

SS 410

4

Сталь 08Х18Н10 - ГОСТ 5632

SS 304

5

Сталь 08Х18Н10Т - ГОСТ 5632

SS 321

6

Сталь углеродистая

Soft Iron или CS

Также можете купить прокладки восьмиугольного сечения по другим стандартам. Прокладки восьмиугольного сечения по ГОСТ Р 53561-2009прокладка восьмиугольного сечения ГОСТ 28759.8 90прокладки овального сечения ASME
