ГОСТ 33259 2015 фланцы



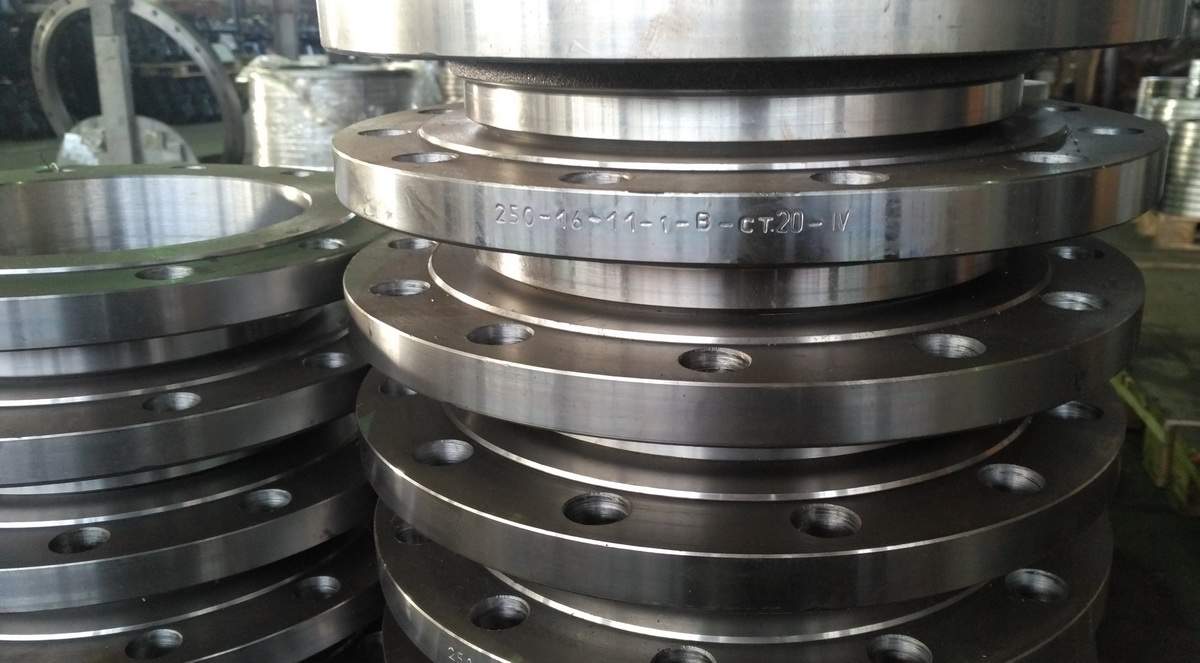

Фланцы ГОСТ 33259 2015

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака



С 1 апреля 2016 г. приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. № 443-ст межгосударственный стандарт ГОСТ 33259-2015 « ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ НА НОМИНАЛЬНОЕ ДАВЛЕНИЕ ДО PN 250 Конструкция, размеры и общие требования» введен в действие в качестве национального стандарта Российской Федерации.

Подготовлен на основе применения ГОСТ Р 54432-2011, взамен ГОСТ 12815-80, ГОСТ 12816-80, ГОСТ 12817-80, ГОСТ 12818-80, ГОСТ 12819-80, ГОСТ 12820-80, ГОСТ 12821-80, ГОСТ 12822-80.
(Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. ГОСТ Р 54432-2011 отменен с 1 апреля 2017 г.).

В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

  • ISO 7005-1:2011 «Фланцы трубопроводов. Часть 1. Стальные фланцы для промышленных трубопроводов и систем трубопроводов многоцелевого назначения» («Pipe flanges-Part 1: Steel flanges for industrial and general service piping systems», NEQ)
  • ISO 7005-2:1988 «Фланцы металлические. Часть 2. Фланцы из литейного чугуна» («Metallic flanges-Part 2:Cast iron flanges», NEQ).

ГОСТ 33259-2015 распространяется на присоединительные фланцы трубопроводной арматуры (далее-арматуры), соединительных частей и трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до PN 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.

Для фланцы ГОСТ 33259 2015 производство в настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей фланцевых соединений, а также по выбору уплотнительной поверхности в зависимости от опасности и параметров рабочей среды.

Фланцы ГОСТ 33259 2015 исполнение и типы

Типы фланцев и их обозначения приведены на рисунке 1, а исполнения уплотнительных поверхностей – на рисунке 2.

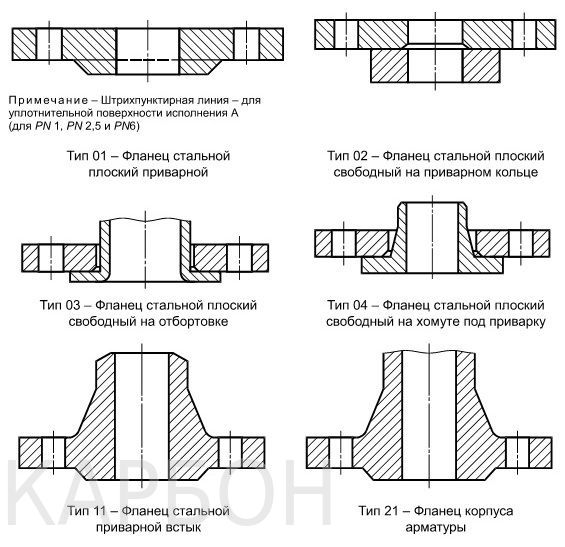

Типы фланцев по ГОСТ 33259 2015

Рис.1 Типы фланцев

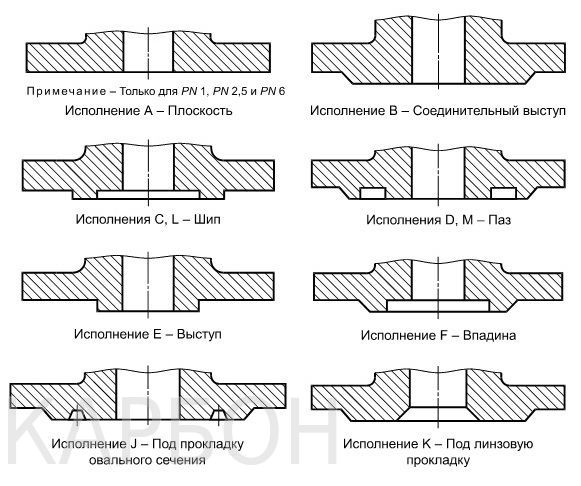

Виды исполнения фланцев ГОСТ 33259 2015

Рис.2 Исполнения уплотнительных поверхностей

Уплотнительные поверхности исполнений L и M используют под фторопластовые прокладки.

Фланцы ГОСТ 33259 2015 размеры

Размеры уплотнительных поверхностей и размеры стальных и чугунных фланцев приведены в 5 и 6 разделах ГОСТ 33259-2015. Фланец ГОСТ 33259 цена Вы сможете узнать, написав сообщение нашим специалистам или позвонив по телефону +7 (495) 640-95-87. Также мы может предоставить фланцы ГОСТ 33259 2015 прайс с полным перечнем продаваемой нами продукции. Наша компания имеет на фланец ГОСТ 33259 сертификат качества, поэтому можете не сомневаться в нашей продукции. Исходя из информации выше фланцы ГОСТ 33259 купить нужно именно у нас!

Технические требования для фланцы ГОСТ 33259 2015

Фланец стальной плоский приварной ГОСТ 33259 2015 изготавливают в соответствии с требованиями настоящего стандарта и (или) по КД, утвержденной в установленном порядке. Фланцы, применяемые в арматуре для атомных станций -по требованиям ГОСТ 31901.
Давления номинальные, рабочие, пробные — по ГОСТ 356.
В отверстиях под крепежные детали допускается выполнение резьбы.
Фланцы, имеющие одинаковые присоединительные размеры для нескольких номинальных давлений, допускается изготавливать толщиной b для максимального давления, а также применять фланцы на бóльшие номинальные давления по сравнению с номинальным давлением изделия.
Фланцы арматуры изготавливают с уплотнительными поверхностями исполнений А, В, D, F, J,
K, M в соответствии с типами и размерами уплотнительных поверхностей по ГОСТ 33259-2015. Другие уплотнительные поверхности фланцев арматуры (С, Е, L — с выступом или шипом) допускается применять только по требованию заказчика.
Фланцы с исполнением уплотнительных поверхностей А, B, C, D, E, F применяют
в соединениях, уплотняемых прокладками:

  • эластичными по ГОСТ 15180;
  • металлическими (в т. ч. зубчатыми);
  • спирально-навитыми;
  • графитовыми, металлографитовыми на основе терморасширенного графита (ТРГ);
  • волновыми прокладками (металлическими, ТРГ на стальном основании волнового профиля, завальцованными в металл и др.).

При применении для уплотнения резиновых колец, канавку под резиновое кольцо и уплотнительную поверхность ответного фланца выполнять по ГОСТ 9833.
Для фланцев с исполнением уплотнительных поверхностей А и В для вредных (токсичных) веществ 1, 2, 3 классов опасности по ГОСТ 12.1.007 и пожаровзрывоопасных веществ по ГОСТ 12.1.044 прокладки СНП применяют с двумя ограничительными кольцами, а волновые прокладки ТРГ применяют с упругим вторичным уплотнением, а также другие прокладки, отвечающие следующим критериям:

  • прокладка должна обеспечивать герметичность фланцевого соединения в эксплуатационных условиях с учетом параметров рабочей среды (состав среды, давление и температура) и окружающей среды;
  • конструкция прокладки должна обеспечивать центрирование при сборке фланцевого соединения и предотвращать возможность выдавливания прокладки в плоскости уплотнительной поверхности.

Фланцы с уплотнительными поверхностями исполнений K и J применяют соответственно с линзовыми, овального и восьмиугольного сечения прокладками.
Фланцы с уплотнительными поверхностями исполнений L и M применяют с прокладками на основе фторопласта-4 (ГОСТ 15180).
Уплотнительную поверхность фланцев под прокладки рекомендуется изготавливать с учетом требований, предусмотренных НД на эти виды прокладок.
Размеры фланцев номинальных диаметров DN≤ 600 учитывают действие внутреннего давления среды в соединениях при использовании прокладок по ГОСТ 15180 без внешних нагрузок, изгибающих моментов и коррозионного воздействия.
Работоспособность фланцевого соединения всех типоразмеров при использовании всех типов прокладок с учетом конкретных условий эксплуатации соединения (в т.ч. внешних нагрузок, изгибающих моментов, коррозионного воздействия рабочей и окружающей среды и др.), а также фланцев DN> 600 от действия внутреннего давления среды должна подтверждаться расчетом, данными эксплуатации или испытаниями.

Чугунные фланцы следует применять только с эластичными прокладками.

Размеры, материалы и технические требования к прокладкам — по НД и (или) по КД, утвержденной в установленном порядке. Фланцы ГОСТ 33259 2015 размеры должны обеспечивать собираемость фланцевого соединения с учетом размеров исполнений уплотнительных поверхностей фланцев, масса фланцев ГОСТ 33259 2015 не должна превышать принятые нормы.

Фланцы стальные ГОСТ 33259 2015, фланец приварной ГОСТ 33259 2015, фланец ответный ГОСТ 33259 и фланцы нержавеющие ГОСТ 33259 2015 изготавливают методами, обеспечивающими соблюдение геометрических размеров и механических свойств в соответствии с выбранными типами фланцев, маркой материалов и группой контроля по таблице 13.

Заказчик должен предоставить следующую информацию при запросе и (или) оформлении заказа:

  1. DN;
  2. PN;
  3. номер типа фланца;
  4. размерный ряд (1 или 2);
  5. исполнение уплотнительной поверхности;
  6. марку стали;
  7. группу контроля;
  8. для фланцев типов 01, 02 диаметр dв (под соединение с трубой) для обеспечения зазора при
  9. сварке от 0,5 до + 2 мм (при отсутствии в заявке диаметр dв выполняется по таблицам 3, 4, а для DN100—110 мм, DN 125—135 мм, DN150—161 мм);
  10. для фланцев типа 03 диаметр D0 — для обеспечения разницы с диаметром трубы от 1 до 3 мм;
  11. номер настоящего стандарта ГОСТ 33259;
  12. для групп контроля IV и V — размеры трубы (наружный диаметр и толщину).

Пример условного обозначения при заказе стального приварного встык фланца DN 50 на PN 10,
тип 11, ряд 1, исполнение M, из стали 20 по IV группе контроля — Фланец 50-10-11-1-М-Ст 20-IV ГОСТ 33259
Пример условного обозначения при заказе стального плоского приварного фланца DN 150 на PN 10, тип 01, ряд 1, исполнение В, из стали 20 по IV группе контроля с диаметром трубы dв=161 мм — Фланец 150-10-01-1-В-Ст 20-IV-dв 161 ГОСТ 33259.

Дополнительно при заказе заказчик может указать следующее:

  • наружный диаметр и толщину стенки трубы;
  • толщину фланца (или необходимость выполнения изготовителем прочностного расчета;
  • категорию прочности для поковок из конструкционной углеродистой, низколегированной и легированной сталей по ГОСТ 8479 (с учетом прочностного расчета);
  • другие требования, в том числе по контролю, покрытию, показателям надежности.

Все фланцы, кроме типа 21, должны маркироваться следующим образом:

  • товарный знак завода-изготовителя;
  • DN;
  • PN;
  • номер типа фланца;
  • номер размерного ряда (1 или 2);
  • исполнение уплотнительной поверхности;
  • марка материала фланца;
  • группа контроля.

Пример маркировки стального приварного встык фланца DN 50 на PN 10, тип 11, ряд 1 исполнение M из стали 25 по IV группе контроля: Товарный знак изготовителя: 50-10-11-1-М-Ст 25-IV

Дополнительно изготовитель может вводить другие знаки маркировки (например, диаметр присоединяемой трубы). Для фланцев с группой контроля V дополнительно маркируется заводской номер.

Маркировка должна располагаться на наружной цилиндрической поверхности и/или тыльной стороне фланца и должна обеспечивать ее четкость после приварки фланца к трубе.
При маркировке на фланце разделители символов в виде дефисов могут быть заменены пробелами.
По согласованию между заказчиком и изготовителем (поставщиком) допускается поставка фланцев с маркировкой на бирках.
Фланцы ГОСТ 33259 2015 исполнение должно иметь временную противокоррозионную защиту (консервацию) по ГОСТ 9.014, кроме фланцев, изготовляемых из коррозионно-стойких сталей и сплавов, а также имеющих защитное антикоррозионное покрытие, нанесенное по требованию заказчика. Вариант защиты и срок консервации (срок хранения без переконсервации) должны быть указаны в паспорте.

Упаковка должна обеспечивать защиту уплотнительных поверхностей и кромок под приварку, безопасность и удобство при погрузочно-разгрузочных работах и транспортировании фланцев.
ГОСТ фланцы 33259 допускаются к транспортировке без упаковки при условии обеспечения их сохранности, защиты уплотнительных поверхностей и кромок под приварку.
Маркировка тары — по ГОСТ 14192.

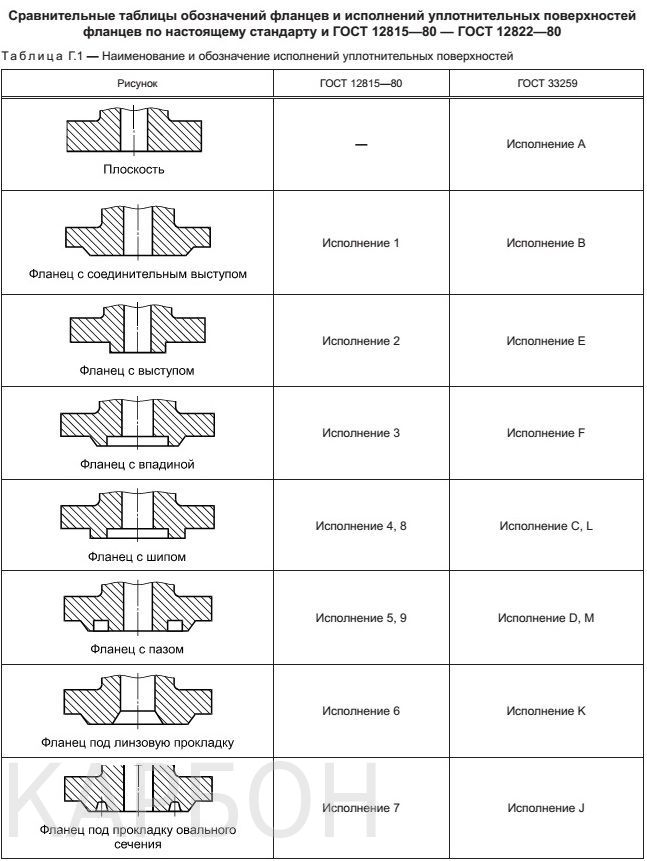

Сравнительная таблицы обозначений фланцев



Скачать ГОСТ 33259-2015
