Прокладки для водоуказательных стекол

Изготовление:

Прокладки ВУК для указателей уровня жидкости изготавливаются из листа Графлекс графитового армированного перфорированной нержавеющей сталью или армирующим слоем из гладкой нержавеющей стальной ленты.

 Назначение:

 Прокладки предназначены для герметизации неподвижных разъемных соединений указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах для жидких сред.

Примеры условного обозначения прокладок:

Прокладка ВУK-220x35x1,1-R-190x5:
Прокладка для указателя уровня, армированная перфорированной стальной лентой, длиной 220 мм, шириной 35 мм, толщиной 1,1 мм, закругленная, с пазом длиной 190 мм и шириной 5 мм;

Прокладка ВУК-160x30x1,1-140x5:
Прокладка для указателя уровня, армированная перфорированной стальной лентой, длиной 160 мм, шириной 30 мм, толщиной 1,1 мм, прямоугольная, с пазом длиной 140 мм и шириной 5 мм.

 Аналоги прокладок ВУК:

  • Прокладка Ильма УК-002
  • Прокладка Ильма УК-018
  • Прокладка ПВЛ-4-ЛГА/П чертеж.ВУК.066
  • Прокладка ПВЛ-4-ЛГА/П чертеж.ВУК.044

Технические характеристики:

Максимально допустимое давление, МПа

200

Температура рабочей среды, °С

от -200 до +500

Длина прокладки, мм

113- 420

Ширина прокладки, мм

25-45

Толщина прокладки, мм

0,5 – 2,0

Длина паза, мм

97-400

Ширина паза, мм

3- 18

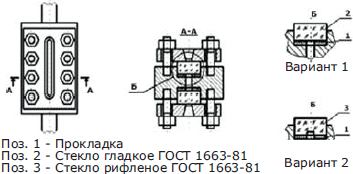

СХЕМА УСТАНОВКИ ПРОКЛАДКИ УКАЗАТЕЛЯ УРОВНЯ СО СТЕКЛАМИ ПО ГОСТ 163-81

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.Перед установкой прокладки поз. 1, посадочное место очистить от пыли, грязи, использованного прокладочного материала.
2. Шероховатость уплотнительных поверхностей деталей под прокладки должна быть по R < 12,5 мкм.
3. Размеры стекол, поз. 2 или поз. 3, (длина и ширина) должны быть равны соответствующим размерам прокладки поз. 1.
4. Затяжку гаек производить динамометрическим ключом.

Прокладка ВУК

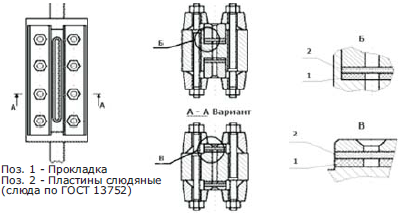

 СХЕМА УСТАНОВКИ ПРОКЛАДКИ УКАЗАТЕЛЯ УРОВНЯ СО СЛЮДЯНЫМИ ПЛАСТИНАМИ

1. Перед установкой прокладки поз. 1, посадочное место очистить от пыли, грязи, использованного прокладочного материала.

2. Шероховатость уплотнительных поверхностей деталей под прокладки должна быть по Ra < 12,5 мкм.

3. Суммарная толщина пакета пластин слюдяных поз. 2 в каждой смотровой щели должна быть равна 1±0,1 мм (7- 8 шт.).

4. Размеры пластин слюдяных поз. 2 (длина и ширина) должны быть равны соответствующим размерам прокладки поз. 1 с пред. откл. ±1 мм.

5. При замене прокладки поз. 1 необходимо заменить использованные пластины слюдяные поз. 2 на новые.

6. Затяжку гаек производить динамометрическим ключом.

СХЕМА УСТАНОВКИ ПРОКЛАДКИ УКАЗАТЕЛЯ УРОВНЯ СО СЛЮДЯНЫМИ ПЛАСТИНАМИ

Размеры прокладки указателей уровня ВУК

113х28R*S (97х15R)

160х28R*S (134х6R)

200х30*S (190х5R)

250х34*S (230х18R)

115х34R*S (97х15R)

160х29*S (140х5)

200х40*S (140х5R)

250х34R*S (230х18R)

130х28R*S (116х9R)

160х29*S (140х9R)

210х37*S (130х14R)

250х35R*S (230х14R)

132х46R*S (97х19R)

160х30*S (130х3R)

210х40*S (140х4R)

250х35R*S (220х10)

140х34R*S (122х16R)

160х30*S (120х3R)

218х28*S (190х5R)

250х36R*S (231х7)

140х35R*S (100х5R)

160х30*S (140х5)

220х24*S (190х5R)

253х36R*S (233х16R)

156х26R*S (122х4R)

160х30R*S (140х10R)

220х28*S (190х5R)

260х45*S (190х5)

160х24*S (125х4R)

160х30*S (130х8)

220х29*S (190х5R)

270х30*S (250х5R)

160х24*S (130х5R)

160х30R*S (140х5R)

220х29*S (180х3R)

279х33,5R*S (262х16,5R)

160х24*S (136х4R)

160х30*S (140х6)

220х30R*S (200х15R)

280х28*S (256х3R)

160х24*S (135х7R)

160х35R*S (118х5R)

220х34*S (180х10)

280х30R*S (264х14R)

160х25*S (140х5)

162х30*S (120х3R)

220х34*S (185х5R)

280х34*S (255х15R)

160х24,5*S (140х5R)

162х30R*S (120х3R)

220х34R*S (190х5R)

280х34R*S (260х15R)

160х26R*S (115х3R)

166х30*S (140х5R)

220х34R*S (190х15R)

280х35R*S (260х15R)

160х27R*S (135х3)

170х26*S (140х5)

220х35*S (120х5R)

320х34*S (295х15R)

160х28*S (130х5)

170х33R*S (142х9R)

220х35*S (185х5R)

320х34R*S (290х15R)

160х28*S (130х3R)

170х34R*S (138х5R)

230х35R*S (185х8R)

320,5х34,5R*S (290х15R)

160х28*S (134х3R)

180х30,5*S (150х5R)

230х40*S (190х5)

340х30R*S (324х14R)

160х28*S (136х3R)

180х35*S (140х5)

248х30R*S (232х14R)

340х34*S (315х15R)

160х28*S (140х5)

185х30*S (135х4R)

250х30R*S (230х18R)

340х34R*S (310х15R)

160х28*S (140х5R)

190х34R*S (135х15R)

250х34*S (200х10)

340х35R*S (322х18R)

160х28R*S (140х5R)

200х28*S (160х5)

250х34*S (225х15R)

420х35R*S (400х15R)
