АТК 26-18-5-93

атк на поворотные заглушкиЗаглушки поворотные стальные для фланцев арматуры. Конструкция, размеры и технические требования

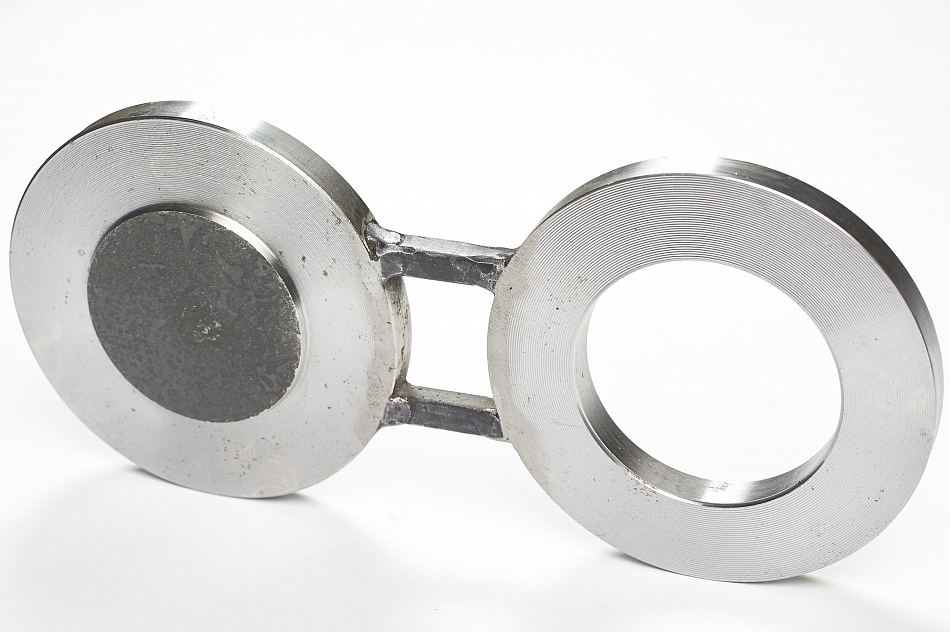

Поворотные заглушки по АТК 26 18 5 93 состоят из заглушки, кольца и приваренных между ними прутков. АТК заглушки поворотные монтируют во фланцевое соединение (как правило, между воротниковыми фланцами по ГОСТ 12821-80) нужной частью в зависимости от того нужно нам перекрыть трубопровод или нет. Соответственно геометрические параметры заглушек поворотных должны полностью отвечать исполнению фланцев, составляющих фланцевое соединение.

Применяют заглушки поворотные, при проведении ремонтных работ на трубопроводах, а также вместо более сложной и дорогостоящей запорной арматуры (шаровых кранов, задвижек, запорных клапанов и т.д.). Отличительной особенностью от заглушек по Т-ММ-25-01-06, является замена плоской перемычки на два прутка, что упрощает монтаж ЗП.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

Ниже предусмотрены три исполнения поворотных заглушек:

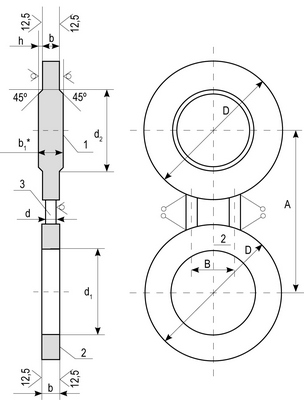

Исполнение 1 – заглушки поворотные с соединительным выступом на условное давление от 1,6 до 4,0 МПа;

атк на поворотные заглушки

Таблица 1 Размеры в мм



Ду* D d1 d2 A B b b1 h d Масса, кг не более
80 133 78 76 160 50 12 16 2 10 2,5
100 158 96 94 180 60 3,5
150 212 146 142 240 70 14 18 6,0
200 268 202 196 295 75 18 22 12,5
250 320 254 244 355 80 21 25 20,0
300 370 303 294 410 22 28 3 28,0
350 430 351 344 470 24 30 16 41,5
400 482 398 390 525 26 32 55,0
500 585 501 490 650 85 30 36 90,0
700 800 692 680 840 100 37 45 4 20 206,0

* Заглушку поворотную Ду 50 принимать по табл.3 на Ру 4,0 МПа

Ру 2,5 МПа

Таблица 2 размеры в мм



Ду* D d1 d2 A B b b1 h d Масса, кг не более
200 278 202 196 310 75 21 25 2 10 16,0
250 335 254 244 370 80 24 28 26,0
300 390 303 294 430 30 3 16 35,0
350 450 351 344 490 26 32 50,0
400 505 398 390 550 90 30 36 72,0
500 615 500 490 660 34 40 124,0

* Заглушки поворотны Ду 50-150 принимать по табл.3 на Ру 4,0 МПа

Ру 4,0 МПа

Таблица 3. размеры в мм



Ду* D d1 d2 A B b b1 h d Масса, кг не более
50 102 48 46 125 50 12 16 2 10 1,5
80 133 78 76 160 14 18 3,0
100 158 96 94 190 60 16 20 4,5
150 212 145 142 250 70 21 25 10,0
200 285 200 196 320 75 26 30 16 21,0
250 345 252 244 385 80 30,0
300 410 301 294 450 32 3 43,0
350 465 351 344 510 30 36 62,0
400 535 398 390 585 105 34 40 94,0
500 615 495 490 670 100 44 50 20 148,0

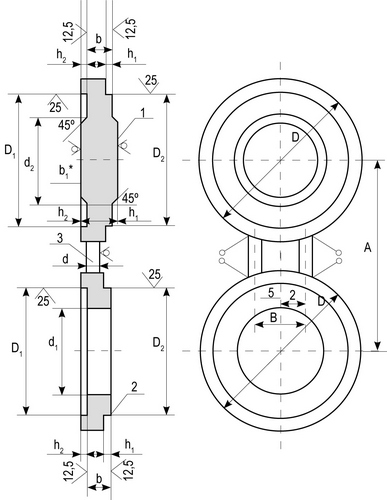

Исполнение 2 – заглушки поворотные выступ-впадина на условное давление от 4,0 до 10,0 МПа;

атк заглушка поворотная

Запросите цены, условия, сроки поставки

Введите имя:

Ваш телефон: (обязательно)

Ваш E-mail: (обязательно)

Напишите Ваш заказ:





Таблица 4. размеры в мм

Dy D D1 D2 d1 d2 A B b b1 h h1 h2 d Масса, кг не более
15 47 40 39 12 10 65 30 10 15 2 4 3 10 0,4
25 68 58 57 25 22 85 40 0,8
65 122 110 109 66 60 145 50 12 17 2,0
50 102 88 87 48 46 125 50 11 16 2 4 3 10 1,5
80 133 121 120 78 76 160 13 18 3,0
100 158 150 149 96 94 190 60 15 20 4,5
150 212 204 203 145 142 250 70 20 25 10,5
200 285 260 259 200 196 320 75 25 30 20,5
250 345 313 312 252 244 385 80 16 29,0
300 410 364 363 301 294 450 32 3 5 4 42,0
350 465 422 421 351 344 510 29 36 61,0
400 535 474 473 398 390 585 105 33 40 91,0
500 615 576 575 495 490 670 100 43 50 20 147,0



Таблица 4а. размеры в мм

Dу* D D1 D2 d1 d2 А В b b1 h h1 h2 d Масса, кг не более
80 133 121 120 78 76 160 50 11 16 2 4 3 10 2,5
100 158 150 149 96 94 180 60 3,5
150 212 204 203 146 142 240 70 13 18 6,5
200 268 260 259 202 196 295 75 17 22 12,5
250 320 313 312 254 244 355 80 20 25 20,0
300 370 364 363 303 294 410 21 28 3 5 4 27,5
350 430 422 421 351 344 470 23 30 16 40,5
400 482 474 473 398 390 525 25 32 54,5
500 585 576 575 501 490 650 85 29 36 88,5
700 800 778 777 692 680 840 100 36 45 4 6 5 20 203,0

* Заглушку поворотную Ду 50 принимать по таблице 4 на Ру 4,0 МПа.



Таблица 4б. размеры в мм

Dу* D D1 D2 d1 d2 А В b b1 h h1 h2 d Масса, кг не более
200 278 260 259 202 196 310 75 20 25 2 4 3 10 15,5
250 335 313 312 254 244 370 80 23 28 24,5
300 390 364 363 303 294 430 30 3 5 4 16 34,5
350 450 422 421 351 344 490 25 32 49,0
400 505 474 473 398 390 550 90 29 36 70,0
500 615 576 575 500 490 660 33 40 113,5

* Заглушки поворотные Ду 50 - 150 принимать по таблице 4 на Ру 4,0 МПа.



Таблица 5. размеры в мм

Dy D D1 D2 d1 d2 A B b b1 h h1 h2 d Масса, кг не более
25 68 58 57 25 22 100 40 11 16 2 4 3 10 0,7
50 102 88 87 46 46 135 50 13 18 2,0
80 133 121 120 77 76 170 17 22 3,5



Таблица 6. размеры в мм

Dy D D1 D2 d1 d2 A B b b1 h h1 h2 d Масса, кг не более
50 102 88 87 45 46 145 50 15 20 2 4 3 10 2,0
80 133 121 120 75 76 180 19 24 4,0
100 158 150 149 92 94 210 60 23 28 6,5

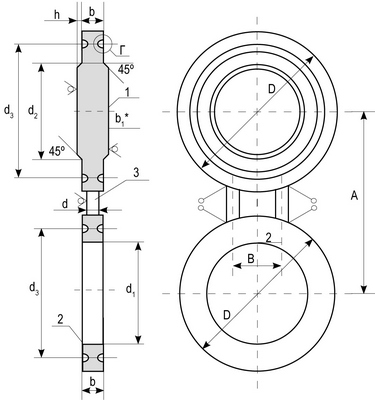

Исполнение 3 – заглушки поворотные под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа.

атк заглушка поворотная



Таблица 7. размеры в мм

Dy D d1 d2 d3 A B b b1 b2 h h3 r d Масса, кг не более
50 102 47 46 85 135 50 32 36 12 2 8 4 10 3,0
80 133 77 76 115 170 36 40 6,0
100 170 94 94 145 200 60 10,0
150 240 142 142 205 280 80 41 45 23,0
200 285 198 196 265 345 75 46 50 34,0
250 345 246 244 320 400 95 51 55 16 55,0
300 410 294 294 375 460 54 60 3 83,0
350 465 342 342 420 525 100 20 107,0
400 535 386 386 480 585 59 65 156,0



Таблица 8. размеры в мм

Dy D d1 d2 d3 A B b b1 b2 h h3 r d Масса, кг не более
50 102 45 45 85 145 50 36 40 2 2 8 4,0   4,0
80 150 75 75 115 180 8,0
100 175 92 92 145 210 60 41 45 12,5
150 250 136 136 205 290 46 50 29,5
200 285 190 190 265 360 80 56 60 16 43,0
250 345 236 236 320 430 95 61 65 68,0
300 410 284 284 375 500 69 75 3 20 109,0
350 465 332 332 420 560 17 11 5,8 135,0
400 535 376 376 480 620 74 80 196,0

Таблица 9. размеры в мм

Dy D d1 d2 d3 A B b b1 b2 h h3 r d Масса, кг не более
15 55 12 10 35 75 30 24 28 9 2 6,5 2,8 10 1,0
20 58 18 16 45 90 30 24 28 9 2 6,5 2,8 10 1,0
25 68 25 22 50 100 40 26 30 9 2 6,5 2,8 10 1,5
50 115 45 45 95 145 50 41 45 12 8 4,0
80 150 75 75 130 180 46 50 11,0
100 175 92 92 145 210 80 16 14,0
150 250 136 136 205 290 56 60 14 10 4,2 35,5
200 315 190 190 275 360 66 70 17 11 5,8 63,5
250 380 236 236 330 430 100 76 80 20 107,0
300 410 284 284 380 500 84 90 23 3 14 8,5 126,0
400 595 356 356 480 660 94 100 330,0



2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Заглушки поворотные должны изготавливаться в соответствии с требованиями настоящего альбома типовых конструкций по чертежам, утвержденным в установленном порядке.

2.2. Прибавка на коррозию принята 4 мм.

2.3. Давления условные и рабочие - по ГОСТ 356.

2.4. Требования к материалам, виды их испытаний должны соответствовать ОСТ 26-291.

2.5. Материальное исполнение заглушек поворотных должно соответствовать табл. 10.

Температура, °С Наименование деталей
Заглушка Кольцо Вставка
Марка стали и обозначение стандарта Марка стали и обозначение стандарта
от минус 20 до 200

Ст 3 ГОСТ 380

Ст 20 ГОСТ 1050

Ст 3

ГОСТ 380

от минус 40 до 475

16ГС ГОСТ 5520

20ЮЧ ТУ 14-1-4853

20ЮЧ ТУ 26-0303-1532

09Г2С

ГОСТ 19281

от минус 70 до 475 09Г2С ГОСТ 5520



Материал заглушек поворотных выбирается в каждом отдельном случае в зависимости от условий эксплуатации.

Допускается изготовление заглушек поворотных из других марок сталей, исходя из условий эксплуатации, по нормативно-технической документации, утвержденной в установленном порядке.

Категории сталей Ст 3, 16ГС, 09Г2С выбираются при разработке рабочей документации в зависимости от условий эксплуатации.

2.6. Предельные отклонения размеров:

h1 и h2 - +0,5 мм; D2 - h12; D1 - H12; d3 - ±0,15 мм; b2, h3 - ±0,4 мм;

Неуказанные предельные отклонения размеров - по рабочим чертежам, утвержденным в установленном порядке.

2.7. Предельные отклонения от номинального размера b1 - по соответствующим стандартам на листовой и полосовой прокат, для поковок  для штамповок - по II классу ГОСТ 7505.

2.8. Масса заглушек поворотных подсчитана при плотности материала - 7850 кг/м3.

2.9. Заглушки поворотные рассчитаны на применение с прокладками эластичными, асбометаллическими, спирально-навитыми и овального сечения.

2.10. Поверхности заглушек поворотных не должны иметь раковин, трещин, заусенцев и других дефектов, снижающих прочность заглушек и надежность соединений.

2.11. Уплотнительная поверхность части заглушки, находящейся в нерабочем положении должна подвергаться консервации по варианту BЗ-1 ГОСТ 9.014 с последующей расконсервацией при повороте в рабочее положение.

2.12. Заглушки поворотные должны подлежать гидроиспытанию.

Давления гидроиспытания Рпр = 2,1; 3,3; 5,2; 8,1; 12,9; 20,6 МПа.

2.13. Допускается изготовление заглушек поворотных сварными при условии полного провара и 100 % контроля качества сварных швов в соответствии с ОСТ 26-291.

2.14. Конструктивные элементы подготовленных кромок под сварку должны соответствовать ГОСТ 5264. Сварочный материал и контроль сварных швов должен соответствовать ОСТ 26-291.

2.15. Срок службы заглушки поворотной не менее 10 лет.

2.16. Заглушки поворотные должны быть ярко окрашены.

2.17. При поставке заглушек поворотных как самостоятельных изделий маркировать на боковой поверхности заглушки условное обозначение без наименования изделия, товарный знак предприятия-изготовителя и номер партии.

К каждой партии заглушек поворотных должен быть приложен сертификат (см. приложение 1).

Для заглушек поворотных, не имеющих самостоятельной поставки, маркировать в порядке, принятом на предприятии-изготовителе.

2.18. Расположение заглушки поворотной указывается на чертеже общего вида блока, при этом должна обеспечиваться возможность поворота заглушки.

2.19. При повороте заглушки шпильки во фланцевых соединениях должны быть вывернуты, за исключением двух: фиксирующей (являющейся осью поворота) и диаметрально расположенной, которые должны быть ослаблены на зазор, позволяющий осуществить поворот (см. приложение 2, черт. 4).

Наше предприятие имеет возможность изготовить заглушки из других марок сталей, в т.ч. 15Х5М, 08Х18Н10Т, 12Х18Н10Т, исходя из условий эксплуатации, по нормативно-технической документации, утвержденной в установленном порядке.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

ФОРМА СЕРТИФИКАТА

Министерство

(ведомство)

_________________________________

(наименование предприятия-изготовителя

(Товарный

знак)

__________________________________________________________________________

деталей и его адрес)

Разрешение на изготовление

№         от

Выдано ______________________________

(наименование местного органа Госгортехнадзора РФ, выдавшего разрешение)

Сертификат

_____________________



Заказчик

_____________________



Адрес заказчика

_____________________

Выдан «___» __________________

Заказ-наряд №

_____________________

транспортный номер ___________



Условное обозначение деталей Условное давление Ру, МПа № партии Механические свойства Гидравлическое давление, МПа Количество, шт. Масса, кг Прочие сведения
Временное сопротивление, МПа Предел текучести σ0,2 МПа Относительное удлинение δ5, % Относительное сужение ψ, % Ударная вязкость, Дж/см2



(Штамп ОТК) Начальник ОТК
(подпись)



ПРИЛОЖЕНИЕ 2

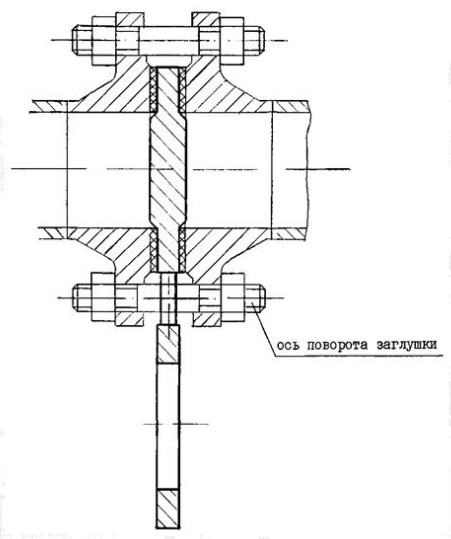

Расположение заглушек во фланцевых соединениях

zaglushki-atk-prilozh_2

Черт. 4
