Прокладки СНП ASME B 16.20

Спирально – навитые прокладки в профессиональной среде считаются отличным решением для создания стойкого и качественного уплотнения круглых отверстий, которые имеются в плоских фланцевых соединениях. Такое изделие производят по всем нормам качества ГОСТ и ОСТ, чтобы в дальнейшем их применение в разных сферах производства гарантировало надежный результат.

Далее мы подробно рассмотрим производство прокладок СНП, их основные разновидности, а также варианты применения и установки.

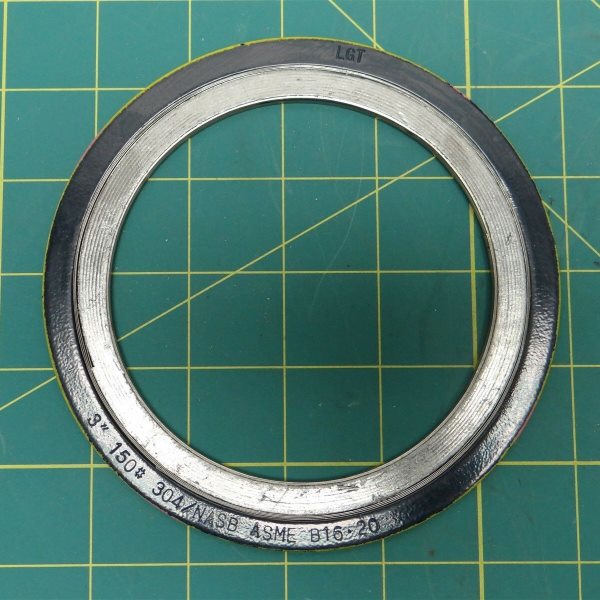

ASME B16.20-1998

Metallic Gaskets for Pipe Flanges: Ring Joint Spiral Wound and Jacketed

Спирально-навитые прокладки

Запросите цены, условия, сроки поставки

Введите имя:

Ваш телефон: (обязательно)

Ваш E-mail: (обязательно)

Напишите Ваш заказ:



Как применяют спирально-навитые прокладки

Использование прокладок СНП необходимо для создания надежных уплотнений в отверстиях плоских фланцевых разъёмов разных типов. Это особенно важно в трубопроводах, в специальных аппаратах, теплообменниках, а также в различных энергетических комплексах и котлах, которые применяются в химической, нефтяной, а также в других областях промышленности.

Они позволяют максимально загерметизировать уплотнение, которое прослужит в течение долгого времени. В этом их основное отличие от прокладок, изготовленных из листовых материалов. Таким образом, можно снизить уровень потерь рабочей жидкости. Также одной из особенностей прокладок является отличная термоустойчивость при сильных колебаниях уровня давления.

Для того, чтобы их установить специалист должен заранее подготовить поверхность, которую планируется уплотнить . Тем не менее весь процесс занимает очень мало времени.

Использовать такое изделие можно практически в любых условиях среды, а также во вредных, и химически агрессивных, где температура может составлять от - 200 градусов до + 650 градусов, а давление может увеличиваться до 200 кг/к.см2.

snp-karbon group

Разновидности прокладок СНП

Существует несколько разновидностей прокладок СНП. Их применение зависит от разновидности соединения. К ним относятся:

  • А, Б – производятся для разновидности «шип-паз» и «выступ-впадина», в которых отсутствует внутреннее и наружное ограничительные кольца;
  • В –данная разновидность СНП предназначена для соединений, отличительной особенностью которых является наличие внутреннего ограничительного кольца;
  • Г - отлично подходит для тех соединений, поверхность которых гладкая и имеет наружное кольцо;
  • Д – прокладка применяется так же, как и Г, на соединениях с гладкими поверхностями, но наружным и внутренним кольцом.

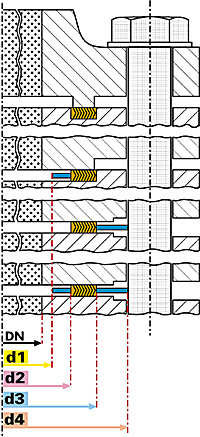

 snp_po_asme_b1620-1998





DN – условное давление.


  d1- внутренний диаметр внутреннего ограничительного
  кольца.


  d2 - внутренний диаметр витой части.


  d3 – наружный диаметр витой части.


  d4 - наружный диаметр наружного ограничительного
 кольца.











Производство прокладки СНП АСМЕ

Прокладка СНП состоит из нескольких обязательных деталей:

  • Профилированная лента из стали, которая заранее обрабатывается эмалью, защищающей от коррозии;
  • Лента - наполнитель, которая представляет собой изделие из терморасширенного графита;
  • Ограничительного наружного и внутреннего кольца.

Стоит отметить, что при производстве такого изделия могут проверяться также такие материалы, как асбест, керамика или слюда.

Важным моментом является то, что мягкий наполнитель должен отлично удерживать герметичность узлов при давлении среды до 25 МПа и температуре, которая составляет до +1000 градусов по Цельсию.

Такой тип прокладок изготавливается в соответствии со стандартами и нормами ГОСТ Р 52376-05. При том многие производители также учитывают критерии, которые были установлены по ОСТ 26.260.454.

Причиной этому является то, что типоразмеры, которые предусмотренные по ГОСТу нашей страны, не имеют некоторые критерии, которые необходимо учитывать при дальнейшем использовании, например по давлению.



Обозначение

DN, "

d2,(мм)

d3,(мм)

п/п

(дюйм)

тип STG

тип LTG





1

2

3

4

5

6

1

СНП-А-3-ANSI-STG (LTG)- 1/2"- (Ру)-(h)

1/2

25,4

34,9

34,9

2

СНП-А-3-ANSI-STG (LTG)- 3/4"- (Ру)-(h)

3/4

33,3

42,9

42,9

3

СНП-А-3-ANSI-STG (LTG)- 1"- (Ру)-(h)

1

38,1

47,6

50,8

4

СНП-А-3-ANSI-STG (LTG)- 1 1/4" - (Ру)-(h)

1 1/4

47,6

57,1

63,5

5

СНП-А-3-ANSI-STG (LTG)- 1 1/2"- (Ру)-(h)

1 1/2

54,0

63,5

73,0

6

СНП-А-3-ANSI-STG (LTG)- 2"- (Ру)-(h)

2

73,0

82,5

92,1

7

СНП-А-3-ANSI-STG (LTG)- 2 1/2"- (Ру)-(h)

2 1/2

85,7

95,2

104,8

8

СНП-А-3-ANSI-STG (LTG)- 3"- (Ру)-(h)

3

108

117,5

127,0

9

СНП-А-3-ANSI-STG (LTG)- 3 1/2"- (Ру)-(h)

3 1/2

120,7

130,2

139,7

10

СНП-А-3-ANSI-STG (LTG)- 4"- (Ру)-(h)

4

131,8

144,5

157,2

11

СНП-А-3-ANSI-LTG- 4 1/2"- (Ру)-(h)

4 1/2

144,5

-

171,5

12

СНП-А-3-ANSI-STG- 5"- (Ру)-(h)

5

160,3

173,0

185,7

13

СНП-А-3-ANSI-STG (LTG)- 6"- (Ру)-(h)

6

190,5

203,2

215,9

14

СНП-А-3-ANSI-STG (LTG)- 8"- (Ру)-(h)

8

238,1

254

269,9

15

СНП-А-3-ANSI-STG (LTG)- 10"- (Ру)-(h)

10

285,7

304,8

323,8

16

СНП-А-3-ANSI-STG (LTG)- 12"- (Ру)-(h)

12

342,9

361,9

381,0

17

СНП-А-3-ANSI-STG (LTG)- 14"- (Ру)-(h)

14

374,6

393,7

412,7

18

СНП-А-3-ANSI-STG (LTG)- 16"- (Ру)-(h)

16

425,5

447,7

469,9

19

СНП-А-3-ANSI-STG (LTG)- 18"- (Ру)-(h)

18

488,9

511,2

533,4

20

СНП-А-3-ANSI-STG (LTG)- 20"- (Ру)-(h)

20

533,4

558,8

584,2

21

СНП-А-3-ANSI-STG (LTG)- 24"- (Ру)-(h)

24

641,3

666,7

692,1

Расшифровка обозначения спирально-навитой прокладки

Для того чтобы выбрать правильную прокладку СМП, необходимо определиться с правильностью ее обозначение. Для примера мы дадим название нашей будущей прокладке:

СНП 1Д 185*198*198*90*9,8, где

  • 1Д - разновидность прокладки;
  • 185 - диаметр наружного внутреннего кольца, обозначенный в мм;
  • 198*198 - диаметры наполнителя. На данном примере представлены наружный и внутренний;
  • 90 - диаметр внутреннего ограничительного кольца в мм;
  • 9,8 - обозначение высоты каркаса, выраженная в мм.

Прежде чем приобретать прокладку, ознакомьтесь с инструкцией и посоветуйтесь со специалистом. Вам необходимо подобрать оптимальный вариант, который будет соответствовать всем техническим характеристикам.

Таблица 2. Спирально-навитые прокладки

типа Б (VR; LMF; SMF)

с размерами по стандарту API 601 для фланцев

по стандарту ASME/ANSI B 16.5 типа LMF для классов давления 150...250





№ п/п



Обозначение

DN, "

d2, (мм)



d3, (мм)

класс давления

150…1500

класс давления

2500

1

2



3

4

5

1

СНП-Б-3-ANSI-LMF-1/2"-(Ру)-(h)

1/2

25,4

20,6

34,9

2

СНП-Б-3-ANSI-LMF-3/4"-(Ру)-(h)

3/4

33,3

27,0

42,9

3

СНП-Б-3-ANSI-LMF-1"-(Ру)-(h)

1

38,1

31,7

50,8

4

СНП-Б-3-ANSI-LMF-1 1/4"-(Ру)-(h)

1 1/2

47,6

41,3

63,5

5

СНП-Б-3-ANSI-LMF-1 1/2"-(Ру)-(h)

1 1/2

54,0

47,6

73,0

6

СНП-Б-3-ANSI-LMF-2"-(Ру)-(h)

2

73,0

60,3

92,1

7

СНП-Б-3-ANSI-LMF-2 1/2"-(Ру)-(h)

2 1/2

85,7

76,2

104,8

8

СНП-Б-3-ANSI-LMF-3"-(Ру)-(h)

3

108,0

95,2

127,0

9

СНП-Б-3-ANSI-LMF-3 1/2"-(Ру)-(h)

3 1/2

120,7

-

139,7

10

СНП-Б-3-ANSI-LMF-4"-(Ру)-(h)

4

131,8

120,6

157,2

11

СНП-Б-3-ANSI-LMF-4 1/2"-(Ру)-(h)

4 1/2

144,5

-

171,5

12

СНП-Б-3-ANSI-LMF-5"-(Ру)-(h)

5

160,3

146,0

185,7

13

СНП-Б-3-ANSI-LMF-6"-(Ру)-(h)

6

190,5

171,4

215,9

14

СНП-Б-3-ANSI-LMF-8"-(Ру)-(h)

8

238,1

222,2

269,9

15

СНП-Б-3-ANSI-LMF-10"-(Ру)-(h)

10

285,7

273,0

323,8

16

СНП-Б-3-ANSI-LMF-12"-(Ру)-(h)

12

342,9

330,2

381,0

17

СНП-Б-3-ANSI-LMF-14"-(Ру)-(h)

14

374,6

-

412,7

18

СНП-Б-3-ANSI-LMF-16"-(Ру)-(h)

16

425,5

-

469,9

19

СНП-Б-3-ANSI-LMF-18"-(Ру)-(h)

18

488,9

-

533,4

20

СНП-Б-3-ANSI-LMF-20"-(Ру)-(h)

20

533,4

-

584,2

21

СНП-Б-3-ANSI-LMF-24"-(Ру)-(h)

24

641,3

-

692,1



Таблица 3. Спирально-навитые прокладки

типа В (VRI; LMF)

с размерами по стандарту API 601 для фланцев по стандарту ASME/ANSI B 16.5 типа LMF для классов давления 150...2500





№ п/п



Обозначение



DN,

"



d1,

(мм)

d2,(мм)



d3,

(мм)

класс давления 150…1500

класс давления 2500

1

2

3

4

5

6

7

1

СНП-В-3-ANSI-LMF-1/2"-(Ру)-(h)

1/2

14,3

25,4

20,6

34,9

2

СНП-В-3-ANSI-LMF-3/4"-(Ру)-(h)

3/4

20,6

33,3

27,0

42,9

3

СНП-В-3-ANSI-LMF-1"-(Ру)-(h)

1

27

38,1

31,7

50,8

4

СНП-В-3-ANSI-LMF-1 1/4"-(Ру)-(h)

1 1/2

34,9

47,6

41,3

63,5

5

СНП-В-3-ANSI-LMF-1 1/2"-(Ру)-(h)

1 1/2

41,3

54,0

47,6

73,0

6

СНП-В-3-ANSI-LMF-2"-(Ру)-(h)

2

52,4

73,0

60,3

92,1

7

СНП-В-3-ANSI-LMF-2 1/2"-(Ру)-(h)

2 1/2

63,5

85,7

76,2

104,8

8

СНП-В-3-ANSI-LMF-3"-(Ру)-(h)

3

77,8

108,0

95,2

127,0

9

СНП-В-3-ANSI-LMF-3 1/2"-(Ру)-(h)

3 1/2

90,5

120,7

-

139,7

10

СНП-В-3-ANSI-LMF-4"-(Ру)-(h)

4

103,2

131,8

120,6

157,2

11

СНП-В-3-ANSI-LMF-4 1/2"-(Ру)-(h)

4 1/2

115,9

144,5

-

171,5

12

СНП-В-3-ANSI-LMF-5"-(Ру)-(h)

5

128,6

160,3

146,0

185,7

13

СНП-В-3-ANSI-LMF-6"-(Ру)-(h)

6

154,0

190,5

171,4

215,9

14

СНП-В-3-ANSI-LMF-8"-(Ру)-(h)

8

203,2

238,1

222,2

269,9

15

СНП-В-3-ANSI-LMF-10"-(Ру)-(h)

10

254,0

285,7

273,0

323,8

16

СНП-В-3-ANSI-LMF-12"-(Ру)-(h)

12

303,2

342,9

330,2

381,0

17

СНП-В-3-ANSI-LMF-14"-(Ру)-(h)

14

342,6

374,6

-

412,7

18

СНП-В-3-ANSI-LMF-16"-(Ру)-(h)

16

393,7

425,5

-

469,9

19

СНП-В-3-ANSI-LMF-18"-(Ру)-(h)

18

444,5

488,9

-

533,4

20

СНП-В-3-ANSI-LMF-20"-(Ру)-(h)

20

495,3

533,4

-

584,2

21

СНП-В-3-ANSI-LMF-24"-(Ру)-(h)

24

596,9

641,3

-

692,1



Таблица 4. Спирально-навитые прокладки

типа Г (GA; RF; FF)

с размерами по стандарту API 601 для фланцев по стандарту ASME/ANSI B16.5 типа RF для классов давления 150...2500

Прокладки СНП RF

п/п



Обозначение

DN, "

Класс

давления

d2,(мм)

d3,(мм)

d4,(мм)

1

2

3

4

5

6

7

1

СНП-Г-3-ANSI-RF-1/2"-(Ру)-(h)

1/2

150

19,1

31,8

47,8

2

СНП-Г-3-ANSI-RF-1/2"-(Ру)-(h)

1/2

300-600

19,1

31,8

54,1

3

СНП-Г-3-ANSI-RF-1/2"-(Ру)-(h)

1/2

900-1500

19,1

31,8

63,5

4

СНП-Г-3-ANSI-RF-1/2"-(Ру)-(h)

1/2

2500

19,1

31,8

69,9

5

СНП-Г-3-ANSI-RF-3/4"-(Ру)-(h)

3/4

150

25,4

39,6

57,2

6

СНП-Г-3-ANSI-RF-3/4"-(Ру)-(h)

3/4

300-600

25,4

39,6

66,8

7

СНП-Г-3-ANSI-RF-3/4"-(Ру)-(h)

3/4

900-1500

25,4

39,6

69,9

8

СНП-Г-3-ANSI-RF-3/4"-(Ру)-(h)

3/4

2500

25,4

39,6

76,2

9

СНП-Г-3-ANSI-RF-1"-(Ру)-(h)

1

150

31,8

47,8

66,8

10

СНП-Г-3-ANSI-RF-1"-(Ру)-(h)

1

300-600

31,8

47,8

73,2

11

СНП-Г-3-ANSI-RF-1"-(Ру)-(h)

1

900-1500

31,8

47,8

79,5

12

СНП-Г-3-ANSI-RF-1"-(Ру)-(h)

1

2500

31,8

47,8

85,9

13

СНП-Г-3-ANSI-RF-1 1/4"-(Ру)-(h)

1 1/4

150

47,8

60,5

76,2

14

СНП-Г-3-ANSI-RF-1 1/4"-(Ру)-(h)

1 1/4

300-600

47,8

60,5

82,6

15

СНП-Г-3-ANSI-RF-1 1/4"-(Ру)-(h)

1 1/4

900-1500

47,8

60,5

88,9

16

СНП-Г-3-ANSI-RF-1 1/4"-(Ру)-(h)

1 1/4

2500

47,8

60,5

104,9

17

СНП-Г-3-ANSI-RF-1 1/2"-(Ру)-(h)

1 1/2

150

54,1

69,9

85,9

18

СНП-Г-3-ANSI-RF-1 1/2"-(Ру)-(h)

1 1/2

300-600

54,1

69,9

95,3

19

СНП-Г-3-ANSI-RF-1 1/2"-(Ру)-(h)

1 1/2

900-1500

47,8

69,9

98,6

20

СНП-Г-3-ANSI-RF-1 1/2"-(Ру)-(h)

1 1/2

2500

47,8

69,9

117,6

21

СНП-Г-3-ANSI-RF-2"-(Ру)-(h)

2

150

69,9

85,9

104,9

22

СНП-Г-3-ANSI-RF-2"-(Ру)-(h)

2

300-600

69,9

85,9

111,3

23

СНП-Г-3-ANSI-RF-2"-(Ру)-(h)

2

900-1500

58,7

85,9

143,0

24

СНП-Г-3-ANSI-RF-2"-(Ру)-(h)

2

2500

58,7

85,9

146,0

25

СНП-Г-3-ANSI-RF-2 1/2"-(Ру)-(h)

2 1/2

150

82,6

98,6

124,0

26

СНП-Г-3-ANSI-RF-2 1/2"-(Ру)-(h)

2 1/2

300-600

82,6

98,6

130,3

27

СНП-Г-3-ANSI-RF-2 1/2"-(Ру)-(h)

2 1/2

900-1500

82,6

98,6

165,1

28

СНП-Г-3-ANSI-RF-2 1/2"-(Ру)-(h)

2 1/2

2500

82,6

98,6

168,4

29

СНП-Г-3-ANSI-RF-3"-(Ру)-(h)

3

150

101,6

120,7

136,7

30

СНП-Г-3-ANSI-RF-3"-(Ру)-(h)

3

300-600

101,6

120,7

149,4

31

СНП-Г-3-ANSI-RF-3"-(Ру)-(h)

3

900

95,3

120,7

168,4

32

СНП-Г-3-ANSI-RF-3"-(Ру)-(h)

3

1500

92,2

120,7

174,8

33

СНП-Г-3-ANSI-RF-3"-(Ру)-(h)

3

2500

92,2

120,7

196,9

34

СНП-Г-3-ANSI-RF-3 1/2"-(Ру)-(h)

3 1/2

150

114,3

133,4

161,9





1

2

3

4

5

6

7

35

СНП-Г-3-ANSI-RF-3 1/2"-(Ру)-(h)

3 1/2

300

114,3

133,4

165,1

36

СНП-Г-3-ANSI-RF-3 1/2"-(Ру)-(h)

3 1/2

400-600

104,8

133,4

161,9

37

СНП-Г-3-ANSI-RF-3 1/2"-(Ру)-(h)

3 1/2

900

104,8

133,4

190,5

38

СНП-Г-3-ANSI-RF-3 1/2"-(Ру)-(h)

3 1/2

1500

104,8

133,4

187,3

39

СНП-Г-3-ANSI-RF-4"-(Ру)-(h)

4

150

127,0

149,4

174,8

40

СНП-Г-3-ANSI-RF-4"-(Ру)-(h)

4

300

127,0

149,4

181,1

41

СНП-Г-3-ANSI-RF-4"-(Ру)-(h)

4

400

120,7

149,4

177,8

42

СНП-Г-3-ANSI-RF-4"-(Ру)-(h)

4

600

120,7

149,4

193,8

43

СНП-Г-3-ANSI-RF-4"-(Ру)-(h)

4

900

120,7

149,4

206,5

44

СНП-Г-3-ANSI-RF-4"-(Ру)-(h)

4

1500

117,6

149,4

209,6

45

СНП-Г-3-ANSI-RF-4"-(Ру)-(h)

4

2500

117,6

149,4

235,0

46

СНП-Г-3-ANSI-RF-4 1/2"-(Ру)-(h)

4 1/2

150

139,7

165,1

177,8

47

СНП-Г-3-ANSI-RF-4 1/2"-(Ру)-(h)

4 1/2

300

139,7

165,1

196,9

48

СНП-Г-3-ANSI-RF-4 1/2"-(Ру)-(h)

4 1/2

400

134,9

165,1

193,7

49

СНП-Г-3-ANSI-RF-4 1/2"-(Ру)-(h)

4 1/2

600

134,9

165,1

209,6

50

СНП-Г-3-ANSI-RF-4 1/2"-(Ру)-(h)

4 1/2

900

134,9

165,1

238,1

51

СНП-Г-3-ANSI-RF-4 1/2"-(Ру)-(h)

4 1/2

1500

134,9

165,1

231,8

52

СНП-Г-3-ANSI-RF-5"-(Ру)-(h)

5

150

155,7

177,8

196,9

53

СНП-Г-3-ANSI-RF-5"-(Ру)-(h)

5

300

155,7

177,8

215,9

54

СНП-Г-3-ANSI-RF-5"-(Ру)-(h)

5

400

147,6

177,8

212,9

55

СНП-Г-3-ANSI-RF-5"-(Ру)-(h)

5

600

147,6

177,8

241,3

56

СНП-Г-3-ANSI-RF-5"-(Ру)-(h)

5

900

147,6

177,8

247,7

57

СНП-Г-3-ANSI-RF-5"-(Ру)-(h)

5

1500

143,0

177,8

254,0

58

СНП-Г-3-ANSI-RF-5"-(Ру)-(h)

5

2500

143,0

177,8

279,4

59

СНП-Г-3-ANSI-RF-6"-(Ру)-(h)

6

150

182,6

209,6

222,3

60

СНП-Г-3-ANSI-RF-6"-(Ру)-(h)

6

300

182,6

209,6

251,0

61

СНП-Г-3-ANSI-RF-6"-(Ру)-(h)

6

400

174,8

209,6

247,7

62

СНП-Г-3-ANSI-RF-6"-(Ру)-(h)

6

600

174,8

209,6

266,7

63

СНП-Г-3-ANSI-RF-6"-(Ру)-(h)

6

900

174,8

209,6

289,1

64

СНП-Г-3-ANSI-RF-6"-(Ру)-(h)

6

1500

171,5

209,6

282,7

65

СНП-Г-3-ANSI-RF-6"-(Ру)-(h)

6

2500

171,5

209,6

317,5

66

СНП-Г-3-ANSI-RF-8"-(Ру)-(h)

8

150

233,4

263,7

279,4

67

СНП-Г-3-ANSI-RF-8"-(Ру)-(h)

8

300

233,4

263,7

308,1

68

СНП-Г-3-ANSI-RF-8"-(Ру)-(h)

8

400

225,6

263,7

304,8

69

СНП-Г-3-ANSI-RF-8"-(Ру)-(h)

8

600

225,6

263,7

320,8

70

СНП-Г-3-ANSI-RF-8"-(Ру)-(h)

8

900

222,3

257,3

358,9

71

СНП-Г-3-ANSI-RF-8"-(Ру)-(h)

8

1500

215,9

257,3

352,6

72

СНП-Г-3-ANSI-RF-8"-(Ру)-(h)

8

2500

215,9

257,3

387,4

73

СНП-Г-3-ANSI-RF-10"-(Ру)-(h)

10

150

287,3

317,5

339,9

74

СНП-Г-3-ANSI-RF-10"-(Ру)-(h)

10

300

287,3

317,5

362,0

75

СНП-Г-3-ANSI-RF-10"-(Ру)-(h)

10

400

274,6

317,5

358,9

76

СНП-Г-3-ANSI-RF-10"-(Ру)-(h)

10

600

274,6

317,5

400,1

77

СНП-Г-3-ANSI-RF-10"-(Ру)-(h)

10

900

276,4

311,2

435,1





1

2

3

4

5

6



78

СНП-Г-3-ANSI-RF-10"-(Ру)-(h)

10

1500

266,7

311,2

435,1

79

СНП-Г-3-ANSI-RF-10"-(Ру)-(h)

10

2500

270,0

311,2

476,3

80

СНП-Г-3-ANSI-RF-12"-(Ру)-(h)

12

150

339,9

374,7

409,7

81

СНП-Г-3-ANSI-RF-12"-(Ру)-(h)

12

300

339,9

374,7

422,4

82

СНП-Г-3-ANSI-RF-12"-(Ру)-(h)

12

400

327,2

374,7

419,1

83

СНП-Г-3-ANSI-RF-12"-(Ру)-(h)

12

600

327,2

374,7

457,2

84

СНП-Г-3-ANSI-RF-12"-(Ру)-(h)

12

900

323,9

368,3

498,6

85

СНП-Г-3-ANSI-RF-12"-(Ру)-(h)

12

1500

323,9

368,3

520,7

86

СНП-Г-3-ANSI-RF-12"-(Ру)-(h)

12

2500

317,5

368,3

549,4

87

СНП-Г-3-ANSI-RF-14"-(Ру)-(h)

14

150

371,6

406,4

450,9

88

СНП-Г-3-ANSI-RF-14"-(Ру)-(h)

14

300

371,6

406,4

485,9

89

СНП-Г-3-ANSI-RF-14"-(Ру)-(h)

14

400

362,0

406,4

482,6

90

СНП-Г-3-ANSI-RF-14"-(Ру)-(h)

14

600

362,0

406,4

492,3

91

СНП-Г-3-ANSI-RF-14"-(Ру)-(h)

14

900

355,6

400,1

520,7

92

СНП-Г-3-ANSI-RF-14"-(Ру)-(h)

14

1500

362,0

400,1

577,9

93

СНП-Г-3-ANSI-RF-16"-(Ру)-(h)

16

150

422,4

463,6

514,4

94

СНП-Г-3-ANSI-RF-16"-(Ру)-(h)

16

300

422,4

463,6

539,8

95

СНП-Г-3-ANSI-RF-16"-(Ру)-(h)

16

400

412,8

463,6

536,7

96

СНП-Г-3-ANSI-RF-16"-(Ру)-(h)

16

600

412,8

463,6

565,2

97

СНП-Г-3-ANSI-RF-16"-(Ру)-(h)

16

900

412,8

457,2

574,8

98

СНП-Г-3-ANSI-RF-16"-(Ру)-(h)

16

1500

406,4

457,2

641,4

99

СНП-Г-3-ANSI-RF-18"-(Ру)-(h)

18

150

474,7

527,1

549,4

100

СНП-Г-3-ANSI-RF-18"-(Ру)-(h)

18

300

474,7

527,1

596,9

101

СНП-Г-3-ANSI-RF-18"-(Ру)-(h)

18

400

469,9

527,1

593,9

102

СНП-Г-3-ANSI-RF-18"-(Ру)-(h)

18

600

469,9

527,1

612,9

103

СНП-Г-3-ANSI-RF-18"-(Ру)-(h)

18

900

463,6

520,7

638,3

104

СНП-Г-3-ANSI-RF-18"-(Ру)-(h)

18

1500

463,6

520,7

704,9

105

СНП-Г-3-ANSI-RF-20"-(Ру)-(h)

20

150

525,5

577,9

606,6

106

СНП-Г-3-ANSI-RF-20"-(Ру)-(h)

20

300

525,5

577,9

654,1

107

СНП-Г-3-ANSI-RF-20"-(Ру)-(h)

20

400

520,7

577,9

647,7

108

СНП-Г-3-ANSI-RF-20"-(Ру)-(h)

20

600

520,7

577,9

682,8

109

СНП-Г-3-ANSI-RF-20"-(Ру)-(h)

20

900

520,7

571,5

698,5

110

СНП-Г-3-ANSI-RF-20"-(Ру)-(h)

20

1500

520,7

571,5

755,7

111

СНП-Г-3-ANSI-RF-24"-(Ру)-(h)

24

150

628,7

685,8

717,6

112

СНП-Г-3-ANSI-RF-24"-(Ру)-(h)

24

300

628,7

685,8

774,7

113

СНП-Г-3-ANSI-RF-24"-(Ру)-(h)

24

400

628,7

685,8

768,4

114

СНП-Г-3-ANSI-RF-24"-(Ру)-(h)

24

600

628,7

685,8

790,7

115

СНП-Г-3-ANSI-RF-24"-(Ру)-(h)

24

900

628,7

679,5

838,2

116

СНП-Г-3-ANSI-RF-24"-(Ру)-(h)

24

1500

628,7

679,5

901,7



Таблица 5. Спирально-навитые прокладки

типа Г (GIA; RF;FF)

с размерами по стандарту ASME/ANSI В 16.20 (API 601) для фланцев по стандарту ASME/ANSI B 16.47 серии А типа RF для классов давления 150...2500

п/п



Обозначение

DN, "

Класс

давления

d2,(мм)

d3,(мм)

d4,(мм)

1

2

3

4

5

6

7

1

СНП-Г-3-ANSI-А-RF-26"-(Ру)-(h)

26

150

673,1

704,9

774,7

2

СНП-Г-3-ANSI-А-RF-26"-(Ру)-(h)

26

300

685,8

736,6

835,2

3

СНП-Г-3-ANSI-А-RF-26"-(Ру)-(h)

26

400

685,8

736,6

831,9

4

СНП-Г-3-ANSI-А-RF-26"-(Ру)-(h)

26

600

685,8

736,6

866,9

5

СНП-Г-3-ANSI-А-RF-26"-(Ру)-(h)

26

900

685,8

736,6

882,7

6

СНП-Г-3-ANSI-А-RF-28"-(Ру)-(h)

28

150

723,9

755,7

831,9

7

СНП-Г-3-ANSI-А-RF-28"-(Ру)-(h)

28

300

736,6

787,4

898,7

8

СНП-Г-3-ANSI-А-RF-28"-(Ру)-(h)

28

400

736,6

787,4

892,3

9

СНП-Г-3-ANSI-А-RF-28"-(Ру)-(h)

28

600

736,6

787,4

914,4

10

СНП-Г-3-ANSI-А-RF-28"-(Ру)-(h)

28

900

736,6

787,4

946,2

11

СНП-Г-3-ANSI-А-RF-30"-(Ру)-(h)

30

150

774,7

806,5

882,7

12

СНП-Г-3-ANSI-А-RF-30"-(Ру)-(h)

30

300

793,8

844,6

952,5

13

СНП-Г-3-ANSI-А-RF-30"-(Ру)-(h)

30

400

793,8

844,6

946,2

14

СНП-Г-3-ANSI-А-RF-30"-(Ру)-(h)

30

600

793,8

844,6

971,6

15

СНП-Г-3-ANSI-А-RF-30"-(Ру)-(h)

30

900

793,8

844,6

1009,7

16

СНП-Г-3-ANSI-А-RF-32"-(Ру)-(h)

32

150

825,5

860,6

939,8

17

СНП-Г-3-ANSI-А-RF-32"-(Ру)-(h)

32

300

850,9

901,7

1006,6

18

СНП-Г-3-ANSI-А-RF-32"-(Ру)-(h)

32

400

850,9

901,7

1003,3

19

СНП-Г-3-ANSI-А-RF-32"-(Ру)-(h)

32

600

850,9

901,7

1022,4

20

СНП-Г-3-ANSI-А-RF-32"-(Ру)-(h)

32

900

850,9

901,7

1073,2

21

СНП-Г-3-ANSI-А-RF-34"-(Ру)-(h)

34

150

876,3

911,4

990,6

22

СНП-Г-3-ANSI-А-RF-34"-(Ру)-(h)

34

300

901,7

952,5

1057,4

23

СНП-Г-3-ANSI-А-RF-34"-(Ру)-(h)

34

400

901,7

952,5

1054,1

24

СНП-Г-3-ANSI-А-RF-34"-(Ру)-(h)

34

600

901,7

952,5

1073,2

25

СНП-Г-3-ANSI-А-RF-34"-(Ру)-(h)

34

900

901,7

952,5

1136,7

26

СНП-Г-3-ANSI-А-RF-36"-(Ру)-(h)

36

150

927,1

968,5

1047,8

27

СНП-Г-3-ANSI-А-RF-36"-(Ру)-(h)

36

300

955,8

1006,6

1117,6

28

СНП-Г-3-ANSI-А-RF-36"-(Ру)-(h)

36

400

955,8

1006,6

1117,6

29

СНП-Г-3-ANSI-А-RF-36"-(Ру)-(h)

36

600

955,8

1006,6

1130,3

30

СНП-Г-3-ANSI-А-RF-36"-(Ру)-(h)

36

900

958,9

1009,7

1200,2

31

СНП-Г-3-ANSI-А-RF-38"-(Ру)-(h)

38

150

977,9

1019,3

1111,3

32

СНП-Г-3-ANSI-А-RF-38"-(Ру)-(h)

38

300

977,9

1016,0

1054,1

33

СНП-Г-3-ANSI-А-RF-38"-(Ру)-(h)

38

400

971,6

1022,4

1073,2

34

СНП-Г-3-ANSI-А-RF-38-(Ру)-(h)

38

600

990,6

1041,4

1104,9

35

СНП-Г-3-ANSI-А-RF-38"-(Ру)-(h)

38

900

1035,1

1085,9

1200,2

36

СНП-Г-3-ANSI-А-RF-40"-(Ру)-(h)

40

150

1028,7

1070,1

1162,1

37

СНП-Г-3-ANSI-А-RF-40"-(Ру)-(h)

40

300

1022,4

1070,1

1114,6

38

СНП-Г-3-ANSI-А-RF-40"-(Ру)-(h)

40

400

1025,7

1076,5

1127,3

39

СНП-Г-3-ANSI-А-RF-40"-(Ру)-(h)

40

600

1047,8

1098,6

1155,7

40

СНП-Г-3-ANSI-А-RF-40"-(Ру)-(h)

40

900

1098,6

1149,4

1251,0





1

2

3

4

5

6

7

41

СНП-Г-3-ANSI-А-RF-42"-(Ру)-(h)

42

150

1079,5

1124,0

1219,2

42

СНП-Г-3-ANSI-А-RF-42"-(Ру)-(h)

42

300

1073,2

1120,9

1165,4

43

СНП-Г-3-ANSI-А-RF-42"-(Ру)-(h)

42

400

1076,5

1127,3

1178,1

44

СНП-Г-3-ANSI-А-RF-42"-(Ру)-(h)

42

600

1104,9

1155,7

1219,2

45

СНП-Г-3-ANSI-А-RF-42"-(Ру)-(h)

42

900

1149,4

1200,2

1301,8

46

СНП-Г-3-ANSI-А-RF-44"-(Ру)-(h)

44

150

1130,3

1178,1

1276,4

47

СНП-Г-3-ANSI-А-RF-44"-(Ру)-(h)

44

300

1130,3

1181,1

1219,2

48

СНП-Г-3-ANSI-А-RF-44"-(Ру)-(h)

44

400

1130,3

1181,1

1231,9

49

СНП-Г-3-ANSI-А-RF-44"-(Ру)-(h)

44

600

1162,1

1212,9

1270,0

50

СНП-Г-3-ANSI-А-RF-44"-(Ру)-(h)

44

900

1206,5

1257,3

1368,6

51

СНП-Г-3-ANSI-А-RF-46"-(Ру)-(h)

46

150

1181,1

1228,9

1327,2

52

СНП-Г-3-ANSI-А-RF-46"-(Ру)-(h)

46

300

1178,1

1228,9

1273,3

53

СНП-Г-3-ANSI-А-RF-46"-(Ру)-(h)

46

400

1193,8

1244,6

1289,1

54

СНП-Г-3-ANSI-А-RF-46"-(Ру)-(h)

46

600

1212,9

1263,7

1327,2

55

СНП-Г-3-ANSI-А-RF-46"-(Ру)-(h)

46

900

1270,0

1320,8

1435,1

56

СНП-Г-3-ANSI-А-RF-48"-(Ру)-(h)

48

150

1231,9

1279,7

1384,3

57

СНП-Г-3-ANSI-А-RF-48"-(Ру)-(h)

48

300

1235,2

1286,0

1324,1

58

СНП-Г-3-ANSI-А-RF-48"-(Ру)-(h)

48

400

1244,6

1295,4

1346,2

59

СНП-Г-3-ANSI-А-RF-48"-(Ру)-(h)

48

600

1270,0

1320,8

1390,7

60

СНП-Г-3-ANSI-А-RF-48"-(Ру)-(h)

48

900

1320,8

1371,6

1485,9

61

СНП-Г-3-ANSI-А-RF-50"-(Ру)-(h)

50

150

1282,7

1333,5

1435,1

62

СНП-Г-3-ANSI-А-RF-50"-(Ру)-(h)

50

300

1295,4

1346,2

1378,0

63

СНП-Г-3-ANSI-А-RF-50"-(Ру)-(h)

50

400

1295,4

1346,2

1403,4

64

СНП-Г-3-ANSI-А-RF-50"-(Ру)-(h)

50

600

1320,8

1371,6

1447,8

65

СНП-Г-3-ANSI-А-RF-52"-(Ру)-(h)

52

150

1333,5

1384,3

1492,3

66

СНП-Г-3-ANSI-А-RF-52"-(Ру)-(h)

52

300

1346,2

1397,0

1428,8

67

СНП-Г-3-ANSI-А-RF-52"-(Ру)-(h)

52

400

1346,2

1397,0

1454,2

68

СНП-Г-3-ANSI-А-RF-52"-(Ру)-(h)

52

600

1371,6

1422,4

1498,6

69

СНП-Г-3-ANSI-А-RF-54"-(Ру)-(h)

54

150

1384,3

1435,1

1549,4

70

СНП-Г-3-ANSI-А-RF-54"-(Ру)-(h)

54

300

1403,4

1454,2

1492,3

71

СНП-Г-3-ANSI-А-RF-54"-(Ру)-(h)

54

400

1403,4

1454,2

1517,7

72

СНП-Г-3-ANSI-А-RF-54"-(Ру)-(h)

54

600

1428,8

1479,6

1555,8

73

СНП-Г-3-ANSI-А-RF-56"-(Ру)-(h)

56

150

1435,1

1485,9

1606,6

74

СНП-Г-3-ANSI-А-RF-56"-(Ру)-(h)

56

300

1454,2

1505,0

1543,1

75

СНП-Г-3-ANSI-А-RF-56"-(Ру)-(h)

56

400

1454,2

1505,0

1568,5

76

СНП-Г-3-ANSI-А-RF-56"-(Ру)-(h)

56

600

1479,6

1530,4

1612,9

77

СНП-Г-3-ANSI-А-RF-58"-(Ру)-(h)

58

150

1485,9

1536,7

1663,7

78

СНП-Г-3-ANSI-А-RF-58"-(Ру)-(h)

58

300

1511,3

1562,1

1593,9

79

СНП-Г-3-ANSI-А-RF-58"-(Ру)-(h)

58

400

1505,0

1555,8

1619,3

80

СНП-Г-3-ANSI-А-RF-58"-(Ру)-(h)

58

600

1536,7

1587,5

1663,7

81

СНП-Г-3-ANSI-А-RF-60"-(Ру)-(h)

60

150

1536,7

1587,5

1714,5

82

СНП-Г-3-ANSI-А-RF-60"-(Ру)-(h)

60

300

1562,1

1612,9

1644,7

83

СНП-Г-3-ANSI-А-RF-60"-(Ру)-(h)

60

400

1568,5

1619,3

1682,8

84

СНП-Г-3-ANSI-А-RF-60"-(Ру)-(h)

60

600

1593,9

1644,7

1733,6



Таблица 6. Спирально-навитые прокладки

типа Г  (GIA; RF; FF)

с размерами по стандарту ASME/ANSI В 16.20 (API 601) для фланцев по стандарту ASME/ANSI B 16.47 серии B (API 605) типа RF для классов давления 150...2500



п/п

Обозначение

DN, "

Класс

давления

d2,(мм)

d3,(мм)

d4,(мм)

1

2

3

4

5

6

7

1

СНП-Г-3-ANSI-B-RF-26"-(Ру)-(h)

26

150

673,1

698,5

725,4

2

СНП-Г-3-ANSI-B-RF-26"-(Ру)-(h)

26

300

673,1

711,2

771,7

3

СНП-Г-3-ANSI-B-RF-26"-(Ру)-(h)

26

400

666,8

698,5

746,3

4

СНП-Г-3-ANSI-B-RF-26"-(Ру)-(h)

26

600

663,7

714,5

765,3

5

СНП-Г-3-ANSI-B-RF-26"-(Ру)-(h)

26

900

692,2

749,3

838,2

6

СНП-Г-3-ANSI-B-RF-28"-(Ру)-(h)

28

150

723,9

749,3

776,2

7

СНП-Г-3-ANSI-B-RF-28"-(Ру)-(h)

28

300

723,9

762,0

825,5

8

СНП-Г-3-ANSI-B-RF-28"-(Ру)-(h)

28

400

714,5

749,3

800,1

9

СНП-Г-3-ANSI-B-RF-28"-(Ру)-(h)

28

600

704,9

755,7

819,2

10

СНП-Г-3-ANSI-B-RF-28"-(Ру)-(h)

28

900

743,0

800,1

901,7

11

СНП-Г-3-ANSI-B-RF-30"-(Ру)-(h)

30

150

774,7

800,1

827,0

12

СНП-Г-3-ANSI-B-RF-30"-(Ру)-(h)

30

300

774,7

812,8

886,0

13

СНП-Г-3-ANSI-B-RF-30"-(Ру)-(h)

30

400

765,3

806,5

857,3

14

СНП-Г-3-ANSI-B-RF-30"-(Ру)-(h)

30

600

778,0

828,8

879,6

15

СНП-Г-3-ANSI-B-RF-30"-(Ру)-(h)

30

900

806,5

857,3

958,9

16

СНП-Г-3-ANSI-B-RF-32"-(Ру)-(h)

32

150

825,5

850,9

881,1

17

СНП-Г-3-ANSI-B-RF-32"-(Ру)-(h)

32

300

825,5

863,6

939,8

18

СНП-Г-3-ANSI-B-RF-32"-(Ру)-(h)

32

400

812,8

860,6

911,4

19

СНП-Г-3-ANSI-B-RF-32"-(Ру)-(h)

32

600

831,9

882,7

933,5

20

СНП-Г-3-ANSI-B-RF-32"-(Ру)-(h)

32

900

863,6

914,4

1016,0

21

СНП-Г-3-ANSI-B-RF-34"-(Ру)-(h)

34

150

876,3

908,1

935,0

22

СНП-Г-3-ANSI-B-RF-34"-(Ру)-(h)

34

300

876,3

914,4

993,9

23

СНП-Г-3-ANSI-B-RF-34"-(Ру)-(h)

34

400

866,9

911,4

962,2

24

СНП-Г-3-ANSI-B-RF-34"-(Ру)-(h)

34

600

889,0

939,8

997,0

25

СНП-Г-3-ANSI-B-RF-34"-(Ру)-(h)

34

900

920,8

971,6

1073,2

26

СНП-Г-3-ANSI-B-RF-36"-(Ру)-(h)

36

150

927,1

958,9

987,6

27

СНП-Г-3-ANSI-B-RF-36"-(Ру)-(h)

36

300

927,1

965,2

1047,8

28

СНП-Г-3-ANSI-B-RF-36"-(Ру)-(h)

36

400

917,7

965,2

1022,4

29

СНП-Г-3-ANSI-B-RF-36"-(Ру)-(h)

36

600

939,8

990,6

1047,8

30

СНП-Г-3-ANSI-B-RF-36"-(Ру)-(h)

36

900

946,2

997,0

1124,0

31

СНП-Г-3-ANSI-B-RF-38"-(Ру)-(h)

38

150

974,6

1009,7

1044,7

32

СНП-Г-3-ANSI-B-RF-38"-(Ру)-(h)

38

300

1009,7

1047,8

1098,6

33

СНП-Г-3-ANSI-B-RF-38"-(Ру)-(h)

38

400

971,6

1022,4

1073,2

34

СНП-Г-3-ANSI-B-RF-38-(Ру)-(h)

38

600

990,6

1041,4

1104,9

35

СНП-Г-3-ANSI-B-RF-38"-(Ру)-(h)

38

900

1035,1

1085,9

1200,2

36

СНП-Г-3-ANSI-B-RF-40"-(Ру)-(h)

40

150

1022,4

1063,8

1095,5

37

СНП-Г-3-ANSI-B-RF-40"-(Ру)-(h)

40

300

1060,5

1098,6

1149,4

38

СНП-Г-3-ANSI-B-RF-40"-(Ру)-(h)

40

400

1025,7

1076,5

1127,3

39

СНП-Г-3-ANSI-B-RF-40"-(Ру)-(h)

40

600

1047,8

1098,6

1155,7

40

СНП-Г-3-ANSI-B-RF-40"-(Ру)-(h)

40

900

1098,6

1149,4

1251,0





1

2

3

4

5

6

7

41

СНП-Г-3-ANSI-B-RF-42"-(Ру)-(h)

42

150

1079,5

1114,6

1146,3

42

СНП-Г-3-ANSI-B-RF-42"-(Ру)-(h)

42

300

1079,5

1117,6

1146,3

43

СНП-Г-3-ANSI-B-RF-42"-(Ру)-(h)

42

400

1076,5

1127,3

1178,1

44

СНП-Г-3-ANSI-B-RF-42"-(Ру)-(h)

42

600

1104,9

1155,7

1219,2

45

СНП-Г-3-ANSI-B-RF-42"-(Ру)-(h)

42

900

1149,4

1200,2

1301,8

46

СНП-Г-3-ANSI-B-RF-44"-(Ру)-(h)

44

150

1124,0

1165,4

1197,1

47

СНП-Г-3-ANSI-B-RF-44"-(Ру)-(h)

44

300

1162,1

1200,0

1251,0

48

СНП-Г-3-ANSI-B-RF-44"-(Ру)-(h)

44

400

1130,3

1181,1

1231,9

49

СНП-Г-3-ANSI-B-RF-44"-(Ру)-(h)

44

600

1162,1

1212,9

1270,0

50

СНП-Г-3-ANSI-B-RF-44"-(Ру)-(h)

44

900

1206,5

1257,3

1368,6

51

СНП-Г-3-ANSI-B-RF-46"-(Ру)-(h)

46

150

1181,1

1224,0

1255,8

52

СНП-Г-3-ANSI-B-RF-46"-(Ру)-(h)

46

300

1216,2

1254,3

1317,8

53

СНП-Г-3-ANSI-B-RF-46"-(Ру)-(h)

46

400

1193,8

1244,6

1289,1

54

СНП-Г-3-ANSI-B-RF-46"-(Ру)-(h)

46

600

1212,9

1263,7

1327,2

55

СНП-Г-3-ANSI-B-RF-46"-(Ру)-(h)

46

900

1270,0

1320,8

1435,1

56

СНП-Г-3-ANSI-B-RF-48"-(Ру)-(h)

48

150

1231,9

1270,0

1306,6

57

СНП-Г-3-ANSI-B-RF-48"-(Ру)-(h)

48

300

1231,9

1270,0

1368,6

58

СНП-Г-3-ANSI-B-RF-48"-(Ру)-(h)

48

400

1244,6

1295,4

1346,2

59

СНП-Г-3-ANSI-B-RF-48"-(Ру)-(h)

48

600

1270,0

1320,8

1390,7

60

СНП-Г-3-ANSI-B-RF-48"-(Ру)-(h)

48

900

1320,8

1371,6

1485,9

61

СНП-Г-3-ANSI-B-RF-50"-(Ру)-(h)

50

150

1282,7

1325,6

1357,4

62

СНП-Г-3-ANSI-B-RF-50"-(Ру)-(h)

50

300

1317,8

1355,9

1419,4

63

СНП-Г-3-ANSI-B-RF-50"-(Ру)-(h)

50

400

1295,4

1346,2

1403,4

64

СНП-Г-3-ANSI-B-RF-50"-(Ру)-(h)

50

600

1320,8

1371,6

1447,8

65

СНП-Г-3-ANSI-B-RF-52"-(Ру)-(h)

52

150

1333,5

1376,4

1408,2

66

СНП-Г-3-ANSI-B-RF-52"-(Ру)-(h)

52

300

1368,6

1406,7

1470,2

67

СНП-Г-3-ANSI-B-RF-52"-(Ру)-(h)

52

400

1346,2

1397,0

1454,2

68

СНП-Г-3-ANSI-B-RF-52"-(Ру)-(h)

52

600

1371,6

1422,4

1498,6

69

СНП-Г-3-ANSI-B-RF-54"-(Ру)-(h)

54

150

1384,3

1422,4

1463,8

70

СНП-Г-3-ANSI-B-RF-54"-(Ру)-(h)

54

300

1384,3

1422,4

1530,4

71

СНП-Г-3-ANSI-B-RF-54"-(Ру)-(h)

54

400

1403,4

1454,2

1517,7

72

СНП-Г-3-ANSI-B-RF-54"-(Ру)-(h)

54

600

1428,8

1479,6

1555,8

73

СНП-Г-3-ANSI-B-RF-56"-(Ру)-(h)

56

150

1435,1

1472,2

1514,6

74

СНП-Г-3-ANSI-B-RF-56"-(Ру)-(h)

56

300

1479,6

1524,0

1593,9

75

СНП-Г-3-ANSI-B-RF-56"-(Ру)-(h)

56

400

1454,2

1505,0

1568,5

76

СНП-Г-3-ANSI-B-RF-56"-(Ру)-(h)

56

600

1479,6

1530,4

1612,9

77

СНП-Г-3-ANSI-B-RF-58"-(Ру)-(h)

58

150

1485,9

1522,5

1579,6

78

СНП-Г-3-ANSI-B-RF-58"-(Ру)-(h)

58

300

1535,2

1573,3

1655,8

79

СНП-Г-3-ANSI-B-RF-58"-(Ру)-(h)

58

400

1505,0

1555,8

1619,3

80

СНП-Г-3-ANSI-B-RF-58"-(Ру)-(h)

58

600

1536,7

1587,5

1663,7

81

СНП-Г-3-ANSI-B-RF-60"-(Ру)-(h)

60

150

1536,7

1573,3

1630,4

82

СНП-Г-3-ANSI-B-RF-60"-(Ру)-(h)

60

300

1536,7

1574,8

1706,6

83

СНП-Г-3-ANSI-B-RF-60"-(Ру)-(h)

60

400

1568,5

1619,3

1682,8

84

СНП-Г-3-ANSI-B-RF-60"-(Ру)-(h)

60

600

1593,9

1644,7

1733,6



Таблица 7. Спирально-навитые прокладки

типа Д  (GIA; RF; FF)

с размерами по стандарту ASME/ANSI B 16.20 (API 601) для

ффланцев по стандарту ASME/ANSI B 16.5 типа RF для классов давления 150…2500



№ п/п

Обозначение

DN, «

Класс давления

d1,

(мм)

d2,

(мм)

d3,

(мм)

d4,

(мм)



1

2

3

4

5

6

7

8

1

СНП Д-3-ANSI-RF-1/2»-(Ру)-(h)

½

150

14,2

19,1

31,8

47,8

2

СНП Д-3-ANSI-RF-1/2»-(Ру)-(h)

½

300-600

14,2

19,1

31,8

54,1

3

СНП Д-3-ANSI-RF-1/2»-(Ру)-(h)

½

900-1500

14,2

19,1

31,8

63,5

4

СНП Д-3-ANSI-RF-1/2»-(Ру)-(h)

½

2500

14,2

19,1

31,8

69,9

5

СНП Д-3-ANSI-RF-3/4»-(Ру)-(h)

¾

150

20,6

25,4

39,6

57,2

6

СНП Д-3-ANSI-RF-3/4»-(Ру)-(h)

¾

300-600

20,6

25,4

39,6

66,8

7

СНП Д-3-ANSI-RF-3/4»-(Ру)-(h)

¾

900-1500

20,6

25,4

39,6

69,9

8

СНП Д-3-ANSI-RF-3/4»-(Ру)-(h)

¾

2500

20,6

25,4

39,6

76,2

9

СНП Д-3-ANSI-RF-1»-(Ру)-(h)

1

150

26,9

31,8

47,8

66,8

10

СНП Д-3-ANSI-RF-1»-(Ру)-(h)

1

300-600

26,9

31,8

47,8

73,2

11

СНП Д-3-ANSI-RF-1»-(Ру)-(h)

1

900-1500

26,9

31,8

47,8

79,5

12

СНП Д-3-ANSI-RF-1»-(Ру)-(h)

1

2500

26,9

31,8

47,8

85,9

13

СНП Д-3-ANSI-RF-1 ¼»-(Ру)-(h)

1 ¼

150

38,1

47,8

60,5

76,2

14

СНП Д-3-ANSI-RF-1 ¼»-(Ру)-(h)

1 ¼

300-600

38,1

47,8

60,5

82,6

15

СНП Д-3-ANSI-RF-1 ¼»-(Ру)-(h)

1 ¼

900-1500

33,3

47,8

60,5

88,9

16

СНП Д-3-ANSI-RF-1 ¼»-(Ру)-(h)

1 ¼

2500

33,3

47,8

60,5

104,9

17

СНП Д-3-ANSI-RF-1 ½»-(Ру)-(h)

1 ½

150

44,5

54,1

69,9

85,9

18

СНП Д-3-ANSI-RF-1 ½»-(Ру)-(h)

1 ½

300-600

44,5

54,1

69,9

95,3

19

СНП Д-3-ANSI-RF-1 ½»-(Ру)-(h)

1 ½

900-1500

41,4

47,8

69,9

98,6

20

СНП Д-3-ANSI-RF-1 ½»-(Ру)-(h)

1 ½

2500

41,4

47,8

69,9

117,6

21

СНП Д-3-ANSI-RF-2»-(Ру)-(h)

2

150

55,6

69,9

85,9

104,9

22

СНП Д-3-ANSI-RF-2»-(Ру)-(h)

2

300-600

55,6

69,9

85,9

111,3

23

СНП Д-3-ANSI-RF-2»-(Ру)-(h)

2

900-1500

52,3

58,7

85,9

143,0

24

СНП Д-3-ANSI-RF-2»-(Ру)-(h)

2

2500

52,3

58,7

85,9

146,0

25

СНП Д-3-ANSI-RF-2 ½»-(Ру)-(h)

2 ½

150

66,5

82,6

98,6

124,0

26

СНП Д-3-ANSI-RF-2 ½»-(Ру)-(h)

2 ½

300-600

66,5

82,6

98,6

130,3

27

СНП Д-3-ANSI-RF-2 ½»-(Ру)-(h)

2 ½

900-1500

63,5

82,6

98,6

165,1

28

СНП Д-3-ANSI-RF-2 ½»-(Ру)-(h)

2 ½

2500

63,5

82,6

98,6

168,4

29

СНП Д-3-ANSI-RF-3»-(Ру)-(h)

3

150

81,0

101,6

120,7

136,7

30

СНП Д-3-ANSI-RF-3»-(Ру)-(h)

3

300-600

81,0

101,6

120,7

149,4

31

СНП Д-3-ANSI-RF-3»-(Ру)-(h)

3

900

81,0

95,3

120,7

168,4

32

СНП Д-3-ANSI-RF-3»-(Ру)-(h)

3

1500

81,0

92,2

120,7

174,8

33

СНП Д-3-ANSI-RF-3»-(Ру)-(h)

3

2500

81,0

92,2

120,7

196,9

34

СНП Д-3-ANSI-RF-4»-(Ру)-(h)

4

150

106,4

127,0

149,4

174,8

35

СНП Д-3-ANSI-RF-4»-(Ру)-(h)

4

300

106,4

127,0

149,4

181,1

36

СНП Д-3-ANSI-RF-4»-(Ру)-(h)

4

400

106,4

120,7

149,4

177,8

37

СНП Д-3-ANSI-RF-4»-(Ру)-(h)

4

600

106,4

120,7

149,4

193,8

38

СНП Д-3-ANSI-RF-4»-(Ру)-(h)

4

900

106,4

120,7

149,4

206,5

39

СНП Д-3-ANSI-RF-4»-(Ру)-(h)

4

1500

106,4

117,6

149,4

209,6





1

2

3

4

5

6

7

8

40

СНП Д-3-ANSI-RF-4"-(Ру)-(h)

4

2500

106,4

117,6

149,4

235,0

41

СНП Д-3-ANSI-RF-5"-(Ру)-(h)

5

150

131,8

155,7

177,8

196,9

42

СНП Д-3-ANSI-RF-5"-(Ру)-(h)

5

300

131,8

155,7

177,8

215,9

43

СНП Д-3-ANSI-RF-5"-(Ру)-(h)

5

400

131,8

147,6

177,8

212,9

44

СНП Д-3-ANSI-RF-5"-(Ру)-(h)

5

600

131,8

147,6

177,8

241,3

45

СНП Д-3-ANSI-RF-5"-(Ру)-(h)

5

900

131,8

147,6

177,8

247,7

46

СНП Д-3-ANSI-RF-5"-(Ру)-(h)

5

1500

131,8

143,0

177,8

254,0

47

СНП Д-3-ANSI-RF-5"-(Ру)-(h)

5

2500

131,8

143,0

177,8

279,4

48

СНП Д-3-ANSI-RF-6"-(Ру)-(h)

6

150

157,2

182,6

209,6

222,3

49

СНП Д-3-ANSI-RF-6"-(Ру)-(h)

6

300

157,2

182,6

209,6

251,0

50

СНП Д-3-ANSI-RF-6"-(Ру)-(h)

6

400

157,2

174,8

209,6

247,7

51

СНП Д-3-ANSI-RF-6"-(Ру)-(h)

6

600

157,2

174,8

209,6

266,7

52

СНП Д-3-ANSI-RF-6"-(Ру)-(h)

6

900

157,2

174,8

209,6

289,1

53

СНП Д-3-ANSI-RF-6"-(Ру)-(h)

6

1500

157,2

171,5

209,6

282,7

54

СНП Д-3-ANSI-RF-6"-(Ру)-(h)

6

2500

157,2

171,5

209,6

317,5

55

СНП Д-3-ANSI-RF-8"-(Ру)-(h)

8

150

215,9

233,4

263,7

279,4

56

СНП Д-3-ANSI-RF-8"-(Ру)-(h)

8

300

215,9

233,4

263,7

308,1

57

СНП Д-3-ANSI-RF-8"-(Ру)-(h)

8

400

209,6

225,6

263,7

304,8

58

СНП Д-3-ANSI-RF-8"-(Ру)-(h)

8

600

209,6

225,6

263,7

320,8

59

СНП Д-3-ANSI-RF-8"-(Ру)-(h)

8

900

209,6

222,3

257,3

358,9

60

СНП Д-3-ANSI-RF-8"-(Ру)-(h)

8

1500

206,2

215,9

257,3

352,6

61

СНП Д-3-ANSI-RF-8"-(Ру)-(h)

8

2500

200,2

215,9

257,3

387,4

62

СНП Д-3-ANSI-RF-10"-(Ру)-(h)

10

150

268,2

287,3

317,5

339,9

63

СНП Д-3-ANSI-RF-10"-(Ру)-(h)

10

300

268,2

287,3

317,5

362,0

64

СНП Д-3-ANSI-RF-10"-(Ру)-(h)

10

400

260,4

274,6

317,5

358,9

65

СНП Д-3-ANSI-RF-10"-(Ру)-(h)

10

600

260,4

274,6

317,5

400,1

66

СНП Д-3-ANSI-RF-10"-(Ру)-(h)

10

900

260,4

276,4

311,2

435,1

67

СНП Д-3-ANSI-RF-10"-(Ру)-(h)

10

1500

257,8

266,7

311,2

435,1

68

СНП Д-3-ANSI-RF-10"-(Ру)-(h)

10

2500

247,7

270,0

311,2

476,3

69

СНП Д-3-ANSI-RF-12"-(Ру)-(h)

12

150

317,5

339,9

374,7

409,7

70

СНП Д-3-ANSI-RF-12"-(Ру)-(h)

12

300

317,5

339,9

374,7

422,4

71

СНП Д-3-ANSI-RF-12"-(Ру)-(h)

12

400

317,5

327,2

374,7

419,1

72

СНП Д-3-ANSI-RF-12"-(Ру)-(h)

12

600

317,5

327,2

374,7

457,2

73

СНП Д-3-ANSI-RF-12"-(Ру)-(h)

12

900

314,5

323,9

368,3

498,6

74

СНП Д-3-ANSI-RF-12"-(Ру)-(h)

12

1500

314,5

323,9

368,3

520,7

75

СНП Д-3-ANSI-RF-12"-(Ру)-(h)

12

2500

292,1

317,5

368,3

549,4

76

СНП Д-3-ANSI-RF-14"-(Ру)-(h)

14

150

349,3

371,6

406,4

450,9

77

СНП Д-3-ANSI-RF-14"-(Ру)-(h)

14

300

349,3

371,6

406,4

485,9

78

СНП Д-3-ANSI-RF-14"-(Ру)-(h)

14

400

349,3

362,0

406,4

482,6

79

СНП Д-3-ANSI-RF-14"-(Ру)-(h)

14

600

349,3

362,0

406,4

492,3

80

СНП Д-3-ANSI-RF-14"-(Ру)-(h)

14

900

342,9

355,6

400,1

520,7

81

СНП Д-3-ANSI-RF-14"-(Ру)-(h)

14

1500

339,9

362,0

400,1

577,9

82

СНП Д-3-ANSI-RF-16"-(Ру)-(h)

16

150

400,1

422,4

463,6

514,4

83

СНП Д-3-ANSI-RF-16"-(Ру)-(h)

16

300

400,1

422,4

463,6

539,8

84

СНП Д-3-ANSI-RF-16"-(Ру)-(h)

16

400

400,1

412,8

463,6

536,7





1

2

3

4

5

6

7

8

85

СНП Д-3-ANSI-RF-16"-(Ру)-(h)

16

600

400,1

412,8

463,6

565,2

86

СНП Д-3-ANSI-RF-16"-(Ру)-(h)

16

900

393,7

412,8

457,2

574,8

87

СНП Д-3-ANSI-RF-16"-(Ру)-(h)

16

1500

387,4

406,4

457,2

641,4

88

СНП Д-3-ANSI-RF-18"-(Ру)-(h)

18

150

449,3

474,7

527,1

549,4

89

СНП Д-3-ANSI-RF-18"-(Ру)-(h)

18

300

449,3

474,7

527,1

596,9

90

СНП Д-3-ANSI-RF-18"-(Ру)-(h)

18

400

449,3

469,9

527,1

593,9

91

СНП Д-3-ANSI-RF-18"-(Ру)-(h)

18

600

449,3

469,9

527,1

612,9

92

СНП Д-3-ANSI-RF-18"-(Ру)-(h)

18

900

444,5

463,6

520,7

638,3

93

СНП Д-3-ANSI-RF-18"-(Ру)-(h)

18

1500

438,2

463,6

520,7

704,9

94

СНП Д-3-ANSI-RF-20"-(Ру)-(h)

20

150

500,1

525,5

577,9

606,6

95

СНП Д-3-ANSI-RF-20"-(Ру)-(h)

20

300

500,1

525,5

577,9

654,1

96

СНП Д-3-ANSI-RF-20"-(Ру)-(h)

20

400

500,1

520,7

577,9

647,7

97

СНП Д-3-ANSI-RF-20"-(Ру)-(h)

20

600

500,1

520,7

577,9

682,8

98

СНП Д-3-ANSI-RF-20"-(Ру)-(h)

20

900

495,3

520,7

571,5

698,5

99

СНП Д-3-ANSI-RF-20"-(Ру)-(h)

20

1500

489,0

520,7

571,5

755,7

100

СНП Д-3-ANSI-RF-24"-(Ру)-(h)

24

150

603,3

628,7

685,8

717,6

101

СНП Д-3-ANSI-RF-24"-(Ру)-(h)

24

300

603,3

628,7

685,8

774,7

102

СНП Д-3-ANSI-RF-24"-(Ру)-(h)

24

400

603,3

628,7

685,8

768,4

103

СНП Д-3-ANSI-RF-24"-(Ру)-(h)

24

600

603,3

628,7

685,8

790,7

104

СНП Д-3-ANSI-RF-24"-(Ру)-(h)

24

900

603,3

628,7

679,5

838,2

105

СНП Д-3-ANSI-RF-24"-(Ру)-(h)

24

1500

577,9

628,7

679,5

901,7



Таблица 8. Спирально-навитые прокладки

типа Д (GIA)/(RF)/(FF)

с размерами по стандарту ASME/ANSI В 16.20 (API 601) для фланцев по стандарту ASME/ANSI B 16.47 серии А типа RF для классов давления 150...2500



№ п/п

Обозначение

Класс давления

d1,

(мм)

d2,

(мм)

d3,

(мм)

d4,

(мм)

1

2

3

4

5

6

7

1

СНП-Д-3-ANSI-А-RF-26"-(Ру)-(h)

150

654,1

673,1

704,9

774,7

2

СНП-Д-3-ANSI-А-RF-26"-(Ру)-(h)

300

654,1

685,8

736,6

835,2

3

СНП-Д-3-ANSI-А-RF-26"-(Ру)-(h)

400

660,4

685,8

736,6

831,9

4

СНП-Д-3-ANSI-А-RF-26"-(Ру)-(h)

600

647,7

685,8

736,6

866,9

5

СНП-Д-3-ANSI-А-RF-26"-(Ру)-(h)

900

666,8

685,8

736,6

882,7

6

СНП-Д-3-ANSI-А-RF-28"-(Ру)-(h)

150

704,9

723,9

755,7

831,9

7

СНП-Д-3-ANSI-А-RF-28"-(Ру)-(h)

300

704,9

736,6

787,4

898,7

8

СНП-Д-3-ANSI-А-RF-28"-(Ру)-(h)

400

711,2

736,6

787,4

892,3

9

СНП-Д-3-ANSI-А-RF-28"-(Ру)-(h)

600

698,5

736,6

787,4

914,4

10

СНП-Д-3-ANSI-А-RF-28"-(Ру)-(h)

900

711,2

736,6

787,4

946,2

11

СНП-Д-3-ANSI-А-RF-30"-(Ру)-(h)

150

755,7

774,7

806,5

882,7

12

СНП-Д-3-ANSI-А-RF-30"-(Ру)-(h)

300

755,7

793,8

844,6

952,5

13

СНП-Д-3-ANSI-А-RF-30"-(Ру)-(h)

400

755,7

793,8

844,6

946,2

14

СНП-Д-3-ANSI-А-RF-30"-(Ру)-(h)

600

755,7

793,8

844,6

971,6

15

СНП-Д-3-ANSI-А-RF-30"-(Ру)-(h)

900

774,7

793,8

844,6

1009,7

16

СНП-Д-3-ANSI-А-RF-32"-(Ру)-(h)

150

806,5

825,5

860,6

939,8

17

СНП-Д-3-ANSI-А-RF-32"-(Ру)-(h)

300

806,5

850,9

901,7

1006,6

18

СНП-Д-3-ANSI-А-RF-32"-(Ру)-(h)

400

812,8

850,9

901,7

1003,3

19

СНП-Д-3-ANSI-А-RF-32"-(Ру)-(h)

600

812,8

850,9

901,7

1022,4

20

СНП-Д-3-ANSI-А-RF-32"-(Ру)-(h)

900

812,8

850,9

901,7

1073,2

21

СНП-Д-3-ANSI-А-RF-34"-(Ру)-(h)

150

857,3

876,3

911,4

990,6

22

СНП-Д-3-ANSI-А-RF-34"-(Ру)-(h)

300

857,3

901,7

952,5

1057,4

23

СНП-Д-3-ANSI-А-RF-34"-(Ру)-(h)

400

863,6

901,7

952,5

1054,1

24

СНП-Д-3-ANSI-А-RF-34"-(Ру)-(h)

600

863,6

901,7

952,5

1073,2

25

СНП-Д-3-ANSI-А-RF-34"-(Ру)-(h)

900

863,6

901,7

952,5

1136,7

26

СНП-Д-3-ANSI-А-RF-36"-(Ру)-(h)

150

908,1

927,1

968,5

1047,8

27

СНП-Д-3-ANSI-А-RF-36"-(Ру)-(h)

300

908,1

955,8

1006,6

1117,6

28

СНП-Д-3-ANSI-А-RF-36"-(Ру)-(h)

400

917,7

955,8

1006,6

1117,6

29

СНП-Д-3-ANSI-А-RF-36"-(Ру)-(h)

600

917,7

955,8

1006,6

1130,3

30

СНП-Д-3-ANSI-А-RF-36"-(Ру)-(h)

900

920,8

958,9

1009,7

1200,2

31

СНП-Д-3-ANSI-А-RF-38"-(Ру)-(h)

150

958,9

977,9

1019,3

1111,3

32

СНП-Д-3-ANSI-А-RF-38"-(Ру)-(h)

300

952,5

977,9

1016,0

1054,1

33

СНП-Д-3-ANSI-А-RF-38"-(Ру)-(h)

400

952,5

971,6

1022,4

1073,2

34

СНП-Д-3-ANSI-А-RF-38-(Ру)-(h)

600

952,5

990,6

1041,4

1104,9

35

СНП-Д-3-ANSI-А-RF-38"-(Ру)-(h)

900

1009,7

1035,1

1085,9

1200,2

36

СНП-Д-3-ANSI-А-RF-40"-(Ру)-(h)

150

1009,7

1028,7

1070,1

1162,1

37

СНП-Д-3-ANSI-А-RF-40"-(Ру)-(h)

300

1003,3

1022,4

1070,1

1114,6

38

СНП-Д-3-ANSI-А-RF-40"-(Ру)-(h)

400

1000,3

1025,7

1076,5

1127,3

39

СНП-Д-3-ANSI-А-RF-40"-(Ру)-(h)

600

1009,7

1047,8

1098,6

1155,7





1

2

3

4

5

6

7

40

СНП-Д-3-ANSI-А-RF-40"-(Ру)-(h)

900

1060,5

1098,6

1149,4

1251,0

41

СНП-Д-3-ANSI-А-RF-42"-(Ру)-(h)

150

1060,5

1079,5

1124,0

1219,2

42

СНП-Д-3-ANSI-А-RF-42"-(Ру)-(h)

300

1054,1

1073,2

1120,9

1165,4

43

СНП-Д-3-ANSI-А-RF-42"-(Ру)-(h)

400

1051,1

1076,5

1127,3

1178,1

44

СНП-Д-3-ANSI-А-RF-42"-(Ру)-(h)

600

1066,8

1104,9

1155,7

1219,2

45

СНП-Д-3-ANSI-А-RF-42"-(Ру)-(h)

900

1111,3

1149,4

1200,2

1301,8

46

СНП-Д-3-ANSI-А-RF-44"-(Ру)-(h)

150

1111,3

1130,3

1178,1

1276,4

47

СНП-Д-3-ANSI-А-RF-44"-(Ру)-(h)

300

1104,9

1130,3

1181,1

1219,2

48

СНП-Д-3-ANSI-А-RF-44"-(Ру)-(h)

400

1104,9

1130,3

1181,1

1231,9

49

СНП-Д-3-ANSI-А-RF-44"-(Ру)-(h)

600

1111,3

1162,1

1212,9

1270,0

50

СНП-Д-3-ANSI-А-RF-44"-(Ру)-(h)

900

1155,7

1206,5

1257,3

1368,6

51

СНП-Д-3-ANSI-А-RF-46"-(Ру)-(h)

150

1162,1

1181,1

1228,9

1327,2

52

СНП-Д-3-ANSI-А-RF-46"-(Ру)-(h)

300

1152,6

1178,1

1228,9

1273,3

53

СНП-Д-3-ANSI-А-RF-46"-(Ру)-(h)

400

1168,4

1193,8

1244,6

1289,1

54

СНП-Д-3-ANSI-А-RF-46"-(Ру)-(h)

600

1162,1

1212,9

1263,7

1327,2

55

СНП-Д-3-ANSI-А-RF-46"-(Ру)-(h)

900

1219,2

1270,0

1320,8

1435,1

56

СНП-Д-3-ANSI-А-RF-48"-(Ру)-(h)

150

1212,9

1231,9

1279,7

1384,3

57

СНП-Д-3-ANSI-А-RF-48"-(Ру)-(h)

300

1209,8

1235,2

1286,0

1324,1

58

СНП-Д-3-ANSI-А-RF-48"-(Ру)-(h)

400

1206,5

1244,6

1295,4

1346,2

59

СНП-Д-3-ANSI-А-RF-48"-(Ру)-(h)

600

1219,2

1270,0

1320,8

1390,7

60

СНП-Д-3-ANSI-А-RF-48"-(Ру)-(h)

900

1270,0

1320,8

1371,6

1485,9

61

СНП-Д-3-ANSI-А-RF-50"-(Ру)-(h)

150

1263,7

1282,7

1333,5

1435,1

62

СНП-Д-3-ANSI-А-RF-50"-(Ру)-(h)

300

1244,6

1295,4

1346,2

1378,0

63

СНП-Д-3-ANSI-А-RF-50"-(Ру)-(h)

400

1257,3

1295,4

1346,2

1403,4

64

СНП-Д-3-ANSI-А-RF-50"-(Ру)-(h)

600

1270,0

1320,8

1371,6

1447,8

65

СНП-Д-3-ANSI-А-RF-52"-(Ру)-(h)

150

1314,5

1333,5

1384,3

1492,3

66

СНП-Д-3-ANSI-А-RF-52"-(Ру)-(h)

300

1320,5

1346,2

1397,0

1428,8

67

СНП-Д-3-ANSI-А-RF-52"-(Ру)-(h)

400

1308,1

1346,2

1397,0

1454,2

68

СНП-Д-3-ANSI-А-RF-52"-(Ру)-(h)

600

1320,8

1371,6

1422,4

1498,6

69

СНП-Д-3-ANSI-А-RF-54"-(Ру)-(h)

150

1358,9

1384,3

1435,1

1549,4

70

СНП-Д-3-ANSI-А-RF-54"-(Ру)-(h)

300

1352,6

1403,4

1454,2

1492,3

71

СНП-Д-3-ANSI-А-RF-54"-(Ру)-(h)

400

1352,6

1403,4

1454,2

1517,7

72

СНП-Д-3-ANSI-А-RF-54"-(Ру)-(h)

600

1378,0

1428,8

1479,6

1555,8

73

СНП-Д-3-ANSI-А-RF-56"-(Ру)-(h)

150

1409,7

1435,1

1485,9

1606,6

74

СНП-Д-3-ANSI-А-RF-56"-(Ру)-(h)

300

1403,4

1454,2

1505,0

1543,1

75

СНП-Д-3-ANSI-А-RF-56"-(Ру)-(h)

400

1403,4

1454,2

1505,0

1568,5

76

СНП-Д-3-ANSI-А-RF-56"-(Ру)-(h)

600

1428,8

1479,6

1530,4

1612,9

77

СНП-Д-3-ANSI-А-RF-58"-(Ру)-(h)

150

1460,5

1485,9

1536,7

1663,7

78

СНП-Д-3-ANSI-А-RF-58"-(Ру)-(h)

300

1447,8

1511,3

1562,1

1593,9

79

СНП-Д-3-ANSI-А-RF-58"-(Ру)-(h)

400

1454,2

1505,0

1555,8

1619,3

80

СНП-Д-3-ANSI-А-RF-58"-(Ру)-(h)

600

1473,2

1536,7

1587,5

1663,7

81

СНП-Д-3-ANSI-А-RF-60"-(Ру)-(h)

150

1511,3

1536,7

1587,5

1714,5

82

СНП-Д-3-ANSI-А-RF-60"-(Ру)-(h)

300

1524,0

1562,1

1612,9

1644,7

83

СНП-Д-3-ANSI-А-RF-60"-(Ру)-(h)

400

1517,7

1568,5

1619,3

1682,8

84

СНП-Д-3-ANSI-А-RF-60"-(Ру)-(h)

600

1530,4

1593,9

1644,7

1733,6



Таблица 9. Спирально-навитые прокладки

типа Д (GIA)/(RF)/(FF)

с размерами по стандарту ASME/ANSI В 16.20 (API 601) для фланцев по стандарту ASME/ANSI B 16.47 серии B (API 605) типа RF для классов давления 150...2500



№ п/п

Обозначение

Класс давления

d1,

(мм)

d2,

(мм)

d3,

(мм)

d4,

(мм)

1

2

3

4

5

6

7

1

СНП-Д-3-ANSI-B-RF-26"-(Ру)-(h)

150

654,1

673,1

698,5

725,4

2

СНП-Д-3-ANSI-B-RF-26"-(Ру)-(h)

300

654,1

673,1

711,2

771,7

3

СНП-Д-3-ANSI-B-RF-26"-(Ру)-(h)

400

654,1

666,8

698,5

746,3

4

СНП-Д-3-ANSI-B-RF-26"-(Ру)-(h)

600

644,7

663,7

714,5

765,3

5

СНП-Д-3-ANSI-B-RF-26"-(Ру)-(h)

900

673,1

692,2

749,3

838,2

6

СНП-Д-3-ANSI-B-RF-28"-(Ру)-(h)

150

704,9

723,9

749,3

776,2

7

СНП-Д-3-ANSI-B-RF-28"-(Ру)-(h)

300

704,9

723,9

762,0

825,5

8

СНП-Д-3-ANSI-B-RF-28"-(Ру)-(h)

400

701,8

714,5

749,3

800,1

9

СНП-Д-3-ANSI-B-RF-28"-(Ру)-(h)

600

692,2

704,9

755,7

819,2

10

СНП-Д-3-ANSI-B-RF-28"-(Ру)-(h)

900

723,9

743,0

800,1

901,7

11

СНП-Д-3-ANSI-B-RF-30"-(Ру)-(h)

150

755,7

774,7

800,1

827,0

12

СНП-Д-3-ANSI-B-RF-30"-(Ру)-(h)

300

755,7

774,7

812,8

886,0

13

СНП-Д-3-ANSI-B-RF-30"-(Ру)-(h)

400

752,6

765,3

806,5

857,3

14

СНП-Д-3-ANSI-B-RF-30"-(Ру)-(h)

600

752,6

778,0

828,8

879,6

15

СНП-Д-3-ANSI-B-RF-30"-(Ру)-(h)

900

787,4

806,5

857,3

958,9

16

СНП-Д-3-ANSI-B-RF-32"-(Ру)-(h)

150

806,5

825,5

850,9

881,1

17

СНП-Д-3-ANSI-B-RF-32"-(Ру)-(h)

300

806,5

825,5

863,6

939,8

18

СНП-Д-3-ANSI-B-RF-32"-(Ру)-(h)

400

800,1

812,8

860,6

911,4

19

СНП-Д-3-ANSI-B-RF-32"-(Ру)-(h)

600

793,8

831,9

882,7

933,5

20

СНП-Д-3-ANSI-B-RF-32"-(Ру)-(h)

900

838,2

863,6

914,4

1016,0

21

СНП-Д-3-ANSI-B-RF-34"-(Ру)-(h)

150

857,3

876,3

908,1

935,0

22

СНП-Д-3-ANSI-B-RF-34"-(Ру)-(h)

300

857,3

876,3

914,4

993,9

23

СНП-Д-3-ANSI-B-RF-34"-(Ру)-(h)

400

850,9

866,9

911,4

962,2

24

СНП-Д-3-ANSI-B-RF-34"-(Ру)-(h)

600

850,9

889,0

939,8

997,0

25

СНП-Д-3-ANSI-B-RF-34"-(Ру)-(h)

900

859,4

920,8

971,6

1073,2

26

СНП-Д-3-ANSI-B-RF-36"-(Ру)-(h)

150

908,1

927,1

958,9

987,6

27

СНП-Д-3-ANSI-B-RF-36"-(Ру)-(h)

300

908,1

927,1

965,2

1047,8

28

СНП-Д-3-ANSI-B-RF-36"-(Ру)-(h)

400

898,7

917,7

965,2

1022,4

29

СНП-Д-3-ANSI-B-RF-36"-(Ру)-(h)

600

901,7

939,8

990,6

1047,8

30

СНП-Д-3-ANSI-B-RF-36"-(Ру)-(h)

900

927,1

946,2

997,0

1124,0

31

СНП-Д-3-ANSI-B-RF-38"-(Ру)-(h)

150

958,9

974,6

1009,7

1044,7

32

СНП-Д-3-ANSI-B-RF-38"-(Ру)-(h)

300

971,6

1009,7

1047,8

1098,6

33

СНП-Д-3-ANSI-B-RF-38"-(Ру)-(h)

400

952,5

971,6

1022,4

1073,2

34

СНП-Д-3-ANSI-B-RF-38-(Ру)-(h)

600

952,5

990,6

1041,4

1104,9

35

СНП-Д-3-ANSI-B-RF-38"-(Ру)-(h)

900

1009,7

1035,1

1085,9

1200,2

36

СНП-Д-3-ANSI-B-RF-40"-(Ру)-(h)

150

1009,7

1022,4

1063,8

1095,5

37

СНП-Д-3-ANSI-B-RF-40"-(Ру)-(h)

300

1022,4

1060,5

1098,6

1149,4

38

СНП-Д-3-ANSI-B-RF-40"-(Ру)-(h)

400

1000,3

1025,7

1076,5

1127,3

39

СНП-Д-3-ANSI-B-RF-40"-(Ру)-(h)

600

1009,7

1047,8

1098,6

1155,7





1

2

3

4

5

6

7

40

СНП-Д-3-ANSI-B-RF-40"-(Ру)-(h)

900

1060,5

1098,6

1149,4

1251,0

41

СНП-Д-3-ANSI-B-RF-42"-(Ру)-(h)

150

1060,5

1079,5

1114,6

1146,3

42

СНП-Д-3-ANSI-B-RF-42"-(Ру)-(h)

300

1054,1

1079,5

1117,6

1146,3

43

СНП-Д-3-ANSI-B-RF-42"-(Ру)-(h)

400

1051,1

1076,5

1127,3

1178,1

44

СНП-Д-3-ANSI-B-RF-42"-(Ру)-(h)

600

1066,8

1104,9

1155,7

1219,2

45

СНП-Д-3-ANSI-B-RF-42"-(Ру)-(h)

900

1111,3

1149,4

1200,2

1301,8

46

СНП-Д-3-ANSI-B-RF-44"-(Ру)-(h)

150

1111,3

1124,0

1165,4

1197,1

47

СНП-Д-3-ANSI-B-RF-44"-(Ру)-(h)

300

1124,0

1162,1

1200,0

1251,0

48

СНП-Д-3-ANSI-B-RF-44"-(Ру)-(h)

400

1104,9

1130,3

1181,1

1231,9

49

СНП-Д-3-ANSI-B-RF-44"-(Ру)-(h)

600

1111,3

1162,1

1212,9

1270,0

50

СНП-Д-3-ANSI-B-RF-44"-(Ру)-(h)

900

1155,7

1206,5

1257,3

1368,6

51

СНП-Д-3-ANSI-B-RF-46"-(Ру)-(h)

150

1162,1

1181,1

1224,0

1255,8

52

СНП-Д-3-ANSI-B-RF-46"-(Ру)-(h)

300

1178,1

1216,2

1254,3

1317,8

53

СНП-Д-3-ANSI-B-RF-46"-(Ру)-(h)

400

1168,4

1193,8

1244,6

1289,1

54

СНП-Д-3-ANSI-B-RF-46"-(Ру)-(h)

600

1162,1

1212,9

1263,7

1327,2

55

СНП-Д-3-ANSI-B-RF-46"-(Ру)-(h)

900

1219,2

1270,0

1320,8

1435,1

56

СНП-Д-3-ANSI-B-RF-48"-(Ру)-(h)

150

1212,9

1231,9

1270,0

1306,6

57

СНП-Д-3-ANSI-B-RF-48"-(Ру)-(h)

300

1200,2

1231,9

1270,0

1368,6

58

СНП-Д-3-ANSI-B-RF-48"-(Ру)-(h)

400

1206,5

1244,6

1295,4

1346,2

59

СНП-Д-3-ANSI-B-RF-48"-(Ру)-(h)

600

1219,2

1270,0

1320,8

1390,7

60

СНП-Д-3-ANSI-B-RF-48"-(Ру)-(h)

900

1270,0

1320,8

1371,6

1485,9

61

СНП-Д-3-ANSI-B-RF-50"-(Ру)-(h)

150

1263,7

1282,7

1325,6

1357,4

62

СНП-Д-3-ANSI-B-RF-50"-(Ру)-(h)

300

1267,0

1317,8

1355,9

1419,4

63

СНП-Д-3-ANSI-B-RF-50"-(Ру)-(h)

400

1257,3

1295,4

1346,2

1403,4

64

СНП-Д-3-ANSI-B-RF-50"-(Ру)-(h)

600

1270,0

1320,8

1371,6

1447,8

65

СНП-Д-3-ANSI-B-RF-52"-(Ру)-(h)

150

1314,5

1333,5

1376,4

1408,2

66

СНП-Д-3-ANSI-B-RF-52"-(Ру)-(h)

300

1317,8

1368,6

1406,7

1470,2

67

СНП-Д-3-ANSI-B-RF-52"-(Ру)-(h)

400

1308,1

1346,2

1397,0

1454,2

68

СНП-Д-3-ANSI-B-RF-52"-(Ру)-(h)

600

1320,8

1371,6

1422,4

1498,6

69

СНП-Д-3-ANSI-B-RF-54"-(Ру)-(h)

150

1365,3

1384,3

1422,4

1463,8

70

СНП-Д-3-ANSI-B-RF-54"-(Ру)-(h)

300

1346,2

1384,3

1422,4

1530,4

71

СНП-Д-3-ANSI-B-RF-54"-(Ру)-(h)

400

1352,6

1403,4

1454,2

1517,7

72

СНП-Д-3-ANSI-B-RF-54"-(Ру)-(h)

600

1378,0

1428,8

1479,6

1555,8

73

СНП-Д-3-ANSI-B-RF-56"-(Ру)-(h)

150

1412,7

1435,1

1472,2

1514,6

74

СНП-Д-3-ANSI-B-RF-56"-(Ру)-(h)

300

1428,8

1479,6

1524,0

1593,9

75

СНП-Д-3-ANSI-B-RF-56"-(Ру)-(h)

400

1403,4

1454,2

1505,0

1568,5

76

СНП-Д-3-ANSI-B-RF-56"-(Ру)-(h)

600

1428,8

1479,6

1530,4

1612,9

77

СНП-Д-3-ANSI-B-RF-58"-(Ру)-(h)

150

1463,5

1485,9

1522,5

1579,6

78

СНП-Д-3-ANSI-B-RF-58"-(Ру)-(h)

300

1484,4

1535,2

1573,3

1655,8

79

СНП-Д-3-ANSI-B-RF-58"-(Ру)-(h)

400

1454,2

1505,0

1555,8

1619,3

80

СНП-Д-3-ANSI-B-RF-58"-(Ру)-(h)

600

1473,2

1536,7

1587,5

1663,7

81

СНП-Д-3-ANSI-B-RF-60"-(Ру)-(h)

150

1514,3

1536,7

1573,3

1630,4

82

СНП-Д-3-ANSI-B-RF-60"-(Ру)-(h)

300

1505,0

1536,7

1574,8

1706,6

83

СНП-Д-3-ANSI-B-RF-60"-(Ру)-(h)

400

1517,7

1568,5

1619,3

1682,8

84

СНП-Д-3-ANSI-B-RF-60"-(Ру)-(h)

600

1530,4

1593,9

1644,7

1733,6
