Фланцы резьбовые ГОСТ 9399 81

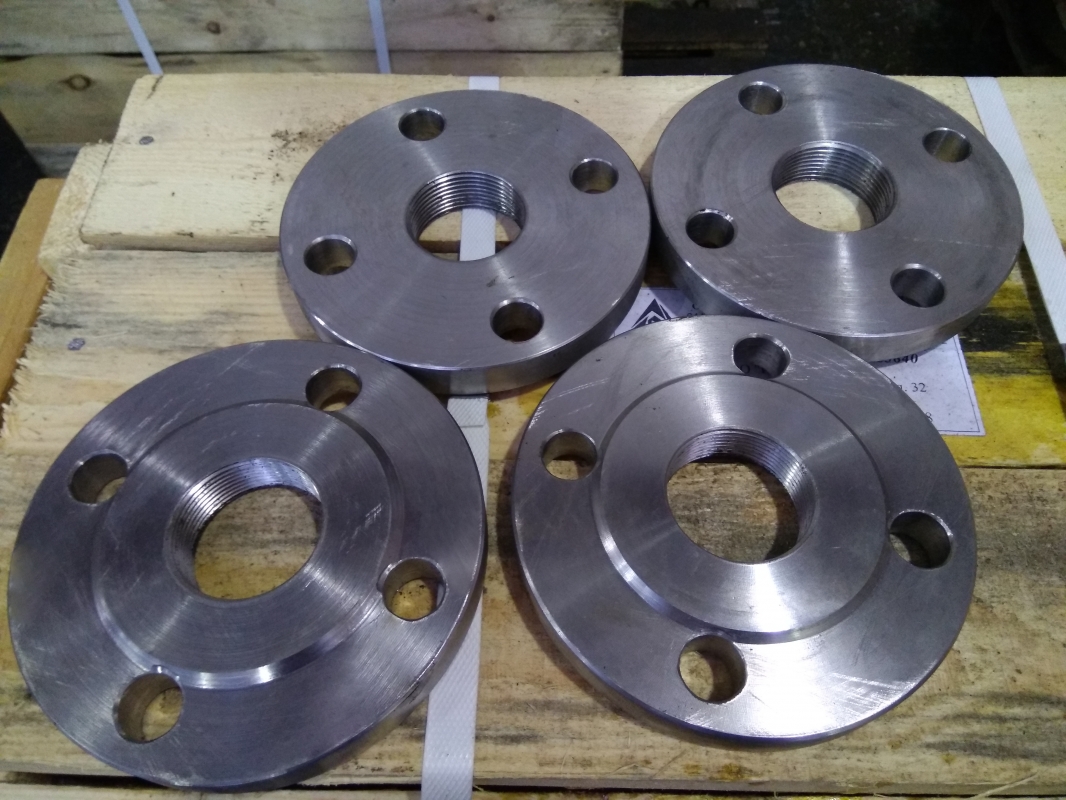

Фланцы стальные резьбовые

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака

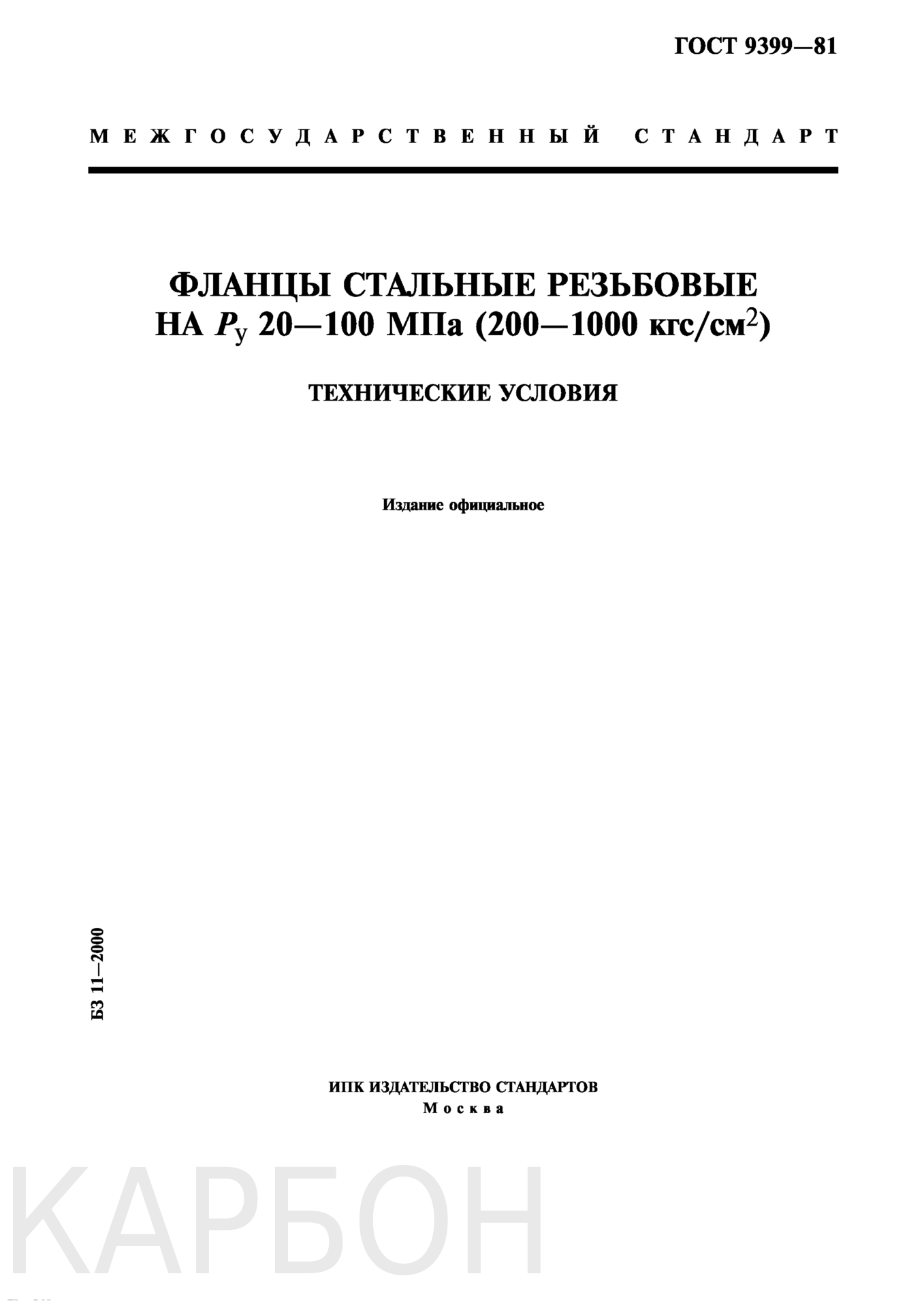

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСТ 9399 81 ФЛАНЦЫ СТАЛЬНЫЕ РЕЗЬБОВЫЕ
НА Ру 20-100 МПа (200-1000 кгс/см2)

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

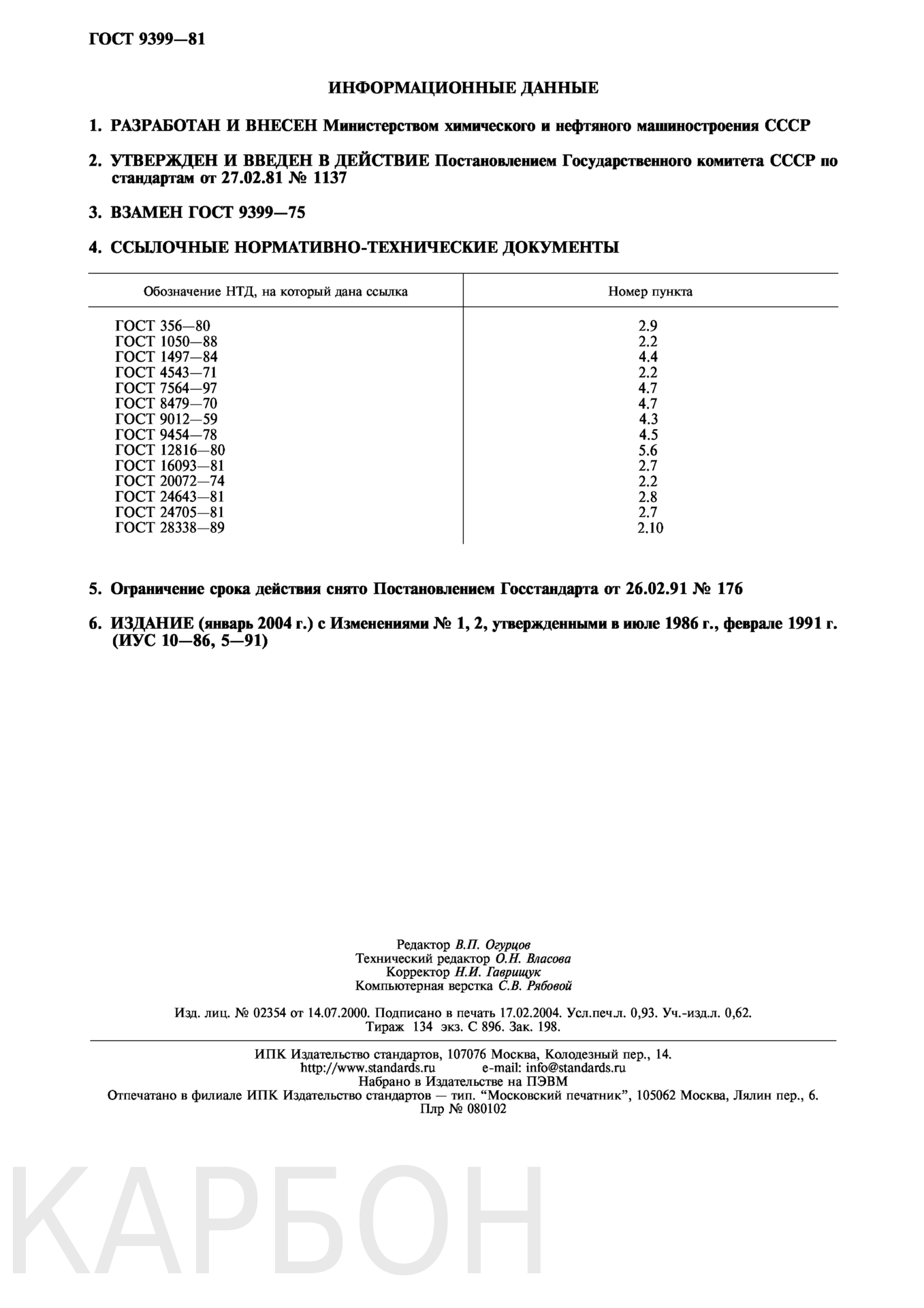

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.02.81 № 1137

3. ВЗАМЕН ГОСТ 9399-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято Постановлением Госстандарта от 26.02.91 № 176

6. ИЗДАНИЕ (январь 2004 г.) с Изменениями № 1, 2, утвержденными в июле 1986 г., феврале 1991 г. (ИУС 10-86, 5-91)

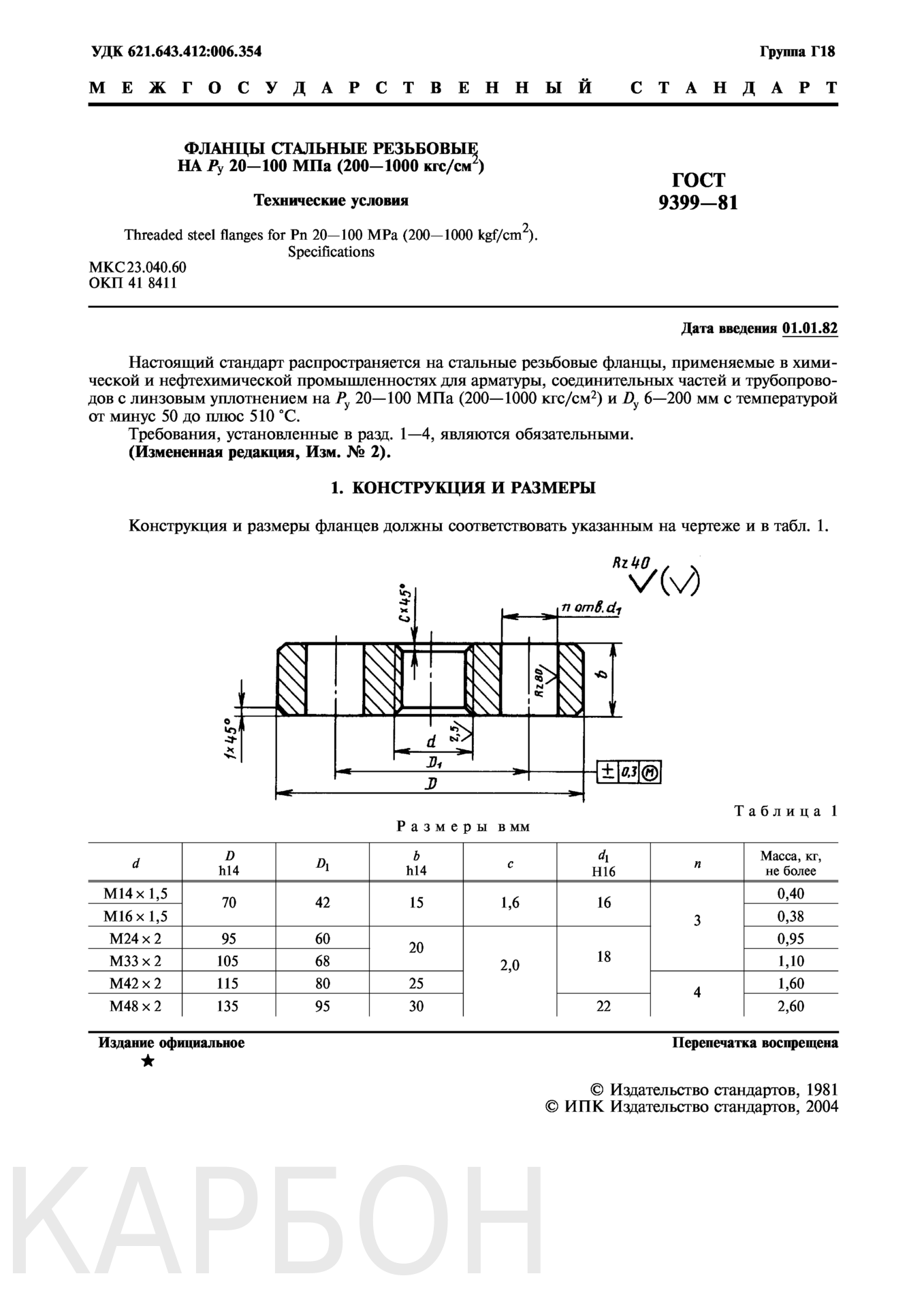

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ФЛАНЦЫ СТАЛЬНЫЕ РЕЗЬБОВЫЕ
НА Ру 20-100 МПа (200-1000 кгс/см2)

Технические условия

Threaded steel flanges for Pn 20-100 MPa (200-1000 kgf/cm2).
Specifications

ГОСТ
9399-81

Дата введения 01.01.82

Настоящий стандарт распространяется на стальные резьбовые фланцы, применяемые в химической и нефтехимической промышленностях для арматуры, соединительных частей и трубопроводов с линзовым уплотнением на Ру 20-100 МПа (200-1000 кгс/см2) и Dy 6-200 мм с температурой от минус 50 до плюс 510 °С.

Требования, установленные в разд. 1-4, являются обязательными.

(Измененная редакция, Изм. № 2).

СОДЕРЖАНИЕ

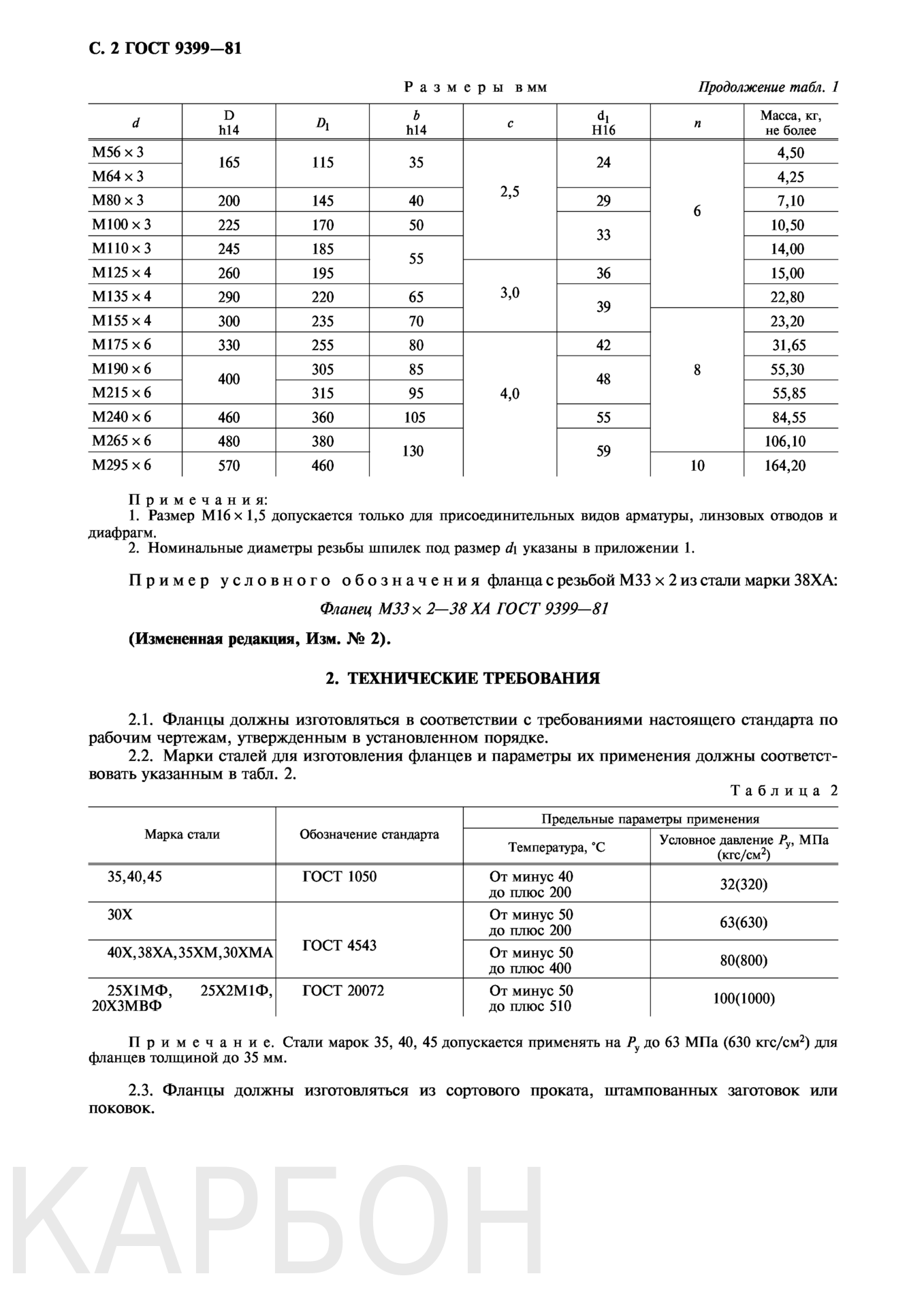

1. Конструкция и размеры

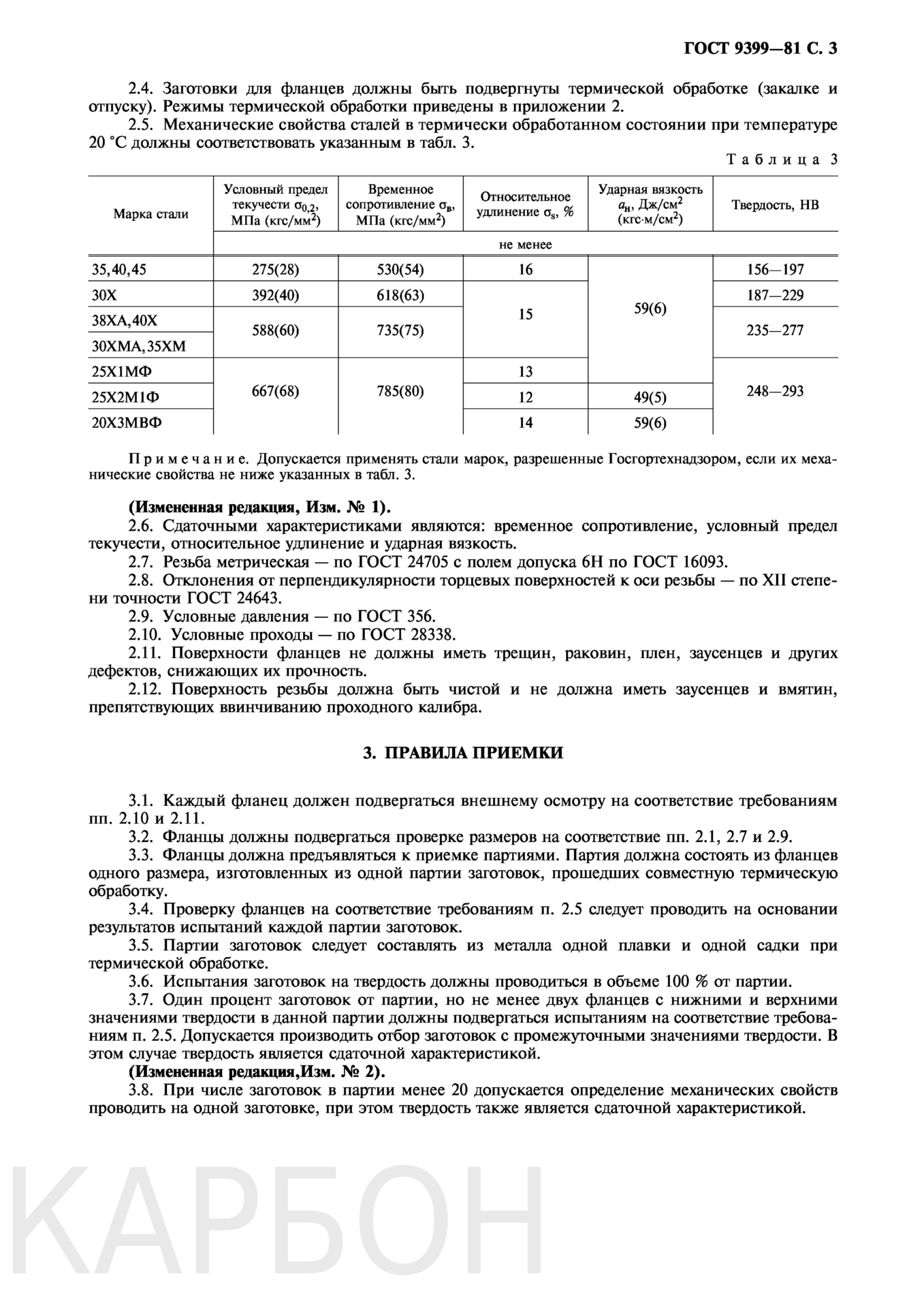

2. Технические требования

3. Правила приемки

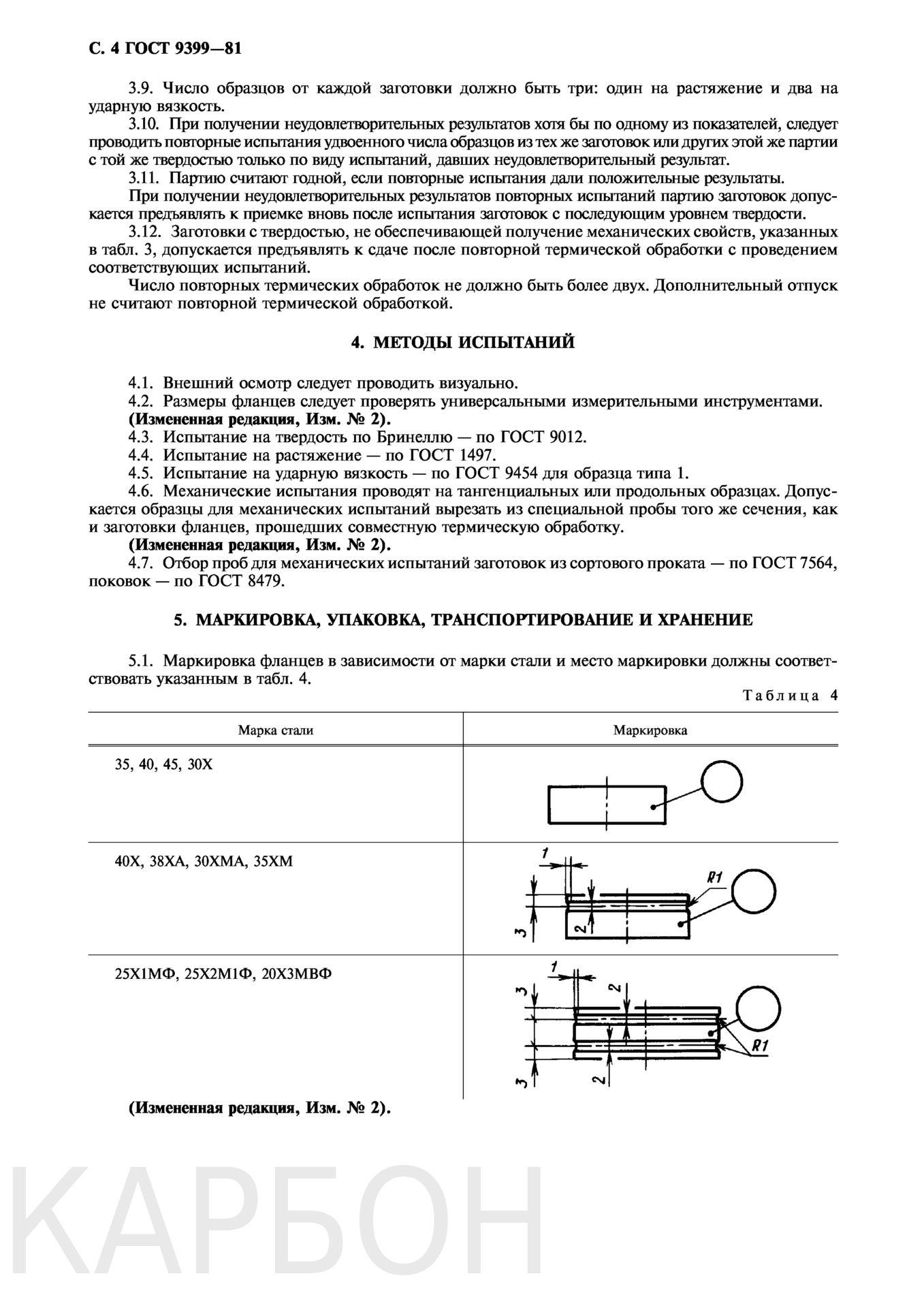

4. Методы испытаний

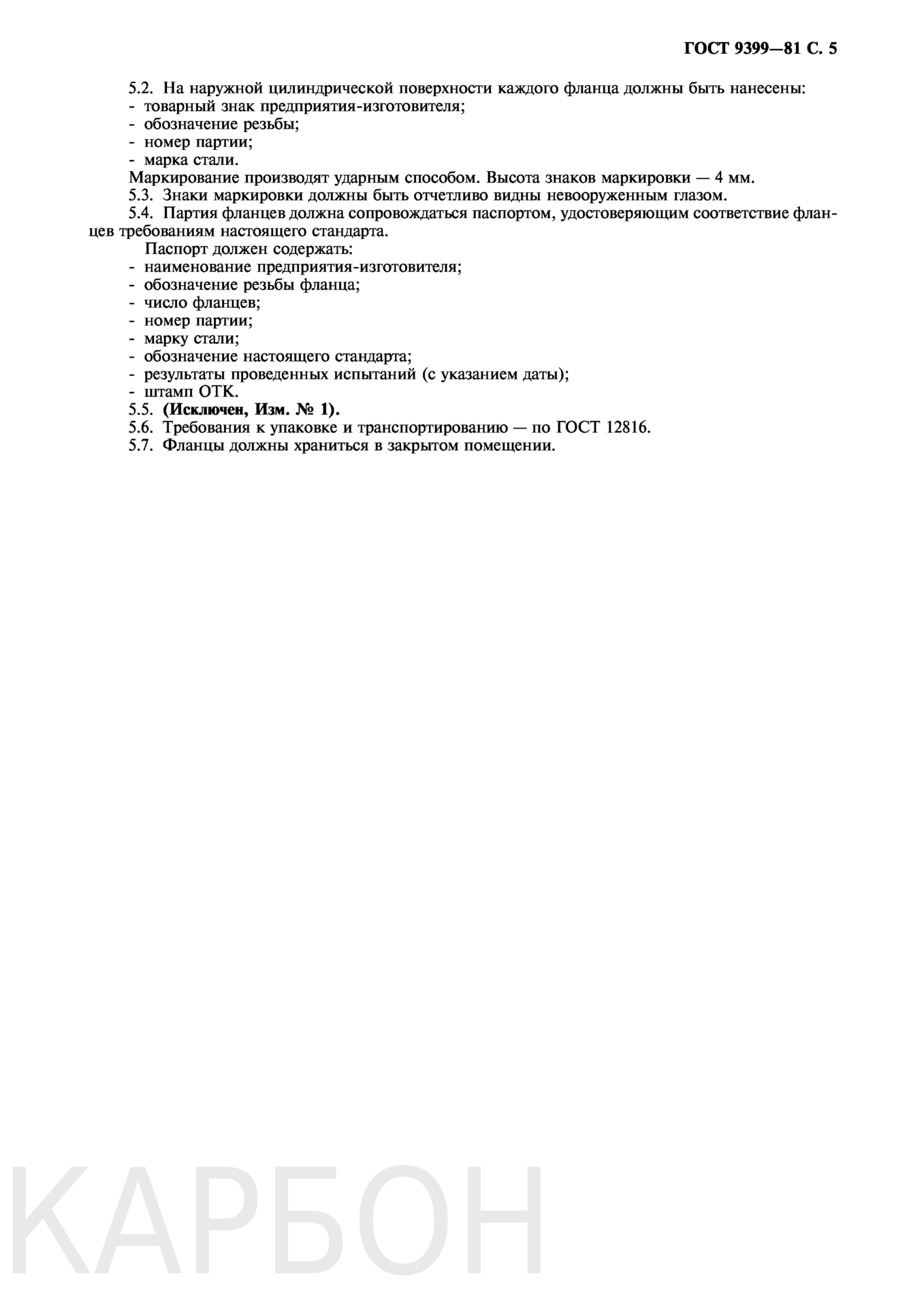

5. Маркировка, упаковка, транспортирование и хранение

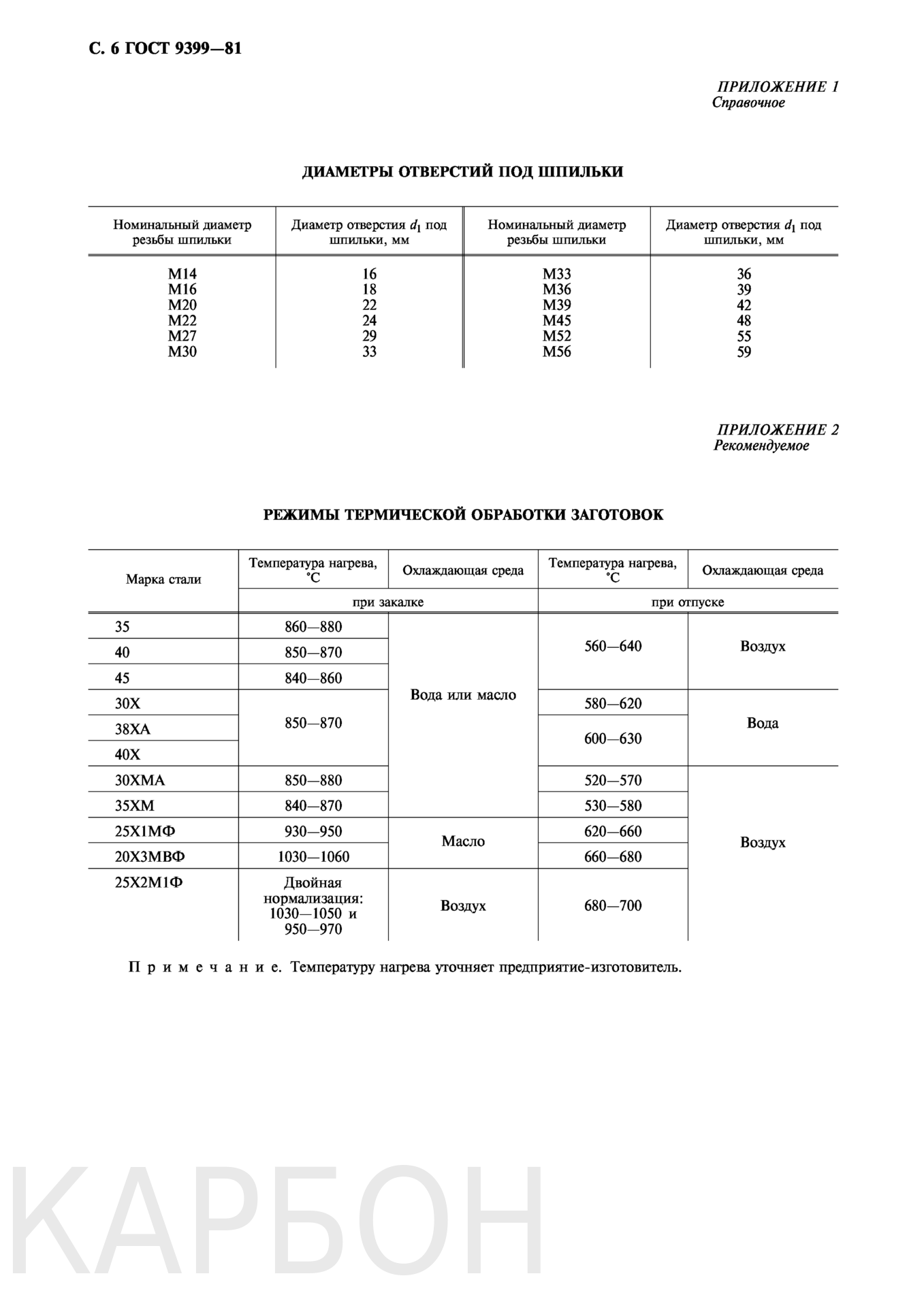

Приложение 1 Диаметры отверстий под шпильки

Приложение 2 Режимы термической обработки заготовок

 ГОСТ 9399-81 на фланцы стальные резьбовые

ГОСТ 9399-81 на фланцы стальные резьбовые



ГОСТ 9399-81 на фланцы стальные резьбовые



ГОСТ 9399-81 на фланцы стальные резьбовые



ГОСТ 9399-81 на фланцы стальные резьбовые



ГОСТ 9399-81 на фланцы стальные резьбовые



ГОСТ 9399-81 на фланцы стальные резьбовые



ГОСТ 9399-81 на фланцы стальные резьбовые
