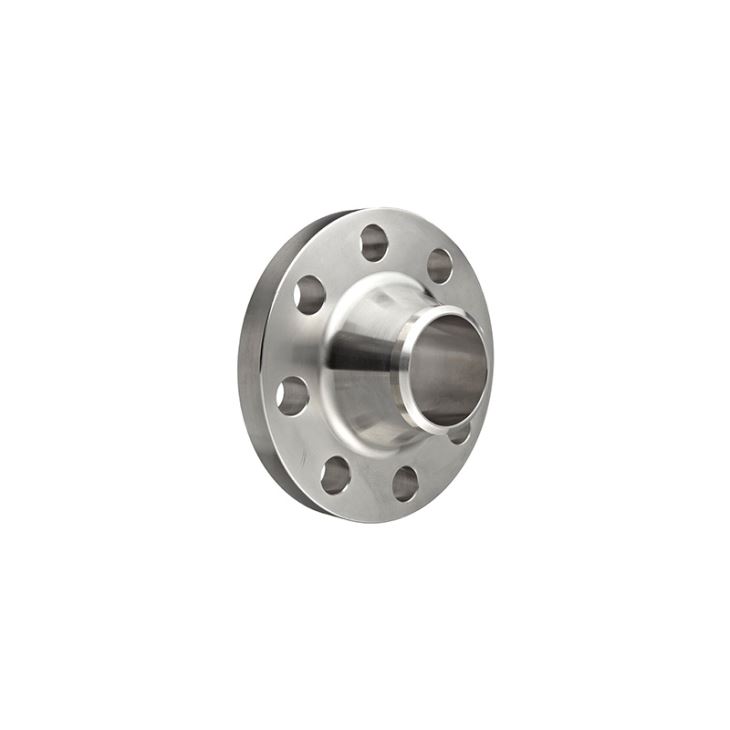

ASME B16.47 фланцы

Фланец Glen обеспечивает высококачественные пользовательские поковки для широкого круга отраслей с 2006 года, особенно в судостроении, наша команда специалистов с более чем 20-летним опытом в судостроении поможет вам найти правильное решение для ваших индивидуальных фланцев.

Список типов фланцев ASME B16.47, которые мы предлогаем:

Фланцы стальные плоские приварные
Фланцы стальные резьбовые
Воротниковые (стальные приварные встык) фланцы
Фланцы приварные внахлест (фланцы с соединением внахлест, фланцы свободные)
Фланцы с впадиной под сварку (раструбные фланцы)
Заглушки фланцевые стальные
Варианты исполнений фланцев

Фланец серии ASME B16.47

ASME B16.47 (фланцы с большим диаметром стали) является стандартом для фланцев из стали большого диаметра размером от NPS от 26 до NPS 60. Для фланцев серии B требуется больше, но меньше крепежных элементов (болтов и гаек), чем фланцы Series A, и имеют меньший диаметр круга болта Чем у фланцев серии А. Чем меньше диаметр круга болта, тем меньше имеет движение фланца.



стандарт

ANSI / ASME B 16.47

Тип

Фланец серии B

измерение

26 «NB TO 60» NB

толщина стен

SCH 5s 10s 20s 30s 40s 80s 160s XXS

Материал :

Дуплексная сталь

A182 F51, UNS 31803/2205

Нержавеющая сталь

304 / 304L 316 / 316L

Сплав стали:

A182 F1 / F5 / F9 / F11, F22

Углеродистая сталь

A105, A181

Медный никель

90/30, 70/30

Титановый сплав

Gr2, Gr3, Gr5

Частота

150 PSI
300 PSI
400 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI

Asme b16.47 Размеры и размеры фланцев серии B

Заявка:

Судостроительная и морская промышленность, Нефтегазовая промышленность, Офф-офф.

Обработка поверхности

Анитовое масло, эпоксидный цинк, обогащенный грунтом (прозрачный / желтый / черный), горячеоцинкованный и оцинкованный

Сертификат

ISO9001: 2008, CR, CCS, RS, BV, NK, RINA, LR, ABS, DNV, GL, TUV

Согласно стандартам ASME/ANSI устанавливаются параметры изделий:

  • номинальное давление
  • рабочие температуры
  • используемые материалы
  • размеры
  • допуски
  • маркировка
  • испытания
  • тип крепежей

Запросите цены, условия, сроки поставки

Введите имя:

Ваш телефон: (обязательно)

Ваш E-mail: (обязательно)

Напишите Ваш заказ:



Гарантия

Мы обязуемся исправить любой продукт низкого качества, вызванный некачественным сырьем или машинным процессом или нестандартной термической обработкой для изделий. Наша ответственность ограничивается заменой дефектных продуктов, которые появляются в течение 12 месяцев с даты выставления счета , Предоставленные из нашего хранилища, или производят новый

Мы являемся одним из ведущих поставщиков фланцев ANSI B16.47, одобренных LR, DNV-GL, ABS, BV и KR. Если вы заинтересованы в наших фланцах, используемых в судостроительной промышленности asme b16.47 series, добро пожаловать на размещение заказов. Также доступна настроенная услуга. Пожалуйста, не стесняйтесь получать прайс-лист и котировку у нас.

Фланцы ASME/ANSI B16.47

Относится к тем же категориям оборудования с размерами от NPS 26 до NPS 60 и с условным давлением классов 75, 150, 300, 400, 600 и 900 psi. Под стандарт подпадают фланцы, изготовленные литьем и ковкой, а также стальные фланцевые заглушки и фланцевые фитинги (литые, кованые и из листовой стали). Кроме того, нормативы и рекомендации стандарта ASME/ANSI B16.5 касаются крепления фланцев, прокладок и соединений.

Условный диаметр фланцев (Ду, Dу, DN) по американским стандартам измеряется в дюймах (1″ = 2,54 см).

Величина условного давления фланцев (Ру, PN) обозначается рядом классов (Class, фунт-сила на квадратный дюйм, lb/in², psi, pounds per squared inch): 150, 300, 400, 600, 900, 1500, 2000, 2500, 3000, 5000, 10000, 15000, 20000.

Точный перевод Ру фланцев из американской системы



Фунт-сила на квадратный дюйм (psi, pounds per squared inch, lbf/in, lb.p.sq.in.) МПа Техническая атмосфера
(ат, at, кгс/см, ати)
150 1,03 10,55
300 2,07 21,09
400 2,76 28,12
600 4,14 42,18
900 6,21 63,28
1500 10,34 105,46
2000 13,79 140,61
3000 20,68 210,92
5000 34,47 351,53
10000 68,95 703,07
15000 103,42 1054,60
20000 137,90 1406,14

Тип фланца и обозначение по ASME



Тип фланца Обозначение по ASME
Воротниковый (приварной встык) WN — Welding Neck
Свободный сварной (плоский) SO — Slip On
Глухой (заглушка) BL — Вlind
Резьбовой TH — Threaded
Переходной сварной SW — Socket Welding
Нахлесточный LP — Lapped



Наверх



Типы фланцев стандарта ASME/ANSI:

фланец asme-b16-47

фланец asme-b16-47

Фланцы стальные плоские приварные



Flanges ANSI/ASME Slip On (Flange SO)



Фланец этого типа надевается на конец трубы и обычно устанавливается таким образом, чтобы поверхность фланца находилась на 0,375 дюйма (9,5 мм) дальше конца трубы. Это позволяет осуществлять двухстороннюю сварку фланца – один шов для прочности варится для присоединения стыковочной втулки фланца к трубе, а уплотняющий сварной шов варится внутри фланца на конце трубы. Если условия эксплуатации позволяют, то уплотняющий сварной шов не делается. Сквозные фланцы наиболее часто используются при более низких давлениях – класс 150 (PN 20) или класс 300 (PN 50) используемых пределов расчетного давления.


DN: 1/2″–60″.
Class: 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5); 75–350 (ANSI B 16.47).

Наверх

фланец asme-b16-47

фланец asme-b16-47

Фланцы стальные резьбовые



ANSI/ASME Threaded (Screwed, ST) Flanges



Фланцы с резьбой применяются с большими ограничениями в особых случаях. Главное их преимущество — возможность сборки без сваривания при высоком давлении на участках трубопроводов, где применение сварки ограничено нормами безопасности. Стальные фланцы с резьбой нельзя применять в условиях сильных колебаний температуры и механических деформаций, поскольку высока вероятность разгерметизации соединения.



DN: 1/2″–3″.
Class: 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5).

Наверх

фланец asme-b16-47

фланец asme-b16-47

Воротниковые (стальные приварные встык) фланцы



ANSI/ASME Welding Neck Flanges (WN, Weld Neck)



Воротниковые (юбочные) фланцы привариваются встык к торцу трубы. Такое присоединение обеспечивает устойчивость к деформациям, низким и высоким температурам, уменьшает турбуленцию в области фланцевого соединения. Фланцы стальные приварные встык наиболее часто используются при жестких условиях эксплуатации и необходимости высокого качества производства.



DN: 1/2″–60″.
Class: 150–2500 (ANSI B 16.5); 75–900, для 900 lbs только 26″–48″ (ANSI B 16.47).

Наверх

фланец asme-b16-47

фланец asme-b16-47

Фланцы приварные внахлест (фланцы с соединением внахлест, фланцы свободные)



Flanges ANSI/ASME Lap Joint (LJ, Lapped Flange)



Фланцы приварные внахлест по своей форме похожи на плоские фланцы Slip On, но имеют скругленную внутреннюю кромку около уплотнительной поверхности для плотного прилегания к концевому приварному кольцу. Фланцы данного типа не привариваются к трубе, а могут свободно вокруг нее вращаться. Фланцы приварные внахлест применяются на часто разбираемых участках трубопроводов. Такие соединения легко монтируются, поскольку крепежные отверстия легко выравниваются относительно противоположного фланца. Свободные фланцы не вступают в контакт со средой, поэтому их не обязательно изготавливать из коррозионно-стойкой стали.



DN: 1/2″–24″.
Class: 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5).

Наверх

фланец asme-b16-47

фланец asme-b16-47

Фланцы с впадиной под сварку (раструбные фланцы)



ANSI/ASME Socket Weld Flanges (SW)



Фланцы раструбные (стальные фланцы с впадиной под сварку) надеваются на торец трубы и привариваются к ней. Фланец Socket weld похож на плоский фланец, но радиус отверстия приварной поверхности раструбного фланца больше внутреннего радиуса трубы примерно на толщину ее стенки.



DN: 1/2″–24″.
Class: 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5).

Наверх

фланец asme-b16-47

фланец asme-b16-47

Заглушки фланцевые стальные



Flange ANSI/ASME Blind (Blank)



Заглушки фланцевые стальные (стальные приварные фланцы без отверстия посередине) применяются для закрытия концевого участка трубопровода или для доступа к его промежуточному участку. Изготавливаются для всех номинальных давлений и номинальных диаметров.



DN: 1/2″–60″.
Class: 150–2500 (ANSI B 16.5); 75–900, для 900 lbs только 26″–48″ (ANSI B 16.47).

Наверх

По форме контактных поверхностей стандарт ASME/ANSI устанавливает следующие варианты исполнений фланцев:



Обозначение Чертеж Название
RF
Для классов 150, 300
фланец asme-b16-47 Raised face (соединительный выступ для класса 150 и 300)
RF
Для классов 150, 300
фланец asme-b16-47 Raised face (соединительный выступ для класса 400 и выше)
SM фланец asme-b16-47 Small male face (узкий выступ для класса 300 и выше)
SF фланец asme-b16-47 Small female face (узкая впадина для класса 300 и выше)
LM фланец asme-b16-47 Large male face (широкий  выступ для класса 300 и выше)
LF фланец asme-b16-47 Large female face (широкая  впадина для класса 300 и выше)
ST фланец asme-b16-47 Small tongue face (узкий шип для класса 300 и выше)
SG фланец asme-b16-47 Small groove face (узкий паз для класса 300 и выше)
LT фланец asme-b16-47 Large tongue face (широкий шип для класса 300 и выше)
LG фланец asme-b16-47 Large groove face (широкий паз для класса 300 и выше)
RJF фланец asme-b16-47 Ring joint face (прокладка восьмиугольного или овального сечения для класса 150 и выше)
