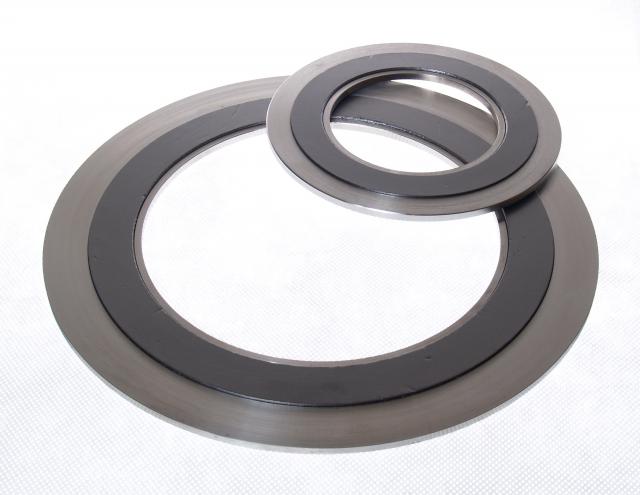

Металло-графитовые прокладки МГ 140



Металло-графитовые прокладки МГ 140



В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака


Прокладки МГ 140 изготавливаются по ТУ 2577-004-56508584-03, предназначены для уплотнения фланцев арматуры, трубопроводов, насосов и аппаратов, их соединительных частей в соответствии с типом прокладки, ее материальным исполнением, конструкцией узла уплотнения и условиями эксплуатации.

Параметры, конструкции и состав марок листовых материалов и прокладок

Наименование

Конструкция

Материалы

Параметры

Конфигурация, применение

МГ140 -1 -Н
МГ140 – 2-У

Схема прокладки МГ 140 1-Н

Армирующий слой:
08Х18Н10,
06Х17Н14М2,
углеродистая сталь

Т,°С: -200-+650

Изготавливаются прокладки любых конфигураций (кольцевые, с отверстиями, с перегородками для т/о, овальные и другие)

Мах диаметр 2000 мм

Листовой материал и прокладки из гибкого терморасширенного графита, армированного одним или двумя слоями перфорированной металлической фольги из углеродистой или нержавеющей стали

Гладкий фланец
Р, МПа

Шип-паз, Выступ-
впадина
Р, МПа

4

12

МГ140 – 3-Н

МГ140-3-У

Схема прокладка МГ 140 3-Н

Армирующий слой:
08Х18Н10, 06Х17Н14М2, углеродистая сталь.

Обтюраторы:
Нерж. сталь

Т,°С: -200-+650

Наличие обтюраторов повышает предельно допустимую температуру и давление; для прокладок большого диаметра - увеличивается прочность при обращении.

Мах диаметр 2000 мм

Прокладки из терморасширенного графита, армированные перфорированной металлической фольгой из углеродистой или нержавеющей стали с металлическими обтюраторами(наружными, внутренними или наружным и внутренним)

Гладкий фланец
Р, МПа

Шип-паз, Выступ-
впадина
Р, МПа

4

12

МГ140 – 4-Н

МГ140 – 4-У

Схема прокладка МГ 140 4-Н

Армирующий слой:
08Х18Н10, 06Х17Н14М2, углеродистая сталь.

Т,°С: -200-+650

Изготавливаются только в виде колец. Рекомендуется для прокладок среднего и большого диаметров.

Мах диаметр 2000 мм

Гладкий фланец
Р, МПа

Шип-паз, Выступ-
впадина
Р, МПа

Прокладки из терморасширенного графита, армированные перфорированной металлической фольгой из углеродистой или нержавеющей стали с концентрическими гофрами

4

15

МГ140 – 5-Н

МГ140-5-У

Схема прокладка МГ 140 5-Н

Армирующий слой
08Х18Н10, 06Х17Н14М2, углеродистая сталь.

Т,°С: -196-+650

Рекомендуется для прокладок большого диаметра ввиду большей прочности и удобства в обращении.

Мах диаметр 2000 мм

Гладкий фланец
Р, МПа

Шип-паз, Выступ-
впадина
Р, МПа

Прокладки из терморасширенного графита на металлической основе с зубчатыми концентрическими канавками из углеродистой или нержавеющей стали

16

50

МГ140 – 6-А

МГ140-6

Схема прокладка МГ 140 6-Н

Армирующий слой:
08Х18Н10, 06Х17Н14М2, углеродистая сталь, алюминий, медь

Т,°С: -200-+650

Изготавливаются в виде кольцевых прокладок и в виде прокладок для теплообменников с перегородками различных конфигураций.

Мах диаметр 3000 мм



Листовой материал и прокладки из гибкого терморасширенного графита в оболочке из металлической фольги

МГ140 – 7-Н

МГ140 – 7-У

Схема прокладка МГ 140 7-Н

Армирующий слой:
08Х18Н10, 06Х17Н14М2, углеродистая сталь, алюминий, медь

Т,°С: -196-+540

Изготавливаются в виде кольцевых прокладок различных конфигураций.

Мах диаметр 3000 мм

Листовой материал и прокладки из гибкого терморасширенного графита, армированного гладкой металлической фольгой из углеродистой или нержавеющей стали



Возможно, Вас могут заинтересовать гост фланцы арматуры.
