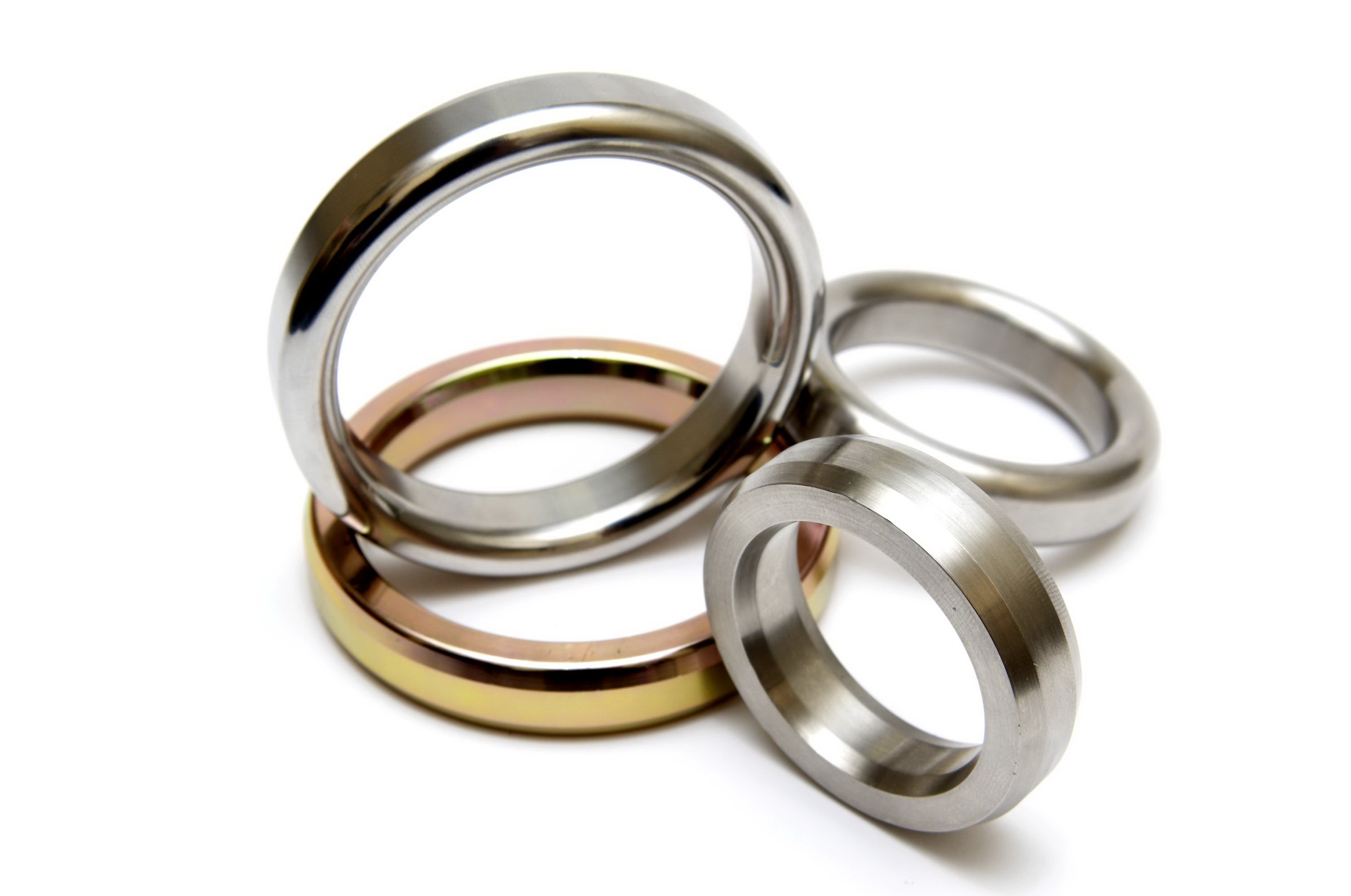

Прокладки восьмиугольного сечения для фланцев

Производство металлических прокладок

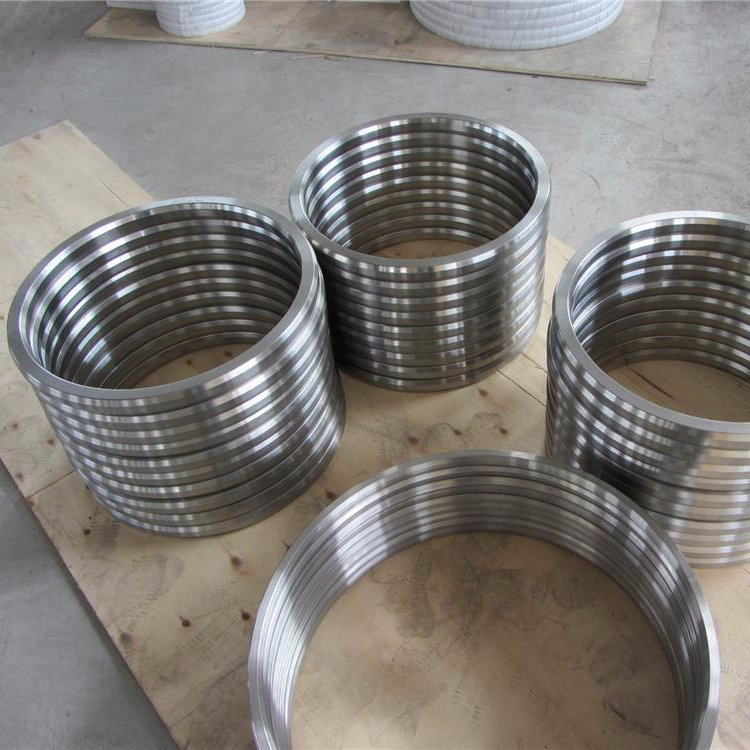

Прокладки металлические восьмиугольного сечения изготавливаются в соответствии со следующими нормативными документами: ОСТ 26-845-73; АТК 26-18-6-93; ГОСТ 28759.8-90.

Предназначены для уплотнения фланцевых соединений, выполненных с исполнением 7 (для прокладок овального сечения) на условное давление Ру 6,3 до 16,0 МПа (от 63 до 160 кгс/см2) и температуру от -70 до 600 °С.

Прокладки могут изготавливаться из стали 08кп по ГОСТ 1577 и 10895 по ГОСТ 11036, стали 08X13 по ГОСТ 7350 или по ГОСТ 5949, из стали 08X18Н10 по ГОСТ 7350 или по ГОСТ 5949.

Согласно нормативным документам, допускается изготовление этих прокладок и из других марок стали в зависимости от требований по эксплуатации.

Применение восьмиугольных стальных прокладок

Линзовые прокладки предназначены для применения в химической и нефтехимической отраслях для систем с повышенными требованиями к безопасности для уплотнения фланцевых соединений арматуры, соединительных частей и трубопроводов на условное давление от 2 до 100 МПа (от 20 до 1000 кгс/см2) и температурой среды от -50 до +510 °С. Изготавливаются по ГОСТ 10493-81.

Линзовая прокладка служит уплотнительным материалом для фланцев с исполнением уплотнительной поверхности 6. Особенность этого исполнения состоит в том, что его конструкция обуславливает применение только линзовой прокладки.

Виды линзовых прокладок

Существует два вида линзовых прокладок: жесткие и компенсирующие. В свою очередь жесткая линза бывает исполнения 1, с буртом, либо исполнения 2, без бурта. Компенсирующие линзы делятся по показателям давления: линза исполнения 1 применяется при давлении до 50 МПа (500 кгс/см2) и линза исполнения 2 при давлении от 63 до 100 МПа (от 630 до 1000 кгс/см2).

Жесткая линза может выдерживать давление до 100 МПа (1000 кгс/см2) и температуру среды от -40 до+510°С.

Примечание. Компенсирующие линзы и вставные кольца к ним должны изготавливаться из одинаковых марок стали.

Примечание. Твердость основного металла прокладки (овального и восьмиугольного сечения) должна быть ниже твердости металла фланца, для того чтобы при осуществлении монтажа прокладка не повредила уплотнительную поверхность фланца и тем самым не нарушила герметичность всего соединения.



Пример комплектации фланцев линзовой прокладкой

Марка стали линзы

Предельные параметры применения

Марка стали фланца

Примечания

Температура, °С

Давление, Ру, кгс/см2

Сталь 20

-40...+200

200...320

Сталь 20

Ж1

14ХГС

-50...+200

400....630

15ГС; 14ХГС

Ж2

12Х18Н10Т 10X117Н13МЗТ

08Х18Н15МЗТ

200...320

12Х18Н10Т 10Х17Н13М2Т 10Х17Н13МЗТ 08Х17Н15МЗТ

Ж 1,2;

К1

400

15ХМ

-50...+400

20...400

18ХЗМВ 20Х2М ЗОХМА 22ХЗМ

50...800

-50...+510

200...500

20ХЗМВФ

Ж1при Т<+400°С;

К1 при Т > +400 °С

630... 1000

Ж2 при Т<+400°С
