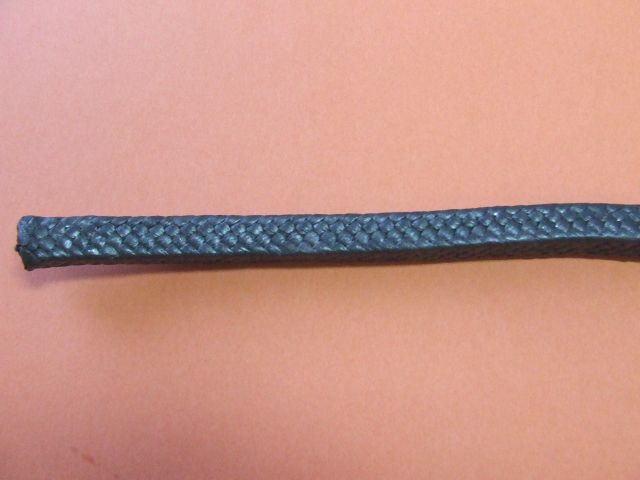

Графитекс 510

Набивка Графитекс 510 изготавливается из чистых волокон экспандированного графитонаполненного фторопласта (ПТФЭ). Сальниковая набивка предназначена для использования на запорной и регулирующей арматуре, плунжерных и низкоскоростных центробежных насосах, смесителях с агрессивными средами, растворителями и паром до 260°С, рН 0-14.

Набивка рекомендуется для применения на оборудовании для химической, фармацевтической, пищевкусовой, нефтеперерабатывающей, металлургической, энерго-теплогенерирующей отрасли и др.

Максимально допустимые значения рабочего давления и скорости скольжения набивки отличаются в зависимости от типа компонента:

1. Для арматурных узлов и поршневых насосов максимально допустимые значения равны 200 атмосфер (20 мегапаскалей) и 2 метра в секунду соответственно;
2. Для центробежных насосов максимально допустимые значения равны 20 атмосфер (2 мегапаскаля) и 5 метров в секунду.

Среды в которых возможно применения графитовой набивки это: кислоты, щелочи, нефть, битум, масла, растворители, питьевая вода, пищевые продукты и др., за исключением высоко сконцентрированной азотной кислоты, фтора и олеума.

Предназначена для уплотнения в арматуре, где не допускается загрязнение рабочей среды.

Аналогична набивкам: МС-510, «Графлекс» Н 4000 (НФ-Э-Г), SPETOPAK SGF 772, ПГН 6300, UrTex Н 6000, НФ-200, 500, ВАТИ 120.

Технические характеристики набивки Графитекс 510

Преимущества сальниковой набивки Графитекс 510

Сальниковая набивка Графитекс 510 изготовлена из прографиченных политетрафторэтиленовых волокон и имеет квадратное сечение. Благодаря отсутствию пустот достигается необходимая плотность при меньших усилиях затяжки гаек сальниковой крышки. При использовании уплотнения арматуры в виде монолитных литых колец из тефлона (фторопласта), если появились протечки, практически невозможно осуществить подтяжку сальника, необходима его замена, тогда как сальниковая набивка послушно реагирует на давление со стороны сальниковой крышки.

Данное уплотняющее изделие имеет низкий коэффициент трения — ниже, чем у 100% политетрафторэтилена. У набивок из 100% ПТФЭ есть существенный недостаток – низкий коэффициент теплопроводности, из-за чего в зоне контакта вала насоса с набивкой возможно сильное местное повышение температуры и выход набивки из строя. В набивке применен графит (материал с высоким коэффициентом теплопроводности), благодаря чему тепло более эффективно рассеивается.

Набивка Графитекс 510 – практически вечная набивка для арматуры благодаря ее уникальной химической инертности (набивка не твердеет с течением времени) и низкому коэффициенту трения (самому низкому среди всех известных волокон). Существуют лишь следующие ограничения по использованию данной набивки: она не должна использоваться при линейных скоростях вала (штока) свыше 3 м/с, а также для уплотнения расплавов щелочных металлов.

Набивка Графитекс 510 обладает высокой прочностью, что позволяет использовать ее в качестве уплотнения для вакуумных систем и при давлении до 150 кгс/см2.

Сальниковая набивка Графитекс 510 характеризуется стабильностью как по своей структуре, так и по объему, что обеспечивает сохранение ее свойств в течение всего периода использования и до извлечения из уплотнительной полости. Извлечение набивки можно осуществить с использованием специального экстрактора для сальников.

Вас также может заинтересовать набивка Графитекс 510 Ф

Компания Карбон Групп предлагает большой выбор сальниковых графитовых набивок Графитекс. Сделать заявку на приобретение продукции, уточнить актуальную стоимость и условия покупки вы можете по телефону +7 (495) 640-95-87
