ASME B16.5 фланцы

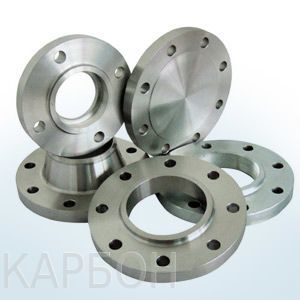

Наиболее распространённым стандартом на фланцы в США является ANSI B16.5.
Этот стандарт, подобно отечественным ГОСТам, содержит описания типоразмеров, ориентировочных масс для фланцев разнообразных Ду и Ру.
Привычное для русского арматурщика название "фланцы воротниковые", например, звучит в ANSI B 16.5 как "Welding Neck Flange".
Изучение зарубежных стандартов на фланцы позволяет учиться на чужих ошибках и успехах.



Характеристики фланцев по американскому стандарту ASME/ANSI B16.5

Наиболее распространённым американским стандартом на стальные фланцы является ASME/ANSI B16.5 «Pipe Flanges and Flanged Fittings» (Трубные фланцы и фланцевые фитинги  от NPS 1/2 до NPS 24).

Этот стандарт, подобно отечественным ГОСТам, содержит описания типоразмеров, ориентировочных масс и допусков для фланцев Ду ½″…24″ (NPS, в дюймах) и Ру классов 150…2500 (Class, в psi).

Список фланцев ASME B16.5:

  • Фланец стальной приварной встык (Welding Neck Flange): фланцы API, ANSI/ASME
  • Фланцы стальные плоские приварные (Slip-on Flanges)
  • Фланцы резьбовые (Threaded Flanges или Screwed Flanges)
  • Фланцы свободные (Lap Joint Flanges, или Lapped Flanges, или Van Stone Flanges)
  • Фланцы раструбные (ANSI/ASME Socket Weld Flanges)
  • Фланцевые заглушки (Blind Flanges ASME/ANSI)
  • Соединительные выступы фланцев ANSI/ASME B16.5
  • Фланцы ASME/ANSI B 16.5 Class 150 (PN20) из кованой стали ASTM-105

Стальные фланцы ASME/ANSI, их конструкция и обработка поверхности

Фланец стальной приварной встык (Welding Neck Flange): фланцы API, ANSI/ASME


Фланец стальной приварной встык по ASME B16.5Фланцы стальные приварные встык (Welding Neck flanges, воротниковые фланцы) обладают наибольшим набором типоразмеров и доступны для всех диаметров и классов давлений. Фланцы воротниковые привариваются к трубе встык. Воротниковые фланцы обеспечивают стойкость соединения к наибольшим нагрузкам и обеспечивают максимальную надёжность соединения трубопровода. По этой причине наиболее актуальным является производство фланцев воротниковых. Такие фланцы обладают конструктивными преимуществами с фланцами остальных типов и применяются в самых ответственных и опасных условиях на объектах атомной энергетики, газовой и нефтехимической промышленности. В случае особо критических условий применяются фланцы воротниковые по стандарту API 6A.



Фланцы стальные плоские приварные (Slip-on Flanges)


Фланец стальной плоский приварной  по ASME B16.5Плоские фланцы (slip-on flanges, дословно переводится как "нацепляющиеся фланцы"), также стандартизованы в большинстве классов давления и величин DN, являются популярными благодаря простоте и применения. Такой кованый фланец насаживается на торец трубы и, как правило, сконструирован так, что вылет фланца за конец трубы составляет около 0,375 "(9,5 мм). Фланцы плоские особенно интенсивно применяются для трубопроводов низких давлений: Class 150 (PN 20) или Class 300 (PN 50). Многие производители фланцев не изготавливают плоские фланцы для более высоких давлений, мотивируя это двумя причинами:

  • соединение между фланцем и трубой не так надёжно, как в соединение воротниковых фланцев (Weld Neck Flanges);
  • способ крепления плоского фланца (ASME Slip On Flange) к трубе влечёт большую восприимчивость к коррозии.



Фланцы резьбовые (Threaded Flanges или Screwed Flanges)

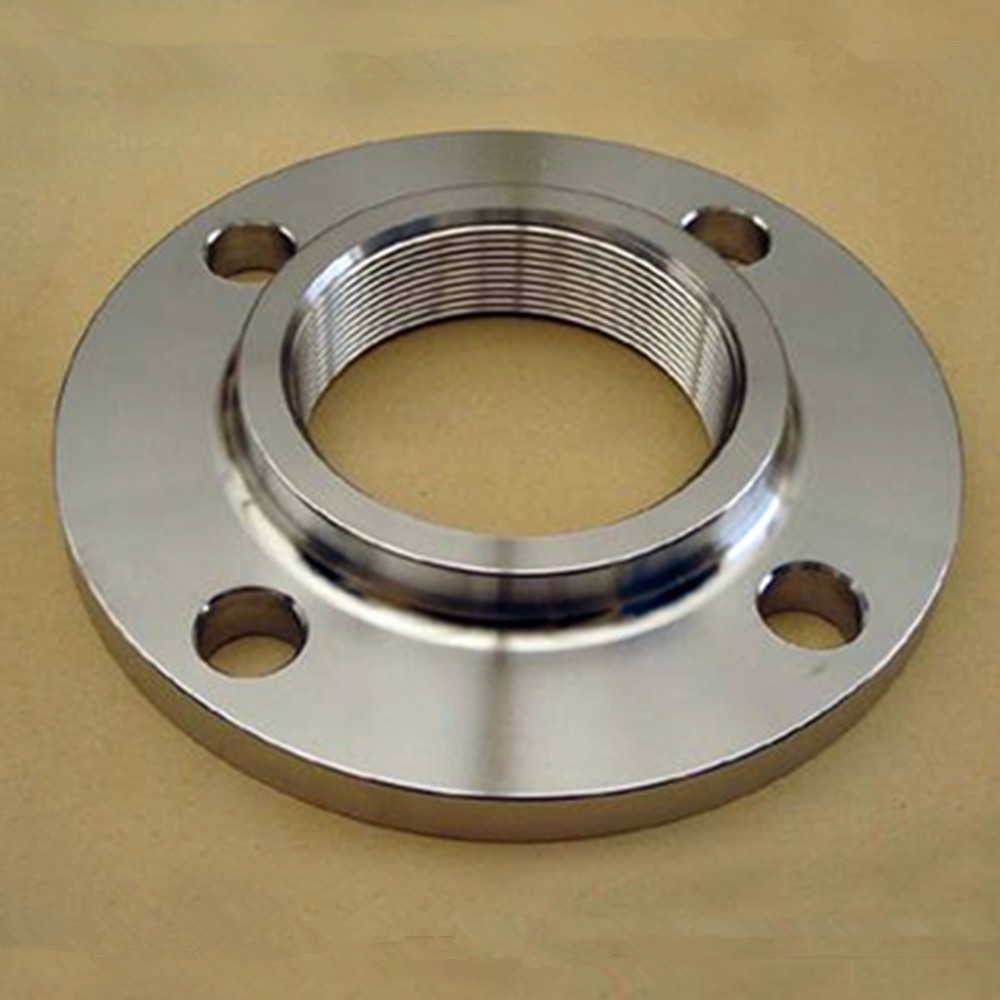

Фланец резьбовой по ASME B16.5Резьбовые фланцы (по номенклатуре ASNE/ANSI, Threaded или Screwed Flanges) прикрепляются к трубе при помощи резьбы, как и другие фитинги с резьбовым соединением. После навинчивания на трубу такой фланец можно приварить к ней для усиления соединения. Хотя резьбовые фланцы ASME стандартизованы американскими нормативными документами для многих классов давлений и условных диаметров, используются резьбовые фланцы в исключительных случаях небольших диаметров и низких классов давлений.







Фланцы свободные (Lap Joint Flanges, или Lapped Flanges, или Van Stone Flanges)

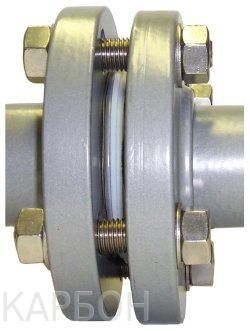

Фланец свободный по ASME B16.5

Конструкция свободных фланцев Lap Joint Flanges подразумевает плотное прижатие концевого приварного кольца или бурта трубы. Фланцы Lapped Flanges ASME/ANSI могут свободно вращаться вокруг трубы, если они не соединены крепежом. Фланцы ASME / ANSI Lap Joint могут использоваться на всех классах давлений и доступны в полном диапазоне размеров. Давление болтов передается на прокладку посредством фланца и уплотнительной поверхности приварного кольца. Преимущества фланцев Lap Joint ANSI / ASME при монтаже и демонтаже. Фланцы имеют следующие особые преимущества при монтаже и демонтаже:

  • свободный поворот вокруг трубы облегчает выравнивание крепежных отверстий для крепежных болтов или шпилек противоположных фланцев;
  • отсутствие контакта фланца с рабочей средой в трубе зачастую позволяет использовать недорогие фланцы из углеродистой стали с нержавеющими трубами;
  • свободные фланцы не контактируют с транспортируемой средой, следовательно, возможно повторное применение фланцев ASME / ANSI, отслуживших даже на сильно подверженных внутренней коррозии трубопроводов.



Фланцы раструбные (ANSI/ASME Socket Weld Flanges)

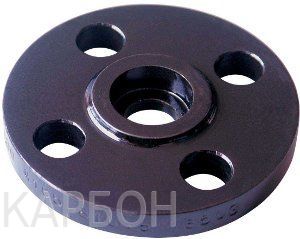

Фланец раструбный по ASME B16.5 Фланцы раструбные ANSI/ASME Socket Weld Flanges похожи на плоские, но имеют конструктивное углубление (гнездо) в задней части фланца, образованное небольшим воротником. При монтаже конец трубы вставляется и вваривается в гнездо фланца. Однако, соединение фланца через гнездо не так прочно, как соединение фланцев приварных встык, поэтому применение такого типа фланца всегда ограничиваются NPS 4 (DN 100) и меньших размеров, и имеют более низкие допуски давлений. Преимуществом гнездовых фланцев ANSI / ASME является лёгкость подготовительных работ и сборки фланцевого соединения.



Фланцевые заглушки (Blind Flanges ASME/ANSI)

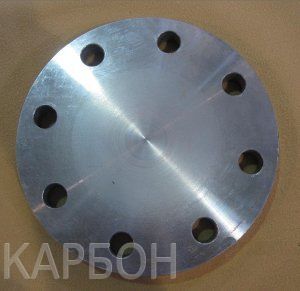

Фланцевые заглушки по ASME B16.5

Фланцевые заглушки (ASME/ANSI, API Blind Flanges) доступны для любых классов давлений и условных диаметров. Глухие фланцы (Blind Flanges) представляют собой цельные металлические диски с соответствующими фланцам болтовыми отверстиями и уплотнительными поверхностями. Применяются стальные фланцевые заглушки в для герметичного перекрытия участка трубопроводных систем и для быстрого доступа к внутренней поверхности трубопровода.





Соединительные выступы фланцев ANSI/ASME B16.5

Фланцы ANSI / ASME класса 150 (PN 20) и фланцы класса 300 (PN 50) всех типов, кроме свободных фланцев, обычно снабжаются уплотнительным соединительным выступом высотой 0.06" (1,6 мм) (которая входит в толщину фланца). Фланцы ANSI более высоких давлений оснащаются выступом в 0,25" (6,4 мм) в дополнение к имеющейся толщине фланца. В таком случае фланцы этих типов могут быть оснащены множеством других уплотнительных поверхностей, таких, как, выступ и впадина, шип, и паз, и т.д. Фланцы свободные изготавливаются с плоской поверхностью, так как фланцы свободные не имеют уплотнительной поверхности.



Фланцы ASME/ANSI B 16.5 Class 150 (PN20) из кованой стали ASTM-105

В качестве примера приведём здесь основные характеристики кованых фланцев ASME/ANSI B 16.5. В строках таблицы с белым фоном представлены характеристики фланцев в американской системе измерений (дюймы, фунты). В строках с серым фоном даны альтернативные значения в единицах измерения системы СИ (миллиметры, килограммы).



NPS Болтовые отверстия   Диаметр воротника   Приближённая масса (вес фланцев ANSI)
DN Кол-во отверстий диам. болт. отв. диам. болт. окр. глубина гнезда основание верх рад. скругл.
  H J K L M N r WN SO, Threaded, SW Blind LJ
½ 4 0.62 2.38 0.38 1.19 0.84 0.12 2 1 1 1
15 4 16 60.3 10 30.2 21.4 3 0.9 0.5 0.5 0.5
¾ 4 0.62 2.75 0.44 1.50 1.05 0.12 2 2 2 2
20 4 16 69.8 11 38.1 26.6 3 0.9 0.9 0.9 0.9
1 4 0.62 3.12 0.50 1.94 1.32 0.12 3 2 2 2
25 4 16 79.4 13 49.2 33.5 3 1.4 0.9 0.9 0.9
4 0.62 3.50 0.56 2.31 1.66 0.19 3 3 3 3
32 4 16 88.9 14 58.7 42.1 5 1.4 1.4 1.4 1.4
4 0.62 3.88 0.62 2.56 1.90 0.25 4 3 4 3
40 4 16 98.4  16 65.1 48.3 61 81 1.4  1.8 1.4
2 4 0.75 4.75 0.69 3.06 2.38 0.31 6 5 5 5
50 4 20 120.6 17 77.6 60.4 8 2.7 2.3 2.3 2.3
4 0.75 5.50 0.75 3.56 2.88 0.31 8 7 7 7
65 4 20 139.7 19 90.5 73.0 8 3.6 3.2 3.2 3.2
3 4 0.75 6.00 0.81 4.25 3.50 0.38 10 8 9 8
80 4 20 152.4 21 107.9 88.9 10 4.5 3.6 4.1 3.6
8 0.75 7.00 - 4.81 4.00 0.38 12 11 13 11
90 8 20 177.8 - 122.2 101.6 10 5.4 5.0 5.9 5.0
4 8 0.75 7.50 - 5.31 4.50 0.44 15 13 17 13
100 8 20 190.5 - 134.9 114.3 11 6.8 5.9 7.7 5.9
5 8 0.88 8.50 - 6.44 5.56 0.44 19 15 20 15
125 8 23 215.9 - 163.5 141.3 11 8.6 6.8 9.1 6.8
6 8 0.88 9.50 - 7.56 6.63 0.50 24 19 26 19
150 8 23 241.3 - 192.1 168.3 13 10.9 8.6 11 8.6
8 8 0.88 11.75 - 9.69 8.63 0.50 39 30 45 30
200 8 23 298.4 - 246.1 219.1 13 17.7 13.6 20.4 13.6
10 12 1.00 14.25 - 12.00 10.75 0.50 52 43 70 43
250 12 26 361.9 - 304.8 273.0 13 23.6 19.5 31.8 19.5
12 12 1.00 17.00 - 14.38 12.75 0.50 80 64 110 64
300 12 26 431.8 - 365.1 323.8 13 36.3 29.0 49.9 29.0
14 12 1.12 18.75 - 15.75 14.00 0.50 110 90 140 105
350 12 29 476.2 - 400.0 355.6 13 50.0 41.0 63.5 47.6
16 16 1.12 21.25 - 18.00 16.00 0.50 140 98 180 140
400 16 29 539.7 - 457.2 406.4 13 64.0 44 5.81 81.6
18 16 1.25 22.75 - 19.88 18.00 0.50 150 130 220 160
450 16 32 577.8 - 504.8 457.2 13 68.0 59.0 99.8 72.6
20 20 1.25 25.00 - 22.0 20.0 0.50 180 165 285 195
500 20 32 635.0 - 558.8 508.0 13 81.6 75.0 129.0 88.5
24 20 1.38 29.50 - 26.12 24.00 0.50 260 220 430 275
600 20 35 749.3 - 663.6 609.6 613 118 99.8 195.0 125.0

Заключение

Изучение зарубежных стандартов на фланцы позволяет учиться на чужих ошибках и успехах. Опыт компании «Карбон Групп», качество трубопроводной продукции и запас деталей трубопроводов на складе дает возможность качественно выполнять регулярные заказы клиентов, и поддерживать высоко конкурентоспособные цены на качественные фланцы ANSI B 16.5.
