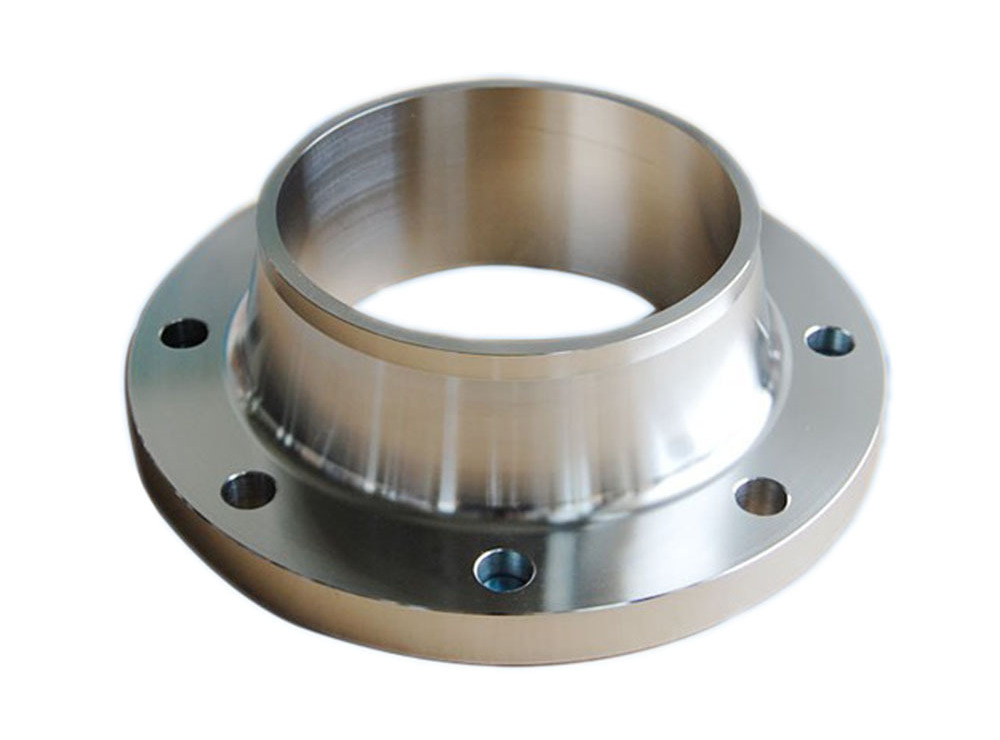

ГОСТ 28759.3 90 – это фланцы для сосудов и аппаратов стальные приварные встык.
Фланцы для сосудов и аппаратов приварные встык отличаются от фланцев для сосудов и аппаратов плоских наличием утолщенной части (воротника, юбки). Такой фланец может выдерживать более высокое давление в трубопроводе. Воротник таких фланцев напоминает юбку, поэтому их еще называют «юбочные фланцы».
Метод изготовления: метод горячей штамповки, метод газовой вырезки, метод гибки из стальной полосы, центробежное электрошлаковое литье (ЦЭШЛ).
Нормативный документ: ГОСТ 28759.3-90.
Условный диаметр: от Ду 400 до Ду 4000.
Условное давление: от 0,6 МПа (6 кгс/см2) до 6,3 МПа (63 кгс/см2).
Температура применения: от — 70° до + 540°.
ГОСТ на аппаратные фланцы используются в химической, нефтехимической, нефтеперерабатывающей и др. отраслей промышленности.
Настоящий стандарт распространяется на стальные приварные встык фланцы для сосудов и аппаратов с внутренним диаметром от 400 до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 мм с условным давлением от 0,6 до 6,3 МПа, при температуре рабочей среды от минус 70 град. С до плюс 540 град. С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК
Конструкция и размеры
Steel butt welded flanges of vessels and apparatus.
Design and dimensions
MKC 71.120.20 ОКП 36 1000, 36 8000
Дата введения 01.01.92
Настоящий стандарт распространяется на стальные приварные встык фланцы для сосудов и аппаратов с внутренним диаметром от 400 до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 мм с условным давлением от 0,6 до 6,3 МПа, при температуре рабочей среды от минус 70 °С до плюс 540 °С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.
Пределы применения фланцев в зависимости от материала и температуры должны соответствовать ГОСТ 28759.1.
Требования и. 1.2 в части показателей «Внутренний диаметр аппарата D», D\, Z>2, D3, Z)4, Z>5, и. 1.4в части показателя «Внутренний диаметр аппарата D» настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
1. КОНСТРУКЦИЯ И РАЗМЕРЫ
1.1. Стандарт устанавливает конструкции фланцев следующих исполнений:

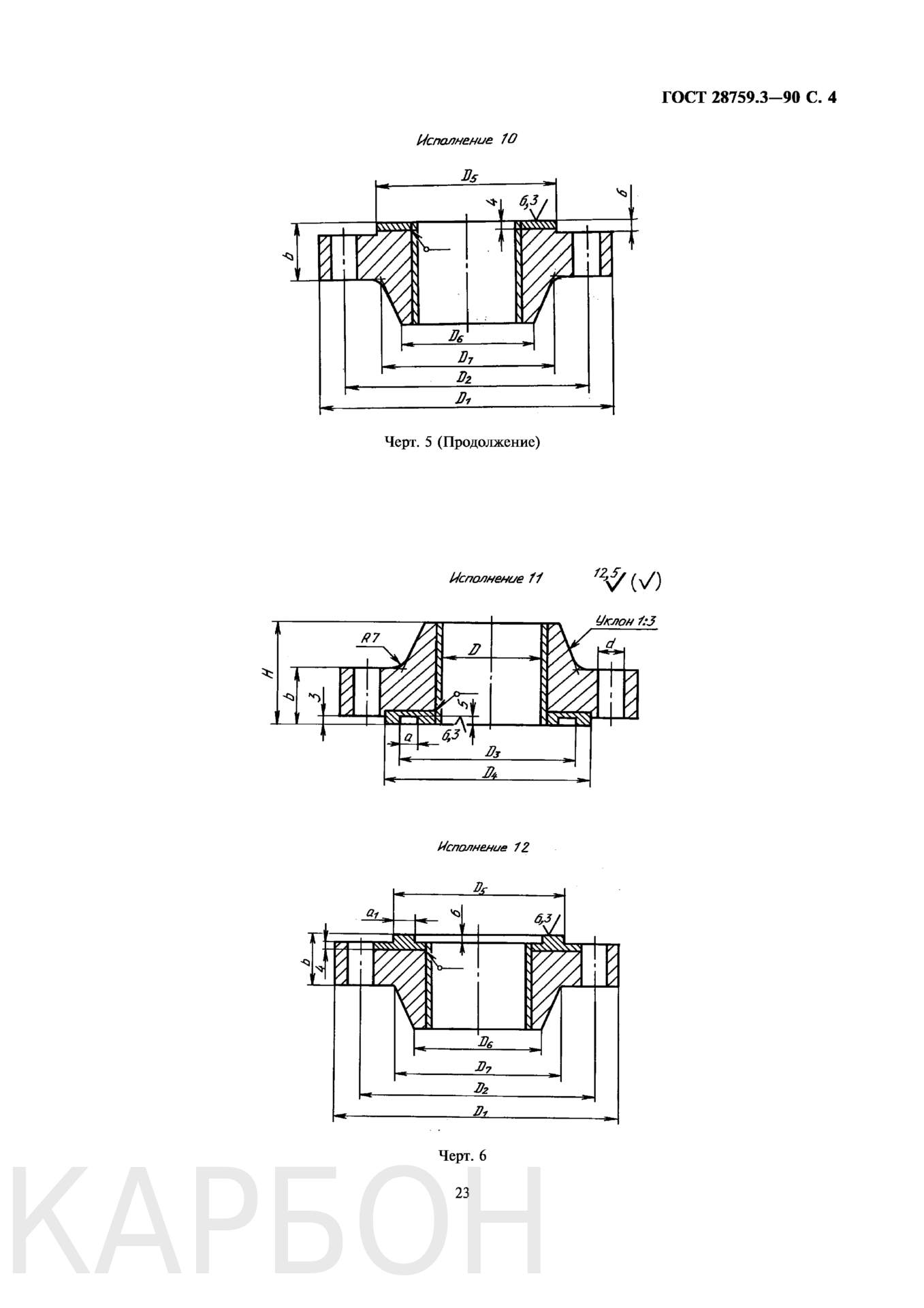

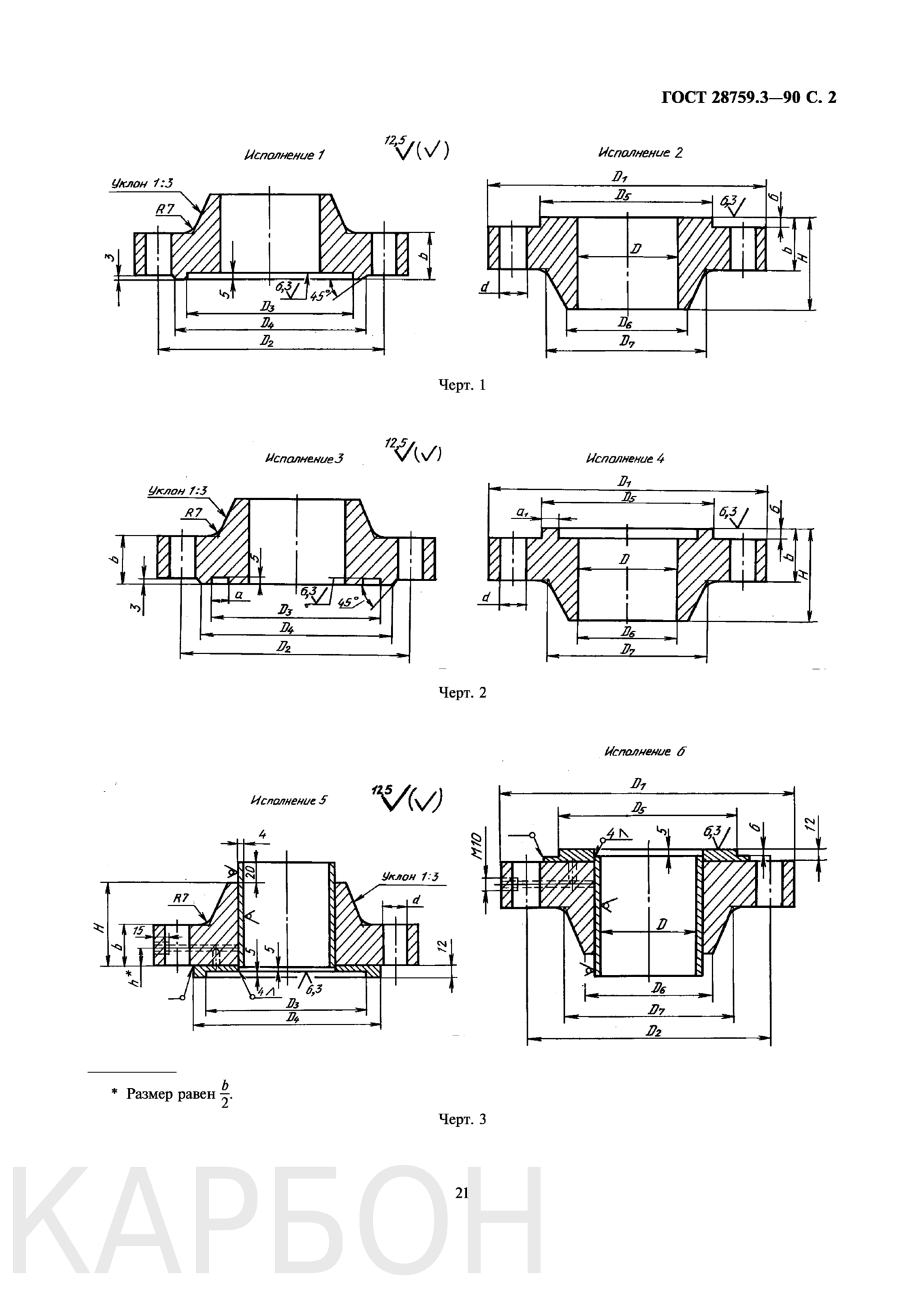

1.2. Конструкция и размеры фланцев должны соответствовать черт. 1—6 и табл. 1 и 2.
Внутренний диаметр аппарата D |
Di |
d2 |
D3 |
Я4 |
a |
а1 |
d7 |
b |
H |
d |
Болты, ШПИЛЬКИ |
Давление условное, МПа |
|||
Дна- метр |
Коли чество |
||||||||||||||
1200 |
1350 |
1310 |
1268 |
1280 |
15,5 |
1266 |
13 |
1220 |
1248 |
50 |
95 |
23 |
М20 |
56 |
1,0 |
1224 |
1256 |
60 |
110 |
1,6 |
|||||||||||
1400 |
1345 |
1296 |
1310 |
1294 |
1238 |
1276 |
70 |
130 |
30 |
М27 |
2,5 |
||||
1455 |
1385 |
1290 |
28 |
1287 |
25 |
1248 |
1302 |
105 |
185 |
40 |
М36 |
48 |
4,0 |
||
1520 |
1440 |
1310 |
1326 |
1307 |
1268 |
1346 |
120 |
235 |
46 |
М42 |
6,3 |
||||
1300 |
1450 |
1410 |
1368 |
1380 |
15,5 |
1366 |
13 |
1320 |
1352 |
55 |
105 |
23 |
М20 |
60 |
1,0 |
1326 |
1360 |
65 |
115 |
1,6 |
|||||||||||
1505 |
1450 |
1400 |
1414 |
1398 |
1338 |
1380 |
70 |
135 |
30 |
М27 |
2,5 |
||||
1560 |
1490 |
1390 |
28 |
1387 |
25 |
1350 |
1408 |
105 |
190 |
40 |
М36 |
52 |
4,0 |
||
1655 |
1565 |
1418 |
1435 |
1415 |
1372 |
1456 |
130 |
255 |
52 |
М48 |
48 |
6,3 |
|||
1400 |
1550 |
1510 |
1470 |
1484 |
15,5 |
1468 |
13 |
1420 |
1452 |
55 |
105 |
23 |
М20 |
68 |
1,0 |
1430 |
1460 |
65 |
110 |
1,6 |
|||||||||||
1610 |
1555 |
1506 |
1520 |
1504 |
1438 |
1484 |
75 |
145 |
30 |
М27 |
64 |
2,5 |
|||
1670 |
1600 |
1495 |
28 |
1492 |
25 |
1454 |
1516 |
105 |
200 |
40 |
М36 |
56 |
4,0 |
||
1770 |
1675 |
1522 |
1545 |
1519 |
1476 |
1562 |
145 |
275 |
58 |
М52 |
44 |
6,3 |
|||
(1500) |
1650 |
1610 |
1570 |
1584 |
17 |
1568 |
14 |
1524 |
1558 |
55 |
105 |
23 |
М20 |
68 |
1,0 |
1680 |
1630 |
1582 |
1598 |
1580 |
1532 |
1564 |
65 |
115 |
27 |
М24 |
1,6 |
||||
1720 |
1660 |
1608 |
1620 |
1606 |
1542 |
1590 |
75 |
145 |
33 |
мзо |
64 |
2,5 |
|||
1815 |
1730 |
1604 |
28,5 |
1601 |
25 |
1560 |
1632 |
115 |
215 |
46 |
М42 |
56 |
4,0 |
||
1880 |
1785 |
1627 |
1645 |
1624 |
1580 |
1672 |
150 |
285 |
58 |
М52 |
52 |
6,3 |
|||
1600 |
1780 |
1730 |
1682 |
1696 |
17,5 |
1679 |
14 |
1626 |
1660 |
55 |
105 |
27 |
М24 |
68 |
1,0 |
1634 |
1668 |
65 |
115 |
76 |
1,6 |
||||||||||
1820 |
1760 |
1708 |
1720 |
1705 |
1642 |
1690 |
80 |
155 |
33 |
МЗО |
68 |
2,5 |
|||
1915 |
1830 |
28,5 |
25 |
1664 |
1732 |
125 |
225 |
46 |
М42 |
60 |
4,0 |
||||
1995 |
1900 |
1732 |
1750 |
1729 |
1686 |
1784 |
155 |
300 |
58 |
М52 |
56 |
6,3 |
|||
1800 |
1980 |
1930 |
1882 |
1896 |
17,5 |
1879 |
14 |
1828 |
1864 |
60 |
115 |
27 |
М24 |
84 |
1,0 |
1836 |
1872 |
70 |
125 |
1,6 |
|||||||||||
2025 |
1965 |
1910 |
1928 |
1907 |
1842 |
1896 |
90 |
170 |
33 |
МЗО |
80 |
2,5 |
|||
2000 |
2185 |
2135 |
2086 |
2100 |
21,5 |
2083 |
18 |
2028 |
2064 |
65 |
130 |
27 |
М24 |
84 |
1,0 |
2036 |
2074 |
80 |
140 |
92 |
1,6 |
||||||||||
2235 |
2175 |
2116 |
2130 |
2113 |
2044 |
2104 |
105 |
195 |
33 |
МЗО |
80 |
2,5 |
|||
2200 |
2385 |
2335 |
2286 |
2300 |
2283 |
2228 |
2270 |
70 |
135 |
27 |
М24 |
88 |
1,0 |
||
2236 |
2278 |
85 |
150 |
104 |
1,6 |
||||||||||
2400 |
2595 |
2540 |
2490 |
2505 |
2487 |
2432 |
2470 |
80 |
135 |
30 |
М27 |
92 |
1,0 |
||
2610 |
2550 |
2496 |
2510 |
2493 |
2440 |
2480 |
110 |
170 |
33 |
МЗО |
88 |
1,6 |
|||
2600 |
2800 |
2745 |
2695 |
2710 |
22 |
2692 |
2632 |
2676 |
85 |
150 |
30 |
М27 |
96 |
1,0 |
|
2815 |
2755 |
2700 |
2715 |
2697 |
2644 |
2684 |
115 |
175 |
33 |
МЗО |
1,6 |
||||
2800 |
3000 |
2945 |
2895 |
2910 |
2892 |
2836 |
2876 |
90 |
150 |
30 |
М27 |
108 |
1,0 |
||
3020 |
2960 |
2906 |
2920 |
2903 |
2848 |
2884 |
125 |
180 |
33 |
МЗО |
104 |
1,6 |
|||
3000 |
3220 |
3160 |
3106 |
3120 |
3103 |
3036 |
3080 |
100 |
160 |
96 |
1,0 |
||||
3048 |
3090 |
135 |
200 |
116 |
1,6 |
||||||||||
3200 |
3420 |
3360 |
3306 |
3320 |
27 |
3303 |
23 |
3236 |
3284 |
105 |
175 |
104 |
1,0 |
||
3252 |
3292 |
145 |
205 |
124 |
1,6 |
||||||||||
3400 |
3600 |
3540 |
3486 |
3500 |
3483 |
3440 |
3466 |
75 |
115 |
100 |
0,6 |
||||
3620 |
3560 |
3506 |
3520 |
3503 |
3486 |
115 |
185 |
108 |
1,0 |
||||||
3600 |
3800 |
3740 |
3686 |
3700 |
21 |
3683 |
23 |
3640 |
3666 |
75 |
115 |
33 |
мзо |
104 |
0,6 |
3820 |
3760 |
3706 |
3720 |
3703 |
3644 |
3686 |
125 |
190 |
112 |
1,0 |
|||||
3800 |
4010 |
3950 |
3896 |
3910 |
3893 |
3840 |
3870 |
85 |
130 |
108 |
0,6 |
||||
4050 |
3980 |
3916 |
3930 |
3913 |
3848 |
3890 |
125 |
190 |
40 |
М36 |
100 |
1,0 |
|||
4000 |
4220 |
4160 |
4106 |
4120 |
27,5 |
4103 |
4040 |
4080 |
90 |
150 |
33 |
мзо |
112 |
0,6 |
|
4250 |
4180 |
4116 |
4130 |
28 |
4113 |
4050 |
4096 |
125 |
195 |
40 |
М36 |
108 |
1,0 |
Сорта мент днища или трубы |
D |
А |
2), |
D, |
А, |
а |
Л |
а1 |
А, |
D1 |
ь |
Н |
d |
Болты, шпильки |
а о § 2 |
|
Дна- метр |
Коли чество |
Давление условное, МПа |
||||||||||||||
426 х 10 |
406 |
535 |
495 |
13,5 |
12 |
426 |
444 |
40 |
70 |
23 |
М20 |
24 |
2,5 |
|||
590 |
530 |
458 |
466 |
15,5 |
457 |
14 |
432 |
460 |
50 |
90 |
33 |
МЗО |
20 |
4,0 |
||
426 х 12 |
402 |
432 |
462 |
70 |
115 |
6,3 |
||||||||||
480 х 12 |
456 |
590 |
550 |
514 |
522 |
13,5 |
513 |
12 |
480 |
494 |
45 |
70 |
23 |
М20 |
24 |
2,5 |
640 |
580 |
508 |
516 |
15,5 |
507 |
14 |
482 |
510 |
55 |
100 |
33 |
МЗО |
20 |
4,0 |
||
530 х 10 |
510 |
640 |
600 |
564 |
572 |
13,5 |
563 |
12 |
532 |
550 |
45 |
70 |
23 |
М20 |
28 |
2,5 |
530 х 12 |
506 |
695 |
635 |
558 |
15,5 |
557 |
14 |
535 |
566 |
60 |
105 |
33 |
МЗО |
24 |
4,0 |
|
630 х 10 |
610 |
740 |
700 |
664 |
672 |
14 |
663 |
12 |
632 |
650 |
50 |
75 |
23 |
М20 |
32 |
2,5 |
630 х 14 |
602 |
795 |
735 |
658 |
16 |
657 |
14 |
635 |
662 |
70 |
115 |
33 |
МЗО |
28 |
4,0 |
|
720 х 10 |
700 |
840 |
800 |
762 |
772 |
14 |
763 |
12 |
720 |
740 |
45 |
75 |
23 |
М20 |
32 |
1,6 |
720 х 14 |
696 |
850 |
810 |
774 |
782 |
773 |
724 |
750 |
50 |
95 |
23 |
М20 |
40 |
2,5 |
Пример условного обозначения фланца исполнения 1, диаметром 1200 мм, на условное давление 2,5 МПа, из стали 12Х18Н10Т:
Фланец 1-1200-2,5- 12Х18Н10Т ГОСТ 28759.3-90
То же, для фланца с прокладкой из фторопласта:
Фланец 1-1200-2,5- Ф-12Х18Н10Т ГОСТ 28759.3-90
П ример условного обозначения фланца для аппарата с обечайкой из труб и с днищами с наружным базовым размером, исполнения 1, диаметром 720 мм, на условное давление 2,5 МПа, из стали 12Х18Н10Т:
Фланец 1- 720-2,5-12Х18Н10Т ГОСТ 28759.3-90
Стоимость фланцев вы можете узнать заполнив форму ниже. Указать фланцы сосудов и аппаратов типы и параметры, которые Вам необходимы.
Тип продукции | Стандарт |
Фланцы раструбные | ASME B16.5 |
Фланец воротниковый | ASME B16.47 |
Фланец плоский стальной | ГОСТ 12821-80 |
Фланец стальные свободные | ГОСТ 12822-80 |
Фланцевые соединения устьевого оборудования |
ГОСТ 28919-91 |
Фланец воротниковый | EN 1092-1 |
Фланцы арматуры | ГОСТ 12815-80 |
Фланцы со вставками | ГОСТ 28814-83 |
Фланцы стальные плоские приварные |
ГОСТ 12820-80 |
Фланцы для сосудов и аппаратов |
ГОСТ 28759.2-90 |
Присоединительные фланцы трубопроводной арматуры |
ГОСТ 33259-2015 |
Фланцы под прокладку восьмиугольного сечения |
ГОСТ 28759.4-90 |
Фланцы резьбовые | ГОСТ 9399-81 |
