Заглушка поворотная Т-ММ-25-01-06

Заглушка поворотная Т-ММ-25-01-06

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака

Заглушка поворотная (ЗП) или обтюратор – это деталь трубопровода. Она предназначена для запирания и реверсирования среды, транспортируемой по трубам.

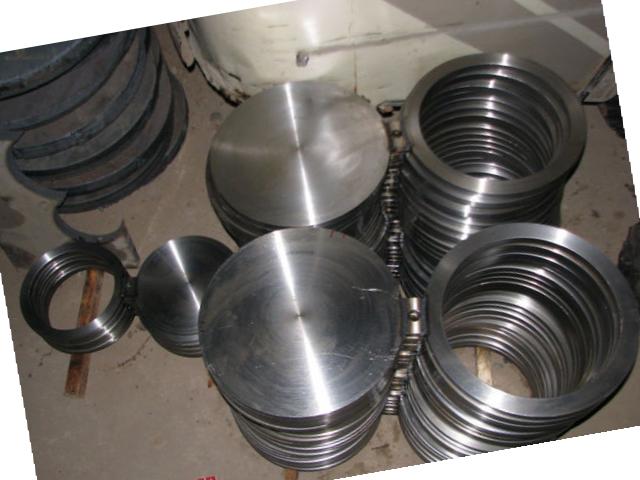

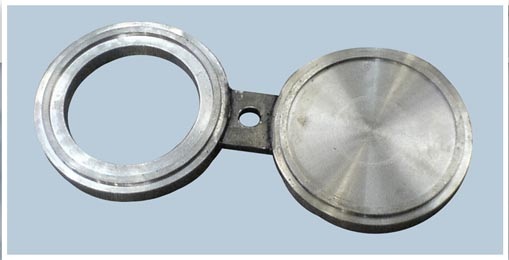

Заглушка поворотная состоит из сплошного диска и стального кольца с перемычкой посередине. По центру перемычки сделано отверстие для поворотной оси. За столь оригинальную геометрию заглушка поворотная получил альтернативное название «очковой заглушки» или «очков Шмидта».

Т ММ 25-01-06 технические требования для поворотных заглушек

Трубная заглушка состоит из двух основных частей – фланцевой и герметичной. Последняя отличается от фланца отсутствием отверстия посередине. Они попеременно разворачиваются вокруг шпильки, обеспечивая 2 режима: «открыто» или «закрыто».

Существуют также простые по конструкции заглушки поворотные ТММ 25-01-06, у которых вместо кольца приварена рукоятка. Для задействования она просто размещается между фланцами труб, перекрывая поток агента, а после завершения работы извлекается оттуда.

Заглушки поворотные помещаются между двумя трубными фланцами. Поэтому, чтобы соединение получилось герметичным, размеры и конструктивное исполнение заглушек должны быть идентичными и полностью соответствовать фланцевому. Требованиям отвечают 3 основные исполнения обтюраторов.



Название




Название фланцевого соединения

Условное давление PN (Ру), кгс/см²

Т, °С

Транспортируемая среда

Заглушка поворотная Т-ММ-25-01-06-01

Заглушка поворотная т-мм-25-01-06-01

с выступом

6 – 25

70 – 650

газ и не агрессивные агенты

Заглушка поворотная Т-ММ-25-01-06-02

Заглушка поворотная т-мм-25-01-06-02

выступ-впадина

6 – 100

ядовитые и взрывоопасные вещества

Заглушка поворотная Т-ММ-25-01-06-03

Заглушка поворотная т-мм-25-01-06-03

шип-паз

6 – 100

Нефтепродукты

В зависимости от объема перекачиваемого агента, изделия выпускаются с условным диаметром DN (Dу) от 10 мм до 600 мм.

К сведению прокладчиков и эксплуататоров трубопроводов!

В нашей компании можно купить заглушки поворотные Т-ММ-25-01-06 с требуемым условным проходом и типом исполнения, оптимально подходящими для установки на объекты со сложными условиями эксплуатации.

Заглушки с рукояткой

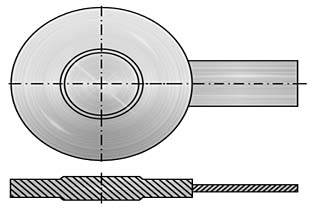

Заглушки с рукояткой, как правило, изготавливаются двумя методами: Первый – литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки; Второй - резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка, которая состоит из двух частей (рукоятка и заглушка), затем эти части обрабатываются на станке, и свариваются между собой. Заглушки с рукояткой, изготовленные методом литья более дешевые, т.к. при таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри заглушки могут присутствовать воздушные полости, которые часто образовываются при таком методе, а значит такие заглушки менее надежные. При изготовлении методом резки из листа металла, остается много отходов, поэтому заглушки с рукояткой, изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри заглушки. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят заглушки с рукояткой:

Заглушка с рукояткой

Как видно из схематичного изображения, приведенного выше, заглушки с рукояткой представляют из себя деталь, состоящую из двух частей - рукоятка и заглушка, сваренных между собой. Заглушки с рукояткой относятся к заглушкам поворотным и  изготавливаются по тому же нормативному документу, что и заглушки поворотные: Т ММ 25 01 06Заглушки с рукояткой по стандарту Т-ММ-25-01-06 могут быть изготовлены в трех различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из трех исполнений заглушек с рукояткой:

заглушка с рукояткой плоская заглушка с рукояткой выступ-впадина заглушки с рукояткой шип-паз

Из вышеприведенных схематичных изображений видно, что Исполнение 1 – это заглушки с рукояткой плоские; Исполнение 2 – это заглушки с рукояткой выступ-впадина; Исполнение 3 – это заглушки с рукояткой шип-паз.

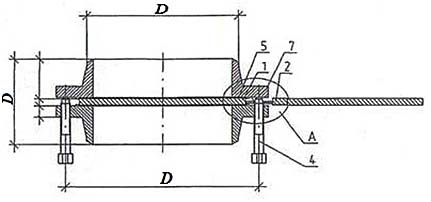

Заглушки с рукояткой монтируются на трубопровод во фланцевое соединение (между концевыми фланцами двух участков трубопровода) и служат для периодического перекрытия трубопровода. Обычно заглушки с рукояткой используются в таких трубопроводах где ведутся какие-либо технические работы или опрессовки, для того чтобы временно перекрыть поток движущейся среды. Т.к. заглушки с рукояткой крепятся между фланцев, то выбирая исполнение заглушки с рукояткой, следует учитывать, с каким фланцем будет соединяться данная заглушка. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит заглушка с рукояткой, смонтированная во фланцевое соединение:



Заглушка с рукояткой

Ниже приведен пример условного обозначения заглушек с рукояткой по Т-ММ-25-01-06:

Заглушка с рукояткой, исполнения 2, с условным проходом 100мм, на давление 6,3МПа из стали марки 20:

Заглушка с рукояткой ЗР(II)100-63-20 Т-ММ-25-01-06

Заглушки с рукояткой, в зависимости от своего исполнения, могут выдерживать давление от 0,6 МПа до 10МПа, а их диаметр варьируется от 10мм до 600мм.

В Т-ММ-25-01-06 есть таблицы, в которых прописаны все возможные характеристики заглушек с рукояткой, изготовленных по этому документу. Пользуясь данными таблицами, вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих заглушек с рукояткой. На нашем сайте Вы всегда можете скачать Т-ММ-25-01-06.

Заглушки поворотные Т-ММ-25-01-06: достоинства и недостатки

Заглушка поворотнаяПоворотные заглушки Т-ММ-25-01-06 имеют ряд неоспоримых преимуществ, среди них главные:

  • дешевле шаровых кранов и задвижек, поэтому незаменимы там, где нет необходимости в частом перекрытии трубопровода;
  • эксплуатационная долговечность, она объясняется отсутствием трущихся деталей и высокой износоустойчивостью материала/стали;
  • относительно небольшая масса по сравнению с запорной арматурой, имеющей аналогичные Dу и Pу.

К недостатку можно отнести отсутствие регулировки потока, обтюраторы работают только в положениях «открыто» и «закрыто».

Компания Карбон Групп предлагает купить заглушки фланцевые поворотные в Москве на выгодных условиях. Наше предприятие имеет возможность изготовить заглушки из других марок сталей, в т.ч. 15Х5М, 08Х18Н10Т, 12Х18Н10Т, исходя из условий эксплуатации, по нормативно-технической документации, утвержденной в установленном порядке.
