Графитовые прокладки для фланцев

прокладка графитовая

Прокладки уплотнительные изготовляются путем вырубки из армированного и неармированного листового материала.

Используются для уплотнения фланцевых соединений с гладкими уплотнительными поверхностями, с поверхностями типа «выступ-впадина» и «шип-паз» арматуры, трубопроводов, сосудов, аппаратов, насосов и аналогичного оборудования в химической, нефтеперерабатывающей, энергетической и других отраслях промышленности.

Возможно, Вас заинтересуют прокладки овального сечения стальные

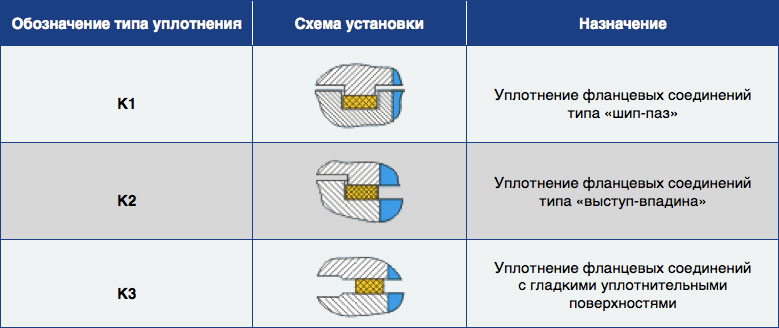

Тип уплотнения:


уплотнительные прокладки для фланцевых соединений

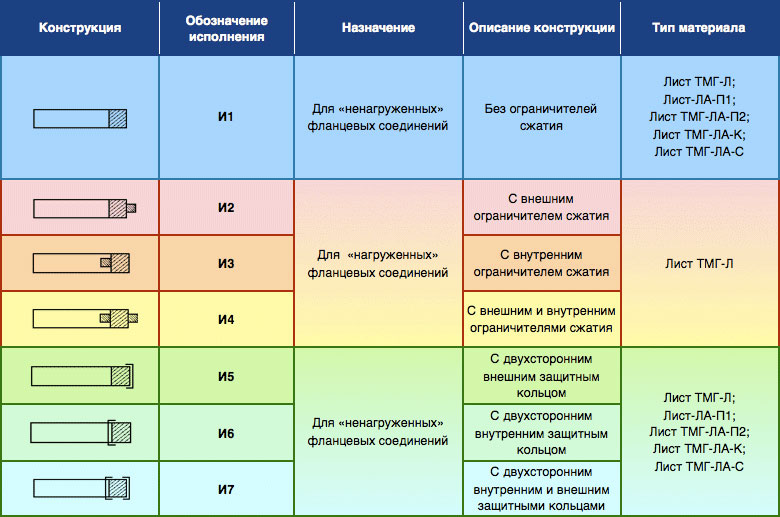

В зависимости от назначения прокладки изготавливаются таких типов:

прокладка для фланцевых соединений трубопроводов

Примечание: «Ненагруженное» - соединение, в котором на прокладку воздействуют усилия обжатия фланцев и рабочее давление среды; «Нагруженное» - соединение, в котором на прокладку воздействуют, кроме усилия обжатия фланцев и рабочего давления среды, дополнительные усилия от расширения и деформации трубопроводов (фланцев), гидродинамические, термоциклические и другие усилия, что вызывает необходимость установки ограничителя сжатия.

Место установки ограничителя сжатия определяется конструкцией и размерами фланцевого соединения. Для исключения контакта материала прокладки  с окислительной средой независимо от ее температуры или с воздухом при температуре фланца больше 400°С, прокладки оснащаются защитными приспособлениями (обтюраторами) из ленты из нержавеющей стали, толщиной 0,2-0,3 мм.

Запросите цены, условия, сроки поставки

Введите имя:

Ваш телефон: (обязательно)

Ваш E-mail: (обязательно)

Напишите Ваш заказ:

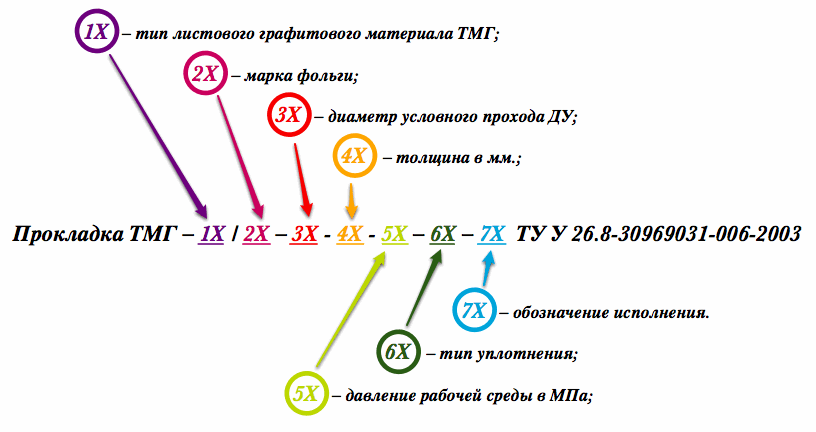

Обозначение при заказе:

прокладки для уплотнения фланцевых соединений

Примеры обозначения прокладок уплотнительных ТМГ®:

Расшифровка артикула: Прокладка уплотнительная графитовая, изготовленная из графитового листа типа ТМГ-ЛА-П1 на основе фольги марки С1, для аппарата с диаметром условного прохода Ду=400 мм., толщиной 3,0 мм.; давление рабочей среды 1,6 МПа, уплотнение типа К3 (уплотнение фланцевого соединения с гладкими уплотнительными поверхностями), исполнения И5 (с двухсторонним внешним защитным кольцом).

Расшифровка артикула: Прокладка уплотнительная графитовая, изготовленная из графитового листа типа ТМГ-Л на основе фольги марки В1, Дн=35 мм., Двн=14 мм., толщиной 2,0 мм.; давление рабочей среды 0,6 МПа, уплотнение типа К3 (уплотнение фланцевого соединения с гладкими уплотнительными поверхностями), исполнения И1 (отсутствуют ограничители сжатия и защитные кольца).
