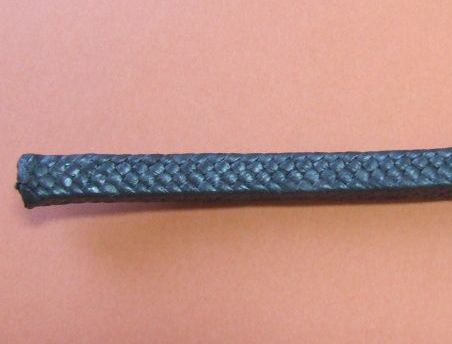

Графитекс 510 Ф

Набивка плетеная из волокон экспандированного графитонаполненного фторопласта (ПТФЭ) пропитанная фторопластовой суспензией «Графитекс» 510 Ф

Аналогична набивкам: «Графлекс» Н 4000, ВАТИ 120, НФ-201, ПГН 6300,UrTex Н 6000, SPETOPAK SGF 772.



Марка

рН

среды

t,°С

Максимально допустимые

параметры эксплуатации

Узел уплотнения

Давление

среды Р, МПа

Скорость скольжения,м/с

«Графитекс» 510 Ф

0-14

-200 — +280

20,0

2,0

Арматура

2,0

5,0

Центробежные насосы

20,0

2,0

Поршневые насосы

Набивка изготавливается из чистых волокон экспандированного графитонаполненного фторопласта (ПТФЭ) и пропитывается ПТФЭ суспензией.

Предназначена для уплотнения в арматуре, где не допускается загрязнение рабочей среды.

Преимущества Графитекс 510 Ф в эксплуатации

· Сальниковая набивка «Графитекс» 510 Ф изготовлена из прографиченных политетрафторэтиленовых волокон и имеет в точности квадратное сечение. Пропитка волокон суспензией фторопласта практически полностью защищает набивку «Графитекс» 510 Ф от расплетания на срезе. Благодаря отсутствию пустот достигается необходимая плотность при меньших усилиях затяжки гаек сальниковой крышки. При использовании уплотнения арматуры в виде монолитных литых колец из тефлона (фторопласта), если появились протечки, практически невозможно осуществить подтяжку сальника, необходима его замена, тогда как сальниковая набивка «Графитекс» 510 Ф послушно реагирует на давление со стороны сальниковой крышки.

· У набивки «Графитекс» 510 Ф чрезвычайно низкий коэффициент трения — ниже, чем у 100% политетрафторэтилена. У набивок из 100% ПТФЭ есть существенный недостаток – низкий коэффициент теплопроводности, из-за чего в зоне контакта вала насоса с набивкой возможно сильное местное повышение температуры и выход набивки из строя. В набивке «Графитекс» 510 Ф применен графит (материал с высоким коэффициентом теплопроводности), благодаря чему тепло более эффективно рассеивается.

Набивка «Графитекс» 510 Ф – практически вечная набивка для арматуры благодаря ее уникальной химической инертности (набивка не твердеет с течением времени) и низкому коэффициенту трения (самому низкому среди всех известных волокон). Существуют лишь следующие ограничения по использованию данной набивки: она не должна использоваться при линейных скоростях вала (штока) свыше 3 м/с, а также для уплотнения расплавов щелочных металлов.

Набивка «Графитекс» 510 Ф обладает высокой прочностью. Благодаря этому она может быть использована от уплотнения вакуума до давлений в 150 кгс/см2.

Сальниковая набивка «Графитекс» 510 Ф предназначена для использования на запорной и регулирующей арматуре, плунжерных и низкоскоростных центробежных насосах, смесителях с агрессивными средами, растворителями и паром до 260°С, рН 0-14.

Набивка рекомендуется для применения на оборудовании для химической, фармацевтической, пищевкусовой, нефтеперерабатывающей, металлургической, энерго-теплогенерирующей отрасли и др.

Среды: кислоты, щелочи, нефть, битум, масла, растворители, питьевая вода, пищевые продукты и др., за исключением высоко сконцентрированной азотной кислоты, фтора и олеума.

Чтобы извлечь сальниковую набивку применяется сальниковый экстрактор.
