Фланцы ГОСТ 28759.4 90



Фланцы ГОСТ 28759.4 90

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака

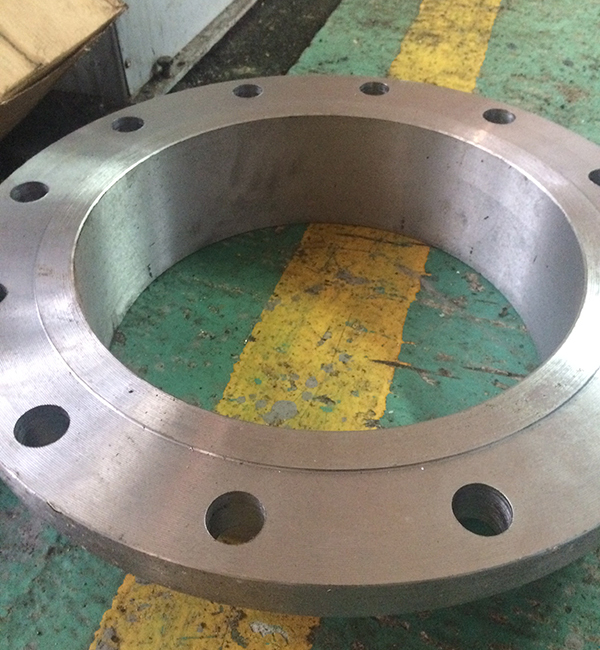

Фланцы ГОСТ 28759.4-90 – это фланцы для сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения.

Метод изготовления: метод горячей штамповки, метод газовой вырезки, метод гибки из стальной полосы, центробежное электрошлаковое литье (ЦЭШЛ).

Нормативный документ: ГОСТ 28759.4-90.

Условный диаметр: от Ду 400 до Ду 1600.

Условное давление: от 6,3 МПа (63 кгс/см2) до 16,0 МПа (160 кгс/см2).

Температура применения: от – 70° до + 540°.

Область применения

Фланцы ГОСТ 28759.4 90 предназначены для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.

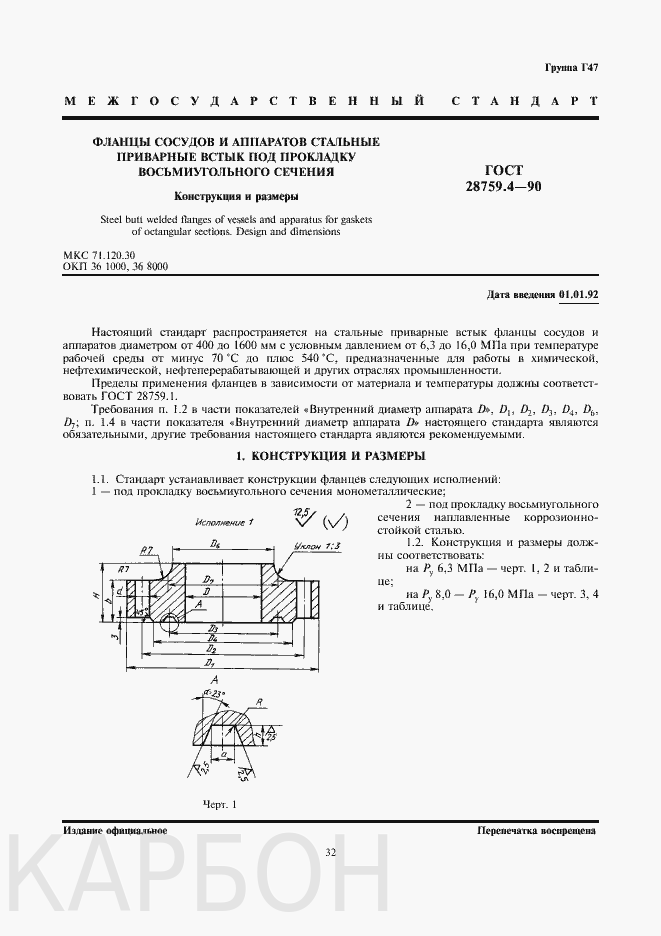

Настоящий стандарт распространяется на стальные приварные встык фланцы сосудов и аппаратов диаметром от 400 до 1600 мм с условным давлением от 6,3 до 16,0 МПа при температуре рабочей среды от минус 70°С до плюс 540°С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.

Пределы применения фланцев в зависимости от материала и температуры должны соответствовать ГОСТ 28759.1.

Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D, мм», D1D2D3D4D6D7; п. 5 в части показателя «Внутренний диаметр аппарата D» настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

Конструкция и размеры

1.1. Стандарт устанавливает конструкции фланцев следующих исполнений:

1 - под прокладку восьмиугольного сечения монометаллические;

2 - под прокладку восьмиугольного сечения наплавленные коррозионно-стойкой сталью.

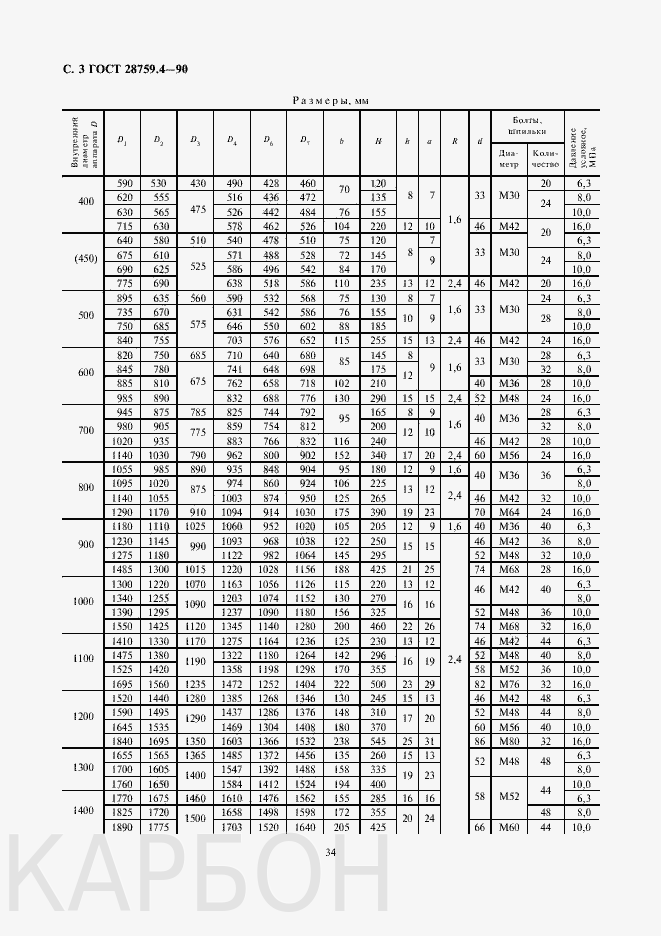

1.2. Конструкция и размеры должны соответствовать:

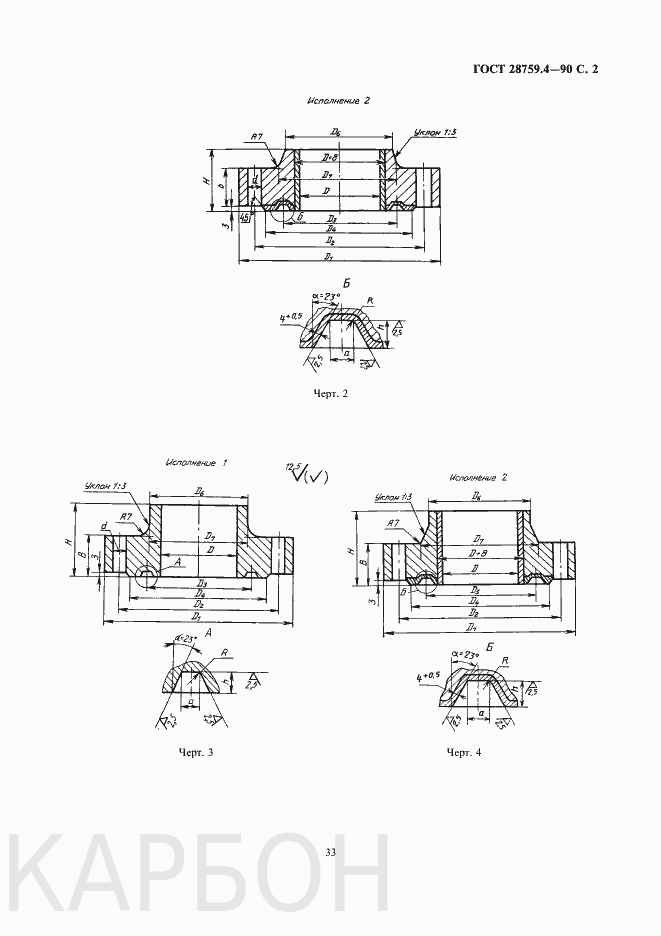

на Ру 6,3 МПа - черт. 1, 2 и таблице,

на Ру 8,0 - Ру 16,0 МПа - черт. 3, 4 и таблице.

ГОСТ 28759.4 90

гост 28759.4 90

Исполненения аппаратных фланцев ГОСТ 28759.4-90

гост 28759.4 90



гост 28759.4 90

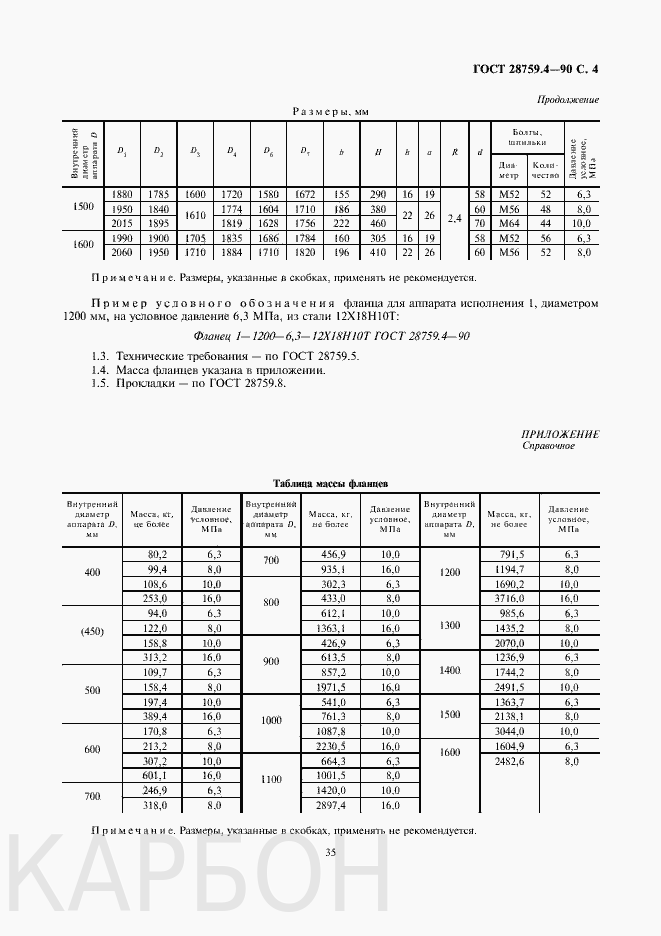

Пример условного обозначения фланца для аппарата исполнения 1 диаметром 1200 мм на условное давление 6,3 МПа из стали 12Х18Н10Т.

Фланец 1-1200-63-12Х18Н10Т ГОСТ 28759.4-90

1.3. Технические требования по ГОСТ 28759.5.



1.4. Масса фланцев указана в приложении.

1.5. Прокладки по ГОСТ 28759.8.

гост 28759.4 90
