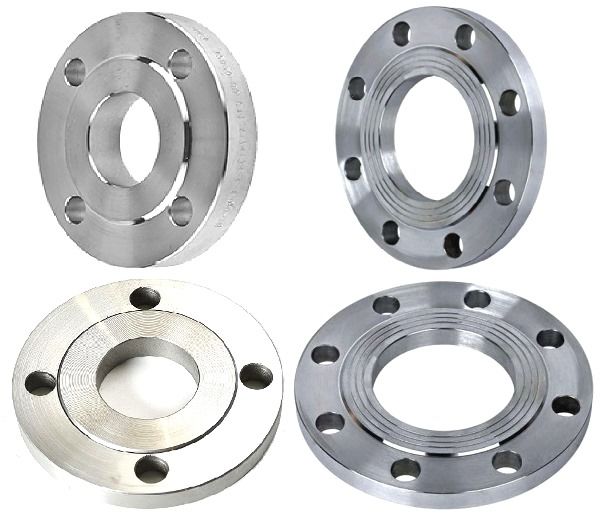

Плоские фланцы ГОСТ 12820-80



В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака







Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см кв.). Конструкция и размеры





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ
НА Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2)

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 12820-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ
на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2)

Конструкция и размеры

Steel plane welded flanges for Pnom
from 0,1 to 2,5 MPa (from 1 to 25 kgf/cm2).
Design and dimensions

ГОСТ
12820-80

Срок действия с 01.01.83
до 01.01.93


Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Py от 0,1 до 2,5 МПа (от 1 до 25 кгс/см кв.) и температуру от 203 до 573 К (от минус 70 до плюс 300 град. С)



ГОСТ 12820 80 фланцы стальные плоские приварные конструкция

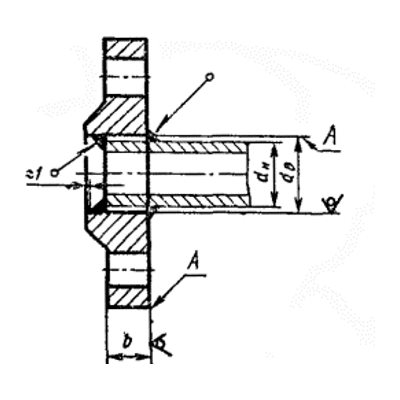

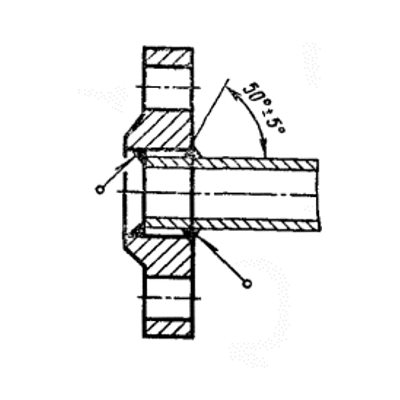

Для Ру 0,1 - 1,0 МПа  (1 - 10 кгс/см2) Для Ру 1,6 и 2,5 МПа (16 и 25 кгс/см2)
Конструкция фланцев по ГОСТ 12820-80 Конструкция фланцев по ГОСТ 12820-80



Примечания:

1. Допускается обработка поверхностей А с шероховатостью Ra £ 100 мкм.

2. Допускается выполнять угол фаски под сварной шов (55 ± 3)°.

Фланец ГОСТ 12820 80 размеры

 Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 0,1 и 0,25 МПа (1 и 2,5 кгс/см2)

Ру,

атм

Ду,

мм.

D,

мм.

D о,

мм.

D 1,

мм.

D w,

мм.

b,

мм.

h,

мм.

d,

мм.

К-во отв.n,

шт.

Вес,

кг.

1 и 2,5

10

75-1,2

50+-0,5

35+-1

15+0,4

8+1,-0,4

2+-0,5

11+0,43

4

0,25

1 и 2,5

15

80-1,2

55+-0,5

40+-1

19+0,4

8+1,-0,4

2+-0,5

11+0,43

4

0,29

1 и 2,5

20

90-1,2

65+-0,5

50+-1

26+0,5

10+1,-0,4

2+-0,5

11+0,43

4

0,45

1 и 2,5

25

100-1,2

75+-0,5

60+-1

33+0,5

10+1,-0,4

2+-0,5

11+0,43

4

0,55

1 и 2,5

32

120-1,2

90+-0,5

70+-1

39+0,5

10+1,-0,4

2+-0,5

14+0,43

4

0,79

1 и 2,5

40

130-1,2

100+-0,5

80+-2

46+0,6

10+1,-0,4

3+-0,7

14+0,43

4

0,95

1 и 2,5

50

140-1,5

110+-0,5

90+-2

59+0,7

10+1,-0,4

3+-0,7

14+0,43

4

1,04

1 и 2,5

65

160-1,8

130+-0,5

100+-2

78+0,7

11+1,-0,4

3+-0,7

14+0,43

4

1,39

1 и 2,5

80

185-1,85

150+-0,5

128+-2

91+0,87

11+1,-0,4

3+-0,7

18+0,43

4

1,84

1 и 2,5

100

205-1,85

170+-0,5

148+-2

110+0,87

11+1,-0,4

3+-0,7

18+0,43

4

2,14

1 и 2,5

125

235-2,2

200+-0,5

178+-2

135+0,87

13+1-0,4

3+-0,7

18+0,43

8

2,60

1 и 2,5

150

260-3,2

225+-0,5

202+-2

161+1

13+2-0,5

3+-1

18+0,52

8

3,43

1 и 2,5

200

315-3,2

280+-0,5

258+-2

222+1,15

15+2-0,5

3+-1

18+0,52

8

4,73

1 и 2,5

250

370-3,6

335+-0,5

312+-2

273+1,2

18+2-0,5

3+-1

18+0,52

12

6,95

1 и 2,5

300

435-3,6

395+-0,5

365+-2

325+1,2

18+2-0,5

4+-1

22+0,52

12

9,33

1 и 2,5

350

485-3,6

445+-0,5

415+-2

377+1,2

18+2-0,5

4+-1

22+0,52

16

10,45

1 и 2,5

400

535-3,6

495+-0,5

465+-2

426+-1,2

18+2-0,5

4+-1

22+0,52

16

11,64

1 и 2,5

450

590

550+-0,5

520+-2

480+-1,2

20+2-0,5

4+-1

22+0,52

16

14,56

1 и 2,5

500

640-3,6

600+-0,5

570+-2

530+-1,2

20+2-0,5

4+-1

22+0,52

16

16,01

1 и 2,5

600

755-3,6

705+-0,5

670+-2

630+-1,2

20+2-0,5

5+-1

26+0,52

20

21,35

1 и 2,5

700

860-3,6

810+-0,5

775+-2

720+-1,2

21+2-0,5

5+-1

26+0,52

24

29,15

1 и 2,5

800

975-3,6

920+-0,5

880+-2

820+-1,2

21+2-0,5

5+-1

30+0,52

24

26,63

1 и 2,5

900

1075-3,6

1020+-0,5

980+-2

920+-1,2

23+2-0,5

5+-1

30+0,52

24

44,20

1 и 2,5

1000

1175-3,6

1120+-0,5

1080+-2

1020+-1,2

25+2-0,5

5+-1

30+0,52

28

52,58

 Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 0,6 МПа (6 кгс/см2)

Ру,

атм

Ду,

мм.

D,

мм.

D о,

мм.

D 1,

мм.

D w,

мм.

b,

мм.

h,

мм.

d,

мм.

К-во отв.n,

шт.

Вес,

кг.

6

10

75-1,2

50+-0,5

35+-1

15+0,4

10+1,-0,4

2+-0,5

11+0,43

4

0,31

6

15

80-1,2

55+-0,5

40+-1

19+0,4

10+1,-0,4

2+-0,5

11+0,43

4

0,33

6

20

90-1,2

65+-0,5

50+-1

26+0,5

12+1,-0,4

2+-0,5

11+0,43

4

0,53

6

25

100-1,2

75+-0,5

60+-1

33+0,5

12+1,-0,4

2+-0,5

11+0,43

4

0,64

6

32

120-1,2

90+-0,5

70+-1

39+0,5

13+1,-0,4

2+-0,5

14+0,43

4

1,01

6

40

130-1,2

100+-0,5

80+-2

46+0,6

13+1,-0,4

3+-0,7

14+0,43

4

1,21

6

50

140-1,5

110+-0,5

90+-2

59+0,7

13+1,-0,4

3+-0,7

14+0,43

4

1,33

6

65

160-1,8

130+-0,5

100+-2

78+0,7

13+1,-0,4

3+-0,7

14+0,43

4

1,63

6

80

185-1,85

150+-0,5

128+-2

91+0,87

15+1,-0,4

3+-0,7

18+0,43

4

2,44

6

100

205-1,85

170+-0,5

148+-2

110+0,87

15+1,-0,4

3+-0,7

18+0,43

4

2,85

6

125

235-2,2

200+-0,5

178+-2

135+0,87

17+1-0,4

3+-0,7

18+0,43

8

3,88

6

150

260-3,2

225+-0,5

202+-2

161+1

17+2-0,5

3+-1

18+0,52

8

4,39

6

200

315-3,2

280+-0,5

258+-2

222+1,15

19+2-0,5

3+-1

18+0,52

8

5,89

6

250

370-3,6

335+-0,5

312+-2

273+1,2

20+2-0,5

3+-1

18+0,52

12

7,67

6

300

435-3,6

395+-0,5

365+-2

325+1,2

20+2-0,5

4+-1

22+0,52

12

10,28

6

350

485-3,6

445+-0,5

415+-2

377+1,2

22+2-0,5

4+-1

22+0,52

12

12,58

6

400

535-3,6

495+-0,5

465+-2

426+-1,2

24+2-0,5

4+-1

22+0,52

16

15,20

6

450

590

550+-0,5

520+-2

480+-1,2

24+2-0,5

4+-1

22+0,52

16

17.25

6

500

640-3,6

600+-0,5

570+-2

530+-1,2

25+2-0,5

4+-1

22+0,52

16

19,72

6

600

755-3,6

705+-0,5

670+-2

630+-1,2

25+2-0,5

5+-1

26+0,52

20

26,24

6

700

860-3,6

810+-0,5

775+-2

720+-1,2

27+2-0,5

5+-1

26+0,52

24

36,68

6

800

975-3,6

920+-0,5

880+-2

820+-1,2

27+2-0,5

5+-1

30+0,52

24

46,14

6

900

1075-3,6

1020+-0,5

980+-2

920+-1,2

29+2-0,5

5+-1

30+0,52

24

55,10

6

1000

1175-3,6

1120+-0,5

1080+-2

1020+-1,2

31+2-0,5

5+-1

30+0,52

28

64,36

 Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 1,0 МПа (10 кгс/см2)

Ру,

атм

Ду,

мм.

D,

мм.

D о,

мм.

D 1,

мм.

D w,

мм.

b,

мм.

h,

мм.

d,

мм.

К-во отв.n,

шт.

Вес,

кг.

10

10

90-1,2

60+-0,5

42+-1

15+0,4

10+1,-0,4

2+-0,5

14+0,43

4

0,46

10

15

95-1,2

65+-0,5

47+-1

19+0,4

10+1,-0,4

2+-0,5

14+0,43

4

0,51

10

20

105-1,2

75+-0,5

58+-1

26+0,5

12+1,-0,4

2+-0,5

14+0,43

4

0,74

10

25

115-1,2

85+-0,5

68+-1

33+0,5

12+1,-0,4

2+-0,5

14+0,43

4

0,89

10

32

135-1,2

100+-0,5

78+-1

39+0,5

14+1,-0,4

2+-0,5

18+0,43

4

1,40

10

40

145-1,2

110+-0,5

88+-1

46+0,6

15+1,-0,4

3+-0,7

18+0,43

4

1,71

10

50

160-1,5

125+-0,5

102+-1

59+0,7

15+1,-0,4

3+-0,7

18+0,43

4

2,06

10

65

180-1,8

145+-0,5

122+-1

78+0,7

17+1,-0,4

3+-0,7

18+0,43

4

2,80

10

80

195-1,85

160+-0,5

133+-1

91+0,87

17+1,-0,4

3+-0,7

18+0,43

4

3,19

10

100

215-1,85

180+-0,5

158+-1

110+0,87

19+1,-0,4

3+-0,7

18+0,43

8

3,96

10

125

245-2,2

210+-0,5

184+-2

135+0,87

21+1-0,4

3+-0,7

18+0,43

8

5,40

10

150

280-3,2

240+-0,5

212+-2

161+1

21+2-0,5

3+-1

22+0,52

8

6,62

10

200

335-3,2

295+-0,5

268+-2

222+1,15

21+2-0,5

3+-1

22+0,52

8

8,05

10

225

365-3,2

325+-0,5

295+-2

245+1,15

21+2-0,5

3+-1

22+0,52

8

9,30

10

250

390-3,6

350+-0,5

320+-2

273+1,2

23+2-0,5

3+-1

22+0,52

12

10,65

10

300

440-3,6

400+-0,5

370+-2

325+1,2

24+2-0,5

4+-1

22+0,52

12

12,90

10

350

500-3,6

460+-0,5

430+-2

377+1,2

24+2-0,5

4+-1

22+0,52

16

15,85

10

400

565-3,6

515+-0,5

482+-2

426+1,2

26+2-0,5

4+-1

26+0,52

16

21,56

10

450

615-3,6

565+-0,5

532+-2

480+1,2

26+2-0,5

4+-1

26+0,52

20

22,76

10

500

670-3,6

620+-0,5

585+-2

530+1,2

28+2-0,5

4+-1

26+0,52

20

27,70

10

600

780-3,6

725+-0,5

685+-2

630+1,2

31+2-0,5

5+-1

30+0,52

20

39,40

10

700

895-3,6

840+-0,5

800+-2

720+1,2

34+2-0,5

5+-1

30+0,52

24

59,46

10

800

1010-3,6

950+-0,5

905+-2

820+1,2

37+2-0,5

5+-1

33+0,52

24

79,16

10

900

1110-3,6

1050+-0,5

1005+-2

920+1,2

40+2-0,5

5+-1

33+0,52

28

94,13

10

1000

1220-3,6

1160+-0,5

1110+-2

1020+1,2

43+2-0,5

5+-1

36+0,52

28

118,43

 Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 1,6 МПа (16 кгс/см2)

Ру,

атм

Ду,

мм.

D,

мм.

D о,

мм.

D 1,

мм.

D w,

мм.

b,

мм.

h,

мм.

d,

мм.

К-во отв.n,

шт.

Вес,

кг.

16

10

90-1,2

60+-0,5

42+-1

15+0,4

12+1,-0,4

2+-0,5

14+0,43

4

0,54

16

15

95-1,2

65+-0,5

47+-1

19+0,4

12+1,-0,4

2+-0,5

14+0,43

4

0,61

16

20

105-1,2

75+-0,5

58+-1

26+0,5

14+1,-0,4

2+-0,5

14+0,43

4

0,86

16

25

115-1,2

85+-0,5

68+-1

33+0,5

16+1,-0,4

2+-0,5

14+0,43

4

1,17

16

32

135-1,2

100+-0,5

78+-1

39+0,5

16+1,-0,4

2+-0,5

18+0,43

4

1,58

16

40

145-1,2

110+-0,5

88+-1

46+0,6

17+1,-0,4

3+-0,7

18+0,43

4

1,96

16

50

160-1,5

125+-0,5

102+-1

59+0,7

19+1,-0,4

3+-0,7

18+0,43

4

2,58

16

65

180-1,8

145+-0,5

122+-1

78+0,7

21+1,-0,4

3+-0,7

18+0,43

4

3,42

16

80

195-1,85

160+-0,5

133+-1

91+0,87

21+1,-0,5

3+-0,7

18+0,43

4

3,71

16

100

215-1,85

180+-0,5

158+-1

110+0,87

23+1,-0,5

3+-0,7

18+0,43

8

4,73

16

125

245-2,2

210+-0,5

184+-2

135+0,87

25+2,-0,5

3+-0,7

18+0,43

8

6,38

16

150

280-3,2

240+-0,5

212+-2

161+1

25+2,-0,5

3+-1

22+0,52

8

7,81

16

200

335-3,2

295+-0,5

268+-2

222+1,15

27+2,-0,5

3+-1

22+0,52

12

10,10

16

250

405-3,6

355+-0,5

320+-2

273+1,2

28+2,-0,5

3+-1

26+0,52

12

14,49

16

300

460-3,6

410+-0,5

370+-2

325+1,2

28+2-0,5

4+-1

26+0,52

12

17,78

16

350

520-3,6

470+-0,5

430+-2

377+1,2

30+2-0,5

4+-1

26+0,52

16

22,88

16

400

580-3,6

525+-0,5

482+-2

426+1,2

34+2-0,5

4+-1

30+0,52

16

31,00

16

450

640-3,6

585+-0,5

532+-2

480+1,2

38+2-0,5

4+-1

30+0,52

20

39,64

16

500

710-3,6

650+-0,5

585+-2

530+1,2

44+2-0,5

4+-1

33+0,52

20

57,01

16

600

840-3,6

770+-0,5

685+-2

630+1,2

45+2-0,5

5+-1

36+0,52

20

80,03

16

700

910-3,6

840+-0,5

800+-2

720+1,2

47+2-0,5

5+-1

36+0,52

24

84,21

16

800

1020-3,6

950+-0,5

905+-2

820+1,2

49+2-0,5

5+-1

39+0,52

24

104,41

16

900

1120-3,6

1050+-0,5

1005+-2

920+1,2

54+2-0,5

5+-1

39+0,52

28

128,60

16

1000

1255-3,6

1170+-0,5

1110+-2

1020+1,2

58+2-0,5

5+-1

42+0,52

28

179,37

 Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 2,5 МПа (25 кгс/см2)

Ру,

атм

Ду,

мм.

D,

мм.

D о,

мм.

D 1,

мм.

D w,

мм.

b,

мм.

h,

мм.

d,

мм.

К-во отв.n,

шт.

Вес,

кг.

25

10

90-1,2

60+-0,5

42+-2

15+0,4

14+1,-0,4

2+-0,5

14+0,43

4

0,63

25

15

95-1,2

65+-0,5

47+-2

19+0,4

14+1,-0,4

2+-0,5

14+0,43

4

0,70

25

20

105-1,2

75+-0,5

58+-2

26+0,5

16+1,-0,4

2+-0,5

14+0,43

4

0,98

25

25

115-1,2

85+-0,5

68+-2

33+0,5

16+1,-0,4

2+-0,5

14+0,43

4

1,17

25

32

135-1,2

100+-0,5

78+-2

39+0,5

18+1,-0,4

2+-0,5

18+0,43

4

1,77

25

40

145-1,2

110+-0,5

88+-4

46+0,6

19+1,-0,4

3+-0,7

18+0,43

4

2,18

25

50

160-1,5

125+-0,5

102+-4

59+0,7

21+1,-0,4

3+-0,7

18+0,43

4

2,71

25

65

180-1,8

145+-0,5

122+-4

78+0,7

21+1,-0,4

3+-0,7

18+0,43

8

3,22

25

80

195-1,85

160+-0,5

133+-4

91+0,87

23+1,-0,5

3+-0,7

18+0,43

8

4,06

25

100

230-1,85

190+-0,5

158+-4

110+0,87

25+1,-0,5

3+-0,7

22+0,52

8

5,92

25

125

270-2,2

220+-0,5

184+-4

135+0,87

27+2,-0,5

3+-0,7

26+0,52

8

8,26

25

150

300-3,2

250+-0,5

212+-4

161+1

27+2,-0,5

3+-1

26+0,52

8

10,12

25

200

360-3,2

310+-0,5

278+-4

222+1,15

29+2,-0,5

3+-1

26+0,52

12

13,34

25

250

425-3,6

370+-0,5

335+-4

273+1,2

31+2,-0,5

3+-1

30+0,52

12

18,90

25

300

485-3,6

430+-0,5

390+-4

325+1,2

32+2-0,5

4+-1

30+0,52

16

23,95

25

350

550-3,6

490+-0,5

450+-4

377+1,2

38+2-0,5

4+-1

33+0,52

16

34,35

25

400

610-3,6

550+-0,5

505+-4

426+1,2

40+2-0,5

4+-1

36+0,52

16

44,62

25

450

660-3,6

600+-0,5

555+-4

480+1,2

44+2-0,5

4+-1

36+0,52

20

51,80

25

500

730-3,6

660+-0,5

615+-4

530+1,2

48+2-0,5

4+-1

36+0,52

20

67,30

25

600

840-3,6

770+-0,5

720+-4

630+1,2

49+2-0,5

5+-1

39+0,52

20

90,87

25

700

960-3,6

875+-0,5

820+-4

720+1,2

55+2-0,5

5+-1

42+0,52

24

126,82

25

800

1075-3,6

990+-0,5

930+-4

820+1,2

63+2-0,5

5+-1

48+0,52

24

181,43








Цены на фланец по ГОСТ 12820-80



Диаметр/Давление Ру 6 Ру 10 Ру 16 Ру 25
Фланцы Ду15 по запросу по запросу по запросу по запросу
Фланцы Ду20 по запросу по запросу по запросу по запросу
Фланцы Ду25 по запросу по запросу по запросу по запросу
Фланцы Ду32 по запросу по запросу по запросу по запросу
Фланцы Ду40 по запросу по запросу по запросу по запросу
Фланцы Ду50 по запросу по запросу по запросу по запросу
Фланцы Ду65 по запросу по запросу по запросу по запросу
Фланцы Ду80 по запросу по запросу по запросу по запросу
Фланцы Ду100 по запросу по запросу по запросу по запросу
Фланцы Ду125 по запросу по запросу по запросу по запросу
Фланцы Ду150 по запросу по запросу по запросу по запросу
Фланцы Ду200 по запросу по запросу по запросу по запросу
Фланцы Ду250 по запросу по запросу по запросу по запросу
Фланцы Ду300 по запросу по запросу по запросу по запросу
Фланцы Ду350 по запросу по запросу по запросу по запросу
Фланцы Ду400 по запросу по запросу по запросу по запросу
Фланцы Ду450 по запросу по запросу по запросу по запросу
Фланцы Ду500 по запросу по запросу по запросу по запросу
Фланцы Ду600 по запросу по запросу по запросу по запросу
Фланцы Ду700 по запросу по запросу по запросу по запросу
Фланцы Ду800 по запросу по запросу по запросу по запросу
Фланцы Ду900 по запросу по запросу по запросу по запросу
Фланцы Ду1000 по запросу по запросу по запросу по запросу
Фланцы Ду1200 по запросу по запросу по запросу по запросу
Фланцы Ду1400 по запросу по запросу по запросу по запросу

Похожие изделия

Тип продукции Стандарт
Фланцы раструбные ASME B16.5
Фланец воротниковый ASME B16.47
Фланец плоский стальной ГОСТ 12821-80
Фланец стальные свободные ГОСТ 12822-80
Фланцевые соединения
устьевого оборудования
ГОСТ 28919-91
Фланец воротниковый EN 1092-1
Фланцы арматуры ГОСТ 12815-80
Фланцы со вставками ГОСТ 28814-83
Фланцы для сосудов
и аппаратов
ГОСТ 28759.2-90
Присоединительные фланцы
трубопроводной арматуры
ГОСТ 33259-2015
Фланцы аппаратные ГОСТ 28759.3-90
Фланцы под прокладку
восьмиугольного сечения
ГОСТ 28759.4-90
Фланцы резьбовые ГОСТ 9399-81

Стоимость фланцев вы можете узнать заполнив форму ниже. Указать типы и параметры, которые Вам необходимы.

­Оставить заявку на расчёт цен и сроков поставки

Пожалуйста, заполните все обязательные поля.
Отправляя эту форму, вы принимаете нашу политику конфиденциальности.
Размер ограничения для каждого файла 2 MB
    captcha
    Перезагрузить





    Каталог товаров

    stars

    2015-2018 © ООО “КАРБОН ГРУПП” Уплотнительные материалы Все права защищены

    Яндекс.Метрика
