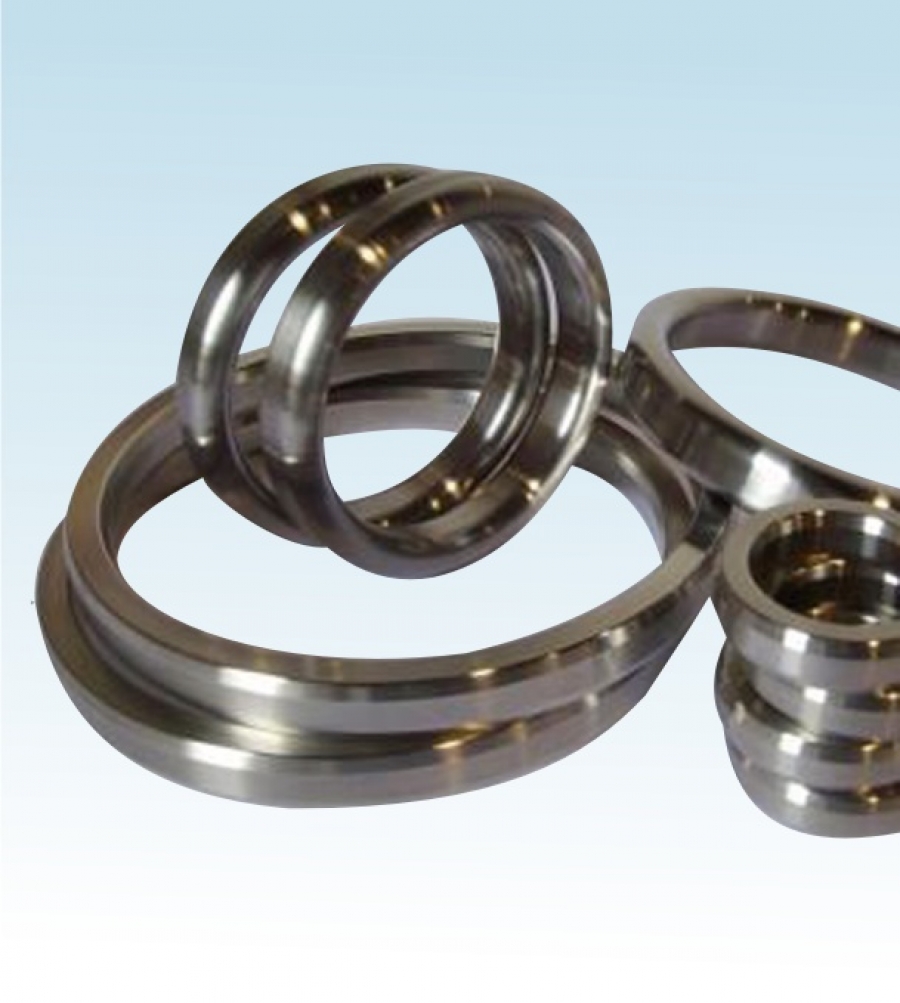

Прокладки овального сечения стальные по стандарту ОСТ 26-845-73.
Текущий стандарт предназначен для прокладок стальных восьмиугольного и овального сечения для фланцевых соединений трубопроводов и арматуры по ОСТ 26-842-73 и ОСТ 26-838-73 на общепринятое давление Ру 64-160 кгс/см2 (6,278-15,696 MПa) и количество градусов от -70 и до +600 °С.

Размеры овальных прокладок ОСТ 26-845-73 типа 1:

Прокладки овальные ОСТ 26-845-73



Проход условный фланца, Dу

Давление условное Ру, кгс/см2

D8

b

h

R

Прокладка 15

64, 100, 160

35

8

14

4,0

Прокладка 20

45

Прокладка 25

50

Прокладка 32

65

Прокладка (40)

75

Прокладка 50

64, 100

85

11

18

5,5

160

95

Прокладка (65)

64, 100, 160

110

Прокладка 80

64, 100

115

160

130

Прокладка 100

64, 100

145

160

160

Прокладка (125)

64, 100

175

160

190

Прокладка 150

64, 100

205

160

13

20

6,5

Прокладка 200

64, 100

265

11

18

5,5

160

275

16

22

8,0

Прокладка 250

64, 100

320

11

18

5,5

160

330

16

22

8,0

Прокладка 300

64, 100

375

11

18

5,5

160

380

22

30

11

Прокладка 350

64

420

11

18

5,5

100

16

22

8,0

160

22

30

11

Прокладка 400

64

480

11

18

5,5

100

16

22

8,0

160

22

30

11



Пример условного обозначения прокладки типа 1 на Dу 300 мм, Ру 160 кгс/см2 из стали марки 08 кп по ГОСТ 1050-60:
Прокладка 1-300-160-08кп ОСТ 26-845-73.

Размеры овальных прокладок ОСТ 26-845-73 типа 2:



Проход условный фланца, Dу Давление условное Ру, кгс/см2 D8 b h h1 Mасса теоретическая, кг Применяемость
200 160 275 16 22 10 2,02
250 330 2,42
300 100 375 11 18 8 1,60
160 380 22 30 12 5,08
350 100 420 16 22 10 3,08
160 22 30 12 5,60
400 100 480 15 22 10 3,52
160 22 30 12 6,40



Технические требования:

  1. Прокладку производят, используя низкоуглеродистую сталь 08 кп по ГОСТ 1050-60, легированную сталь марки 08Х13 (ОX13), 08X18H10 (0Х18Н10) или 08Х18Н10Т (0Х18Н10Т) по ГОСТ 5632-72. Разрешено использовать сталь Э12 по ГОСТ 11036-64 по 4МТУ1-534-68, если фланцы созданы с помощью углеродистой или марганцово-кремнистой стали. Прокладки из стали 08 кп и Э12 изготавливают под температурой от -40 до +475°С;
  2. Риски, вмятины и другие деформации не допускаются на торовидных поверхностях повальных прокладок;
  3. На прокладке возможно присутствие одного поперечного сварного шва. Показатель твердости металла сварного шва и основного металла не должен отличатся больше, чем на 25 НВ;
  4. Прокладки, при изготовлении которых использовали легированную сталь, термически обрабатывают;
  5. После процедуры на поверхности прокладки должны отсутствовать отслаивающиеся окалины. Цвета побежалости допускаются;
  6. Твердость основного металла прокладок должна быть ниже твердости металла фланца. Отличие в твердости металла фланцев и прокладок овального сечения должна быть не менее 20 НВ;
  7. Замер твердости должен производиться не менее чем в трех точках, расположенных по окружности на поверхностях контакта с канавкой фланцев под углом 120°.

Правила приемки:

  1. Завод-изготовитель проводит приемку прокладок с техническим контролем. Все прокладки должны быть проверены.
  2. Одна партия содержит не больше 1000 прокладок. Под партией понимается совокупность прокладок одного типоразмера и материала.
  3. Во время приема проверяют:
  • осматривают наружный вид;
  • проверяют качество металла посредством сертификатов;
  • с помощью спец. инструмента и заготовленного шаблона проверяют размеры прокладок;
  • проверяют твердость каждой прокладки.

Упаковка, маркировка и документация:

1. Прокладки должны быть очищены от грязи и стружки и предохранены от коррозии.

2. На боковой поверхности прокладок наносится цветная полоса, соответствующая марке стали, из которой изготовлена прокладка, установлены следующие цвета:

  • для прокладок из низкоуглеродистой стали - красный;
  • для прокладок из стали 08Х18Н10 - желтый;
  • для прокладок из стали 08Х18Н10Т - коричневый;
  • для прокладок из стали 08Х13 - синий.

3. Прокладки упаковывают в деревянные ящики, бочки и в тару других видов, обеспечивающую сохранность упакованных изделий, причем каждая прокладка в отдельности должна быть завернута в бумагу.

4. Вес упакованных прокладок брутто не должен превышать 120 кгс - при упаковке в бочки и 80 кгс - при упаковке в тару других видов, кроме пакетов и коробок, в последних вес брутто не должен превышать 7,5 кгс.

5. В каждую тару упаковывают прокладки одного размера и одной марки стали.

6. На торцевой стенке ящика или бочки (а у других видов тары на какой-либо поверхности по усмотрению завода-изготовителя) наносится стойкой краской:

  • наименование или товарный знак завода-изготовителя;
  • обозначение прокладки;
  • количество прокладок;
  • вес нетто;
  • клеймо ОТК.

7. Партия прокладок при отправке потребителю должна сопровождаться документом, удостоверяющим соответствие прокладок требованиям настоящего стандарта.

Документ должен содержать:

  • товарный знак завода-изготовителя;
  • обозначение прокладки;
  • марку стали;
  • количество прокладок;
  • результаты приемки;
  • номер настоящего стандарта.

Прокладка овального сечения ост 26 260 461 99

Статус: не действующий
Обозначение: ОСТ 26-845-73
Название русское: Фланцевые соединения арматуры и трубопроводов. Прокладки овального и восьмиугольного сечения стальные. Конструкция и размеры. Технические требования
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения: 1975-01-01
Дата окончания срока действия: 1980-01-01
Утверждён в: Минхиммаш СССР (01.01.1975)
Опубликован в: № 1975
Область и условия применения: Стандарт распространяется на прокладки стальные овального и восьмиугольного сечения для фланцевых соединений арматуры и трубопроводов по ОСТ 26-838-73 и ОСТ 26-842-73 на условное давление Ру 64-160 кгс/см2 (6,278-15,696 МПа) и температуру от минус 70 до плюс 600 град. Цельсия
Заменяет собой:
  • ОН 26-02-125-69
Оглавление: 1 Конструкция и размеры
2 Технические требования
3 Правила приемки
4 Упаковка, маркировка и документация
