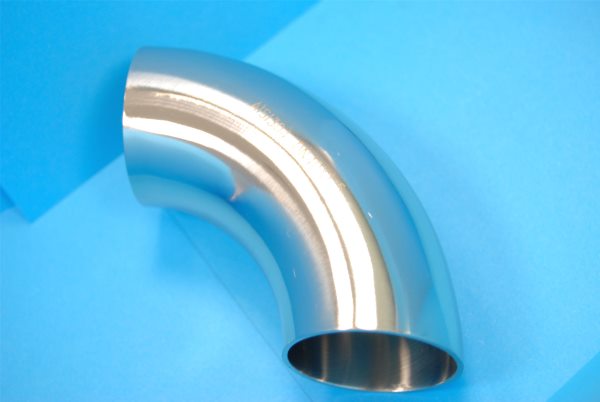

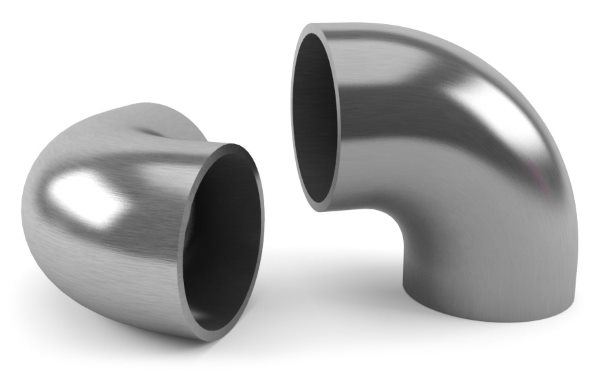

Отводы из нержавеющей стали ГОСТ 17375 01

Отводы из нержавеющей сталиОтводы  90 град.
ТУ 1468-001
сталь 12Х18Н10Т.







ГОСТ 17375-01 отводы
материал: AISI 321 (12X18H10Т)

Исполнение 1.

Эскиз DN Dн x S, мм R, мм масса, кг
Отводы
ГОСТ 17375-01 15 21,3х2 28 0,04
15 21,3х3,2 28 0,06
20 26,9х2 29 0,06
20 26,9х3,2 29 0,08
25 33,7х2,3 38 0,11
25 33,7х3,2 38 0,16
32 42,4х2,6 48 0,19
32 42,4х3,6 48 0,26
40 48,3х2,6 57 0,26
40 48,3х3,6 57 0,6
50 60,3х2,9 76 0,5
50 60,3х4 76 0,67
150 168,3х4,5 229 6,5

Исполнение 2.
Эскиз DN Dн x S, мм R, мм масса, кг











































Отводы
ГОСТ 17375-01

20 25х2,5 38 0,1
20 25х3 38 0,1
25 32х2,5 38 0,2
25 32х3 38 0,2
32 38х3 48 0,2
40 45х3 60 0,3
50 57х3 75 0,5
50 57х3,5 75 0,6
50 57х4,5 75 0,7
50 57х5 75 0,8
65 76х3,5 100 1,0
65 76х4,5 100 1,3
65 76х5 100 1,4
80 89х3,5 120 1,4
80 89х4,5 120 1,7
80 89х6 120 2,3
100 108х4 150 2,5
100 108х5 150 3,1
100 108х6 150 3,6
100 114х4 150 2,6
125 133х4 190 3,8
125 133х5 190 4,8
150 159х4,5 225 6,1
150 159х6 225 8,1
200 219х6 300 15,0
200 219х8 300 20,0
200 219х10 300 25,0
200 219х12 300 29,0
250 273х6 375 23,0
250 273х8 375 31,0
250 273х10 375 39,0
250 273х12 375 46,0
300 325х8 450 45,0
300 325х10 450 56,0
300 325х12 450 66,0
350 377х10 525 75,0
400 426х10 600 97,0
500 530х10 750 153,0

Отводы из нержавеющей стали: сфера применения, особенности производства

Отводы из нержавеющей стали 12х18н10т ГОСТ предназначены для формирования направления трубопроводной магистрали. Они представляют собой трубообразную изогнутую деталь, монтируемую в поворотных точках системы. Задача отводов — обеспечить беспрепятственное прохождение транспортируемой субстанции по любому уровню магистрали, исключить образование застойных участков, сохранить скорость потока на протяжении всего трубопровода.

Запросите цены, условия, сроки поставки

Введите имя:

Ваш телефон: (обязательно)

Ваш E-mail: (обязательно)

Напишите Ваш заказ:

Отводы из нержавеющей стали цена

Важнейшим условием эффективной эксплуатации отводов является их техническое соответствие общей структуре трубопровода, то есть отводы (нержавеющая сталь) должны сочетаться со стыкуемыми участками по материалу, диаметру, рабочим параметрам, климатическим показателям. Кроме того, при комплектации магистрали отводами необходимо учитывать характер транспортируемого вещества и инертность трубопроводного компонента к его химическому воздействию. Нержавеющая сталь значительно расширяет перечень групп трубопроводов для монтажа отводов. Комплектующие из этого материала показаны к использованию в магистралях, подающих среды повышенной опасности, температуры и агрессивности.

Методы изготовления отводов

Производство отводов из нержавеющей стали осуществляется по нескольким технологиям, каждая из которых обеспечивает долговечность, прочность, антикоррозийность изделия. В зависимости от метода производства различают следующие типы отводов:

  • цельнотянутый;
  • холодногнутый;
  • штампованный;
  • штампосварный.

Изготовление отводов из нержавеющей стали состоит из трех этапов:

  • нарезка трубных заготовок на специальном оборудовании;
  • формирование нужного градуса изогнутости посредством выгнутого сердечника;
  • финишная обработка торцов и маркировка изделия.

Цена отвода из нержавеющей стали несколько выше, чем на аналогичные детали из других видов металла. Это объясняется более совершенными характеристиками изделий и качественно иным спектром трубопроводов, для которых они предназначены.
