Прокладки ПОГФ из графитового материала Графлекс



фото





В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака



Прокладки ПОГФ ГРАФЛЕКС применяются в химической, нефтехимической, нефтеперерабатывающей, газовой промышленности, тепловой и ядерной энергетике для герметизации фланцевых соединений арматуры, теплообменников, сосудов и трубопроводов.

Характеристики прокладок ПОГФ

Эксплуатационные параметры прокладок ПОГФ ГРАФЛЕКС в зависимости от их типа находятся в следующих пределах:

  1. давление рабочей среды – до 40 МПа;
  2. температура рабочей среды – от -200°С до +800°С.

Стандартные толщины прокладок от 2,5 до 4 мм. Максимальные наружный диаметр прокладок до 3000 мм. Габаритные и присоединительные размеры прокладок ПОГФ соответствуют фланцам изготовленным по:

  • отечественным государственным и отраслевым стандартам: ГОСТ 12815-80 и 12822-80; ГОСТ 28759.2-90 и 28759.3-90; ГОСТ 22512-77; ОСТ 24.125.24-89; ОСТ 24.125.26-89; ОСТ 24.125.54-89; ОСТ 24.125.56-89.
  • международным стандартам: ANSI (API601) диаметром до 150"; ASME (ANSI) В.16.5; ASME (ANSI) В.16.47, (ANSI) ADI; DIN.

Структура и схема прокладки ПОГФ

Возможно изготовление прокладок нестандартных размеров и сложной конфигурации по специальным заказам в соответствии с чертежами (эскизами) заказчика. Конструктивно прокладки ПОГФ состоят из зубчатого или гладкого стального основания с покрытием из фольги ГРАФЛЕКС . В качестве материала стального основания используются коррозионно-стойкие стали по ГОСТ 5632 и углеродистые стали по ГОСТ 1050-80.

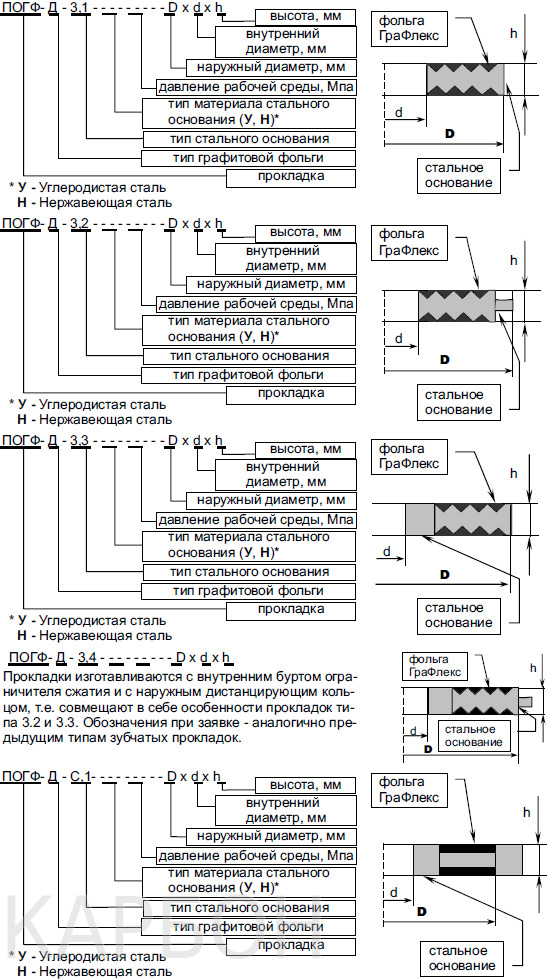

Обозначение прокладок ПОГФ

Для плакировки прокладок ПОГФ применяется графитовая фольга и (или) лента Графлекс плотностью р=1,0+0,03 г/см3 толщиной 0,6 мм для ПОГФ типа 3.4. Прокладки ПОГФ герметизируют разъемное соединение за счет упругости плакирующих графитовых слоев, позволяющих воспринимать заданную нагрузку за счет выбора необходимой массы (плотности) графита. При этом обеспечивается только легкое касание вершин зубцов с металлом поверхности фланцев (прокладки ПОГФ заменяют стальные зубчатые прокладки, в которых герметизация достигалась за счет смятия вершины зубцов при удельном давлении 400-500 МПа и деформации металла фланцев в местах контакта с зубцами). Для оборудования длительное время находящемуся в эксплуатации, с фланцевыми разъемами типа “выступ-впадина” предпочтительно применять прокладки ПОГФ типа 3.1. Для гладких фланцев, особенно вертикальных тип 3.2. Прокладки ПОГФ тип 3.3 и 3.4 применяются только для новых изделий. Прокладки тип С1 применяются для герметизации фланцевых разъемов сосудов большого диаметра.

Считаем целесообразным использование прокладок на стальном основании с плакировкой графитовой фольгой во фланцевых разъемах оборудования, в котором проектом были заложены чисто металлические зубчатые прокладки или зубчатые прокладки, с плакировкой паронитом.
