ГОСТ Р 53561-2009 прокладки восьмиугольного сечения

Арматура трубопроводная, прокладки восьмиугольного сечения стальные для фланцев арматуры. Конструкция, размеры и общие технические требования

Текущий стандарт устанавливает размеры, конструкцию и все технические требования на стальные прокладки
прокладки восьмиугольного сечения гост для фланцевых соединений арматуры с фланцами, имеющими уплотняющую поверхность исполнения 7 ГОСТ 12815 и J ИСО 7005-1. Текущий стандарт применим на уплотняющую прокладки восьмиугольного, овального сечения для фланцевых соединений с фланцами диаметра в номинале DN от 10 до 400 на давление в номинале PN от 6,3 до 20 Мпа по ИСО 7005-1 и ГОСТ 12815.

В каталоге данного сайта Вы можете ознакомиться с ассортиментом поставляемых нашей компанией деталей: трубопровода и уплотнительных материалов, а также с их техническими характеристиками.

Запросите цены, условия, сроки поставки

Введите имя:

Ваш телефон: (обязательно)

Ваш E-mail: (обязательно)

Напишите Ваш заказ:

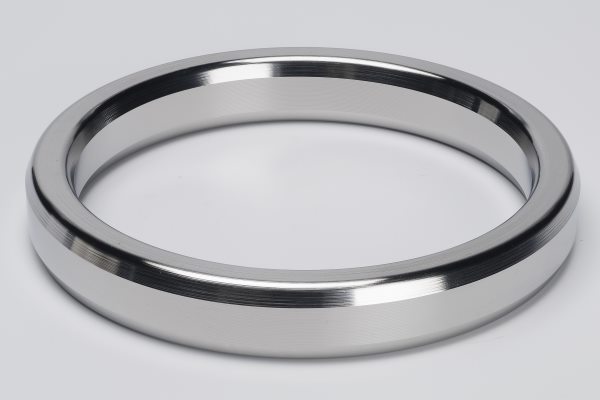

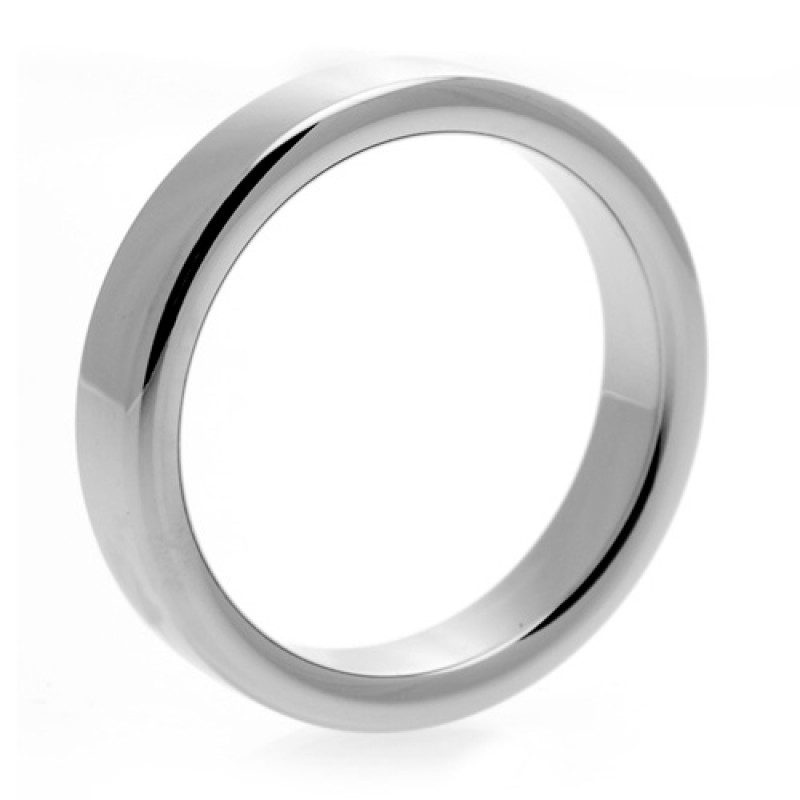

Восьмиугольная прокладка ГОСТ Р 53561-2009

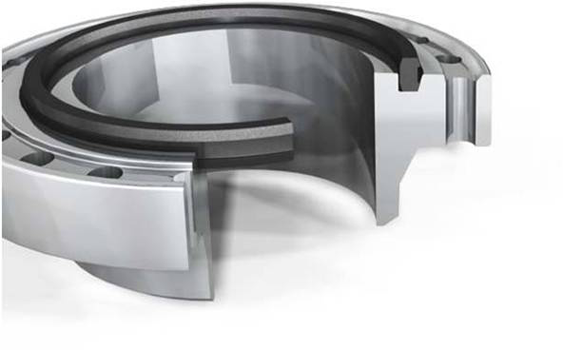

Прокладки металлические восьмиугольного сечения.

Восьмиугольная прокладка ГОСТ Р 53561-2009         Восьмиугольная прокладка ГОСТ Р 53561-2009

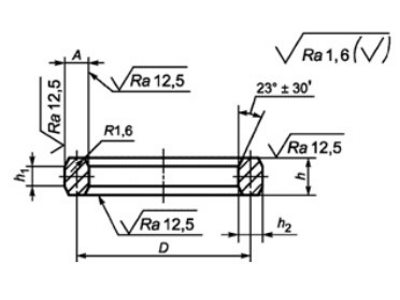

Рисунок 1                                                                              Рисунок 2

Конструкция и размеры прокладок типа 2 для фланцев по ГОСТ 12815 (исполнение 7) приведены на рисунке 1 и в таблице 1, для фланцев по ИСО 7005-1 [1] (исполнение J) на рисунке 2 и в таблице 1.

Н

оминальный диаметр DN для номинальных давлений PN, МПа (кгс/см2)

D, ±0,15

А, ±0,2

R, ±0,1

h±0,4

для фланцев по ГОСТ 12815 исполнение 7

для фланцев по ИСО 7005-1 [1] исполнение J

для фланцев по ГОСТ 12815 исполнение 7

для фланцев по ИСО 7005-1 [1] исполнение J

для фланцев по ГОСТ 12815 исполнение 7

для фланцев по ИСО 7005-1 [1] исполнение J

для фланцев по ГОСТ 12815 исполнение 7

6,3(63)

10(100)

16(160)

20(200)

Рисунки 1, 2, 3

Рисунки 1, 2, 3

Рисунок 1

Рисунки 1, 2

10

10

-

-

35

-

-



-

-

-

15

15

-

-

35

34,13

8

6,35

4

3,18

14

-

-

15

-

35

39,69

7,94

3,97

-

-

-

15

40

39,69

20

20

20

20

45

44,45

25

25

25

25

50

50,80

32

32

32

32

65

60,33

40

40

40

40

75

68,26

50

50

-

-

85

82,55

11

11,11

5,5

5,56

18

-

-

50

50

95

95,25

65

65

-

-

110

101,60

-

-

65

-

110

107,95

-

-

-

65

130

107,95

80

80

-

-

115

117,48

-

-

80

-

130

123,83

-

-

-

80

160

136,53

100

100

-

-

145

149,23

-

-

100

-

160

149,23

-

-

-

100

190

161,93

125

125

-

-

175

180,98

11

11,11

5,5

5,56

18

-

-

125

-

190

180,98

-

-

-

125

205

193,68

150

150

150

-

205

211,14

-

-

-

150

240

211,14

16

12,70

8,0

6,35

20

175

175

-

-

235

-

11

-

5,5

-

18

-

-

175

-

255

16

8

22

-

-

-

175

275

16

8

22

200

200

-

-

265

269,88

11

11,11

5,5

5,56

18

-

-

200

-

275

269,88

16

11,11

8

5,56

22

-

-

-

200

305

269,88

16

15,88

8

7,94

22

225

225

-

-

280

-

11

-

5,5

-

18

-

-

225

-

305

16

8

22

250

250

-

-

320

323,85

11

11,11

5,5

5,56

18

-

-

250

-

330

323,85

16

8

22

300

300

-

-

375

381

11

5,5

18

-

-

300

-

380

381

22

11

30

350

-

-

-

420

419,10

11

5,5

18

-

350

-

-

420

419,10

16

8

22

400

-

-

-

480

469,90

11

5,5

18

-

400

-

-

480

469,90

16

8

22

Примеры условных обозначений прокладок типа 2 для фланца DN 200, PN 63 из стали марки 08кп:

- для фланцев по ГОСТ 12815:

Прокладка 2-1-200-63-08кп ГОСТ Р 53561-2009

- для фланцев по ИСО 7005-1 [1]:

Прокладка 2-2-200-63-08кп ГОСТ Р 53561-2009

Общие технические характеристики прокладки ОСТ 26.260.461-99:

  1. При изготовлении прокладок должны соблюдаться требования, которые указывает стандарт с приведенными чертежами и правильным порядком.
  2. От среды эксплуатации зависит материал прокладок. Прокладка стальная 08КП выдерживает температуру от -40°С до +475°С, а сталь марки 10895 — от - 60°С до +475°С. Стандарт ОСТ 26.260.461-99 в зависимости от особенности эксплуатации допускает применение других марок сталей.
  3. Не должны присутствовать дефекты на торцевых привалочных поверхностях.
  4. Возможен один поперечный шов на прокладке, а отличие показателей твердости металла и сварного шва не должно превышать 20 НВ.
  5. Прокладку, в изготовлении которой используют легированную сталь, подвергают термической обработке.
  6. Термическая обработка не должна оставить отслаивающуюся окалину на поверхности прокладки.
  7. Металл фланца должен быть тверже металла прокладки. Различие показателя твердости должно равняться минимум 20 НВ. Для замера твердости выбирают не меньше трех точек, которые располагают под углом 120° по поверхности круглого контакта с канавкой фланцев.
  8. Во время поставки прокладок в виде самостоятельного изделия стандарт требует добавлять бирку с товарным знаком производителя, условное обозначение, номер настоящего материала и марку материала.

Также, у нас на сайте в продаже имеется овальная прокладка для фланцев 7 исполнения.

Обозначение: ГОСТ Р 53561-2009
Статус: действующий
Тип: ГОСТ Р
Название русское: Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования
Название английское: Pipelines valves. Jaskets of oval, ostagonal section, lens steel for valves flanges. Design, dimension and general technical requirements
Дата актуализации текста: 06.04.2015
Дата актуализации описания: 21.04.2018
Дата издания: 16.03.2010
Дата введения в действие: 31.03.2010
Дата последнего изменения: 11.01.2018
Область и условия применения: Настоящий стандарт устанавливает конструкцию, размеры и общие технические требования на уплотнительные стальные прокладки овального, восьмиугольного сечения для фланцевых соединений арматуры с фланцами, имеющими уплотнительную поверхность исполнения 7 по ГОСТ 12815 и исполнения J по ИСО 7005-1, а также конструкцию, размеры и общие технические требования на линзовые прокладки с фланцами, имеющими уплотнительную поверхность исполнения 6 по ГОСТ 12815. Настоящий стандарт распространяется на уплотнительные прокладки овального, восьмиугольного сечения для фланцевых соединений с фланцами номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа (от 63 до 200 кгс/см2) по ГОСТ 12815 и ISO 7005-1, а также на линзовые прокладки для фланцевых соединений с фланцами номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа (от 63 до 200 кгс/см2) по ГОСТ 12815
Список изменений: №0 от (рег. ) «Дата введения перенесена»
№0 от (рег. ) «Дата введения перенесена»



ГОСТ Р 53561-2009 Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования (с Поправками, с Изменением N 1)

ГОСТ Р 53561-2009

Группа Г18



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Арматура трубопроводная

ПРОКЛАДКИ ОВАЛЬНОГО, ВОСЬМИУГОЛЬНОГО СЕЧЕНИЯ, ЛИНЗОВЫЕ СТАЛЬНЫЕ ДЛЯ ФЛАНЦЕВ АРМАТУРЫ

Конструкция, размеры и общие технические требования

Pipeline valves. Gaskets of oval, octagonal section, lens steel for valve flanges. Design, dimensions and general technical requirements



ОКС 23.040.60
ОКП 37 0000

Дата введения 2010-04-01


Предисловие


Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения о стандарте


1 РАЗРАБОТАН Закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА")


2 ВНЕСЕН Техническим комитетом ТК 259 "Трубопроводная арматура и сильфоны"


3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 852-ст


4 ВВЕДЕН ВПЕРВЫЕ


Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет


ВНЕСЕНЫ: поправка, опубликованная в ИУС N 11, 2011 год, поправка, опубликованная ИУС N 9, 2012 год


Поправки внесены изготовителем базы данных


ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20.03.2018 N 133-ст c 01.09.2018

Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 5, 2018 год

1. Область применения


Настоящий стандарт устанавливает конструкцию, размеры и общие технические требования на стальные прокладки овального, восьмиугольного сечения для фланцевых соединений арматуры с фланцами, имеющими уплотнительную поверхность исполнения J по ГОСТ 33259 и исполнения J по ИСО 7005-1 [1], а также конструкцию, размеры и общие технические требования на линзовые прокладки с фланцами, имеющими уплотнительную поверхность исполнения K по ГОСТ 33259. Настоящий стандарт распространяется на уплотнительные прокладки овального, восьмиугольного сечения для фланцевых соединений с фланцами номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа (от 63 до 200 кгс/см) по ГОСТ 33259 и ИСО 7005-1 [1], а также на линзовые прокладки для фланцевых соединений с фланцами номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа (от 63 до 200 кгс/см) по ГОСТ 33259.

(Измененная редакция, Изм. N 1).

2. Нормативные ссылки


В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1050-2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия

ГОСТ 4543-2016 Металлопродукция из конструкционной легированной стали. Технические условия

ГОСТ 5632-72* Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
________________
* Восстановлен на территории РФ на период с 01.01.2016 по 31.12.2020 для применения на объектах использования атомной энергии.

ГОСТ 5632-2014 Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до 250. Конструкция, размеры и общие технические требования

(Измененная редакция, Изм. N 1).

3. Конструкция и размеры

3.1 Прокладки по конструкции предусматриваются трех типов:

1 - прокладки овального сечения;

2 - прокладки восьмиугольного сечения;

3 - линзовые прокладки.

3.2 Конструкция и размеры прокладок типа 1 для фланцев по ГОСТ 33259 (исполнение J) и ИСО 7005-1 [1] (исполнение J) приведены на рисунке 1 и в таблице 1.
Конструкция и размеры прокладок типа 2 для фланцев по ГОСТ 33259 (исполнение J) приведены на рисунке 2 и в таблице 1, для фланцев по ИСО 7005-1 [1] (исполнение J) на рисунке 3 и в таблице 1.
Конструкция и размеры прокладок типа 3 для фланцев по ГОСТ 33259 (исполнение K) приведены на рисунке 4 и в таблице 2.

(Измененная редакция, Изм. N 1).

рис.1













Рисунок 1.



рис.2

Рисунок 2.



рис.3

Рисунок 3*

________________

* Поправка (ИУС N 11-2011)

рис.4

Рисунок 4.

Таблица 1 - Размеры прокладок овального сечения типа 1 и восьмиугольного сечения типа 2

В миллиметрах

Номинальный диаметр DN для номинальных давлений PN, МПа (кгс/см²)

D, ±0,15

A, ±0,2

R, ±0,1

h, ±0,4

h1, ±0,2

h2, ±0,2

для фланцев по

ГОСТ

33259

(исполнение J)

для фланцев по

ИСО 7005-1

[1] исполнение J

для фланцев по

ГОСТ

33259

(исполнение J)

для фланцев по

ИСО 7005-1

[1] исполнение J

для фланцев

по

ГОСТ

33259

(исполнение J)

для фланцев по

ИСО 7005-1

[1] исполнение J

для фланцев

по

ГОСТ

33259

(исполнение J)

для фланцев по

ИСО 7005-1

[1] исполнение J

для фланцев по

ГОСТ

33259

(исполнение J)

для фланцев по

ИСО 7005-1

[1] исполнение J

6,3 (63)

10 (100)

16 (160)

20 (200)

Рис. 1, 2, 3

Рис. 1, 2, 3

Рис. 1

Рис. 1, 2

Рис. 1

Рис. 3

Рис. 2

Рис. 3

10

10

-

-

35

-

8

-

4,0

-

14

-

-

-

-

15

15

-

-

35

34,13

8

6,35

4,0

3,18

14

11,11

9,53

4,32

-

-

15

-

35

39,69

7,94

3,97

14,29

12,7

5,23

-

-

-

15

40

39,69

20

20

20

20

45

44,45

25

25

25

25

50

50,80

32

32

32

32

65

60,33

40

40

40

40

75

68,26

50

50

-

-

85

82,55

11

11,11

5,5

5,56

18

17,46

15,88

7,75

-

-

50

50

95

95,25

65

65

-

-

110

101,60

-

-

65

-

110

107,95

-

-

-

65

130

107,95

80

80

-

-

115

117,48

-

-

80

-

130

123,83

-

-

-

80

160

136,53

100

100

-

-

145

149,23

-

-

100

-

145

149,23

-

-

-

100

190

161,93

125

125

-

-

175

180,98

-

-

125

-

190

-

-

-

125

205

193,68

13

6,5

20

150

150

-

-

211,14

11

5,5

18

-

-

150

-

13

6,5

20

-

-

-

150

240

16

12,7

8,0

6,35

19,05

17,46

8,66

175

175

-

-

235

-

11

-

5,5

-

18

-

-

-

-

-

175

-

255

16

8,0

22

-

-

-

175

275

16

8,0

22

200

200

-

-

265

269,88

11

11,11

5,5

5,56

18

17,46

15,88

7,75

-

-

200

-

275

269,88

16

11,11

8,0

5,56

22

17,46

15,88

10

7,75

-

-

-

200

305

269,88

16

15,88

8,0

7,94

22

22,23

20,64

-

10,49

225

225

-

-

280

-

11

-

5,5

-

18

-

-

-

-

-

225

-

305

16

8,0

22

250

250

-

-

320

323,85

11

11,11

5,5

5,56

18

17,46

15,88

7,75

-

-

250

-

330

323,85

16

8,0

22

10

300

300

-

-

375

381,00

11

5,5

18

8

-

-

300

-

380

381,00

22

11,0

30

12

350

-

-

-

420

419,10

11

5,5

18

-

-

350

-

-

420

419,10

16

8,0

22

10

-

-

350

-

420

419,1

22

15,88

11,0

7,94

30

22,4

20,6

12

10,49

400

-

-

-

480

469,90

11

11,11

5,5

5,56

18

17,46

15,88

-

7,75

-

400

-

-

480

469,90

16

8,0

22

10

-

-

400

-

480

469,9

22

15,88

11,0

7,94

30

22,4

20,6

12

10,4

(Поправка. ИУС N 9-2012), (Измененная редакция, Изм. N 1).

Таблица 2 - Размеры прокладок линзовых

В миллиметрах

Номинальный диаметр DN

d
Н14

D1
h14

b
±0,3

R

Диаметр касания dk*



номин.

пред. откл.



10

10

20

7,0

21

±0,3

14,0

15

15

28

8,5

29



19,5

20

20

34

10,0

37



25,0

25

25

40

12,0

44



30,0

32

32

50

14,0

54

±0,4

37,0

40

40

60

16,0

67



46,0

50

50

70

18,0

83



56,5

65

65

95

20,0

110



75,0

80

80

116

22,0

130

±0,5

88,5

100

100

140

26,0

164



112,0

125

125

175

30,0

203



139,0

150

150

210

32,0

242



165,5

175

175

240

35,0

287

±0,6

196,5

200

200

270

40,0

324



221,5

225

225

300



362



247,5

250

250

330

45,0

400



274,0

300

300

385



472



322,5

350

350

425



544



372,0

400

400

475



620



422,5

* Размер для справок.


Таблица 2 (Измененная редакция, Изм. N 1).

Примеры условных обозначений прокладок типа 1 для фланца DN 200, PN 63 из стали марки 08кп:

для фланцев по ГОСТ 33259:

Прокладка 1-1-200-63-08кп ГОСТ Р 53561-2009


- для фланцев по ИСО 7005-1 [1]:

Прокладка 1-2-200-63-08кп ГОСТ Р 53561-2009


Примеры условных обозначений прокладок типа 2 для фланца DN 200, PN 63 из стали марки 08кп:

- для фланцев по ГОСТ 33259:

Прокладка 2-1-200-63-08кп ГОСТ Р 53561-2009


- для фланцев по ИСО 7005-1 [1]:

Прокладка 2-2-200-63-08кп ГОСТ Р 53561-2009


Примеры условных обозначений прокладок типа 3 для фланца DN 200 из стали марки 20X13:

Прокладка 3-200-20X13 ГОСТ Р 53561-2009


Примеры (Измененная редакция, Изм. N 1).

4. Общие технические требования

4.1 Прокладки следует изготовлять в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке.

4.2 Прокладки допускается изготавливать из труб, поковок, штампованных заготовок и сортового проката из следующих материалов:

- овальные и восьмиугольные прокладки из стали 08кп по ГОСТ 1050 (применяемые при температуре от минус 40 °С до плюс 475 °С), сталей 08X13, 08X18Н10 и 08X18Н10Т по ГОСТ 5632 (применяемые при температуре от минус 270 °С до плюс 600 °С);

- линзовые прокладки из углеродистых сталей 20 (применяемые при температуре от минус 40 °С до плюс 475 °С), 35 (применяемые при температуре от минус 40 °С до плюс 425 °С) по ГОСТ 1050, легированных сталей 20X13 (применяемые при температуре от минус 40 °С до плюс 450 °С), 12X18Н10Т (применяемые при температуре от минус 270 °С до плюс 600 °С), 10Х17Н13М2Т (применяемые при температуре от минус 253 °С до плюс 700 °С), 10Х17Н13М3Т (применяемые при температуре от минус 196 °С до плюс 600 °С) по ГОСТ 5632, 15ХМ (применяемые при температуре от минус 40 °С до плюс 560 °С), 30ХМ (применяемые при температуре от минус 50 °С до плюс 450 °С) по ГОСТ 4543.

Материал прокладок выбирают в зависимости от условий эксплуатации соединения. Допускается изготовление прокладок из других марок сталей, исходя из условий эксплуатации, по нормативному документу, утвержденному в установленном порядке.

(Поправка. ИУС N 11-2011).

4.3 Допускается наличие на прокладке одного поперечного сварного шва. Разность в твердости основного металла и сварного шва не должна быть более 20 НВ. Для сварных прокладок верхний предел температуры указан в 4.2 без учета стойкости к межкристаллитной коррозии.

4.4 Прокладки из легированной стали следует подвергать термической обработке.

4.5 После термической обработки на поверхности прокладок не должно быть отслаивающейся окалины. Допускаются цвета побежалости.

4.6 Твердость основного металла прокладок должна быть ниже твердости металла фланца. Разность в твердости металла фланцев и прокладок должна быть не менее 20 НВ.

4.7 Измерение твердости проводят не менее чем в трех точках, расположенных по окружности на боковой поверхности прокладок под углом 120°.

4.8 На уплотнительных поверхностях прокладок не допускаются раковины, забоины, вмятины, царапины, трещины и другие дефекты. Исправление указанных дефектов заваркой или подчеканкой не допускается.

4.9 Кромки прокладок не должны иметь заусенцев. Для снятия заусенцев допускается притупление острой кромки до 0,5 мм.

4.10 При поставке прокладок маркировка на бирке, прикрепленной к каждой прокладке, должна содержать: товарный знак предприятия-изготовителя, условное обозначение, марку материала и номер настоящего документа.

На боковую поверхность прокладок наносят марку материала.

Прокладки, поставляемые в составе изделия, маркируют в порядке, принятом на предприятии-изготовителе.

4.11 Соответствие значений номинальных давлений для прокладок к фланцам по ГОСТ 33259и фланцам по ИСО 7005-1 [1] приведено в приложении А.

(Поправка. ИУС N 11-2011), (Измененная редакция, Изм. N 1).

4.12 В конструкторской документации на прокладки должны быть указаны следующие показатели надежности:

- по долговечности (срок службы до замены);

- по сохраняемости (срок сохраняемости);

- по безопасности (вероятность безотказной работы в течение срока службы до замены).

4.13 Для прокладок, комплектующих соединительные фланцы арматуры и трубопроводов, предназначенных для опасных производственных объектов, в конструкторской документации должны быть указаны следующие показатели:

- назначенный срок службы;

- назначенный срок хранения;

- вероятность безотказной работы в течение назначенного срока службы.

Приложение А (справочное). Соответствие значений номинальных давлений для прокладок к фланцам по ГОСТ 33259 и фланцам по ИСО 7005-1

Приложение А
(справочное)

________________

* Поправка (ИУС N 11-2011), (Измененная редакция, Изм. N 1).

Таблица А.1

Номинальное давление для прокладок к фланцам по ГОСТ 33259, МПа (кгс/см²)

Номинальное давление для прокладок к фланцам по ИСО 7005-1 [1], МПа (кгс/см²)

6,3 (63)

5,0 (50)

10,0 (100)

11,0 (110)

16,0 (160)

15,0 (150)

20,0 (200)

26,0 (260)

Таблица А.1 (Измененная редакция, Изм. N 1).



Библиография

[1] ИСО 7005-1:2011

Фланцы трубопроводов - Часть 1. Стальные фланцы для промышленных трубопроводов и систем трубопроводов многоцелевого назначения



(ISO 7005-1:2011)

(Pipe flanges - Part 1. Steel flanges for industrial and general service piping systems)



[2] ИСО 7483:1991

Размеры прокладок для фланцев по ИСО 7005

(ISO 7483:1991)

(Dimensions of gaskets for use with flanges to ISO 7005)


Библиография (Измененная редакция, Изм. N 1).



Редакция документа с учетом
изменений и дополнений подготовлена
АО "Кодекс"
