Прокладка восьмиугольного сечения ГОСТ 28759.8 90

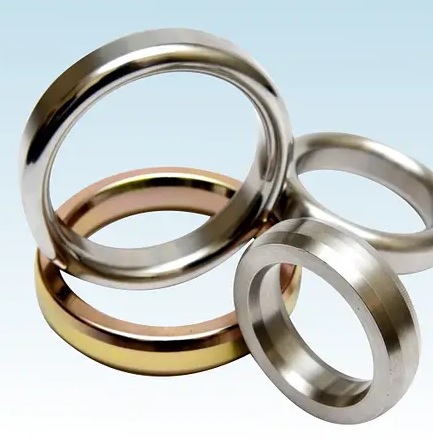

Прокладка восьмиугольного сечения

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака

Прокладка восьмиугольного сечения ГОСТ 28759.8-90 – металлическое изделие высокой прочности, имеющее нестандартную форму. Прокладочный элемент устанавливается между фланцами, и необходим для лучшей герметизации деталей и повышения их износостойкости при эксплуатации (фланцы не касаются друг друга, что снижает степень их истирания).

Особенности прокладок восьмиугольного сечения ГОСТ 28759.8-90

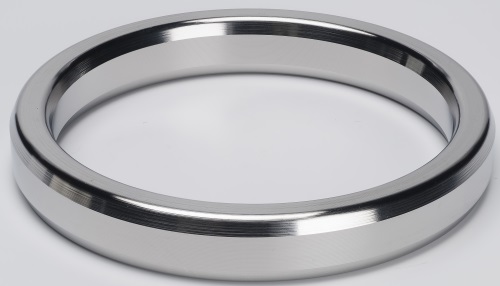

Прокладка восьмиугольного сечения – это круглый метиз с восемью гранями и отверстием посередине. Элемент, произведенный согласно ГОСТу, можно использовать в условиях от -270 °С до +600 °С.

Деталь, имеющая 8 граней, гарантирует более качественную герметизацию, чем стандартные изделия овальной формы. Располагается в трапециевидных пазах. Необычная форма прокладки обеспечивает ее защиту от выдувания даже при высоких и постоянных нагрузках.

Прокладка восьмиугольная ГОСТ 28759.8 90, выполненная в соответствии со всеми требованиями, дополняется биркой. На ней хорошо различима маркировка, есть информация о значениях условного прохода и условного давления, материала изготовления. Также указывается номер ГОСТа. Дополнительно на наружной цилиндрической поверхности прокладки электродом должно наноситься условное обозначение стандарта.

Качество уплотнения у детали при возрастании давления становится лучше, но элемент не желательно применять второй раз (то есть после снятия необходимо установить новую прокладку, даже если она не изношена). При установке и эксплуатации метиз плотно фиксируется в своем гнезде, поэтому при креплении после демонтажа нужно будет более плотно затягивать фланцы (для обеспечения нужной герметизации), отчего уплотнительный элемент может деформироваться.

Материалы изготовления прокладки восьмиугольной ГОСТ 28759.8-90

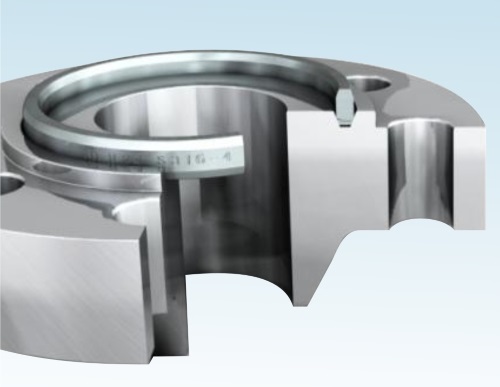

Прокладка восьмиугольная ГОСТ 28759.8-90Изделие выполняется из сталей трех основных марок: 08кп, 08Х13, 08Х18Н10. Возможно применение других марок, с учетом особенностей использования и технической документации.

Применяется именно высокопрочная сталь, а не другие материалы, потому что при эксплуатации деталь должна выдерживать значительное давление.

Допустимые погрешности, которые не предусмотрены для восьмиугольной прокладки ГОСТом, могут приниматься по чертежам. Все схемы должны быть заранее утверждены.

Важно! Настоящий ГОСТ предусматривает нормы и требования для производства прокладок восьмиугольного сечения больших размеров (с Ду 400 мм – 1600 мм). Параметры изготовления деталей стандартных размеров (условный проход 200 – 400 мм) указаны в других стандартах: ОСТ 26.260.461-99 и АТК 26-18-6-93 (это два одинаковых документа, просто первый в обновленной редакции).

Конструкция и размеры прокладок восьмиугольных ГОСТ 28759.8 90

В соответствии с ГОСТом конструкция прокладки и её размеры обязательно должны соответствовать чертежу и значениям которые указаны в таблице 1.

Конструкция и размеры прокладок восьмиугольного сечения по ГОСТ 28759.8-90

Таблица 1. Размеры прокладки в мм.

Внутренний диаметр аппарата, D

 D

 В

 S

 C

 R

 Давление условное, МПа

 Масса, кг

400

430

12

16

7

1,6

6,3

2,00

475

8,0

10,0

2,05

20

25

9

16,0

5,20

450

510

12

16

7

6,3

2,20

525

14

18

8

8,0

10,0

3,00

22

26

10

16,0

6,70

500

560

12

16

7

6,3

2,40

575

16

20

8

8,0

10,0

4,10

24

30

12

24

16,0

9,25

600

685

14

18

8

1,6

6,3

4,00

675

18

23

8,0

10,0

6,10

26

32

13

2,4

16,0

12,55

700

785

14

18

8

1,6

6,3

4,50

775

20

25

9

8,0

10,0

8,50

790

32

38

16

2,4

16,0

21,65

800

890

18

23

8

1,6

6,3

8,10

875

22

26

10

8,0

10,0

11,15

910

36

42

16

2,4

16,0

30,70

900

1025

18

23

8

1,6

6,3

9,30

990

26

32

13

2,4

8,0

10,0

18,40

1015

40

48

18

16,0

43,25

1000

1070

22

26

10

1,6

6,3

14,30

1090

28

34

14

2,4

8,0

10,0

23,30

1120

42

50

18

16,0

52,00

1100

1170

22

26

10

1,6

6,3

15,60

11,90

30

36

15

2,4

8,0

10,0

23,95

1235

46

54

18

16,0

67,25

1200

1280

24

30

12

6,3

21,50

1290

32

38

16

8,0

10,0

35,40

1350

50

58

20

16,0

86,30

1300

1365

24

30

12

6,3

23,10

1400

36

42

16

8,0

10,0

47,25

1400

1460

27

34

14

6,3

1500

38

44

16

8,0

10,0

55,65

1500

1600

30

36

15

6,3

48,60

1610

42

50

18

8,0

10,0

74,75

1600

1705

30

36

15

6,3

43,50

1710

42

50

18

8,0

10,0

79,40

Пример условного обозначения прокладки для фланца диаметром 800 мм на условное давление 8,0 МПа из стали марки 08Х13:

Прокладка 800-8,0-2 ГОСТ 28759.8-90

Технические требования прокладок восьмиугольного сечения ГОСТ

Прокладки следует изготовлять в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке. Для прокладок весом более 20 кг на боковой наружной поверхности допускается предусматривать гнезда (М10) под рым-болты для облегчения сборки.

Материал прокладок должен соответствовать таблице:

Шифр

Материал

1

Сталь 08кп по ГОСТ 1577 и 10895 по ГОСТ 11036

2

Сталь 08Х13 по ГОСТ 7350 или ГОСТ 5949

3

Сталь 08Х18Н10 по ГОСТ 7350 или ГОСТ 5949

Допускается изготовление прокладок из других марок сталей, исходя из условий эксплуатации, по нормативно-технической документации, утвержденной в установленном порядке.

Прокладки восьмиугольные ГОСТ 28759.8 90 из высоколегированных и коррозионно-стойких сталей следует подвергать термической обработке.

Отклонения размеров прокладок: среднего диаметра ±0,18 мм для диаметров до 900 мм включительно и ±0,20 мм для диаметров более 900 мм:

  • толщины - ±0,2 мм;
  • высоты  - ±0,4 мм;
  • угла  - ±30'.

Предельные отклонения размеров, не установленные настоящим стандартом, принимаются по рабочим чертежам, утвержденным в установленном порядке.

Торцовые привалочные поверхности прокладок должны быть без дефектов.

Допускается наличие на прокладке не более двух поперечных сварных швов. Разность в твердости металла сварного шва и основного металла не должна быть более 20 единиц по Бринеллю.

Купить прокладки восьмиугольного сечения ГОСТ 28759.8-90

Металлическая прокладка

Материал

Стандарт

Цена с НДС

Прокладка восьмиугольного сечения 400-8-09Г2С ГОСТ 28759.8-90

Прокладка восьмиугольного сечения 400-8-09Г2С ГОСТ 28759.8-90

09Г2С

ГОСТ 28759.8-90

по запросу

Прокладка восьмиугольного сечения 700-8-09Г2С ГОСТ 28759.8-90

Прокладка восьмиугольного сечения 700-8-09Г2С ГОСТ 28759.8-90

09Г2С

по запросу

Прокладка восьмиугольного сечения 1500-8-09Г2С ГОСТ 28759.8-90

Прокладка восьмиугольного сечения 1500-8-09Г2С ГОСТ 28759.8-90

09Г2С

по запросу

Прокладка восьмиугольного сечения 450-8-CS ГОСТ 28759.8-90

Прокладка восьмиугольного сечения 450-8-CS ГОСТ 28759.8-90

CS

по запросу

Прокладка восьмиугольного сечения 800-8-CS ГОСТ 28759.8-90

Прокладка восьмиугольного сечения 800-8-CS ГОСТ 28759.8-90

 CS

по запросу

Прокладка восьмиугольного сечения 1000-8-CS ГОСТ 28759.8-90

Прокладка восьмиугольного сечения 1000-8-CS ГОСТ 28759.8-90

 CS

по запросу

Прокладка восьмиугольного сечения 500-8-08КП ГОСТ 28759.8-90

Прокладка восьмиугольного сечения 500-8-08КП ГОСТ 28759.8-90

08КП

по запросу

Прокладка восьмиугольного сечения 800-8-08КП ГОСТ 28759.8-90

Прокладка восьмиугольного сечения 800-8-08КП ГОСТ 28759.8-90

 08КП

по запросу

Прокладка восьмиугольного сечения 450-8-10895 ГОСТ 28759.8-90

Прокладка восьмиугольного сечения 450-8-10895 ГОСТ 28759.8-90

 10895

по запросу

Прокладка восьмиугольного сечения 900-8-10895 ГОСТ 28759.8-90

Прокладка восьмиугольного сечения 900-8-10895 ГОСТ 28759.8-90

10895

по запросу

На нашем сайте имеются и другие прокладки восьмиугольного сечения. На сайте karbon-group.ru также можно купить - прокладки восьмиугольного сечения ASME B 16.20, восьмиугольные прокладки ГОСТ Р 53561-2009прокладки овального сечения.

Скачать полный текст ГОСТ-а можно по ссылке - ГОСТ 28759.8-90 Прокладки металлические восьмиугольного сечения
