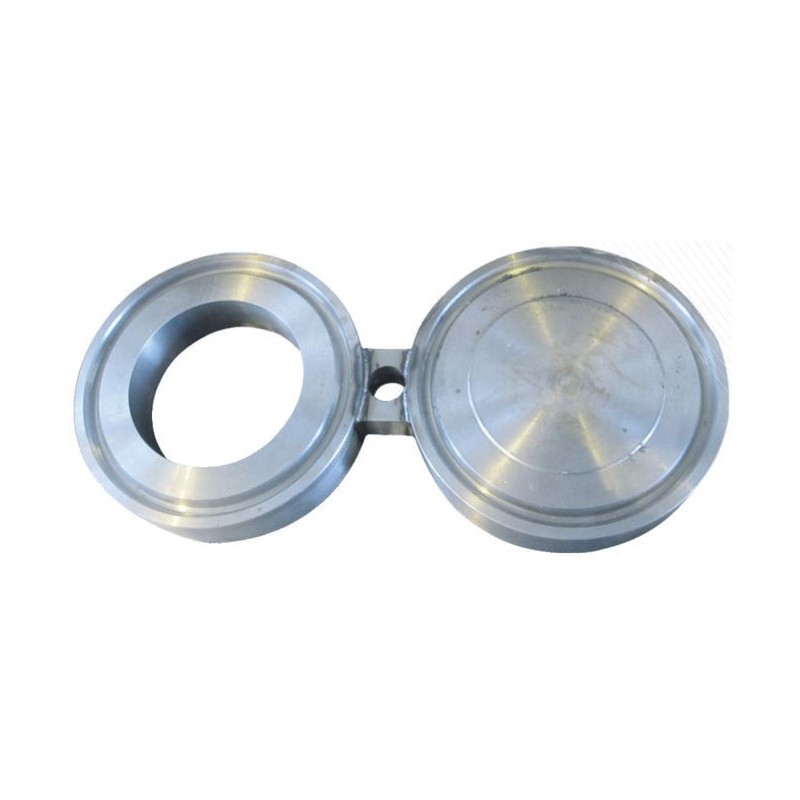

Заглушки ГОСТ 12826-80

Описание:
Отличие заглушек от фланцев состоит в том, что заглушки не имеют центрального отверстия. Они предназначены для перекрытия труб, когда отпадает надобность в какой-либо ответвления трубопровода. Заготовка глухого фланцы изготавливается методом горячей штамповки, методом газовой вырезки из стального листа либо из сортового металлопроката. Преимущества такого способа очевидны: отсутствие трещин, пустот в металле, улучшенные механические свойства и лучшая свариваемость.

Применение:
Заглушки фланцевые применяются в нефте- и газопроводах, на нефтеперерабатывающих заводах и водопроводах. Температура применения фланцевых заглушек зависит от марки стали, из которой они изготовлены, и варьируется от -70 до +650°С.

Описание:
Отличие заглушек от фланцев состоит в том, что заглушки не имеют центрального отверстия. Они предназначены для перекрытия труб, когда отпадает надобность в какой-либо ответвления трубопровода. Заготовка глухого фланцы изготавливается методом горячей штамповки, методом газовой вырезки из стального листа либо из сортового металлопроката. Преимущества такого способа очевидны: отсутствие трещин, пустот в металле, улучшенные механические свойства и лучшая свариваемость.

Запросите цены, условия, сроки поставки

Введите имя:

Ваш телефон: (обязательно)

Ваш E-mail: (обязательно)

Напишите Ваш заказ:



Применение:
Заглушки фланцевые применяются в нефте- и газопроводах, на нефтеперерабатывающих заводах и водопроводах. Температура применения фланцевых заглушек зависит от марки стали, из которой они изготовлены, и варьируется от -70 до +650°С.

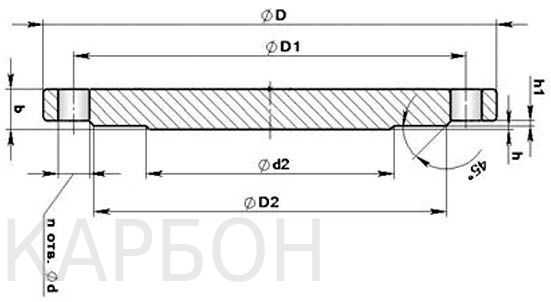

Чертеж:

Заглушки фланцевые - ГОСТ 12836-67 (чертеж)

Технические характеристики:



Характеристики Показатель
Давление номинальное, МПа (кгс/см2) 1,0; 1,6; 2,5; 4,0
Температура, С° -70 … +530
Рабочие среды Газ, нефтепродукты, горячая и холодная вода, не агрессивные жидкости, углеводороды
Присоединение к трубопроводу

Размеры и габариты:



Dy,
мм
D,
мм
D1,
мм
D2,
мм
b,
мм
d2,
мм
d,
мм
h1,
мм
h,
мм
кол-во
отв.n,
шт.
Масса,
кг
Ру = 1,0 МПа (10 кгс/см2)
15 95 65 45 12 10 14 2 2 4 0,43
20 105 75 58 12 16 14 2 2 4 0,55
25 115 85 68 12 22 14 2 2 4 0,67
32 135 100 78 12 28 18 2 2 4 0,91
40 145 110 88 14 36 18 3 2 4 1,24
50 160 125 102 14 46 18 3 2 4 1,55
65 180 145 122 14 60 18 3 2 4 2,04
80 195 160 138 14 76 18 3 2 4 2,44
100 215 180 158 14 94 18 3 2 8 2,97
125 245 210 188 16 118 18 3 2 8 4,69
150 280 240 212 16 142 23 3 2 8 6,07
200 335 295 268 16 196 23 3 2 8 9,09
250 390 350 320 18 244 23 3 2 12 14,26
300 440 400 370 20 294 23 4 3 12 19,88
350 500 460 430 24 344 23 4 3 16 31,94
400 565 515 482 26 390 27 4 3 16 44,43
500 670 620 585 30 490 27 4 3 20 74,31
600 780 725 685 34 590 30 5 4 20 119,27
800 1010 950 905 42 780 33 5 4 24 242,06
1000 1220 1160 1110 50 980 33 5 4 28 429,64
1200 1455 1380 1325 55 1180 40 5 4 32 673,13
Ру = 1,6 МПа (16 кгс/см2)
15 95 65 45 12 10 14 2 2 4 0,43
20 105 75 58 12 16 14 2 2 4 0,55
25 115 85 68 12 22 14 2 2 4 0,67
32 135 100 78 12 28 18 2 2 4 0,91
40 145 110 88 14 36 18 3 2 4 1,24
50 160 125 102 14 46 18 3 2 4 1,55
65 180 145 122 14 60 18 3 2 4 2,04
80 195 160 138 14 76 18 3 2 4 2,44
100 215 180 158 16 94 18 3 2 8 3,51
125 245 210 188 16 118 18 3 2 8 4,69
150 280 240 212 18 142 23 3 2 8 6,99
200 335 295 268 20 196 23 3 2 12 11,49
250 405 355 320 24 244 27 3 2 12 19,74
300 460 410 378 28 294 27 4 3 12 29,58
350 520 470 438 32 344 27 4 3 16 44,22
400 580 525 490 34 390 30 4 3 16 59,86
500 710 650 610 40 490 33 4 3 20 102,69
600 840 770 720 45 590 40 5 4 20 161,98
800 1020 950 900 52 780 40 5 4 24 300,60
1000 1255 1170 1110 63 980 46 5 4 28 542,16
1200 1485 1390 1325 75 1180 52 5 4 32 922,18
Ру = 2,5 МПа (25 кгс/см2)
15 95 65 45 12 10 14 2 2 4 0,43
20 105 75 58 12 16 14 2 2 4 0,55
25 115 85 68 12 22 14 2 2 4 0,67
32 135 100 78 12 28 18 2 2 4 0,91
40 145 110 88 14 36 18 3 2 4 1,24
50 160 125 102 14 46 18 3 2 4 1,55
65 180 145 122 16 60 18 3 2 8 2,29
80 195 160 138 18 76 18 3 2 8 3,21
100 230 190 162 20 94 23 3 2 8 5,07
125 270 220 188 22 118 27 3 2 8 7,83
150 300 250 218 24 142 27 3 2 8 10,95
200 360 310 278 26 196 27 3 2 12 17,51
250 425 370 335 30 244 30 3 2 12 28,93
300 485 430 390 34 294 30 4 3 16 42,00
350 550 490 450 38 344 33 4 3 16 61,48
400 610 550 505 40 390 33 4 3 16 81,12
500 730 660 615 48 490 40 4 3 20 140,22
600 840 770 720 50 590 40 5 4 20 194,50
800 1075 990 930 63 780 46 5 4 24 409,07
Ру = 4,0 МПа (40 кгс/см2)
15 95 65 45 16 10 14 2 2 4 0,63
20 105 75 58 16 16 14 2 2 4 0,80
25 115 85 68 16 22 14 2 2 4 0,98
32 135 100 78 16 28 18 2 2 4 1,33
40 145 110 88 16 36 18 3 2 4 1,49
50 160 125 102 18 46 18 3 2 4 2,15
65 180 145 122 20 60 18 3 2 8 3,03
80 195 160 138 22 76 18 3 2 8 4,08
100 230 190 162 24 94 23 3 2 8 6,27
125 270 220 188 28 118 27 3 2 8 10,31
150 300 250 218 30 142 27 3 2 8 14,07
200 375 320 280 38 196 30 3 2 12 28,30
250 445 385 345 45 244 33 3 2 12 48,50
300 510 450 410 48 294 33 4 3 16 66,99
350 570 510 465 50 344 33 4 3 16 88,90
400 655 585 535 56 390 40 4 3 16 131,59
500 755 670 615 70 490 46 4 3 20

218,77


Возможно, Вас смогут заинтересовать ГОСТ фланцы 33259.
