Прокладки ПАГФ



Прокладки армированные Графлекс

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака

Прокладки армированные графитовой фольгой (ПАГФ) изготавливаются из графитового листа, армированного перфорированной фольгой из нержавеющей стали. Для исключения контакта материала детали с агрессивной средой, они оснащаются с торцов защитными кольцами – обтюраторами.

Прокладки ПАГФ применяются для уплотнения трубопроводов, эксплуатируемых в условиях большого перепада температур и при высоких температурах. Параметры рабочей среды трубопроводных систем в которых используются данные изделия: температура от -200°С до +600°С, давление до 40 МПа. Причем детали, имеющие защитные кольца, эксплуатируются и при больших температурах, их температурный предел ограничен, по сути, температурной устойчивостью материала фланцев и крепежа.

При выборе этого типа прокладок важно учитывать следующие необходимые требования и условия применения:

1. Максимально допустимое удельное давление на прокладку не должно превышать следующих значений:

  • без ограничителя сжатия - при толщине 2 мм - 60 мПа; при толщине 3 мм - 50 мПа;

  • с обтюраторами, исполнения И2; И3 - 100 мПа;

  • с обтюраторами, исполнения И4 - 200 мПа.

2. Максимально допустимое обжатие по высоте - 50%.

3. Для гладких фланцев применять прокладки только с ограничителями сжатия.

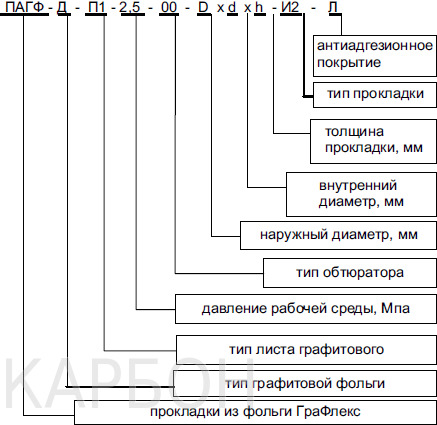

Прокладки ПАГФ расшифровка обозначения Типы обтюраторов
Прокладки ПАГФ типы

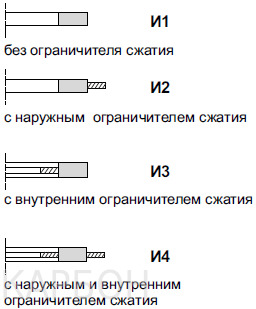

Типы листов Типы прокладок
Типы листов для прокладок ПАГФ Типы прокладок ПАГФ



Уплотнения ПАГФ и  ПГФ применяются для уплотнения соединений трубопроводов, сосудов, арматуры, насосов в тепловой и ядерной энергетике, химической, нефтехимической, нефтеперерабатывающей, газовой промышленности, судостроении.

Эксплуатационные параметры прокладок ПАГФ и ПГФ в зависимости от их типа находятся в следующих пределах:

1) давление рабочей среды – до 40 МПа;

2) температура рабочей среды – от -200°С до +600°С.

Производство графитовых прокладок ПАГФ

Изделия ПАГФ изготавливаются из графитового листа ГРАФЛЕКС армированного перфорированной фольгой из нержавеющей стали. Прокладки ПГФ  ГРАФЛЕКС изготавливаются из графитового неармированного листа ГРАФЛЕКС. Стандартные толщины прокладок от 1 до 5 мм. Максимальные наружный диаметр бесшовных прокладок круглой формы до 1500 мм. Бесшовные прокладки сложной конфигурации могут изготавливаться следующих размеров: - ширина до 1500 мм, длина до 3000 мм. Габаритные и присоединительные размеры прокладок ПАГФ и ПГФ соответствуют фланцам изготовленным по:

  • отечественным государственным и отраслевым стандартам на прокладки ПАГФ: ГОСТ 12815-80 и 12822-80; ГОСТ 28759.2-90 и 28759.3-90; ГОСТ 22512-77; ОСТ 24.125.24-89; ОСТ 24.125.26-89; ОСТ 24.125.54-89; ОСТ 24.125.56-89.

  • международным стандартам: ANSI (API601) диаметром до 150"; ASME (ANSI) В.16.5; ASME (ANSI) В.16.47, (ANSI) ADI; DIN.

С целью исключения контактов материала прокладки с агрессивной средой, либо воздухом при температуре выше +400°С прокладки могут оснащаться защитными устройствами (обтюраторами). Для предотвращения возможных повреждений уплотнения при герметизации «нагруженных» соединений в конструкции прокладок применяются ограничители сжатия. Прокладки ПАГФ применяются в оборудовании всех отраслей промышленности.

Номенклатура:

Наименование Производство Цена
Прокладка ПАГФ-Г-П1-1,6-00-216х161х3 Россия при заказе
Прокладка ПАГФ-Г-П1-1,6-00-605х523х3 Россия при заказе



На сайте Карбон Групп также имеются фланцы сосудов и аппаратов гост 28759.2 90.

Возможно изготовление прокладок нестандартных размеров и сложной конфигурации по специальным заказам в соответствии с чертежами (эскизами) заказчика. Чтобы узнать цены и купить прокладки в нашей компании оставьте заявку.
