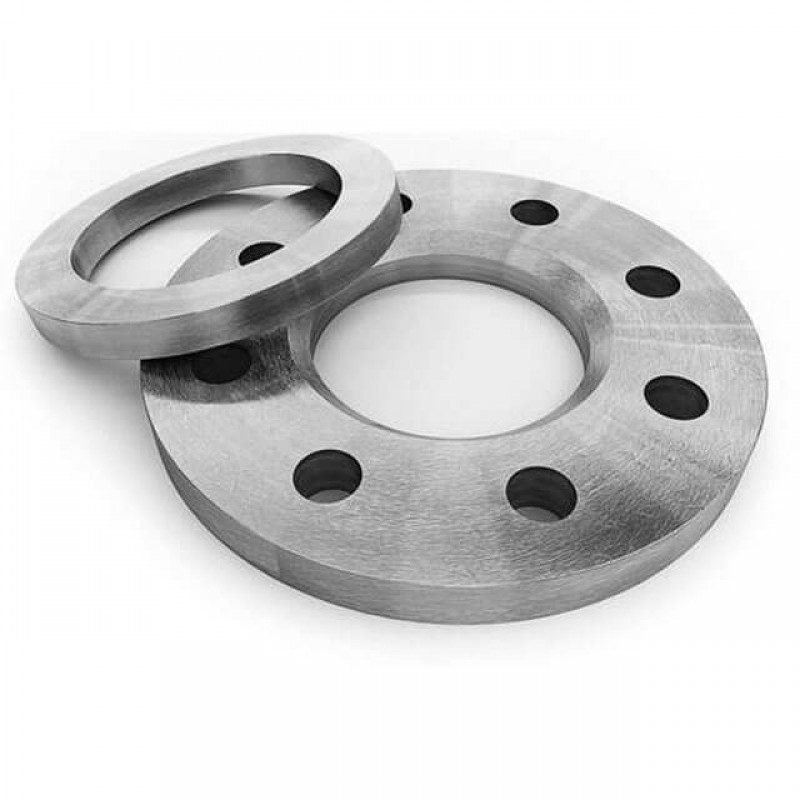

Фланцы стальные свободные ГОСТ 12822-80
|
В наличии на складе в Москве Срок поставки от 2-х рабочих дней Сертификаты и паспорта к каждой поставке 100% гарантия возврата в случае брака |
Фланцы стальные свободные на приварном кольце ГОСТ 12822 80 состоят из двух частей: собственно фланца и кольца. Фланец и кольцо обязательно должны иметь одинаковый диаметр. Такие фланцы отличаются от плоских и воротниковых — удобством монтажа. К трубе приваривается только кольцо, сам же фланец остается свободным. Это обеспечивает легкую стыковку отверстий свободного фланца с отверстиями фланца арматуры или оборудования без поворота трубы. Фланцы по ГОСТ 12822-80 часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности). Кольца для фланцев изготавливаться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8, и 9.
Технические характеристики:
- Условное давление: от 1 до 25 кгс/см2 (от 0,1 до 2,5 МПа)
- Температура: от минус 30 до плюс 300 градусов С
- Материал изготовления: сталь
Фланцы свободные на приварном кольце преимущества использования:
- Свободное вращение вокруг трубы облегчает выравнивание отверстий для болтов противоположного фланца
- Отсутствие контакта с жидкостью в трубе часто позволяет использовать фланцы из недорогой углеродистой стали в комплекте с коррозионностойкими трубами
- В системах, которые быстро изнашиваются или подвергаются коррозии, фланцы могут быть восстановлены для повторного использования
- Используются при монтаже арматуры и оборудования в труднодоступных местах

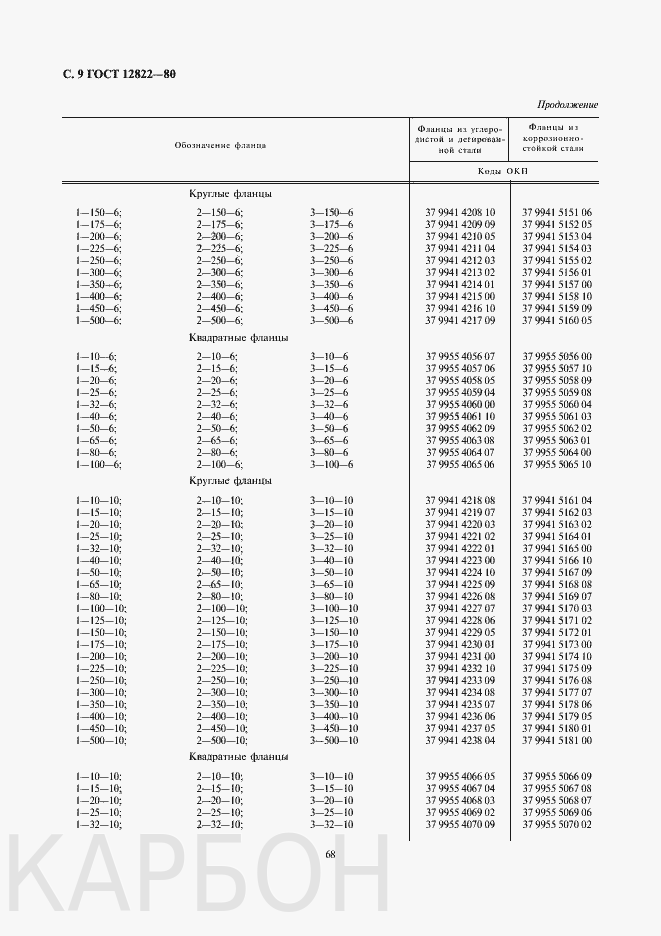

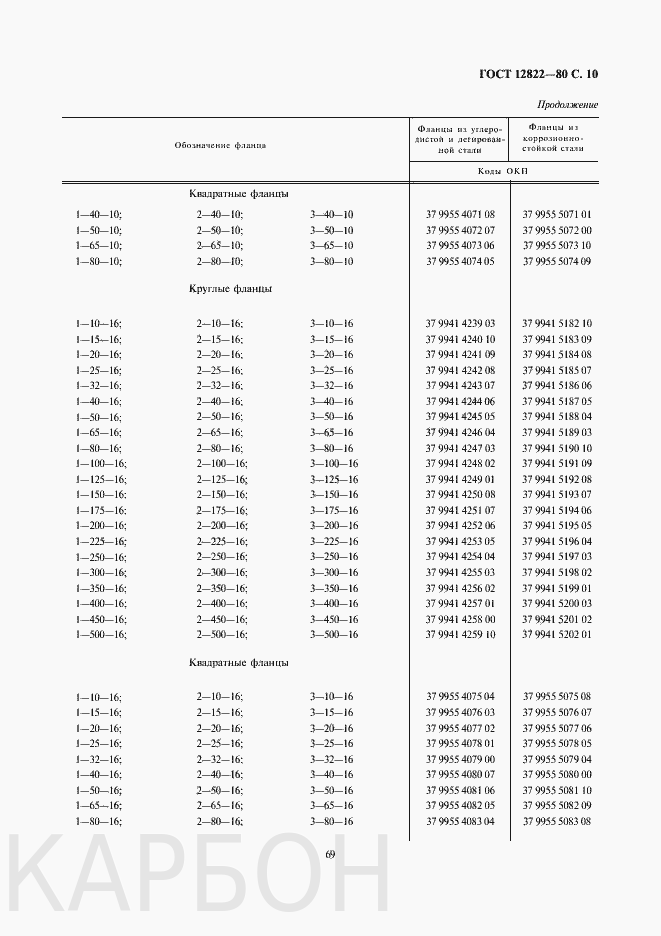

ГОСТ 12822 80 Содержание, чертеж, размеры, коды ОКП
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ СТАЛЬНЫЕ СВОБОДНЫЕ НА ПРИВАРНОМ КОЛЬЦЕ НА Pv от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2)
Конструкция и размеры
Steel loose flanges with welded ring for Pnom from 0,1 to 2,5 MPa (from 1 to 25 kgf/cm2). Design and dimensions
ОКП 37 9941
ГОСТ
12822—80* *
Взамен
ГОСТ 1268-67;
ГОСТ 12834—67
Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. № 2240 дата введения установлена с 01.01.83
Ограничение срока действия снято Постановлением Госстандарта от 15.04.92
1. Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 243 до 573 К (от минус 30 до плюс 300 °С).
Требования пп. 1; 2 (за исключением показателя «Масса»); 3; 6; 9—10 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.
(Измененная редакция, Изм. № 3).

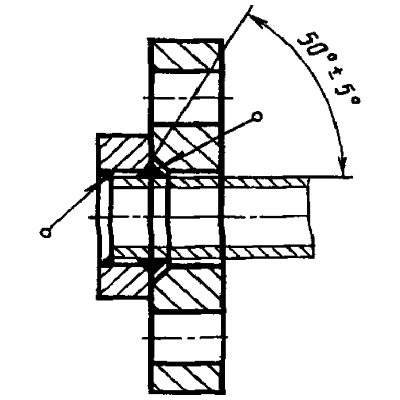

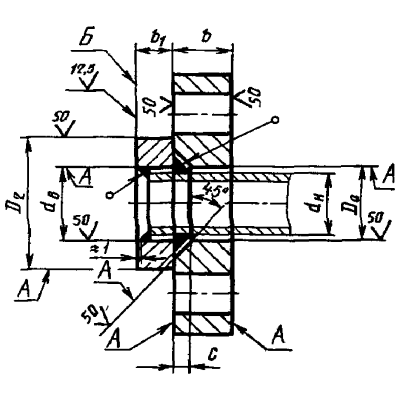

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице 1—4.
(Измененная редакция, Изм. № 1, 2, 3).
3. Кольца должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815—80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.
| Pу от 0,1 до 1,0 МПа (от 1 до 10 кгс/см2) | Pу 1,6 и 2,5 МПа (16 и 25 кгс/см2) |
 |
 |
Примечания:
1. Допускается обработка поверхностей А с шероховатостью Ra < < 100 мкм.
Размер D2 — по ГОСТ 12815—80, выступ, впадина, шип и паз по ГОСТ 12815—80 должны выполняться в пределах размера b1
2. Обработка поверхности Б с шероховатостью Ra < 25 мкм при кругообразном направлении неровностей.
3. Допускается выполнять угол фаски под сварной шов (5 ± 3)°.
Размеры
Таблица 1.
|
Проход условный |
Pу 0,1; 0,25 и 0,6 МПа (1,0, 2,5 и 6 кгс/см2) |
|||||||||
|
4, |
До |
ь |
с |
Масса, кг |
||||||
|
фланца |
кольца |
|||||||||
|
с соединительным |
с выступом |
с впадиной |
||||||||
|
10 |
14 |
15 |
16 |
10 |
8 |
4 |
0,29 |
0,05 |
0,04 |
0,04 |
|
15 |
18 |
19 |
20 |
0,33 |
0,06 |
0,05 |
0,05 |
|||
|
20 |
25 |
26 |
27 |
10 |
0,41 |
0,12 |
0,10 |
0,09 |
||
|
25 |
32 |
33 |
34 |
12 |
5 |
0,60 |
0,16 |
0,13 |
0,13 |
|
|
32 |
38 |
39 |
41 |
0,87 |
0,21 |
0,18 |
0,17 |
|||
|
40 |
45 |
46 |
48 |
1,01 |
0,27 |
0,23 |
0,22 |
|||
|
50 |
57 |
59 |
61 |
12 |
U1 |
0,35 |
0,32 |
0,30 |
||
|
65 |
76 |
78 |
80 |
14 |
14 |
6 |
1,55 |
0,55 |
0,49 |
0,46 |
|
80 |
89 |
91 |
93 |
2,05 |
0,73 |
0,65 |
0,63 |
|||
|
100 |
108 (А) |
ПО |
112 |
2,38 |
0,88 |
0,81 |
0,75 |
|||
|
114 (Б) |
116 |
118 |
2,26 |
0,77 |
0,65 |
0,63 |
||||
|
125 |
133 (А) |
135 |
138 |
2,84 |
1,27 |
1,ц |
1,02 |
|||
|
140 (Б) |
142 |
145 |
2,68 |
1,05 |
0,89 |
0,85 |
||||
|
150 |
152 (А) |
154 |
157 |
16 |
16 |
3,94 |
1,75 |
1,58 |
1,44 |
|
|
159 (Б) |
161 |
164 |
3,72 |
1,53 |
1,43 |
1,32 |
||||
|
168 (В) |
170 |
173 |
3,42 |
1,24 |
1,07 |
1,03 |
||||
|
(175) |
194 |
196 |
200 |
18 |
18 |
7 |
4,48 |
1,80 |
1,70 |
1,57 |
|
200 |
219 |
222 |
225 |
8 |
4,93 |
2,06 |
1,95 |
1,80 |
||
|
(225) |
245 |
245 |
251 |
20 |
9 |
5,91 |
2,16 |
2,08 |
1,86 |
|
|
250 |
273 |
273 |
279 |
11 |
6,38 |
2,53 |
2,40 |
2,20 |
||
|
300 |
325 |
325 |
331 |
24 |
20 |
10,35 |
3,40 |
3,20 |
2,87 |
|
|
350 |
377 |
377 |
383 |
28 |
12 |
13,50 |
3,71 |
3,49 |
3,13 |
|
|
400 |
426 |
426 |
433 |
32 |
24 |
17,04 |
5,14 |
4,89 |
4,47 |
|
|
(450) |
480 |
480 |
487 |
34 |
20,06 |
5,92 |
5,57 |
5,17 |
||
|
500 |
530 |
530 |
537 |
38 |
26 |
25,44 |
7,05 |
6,73 |
6,10 |
|
Таблица 2
|
Ру 1,0 МПа (10 кгс/см2) |
||||||||||
|
Проход условный |
dH |
dB |
D о
|
& |
6i |
с |
Масса, кг |
|||
| кольца | ||||||||||
|
фланца |
с соединительным |
с выступом |
с впадиной |
|||||||
|
10 |
14 |
15 |
16 |
12 |
10 |
0,52 |
0,08 |
0,08 |
0,07 |
|
|
15 |
18 |
19 |
20 |
4 |
0,58 |
0,11 |
0,09 |
0,08 |
||
|
20 |
25 |
26 |
27 |
14 |
0,82 |
0,20 |
0,18 |
0,17 |
||
|
25 |
32 |
33 |
34 |
12 |
0,96 |
0,27 |
0,23 |
0,22 |
||
|
32 |
38 |
39 |
41 |
16 |
5 |
1,49 |
0,34 |
0,30 |
0,29 |
|
|
40 |
45 |
46 |
48 |
18 |
1,92 |
0,42 |
0,37 |
0,35 |
||
|
50 |
57 |
59 |
61 |
14 |
2,27 |
0,62 |
0,55 |
0,54 |
||
|
65 |
76 |
78 |
80 |
20 |
3,01 |
0,90 |
0,82 |
0,78 |
||
|
80 |
89 |
91 |
93 |
22 |
16 |
3,77 |
1,10 |
0,98 |
0,97 |
|
|
100 |
108 (А) |
ПО |
112 |
24 |
4,55 |
1,31 |
1,24 |
1,ц |
||
|
114 (Б) |
116 |
118 |
4,34 |
1,18 |
1,07 |
0,97 |
||||
|
125 |
133 (А) |
135 |
138 |
6 |
6,09 |
1,96 |
1,84 |
1,71 |
||
|
140 (Б) |
142 |
145 |
5,80 |
1,75 |
1,57 |
1,48 |
||||
|
150 |
152 (А) |
154 |
157 |
26 |
18 |
7,86 |
2,43 |
2,26 |
2,03 |
|
|
159 (Б) |
161 |
164 |
7,50 |
2,18 |
2,09 |
1,88 |
||||
|
168 (В) |
170 |
173 |
7,01 |
1,86 |
1,69 |
1,55 |
||||
|
(175) |
194 |
196 |
200 |
20 |
7 |
8,19 |
2,58 |
2,48 |
2,26 |
|
|
200 |
219 |
222 |
225 |
8 |
9,02 |
2,94 |
2,83 |
2,58 |
||
|
(225) |
245 |
245 |
251 |
28 |
9 |
11,14 |
3,66 |
3,53 |
3,25 |
|
|
250 |
273 |
273 |
279 |
22 |
11 |
11,30 |
3,78 |
3,66 |
3,35 |
|
|
300 |
325 |
325 |
зз1 ; |
30 |
13,87 |
4,24 |
4,08 |
3,58 |
||
|
350 |
377 |
377 |
383 |
32 |
24 |
18,02 |
6,33 |
6,09 |
5,44 |
|
|
400 |
426 |
426 |
433 |
34 |
26 |
12 |
24,38 |
8,15 |
8,43 |
7,08 |
|
(450) |
480 |
480 |
487 |
25,64 |
8,44 |
8,15 |
7,35 |
|||
|
500 |
530 |
530 |
537 |
38 = |
28 |
33,25 |
10,58 |
10,22 |
9,33 |
|
Таблица 3
|
Проход условный |
Ру 1,6 МПа (16 кгс/см2) |
|||||||||
|
°о |
ь |
*1 |
с |
Масса, кг |
||||||
|
фланца |
кольца |
|||||||||
|
с соединительным |
С выступом |
с впадиной |
||||||||
|
10 |
14 |
15 |
16 |
14 |
12 |
4 |
0,61 |
0,10 |
0,09 |
0,08 |
|
15 |
18 |
19 |
20 |
0,67 |
0,13 |
0,11 |
0,10 |
|||
|
20 |
25 |
26 |
27 |
16 |
14 |
0,93 |
0,24 |
0,22 |
0,20 |
|
|
25 |
32 |
33 |
34 |
5 |
1,10 |
0,31 |
0,28 |
0,25 |
||
|
32 |
38 |
39 |
41 |
18 |
16 |
1,68 |
0,46 |
0,41 |
0,39 |
|
|
40 |
45 |
46 |
48 |
20 |
2,13 |
0,56 |
0,51 |
0,49 |
||
|
50 |
57 |
59 |
61 |
2,54 |
0,71 |
0,64 |
0,62 |
|||
|
65 |
76 |
78 |
80 |
22 |
18 |
6 |
3,31 |
1,01 |
0,94 |
0,93 |
|
80 |
89 |
91 |
93 |
24 |
4,11 |
1,23 |
1,12 |
1,10 |
||
|
100 |
108 (А) |
110 |
112 |
26 |
20 |
4,93 |
1,64 |
1,57 |
1,51 |
|
|
114 (Б) |
116 |
118 |
4,70 |
1,48 |
1,35 ; |
1,25 |
||||
|
125 |
133 (А) |
135 |
138 |
28 |
6,56 |
2,18 |
2,06 |
2,04 |
||
|
140 (Б) |
142 |
145 |
6,23 |
1,94 |
1,76 |
1,67 |
||||
|
150 |
152 (А) |
154 |
157 |
22 |
8,48 |
2,98 |
2,79 |
2,55 |
||
|
159 (Б) |
161 |
164 |
8,09 |
2,67 |
2,58 |
2,52 |
||||
|
168 (В) |
170 |
173 |
7,56 |
2,27 |
2,08 |
1,94 |
||||
|
(175) |
194 |
196 |
200 |
7 |
8,83 |
2,84 |
2,73 |
2,65 |
||
|
200 |
219 |
222 |
225 |
8 |
9,36 |
3,24 |
3,12 |
3,00 |
||
|
(225) |
245 |
245 |
251 |
24 |
9 |
10,77 |
4,00 |
3,87 |
3,58 |
|
|
250 |
273 |
273 |
279 |
30 |
И |
13,90 |
4,12 |
4,00 |
3,69 |
|
|
300 |
325 |
325 |
331 |
32 |
17,90 |
5,51 |
5,17 |
4,85 |
||
|
350 |
377 |
377 |
383 |
34 |
26 |
12 |
22,80 |
7,97 |
7,52 |
7,08 |
|
400 |
426 |
426 |
433 |
36 |
28 |
29,08 |
10,12 |
9,62 |
9,05 |
|
|
(450) |
480 |
480 |
487 |
38 |
35,30 |
12,48 |
11,55 |
11,36 |
||
|
500 |
530 |
530 |
537 |
42 |
30 |
49,26 |
16,86 |
15,58 |
15,61 |
|
Таблица 4
|
Проход условный |
Ру 2,5 МПа (25 кгс/см2) |
|||||||||
|
4. |
4 |
л, |
ь |
4. |
с |
Масса, кг |
||||
|
фланца |
кольца |
|||||||||
|
с соединительным |
с выступом |
с впадиной |
||||||||
|
10 |
14 |
15 |
16 |
16 |
14 |
4 |
0,69 |
0,12 |
0,11 |
0,10 |
|
15 |
18 |
19 |
20 |
0,77 |
0,15 |
0,14 |
0,12 |
|||
|
20 |
25 |
26 |
27 |
18 |
16 |
1,05 |
0,27 |
0,24 |
0,23 |
|
|
25 |
32 |
33 |
34 |
5 |
1,24 |
0,36 |
0,32 |
0,31 |
||
|
32 |
38 |
39 |
41 |
20 |
1,87 |
0,46 |
0,40 |
0,39 |
||
|
40 |
45 |
46 |
48 |
22 |
18 |
2,35 |
0,56 |
0,58 |
0,57 |
|
|
50 |
57 |
59 |
61 |
2,79 |
0,79 |
0,72 |
0,71 |
|||
|
65 |
76 |
78 |
80 |
24 |
20 |
6 |
3,43 |
U2 |
1,05 |
1,01 |
|
80 |
89 |
91 |
93 |
26 |
4,25 |
1,37 |
1,26 |
1,25 |
||
|
100 |
108 (А) |
110 |
112 |
28 |
22 |
6,19 |
1,95 |
1,88 |
1,78 |
|
|
114 (Б) |
116 |
118 |
5,94 |
1,78 |
1,64 |
1,57 |
||||
|
125 |
133 (А) |
135 |
138 |
30 |
24 |
8,82 |
2,61 |
2,50 |
2,37 |
|
|
140 (Б) |
142 |
145 |
8,46 |
2,32 |
2,13 |
2,05 |
||||
|
150 |
152 (А) |
154 |
157 |
10,94 |
3,63 |
3,37 |
3,19 |
|||
|
159 (Б) |
161 |
164 |
10,52 |
3,29 |
3,12 |
2,99 |
||||
|
168 (В) |
170 |
173 |
9,95 |
2,86 |
2,60 |
2,52 |
||||
|
(175) |
194 |
196 |
200 |
7 |
11,00 |
3,53 |
3,35 |
3,21 |
||
|
200 |
219 |
222 |
225 |
8 |
12,62 |
4,34 |
4,15 |
4,03 |
||
|
(225) |
245 |
245 |
251 |
32 |
26 |
9 |
15,97 |
5,29 |
5,01 |
4,88 |
|
250 |
273 |
273 |
279 |
11 |
17,72 |
6,04 |
5,68 |
5,61 |
||
|
300 |
325 |
325 |
331 |
34 |
22,82 |
7,45 |
6,82 |
6,79 |
||
|
350 |
377 |
377 |
383 |
38 |
28 |
12 |
31,73 |
10,43 |
9,64 |
9,54 |
|
400 |
426 |
426 |
433 |
42 |
30 |
42,51 |
13,60 |
12,63 |
12,57 |
|
|
(450) |
480 |
480 |
487 |
45 |
48,15 |
14,36 |
13,29 |
13,27 |
||
|
500 |
530 |
530 |
537 |
50 |
32 |
64,57 |
19,21 |
17,73 |
17,94 |
|
Примечания к табл. 1—4;
1. Фланцы, с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.
2. Масса рассчитана по номинальным размерам фланца.
Обозначение фланцев по ГОСТ 12822-80
Пример условного обозначения круглого стального свободного фланца Dy 50 мм на Ру 0,6 МПа (6 кгс/см2) из стали СтЗсп:
Фланец 50—6 СтЗсп ГОСТ 12822—80
То же, квадратного:
Фланец квадратный 50—6 СтЗсп ГОСТ 12822—80
Пример условного обозначения приварного кольца Dy 50 мм на Ру 0,6 МПа (6 кгс/см2) из стали 35, исполнения 1 (с соединительным выступом):
Кольцо 1—50—6 СТ 35 ГОСТ 12822—80
При заказе колец с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.
При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода соответствующую букву из табл. 1—4.
(Измененная редакция, Изм. № 1, 3).
4. Фланцы и кольца следует изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка. Допускается изготовлять фланцы другими метода ми.
5. Предельные отклонения размеров:
dB и D0 — по Н14 (при получении штамповкой — по классу точности Т4 ГОСТ 7505—89);
Ъ и Ьх — для штампованных фланцев, а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой — по классу точности Т4 ГОСТ 7505—89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается.
4, 5. (Измененная редакция, Изм. № 3).
6. Неуказанные размеры и предельные отклонения — по рабочим чертежам, утвержденным в установленном порядке.
Допускается применение труб других диаметров.
7. Допускается для колец Ву > 200 мм расточка внутреннего диаметра кольца dB по фактическому наружному диаметру трубы с зазором на сторону не более 2,5 мм.
Для колец Dy < 200 мм допускается выполнение внутреннего диаметра без зазора с трубой.
8. (Исключен, Изм. № 1).
9. Технические требования, материал фланцев, крепежных деталей, прокладок, а также маркировка, упаковка, транспортирование - по ГОСТ 12816-80.
Коды ОКП
Цены на фланец ГОСТ 12822 80
Стоимость фланцев вы можете узнать заполнив форму ниже. Указать типы и параметры, которые Вам необходимы.
Оставить заявку на расчёт цен и сроков поставки
Похожие изделия
| Тип продукции | Стандарт |
| Фланцы раструбные | ASME B16.5 |
| Фланец воротниковый | ASME B16.47 |
| Фланец плоский стальной | ГОСТ 12821-80 |
| Фланцевые соединения устьевого оборудования |
ГОСТ 28919-91 |
| Фланец воротниковый | EN 1092-1 |
| Фланцы арматуры | ГОСТ 12815-80 |
| Фланцы со вставками | ГОСТ 28814-83 |
| Фланцы стальные плоские приварные |
ГОСТ 12820-80 |
| Фланцы для сосудов и аппаратов |
ГОСТ 28759.2-90 |
| Присоединительные фланцы трубопроводной арматуры |
ГОСТ 33259-2015 |
| Фланцы аппаратные | ГОСТ 28759.3-90 |
| Фланцы под прокладку восьмиугольного сечения |
ГОСТ 28759.4-90 |
| Фланцы резьбовые | ГОСТ 9399-81 |
Сертификат
