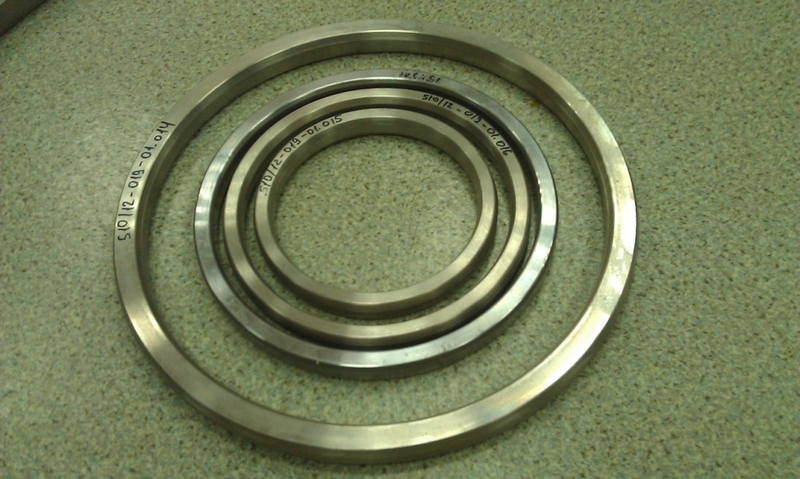

Восьмиугольная прокладка ОСТ 26.260.461-99

Прокладки восьмиугольного сечения Армко (Armco) Metall Gasket по стандарту ОСТ 26.260.461-99

Восьмиугольная прокладка ОСТ 26.260.461-99

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака



Схема Восьмиугольная прокладка

Этот стандарт устанавливает необходимые размеры и конструкцию, обобщенные технические требования на такие прокладки восьмиугольных и овальных сечений.

По такому стандарту прокладки восьмиугольного сечения  используются для фланцевых соединений трубопроводов и арматуры с принятым по стандарту давлением Ру от 6,3 до 16,0 МПа и количество градусов от -70 до 600.

 Ссылки на нормативы

В текущем документе показаны ссылки на следующие стандарты:

  1. ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионностойкие, жаростойкие и жаропрочные. Технические требования и марки.
  2. ГОСТ 1050-88 Прокат калиброванный, сортовой, со специальной отделкой поверхности из углеродистой качественной конструкционной стадии. Общие технические условия.
  3. ГОСТ 11036-75 Сталь электротехническая сортовая нелегированная. Технические условия.

Восьмиугольная прокладка ОСТ 26.260.461-99: Размеры

Таблица 2. Размеры восьмиугольных прокладок

Проход условный фланца Dy

Давление условное Ру, МПа

D мм.

b мм.

h мм.

h1 мм.

Прокладка восьмиугольная 200

16,0

275

16

22

10

Прокладка восьмиугольная 250

330

Прокладка восьмиугольная 300

10,0

375

11

18

8

16,0

380

22

30

12

Прокладка восьмиугольная 350

10,0

420

16

22

10

16,0

22

30

12

Прокладка восьмиугольная 400

10,0

480

15

22

10

16,0

22

30

12

Пример условного обозначения прокладки:

2-300-16,0-1, - прокладка восьмиугольная изготовленная из стали 08КП (шифр 1) , при Dу = 300 и Ру = 16,0МПа, с размерами: D=380 мм.; b=22 мм.; h=30 мм.; h1=12 мм.

Материал прокладок должен соответствовать таблице 3.

Таблица 3.

Шифр

Материал

1

Сталь 08КП по ГОСТ 1050

2

Сталь 10895 по ГОСТ 11036

3

Сталь 08X13 по ГОСТ 5632

4

Сталь 08X18Н10 по ГОСТ 5632

5

Сталь 08Х18Н10Т по ГОСТ 5632

Общие технические характеристики прокладки ОСТ 26.260.461-99:

  1. При изготовлении прокладок должны соблюдаться требования, которые указывает стандарт с приведенными чертежами и правильным порядком.
  2. От среды эксплуатации зависит материал прокладок. Прокладка стальная 08КП выдерживает температуру от -40°С до +475°С, а сталь марки 10895 — от - 60°С до +475°С. Стандарт ОСТ 26.260.461-99 в зависимости от особенности эксплуатации допускает применение других марок сталей.
  3. Не должны присутствовать дефекты на торцевых привалочных поверхностях.
  4. Возможен один поперечный шов на прокладке, а отличие показателей твердости металла и сварного шва не должно превышать 20 НВ.
  5. Прокладку, в изготовлении которой используют легированную сталь, подвергают термической обработке.
  6. Термическая обработка не должна оставить отслаивающуюся окалину на поверхности прокладки.
  7. Металл фланца должен быть тверже металла прокладки. Различие показателя твердости должно равняться минимум 20 НВ. Для замера твердости выбирают не меньше трех точек, которые располагают под углом 120° по поверхности круглого контакта с канавкой фланцев.
  8. Во время поставки прокладок в виде самостоятельного изделия стандарт требует добавлять бирку с товарным знаком производителя, условное обозначение, номер настоящего материала и марку материала.

Хотим обратить Ваше внимание на то, что на нашем сайте также продаются прокладки СНП ОСТ.
