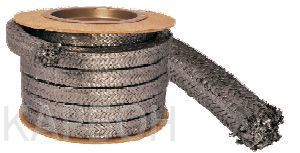

Набивка Графлекс Н1100

Структура:
из нитей терморасширенного графита, армированного хлопчатобумажной нитью; сечение от 3х3 до 40х40 мм.

Плотность набивки:
0,8 - 1,2 г/см3 (чем больше сечение, тем ниже плотность )

Среды:
вода, пар, аммиак, фреон, нефтепродукты, смазочное масло, органические растворители, термальное масло, токсические среды.

Отрасли:
нефтяная, газовая, энергетика, целлюлозно-бумажная, комунальное хозяйство, пищевая.

Графлекс Н-1100

Преимущества:

хорошая пластичность при обжатии, высокая упругость и теплопроводность, имеет низкий коэффициент трения и практически исключают механический и коррозионный износ штоков арматуры и валов насосного оборудования. Не стареет, не затвердевает, легко извлекается из сальниковой камеры при демонтаже. Набивка используется как самостоятельно, так и в сочетании с другими типами набивок. При применении набивок снижаются протечки рабочей среды, уменьшаются эксплуатационные затраты, увеличивается срок службы сальникового узла.

Для извлечения извлечения сальниковой набивки применяют сальниковый экстрактор.

Также Вас может заинтересовать уплотнительная фторопластовая лента.

Запросите цены, условия, сроки поставки

Введите имя:

Ваш телефон: (обязательно)

Ваш E-mail: (обязательно)

Напишите Ваш заказ:

Графлекс Н 1100

ТУ 2573-004-13267785-07

Варианты набивки:
НУ 1130
НУ 1134
H 1130 DO GORE
H 1134 PO GORE
НУ 1140
НЧ 1140
НУ 1140 GFO GORE
НЧ 1140 GFO GORE

Т,оС

Р, МПа

V, м/с

pH



-200 +160
(+300 - пар)

8,0

2

4-11



2,0

20



35,0

2

Марка
набивки

Структура и состав набивки

рН
среды

Максимально допустимые

Узел
уплотнения

давление
среды,
Мпа*

температура
среды, оС

скорость
скольжения,
м/с

1

2

3

4

5

6

7

Графлекс
Н 1100

Плетеная из нитей НГ-ХБ, армированных
хлопчатобумажной нитью

4-11

8,0 (35,0)

от -200 до +160
(+300 - пар)

2

Арматура

2,0

20

Центробежные
насосы

(35,0)

2

Поршневые
насосы

Графлекс
Н 1130

Н 1100 с угловой оплеткой из экспанди-
рованного фторопласта

3-12

(20,0)

от -200 до +160

2

Арматура

Поршневые
насосы

Графлекс
Н 1130
DO GORE

Н 1100 с угловой оплеткой из GORE DO
(экспандированного фторопласта)

3-12

(20,0)

от -200 до +160

2

Арматура

Поршневые
насосы

Графлекс
Н 1134
РО GORE

Н 1100 с угловой оплеткой из GORE РO
(экспандированного фторопласта с си-
ликоновой пропиткой)

3-12

2,0

от -200 до +160

10

Центробежные
насосы

Графлекс
НУ 1140

Н 1100 с угловой оплеткой из экспанди-
рованного графитонаполненного фторо-
пласта

3-12

(20,0)

от -200 до +160

2

Арматура

2,0

20

Центробежные
насосы

10,0

2

Поршневые
насосы

Графлекс
НЧ 1140

Н 1100 с чередующимися нитями из экс-
пандированного графитонаполненного
фторопласта

3-12

2,0

от -200 до +160

20

Центробежные
насосы

Графлекс
НУ 1140
GFO GORE

Н 1100 с угловой оплеткой из GORE GFO
(экспандированного графитонаполнен-
ного фторопласта)

3-12

(20,0)

от -200 до +160

2

Арматура

2,0

20

Центробежные
насосы

10,0

2

Поршневые
насосы

Графлекс
НЧ 1140
GFO GORE

Н 1100 с чередующимися нитями из
GORE GFO (экспандированного графито-
наполненного фторопласта)

3-12

2,0

от -200 до +160

20

Центробежные
насосы
