Заглушки фланцевые по АТК 24.200.02-90
Изначально, заглушки фланцевые изготавливались по ГОСТ 12836-67, который был введен в 1967 году, но в 1991 году ГОСТ 12836-67 было решено обновить и заменить на АТК 24.200.02-90.
Подробнее о стальных фланцевых заглушках вы можете ознакомиться на странице Заглушки фланцевые
Заглушки фланцевые, в отличие от заглушек эллиптических, монтируются на трубопровод не с помощью сварки, а крепятся с помощью болтов или шпилек к фланцу, который в свою очередь уже приварен к трубе. Выбирая исполнение заглушки фланцевой, следует учитывать, с каким фланцем будет соединяться данная заглушка.
Варианты исполнения фланцевых заглушек по ГОСТ: АТК 24.200.02-90

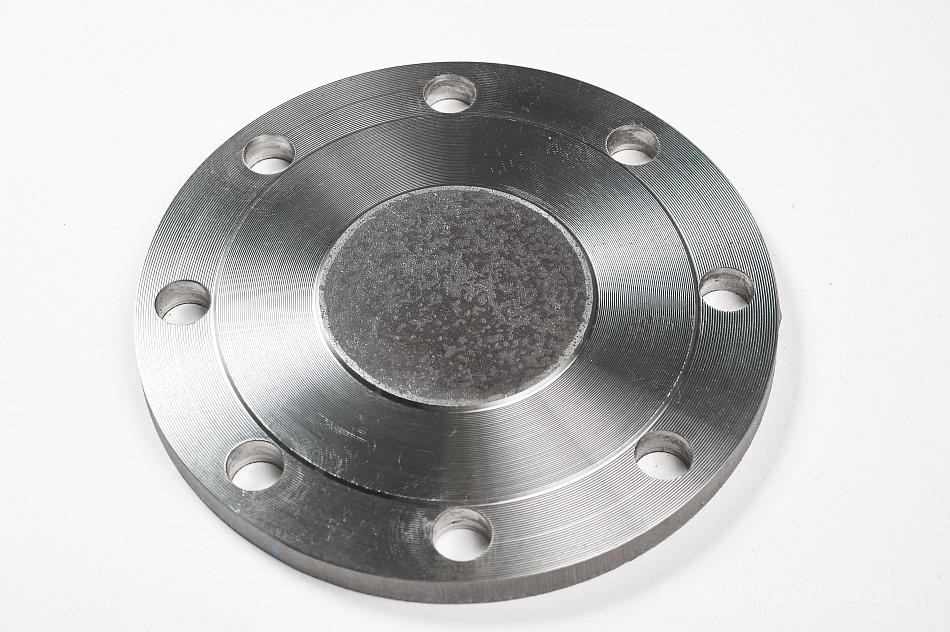

На схематическом изображения, показано выше, фланцевые заглушки являются специальной деталью дисковой формы, которая очень похожа по своей форме на плоский фланец, только без центрального отверстия, именно поэтому заглушки фланцевые называют “глухой фланец”. Изготовление фланцевых заглушек по АТК 24.200.02-90 могут быть изготовлены в 5 различных вариантах. На рисунках показанных ниже, можно посмотреть, как схематично выглядит каждое из 5-ти исполнений заглушек фланцевых:
Фланцевые заглушки, в зависимости от своего исполнения, могут выдерживать давление от 0,6 МПа до 16МПа. В нижеприведенной таблице указаны виды заглушек фланцевых по АТК 24.200.02-90 поставляемые нашей компанией, а также характеристики данных заглушек:
Заглушки фланцевые по АТК 24.200.02-90:
Исполнение 1:| Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг |
| 10х0,6 | 0,3 | 600х0,6 | 74 | 150х1,6 | 7,1 | 600х2,5 | 196 |
| 15х0,6 | 0,4 | 800х0,6 | 160 | 200х1,6 | 10,4 | 800х2,5 | 390 |
| 20х0,6 | 0,5 | 1000х0,6 | 286 | 250х1,6 | 19 | 10х4,0 | 0,5 |
| 25х0,6 | 0,6 | 1200х0,6 | 455 | 300х1,6 | 26,4 | 15х4,0 | 0,6 |
| 32х0,6 | 1 | 200х1,0 | 9,2 | 350х1,6 | 37,3 | 20х4,0 | 0,8 |
| 40х0,6 | 1,1 | 250х1,0 | 14,4 | 400х1,6 | 54,3 | 25х4,0 | 1 |
| 50х0,6 | 1,3 | 300х1,0 | 20,1 | 450х1,6 | 66,2 | 32х4,0 | 1,6 |
| 65х0,6 | 1,7 | 350х1,0 | 29,3 | 500х1,6 | 99,2 | 40х4,0 | 1,8 |
| 80х0,6 | 2,3 | 400х1,0 | 41 | 600х1,6 | 153 | 50х4,0 | 2,2 |
| 100х0,6 | 2,8 | 450х1,0 | 48,9 | 800х1,6 | 295 | 65х4,0 | 3,1 |
| 125х0,6 | 4,4 | 500х1,0 | 64 | 1000х1,6 | 540 | 80х4,0 | 3,7 |
| 150х0,6 | 5,5 | 600х1,0 | 99,6 | 1200х1,6 | 886 | 100х4,0 | 5,8 |
| 200х0,6 | 8,3 | 800х1,0 | 231 | 200х2,5 | 16,2 | 125х4,0 | 8,8 |
| 250х0,6 | 11,6 | 1000х1,0 | 386 | 250х2,5 | 29,1 | 150х4,0 | 12,1 |
| 300х0,6 | 17,4 | 1200х1,0 | 676 | 300х2,5 | 36,8 | 200х4,0 | 22,1 |
| 350х0,6 | 22,1 | 65х1,6 | 2,5 | 350х2,5 | 58,3 | 250х4,0 | 38,4 |
| 400х0,6 | 30,6 | 80х1,6 | 3 | 400х2,5 | 81,4 | 300х4,0 | 55,2 |
| 450х0,6 | 41,8 | 100х1,6 | 3,6 | 450х2,5 | 95,5 | 350х4,0 | 79,7 |
| 400х4,0 | 118 | ||||||
| 500х0,6 | 49,7 | 125х1,6 | 4,8 | 500х2,5 | 131,6 | 450х4,0 | 126 |
| 500х4,0 | 171 |
Исполнение 2:
| Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг | Dу Х Ру (мм Х МПа) | Масса 1 заглушки, кг |
| 200х1,0 | 8,8 | 400х1,6 | 53,4 | 32х4,0 | 1,4 | 32х6,3 | 1,8 |
| 250х1,0 | 14 | 450х1,6 | 65,1 | 40х4,0 | 1,8 | 40х6,3 | 2,2 |
| 300х1,0 | 19,4 | 500х1,6 | 98 | 50х4,0 | 2,2 | 50х6,3 | 3 |
| 350х1,0 | 28,4 | 600х1,6 | 149 | 65х4,0 | 3 | 65х6,3 | 3,4 |
| 400х1,0 | 39,6 | 800х1,6 | 289 | 80х4,0 | 3,5 | 80х6,3 | 5,3 |
| 450х1,0 | 47,7 | 200х2,5 | 15,7 | 100х4,0 | 5,5 | 100х6,3 | 5,9 |
| 500х1,0 | 64,1 | 250х2,5 | 28,3 | 125х4,0 | 8,5 | 125х6,3 | 8,4 |
| 600х1,0 | 96 | 300х2,5 | 35,6 | 150х4,0 | 11,7 | 150х6,3 | 13,8 |
| 800х1,0 | 224 | 350х2,5 | 56,9 | 200х4,0 | 21,4 | 200х6,3 | 21,1 |
| 65х1,6 | 2,3 | 400х2,5 | 79,7 | 250х4,0 | 37,4 | 250х6,3 | 33,8 |
| 80х1,6 | 2,7 | 450х2,5 | 93,6 | 300х4,0 | 53,6 | 300х6,3 | 51,9 |
| 100х1,6 | 3,4 | 500х2,5 | 130 | 350х4,0 | 77,8 | 350х6,3 | 72,1 |
| 125х1,6 | 4,5 | 600х2,5 | 190 | 400х4,0 | 115 | 400х6,3 | 104 |
| 150х1,6 | 6,8 | 800х2,5 | 382 | 450х4,0 | 124 | 450х6,3 | 144 |
| 200х1,6 | 10 | 10х4,0 | 0,4 | 500х4,0 | 165 | 500х6,3 | 235 |
| 250х1,6 | 18,6 | 15х4,0 | 0,5 | 10х6,3 | 0,7 | 600х6,3 | 365 |
| 300х1,6 | 25,8 | 20х4,0 | 0,7 | 15х6,3 | 0,8 | ||
| 350х1,6 | 36,5 | 25х4,0 | 0,8 | 20х6,3 | 1,3 |
В особенности, каждому виду фланцевых заглушек соответствует своя таблица, в которой указаны все возможные размеры, характеристики и данные заглушек фланцевых, изготовленных по этому исполнению. На нашем сайте вы можете видеть 2 таблицы для наиболее часто потребляемых фланцевых заглушек – заглушек исполнения 1 и 2.
Пользуясь этими таблицами на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов и расходов на монтаж и установку т.к. в данных таблицах указан вес заглушек фланцевых по АТК 24.200.02-90.
Наша компания может осуществить заказы заглушек фланцевых по АТК 24.200.02-90 из различных марок стали, таких как: сталь 20 и 09г2с (заглушки фланцевые стальные), сталь 12х18н10т и 10х17н13м2т (заглушки фланцевые нержавеющие), сталь 15х5м (заглушки фланцевые жаропрочные) и д.р.
Помимо российских нормативных документов, наша компания поставляет заглушки фланцевые, изготовленные по американским стандартам: ANSI B16.5 и ANSI B16.47.
На все фланцевые заглушки, которые поставляет наша компания, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.
