Инструкция по восстановлению колец овального, восьмиугольного сечения и фланцев под них

Инструкция по восстановлению привалочных поверхностей металлических колец овального, восьмиугольного сечения и фланцев под них с помощью самоклеящийся уплотнительной ленты из терморасширенного графита (ТРГ) марки ГЛ-2004

Общие указания

1.1 Уплотнительная лента ТРГ марки ГЛ-2004 ТУ 5728-012-93978201-2007 применяется для ремонта и восстановления привалочных поверхностей:

• колец  овального  и  восьмиугольного  сечения  по  ОСТ   26.260.461-99, ГОСТ 28759.8, колец типа R, RX, BX по ASME B 16.20;
• для восстановления поверхности фланцев исполнения 7 под кольцо овального сечения, исполнения 6 под линзовую прокладку по ГОСТ 12815, для восстановления поверхности фланцев сосудов и аппаратов по ГОСТ 28759.4, а также для восстановления поверхности фланцев по соответствующему стандарту ASME B 16.5, ASME B 16.47, API.

Уплотнительная лента рекомендована к применению на условное давление от вакуума до 100 МПа (до 1000 кгс/см2) и температуру от минус 240 до плюс 510 °С.

1.2 Стойкость ленты ТРГ в рабочей среде: на воздухе до плюс 500°С; на пару до плюс 600°С, в кислороде до плюс 350°С; в инертной среде до плюс 2000°С. Лента ТРГ обладает высокой химической стойкостью к большинству сред, в том числе к нефти и  нефтепродуктам,  другим  средам  в  соответствии  с техническими условиями. Существуют ограничения  по применению в концентрированных азотной (20-65% до +20ºС) и серной (70-90% до плюс 100  ºС) кислотах, олеуме.

1.3 При монтаже ленты с клеевым слоем для обеспечения надежной фиксации уплотнения температура уплотнительной поверхности должна быть выше 0 ºС.

1.4 При ремонте уплотнительную ленту следует наносить на  одну из сопрягаемых поверхностей (только на кольцо или только на фланец):

• если установка кольца производится вручную (масса кольца не превышает 20 кг ), рекомендуется восстанавливать привалочные поверхности металлических колец ;
• если установка производится с помощью грузоподъемных механизмов (размер металлических колец превышает Ду 600 мм или 20 кг), то при ремонте рекомендуется восстанавливать привалочные поверхности фланцев.

1.5 Восстановление локальных дефектов и повреждений допускается на обеих сопрягаемых поверхностях, при сборке восстановленные лентой места колец и фланцев разнести относительно друг друга.

1.6 В зависимости от глубины и протяженности дефектов привалочных поверхностей рекомендуется:

• дефекты, глубиной до 0,5 мм восстанавливать нанесением ленты по всему периметру привалочной поверхности в один слой согласно п. 2.1.2 без дополнительной доработки поверхностей;
• риски, забоины, вмятины, коррозионные повреждения глубиной от 0,5 до 1,5 мм на привалочных плоскостях разъемов зачистить до металла, обезжирить, протереть сухой ветошью, а затем «залечить» с помощью ленты ТРГ согласно п 2.3.1. Сверху по всему периметру привалочной поверхности наклеить ленту ТРГ в один слой согласно п. 2.1.2.

- при   наличии   раковин   на   привалочных   поверхностях   свыше   1,5   мм, заплавить их электросваркой, места наплавки зачистить заподлицо с поверхностью фланца. Сверху по всему периметру привалочной поверхности наклеить ленту ТРГ в один слой согласно п.2.1.2.

Порядок сборки

2.1 Восстановление привалочных поверхностей металлических колец овального и восьмиугольного сечения

2.1.1 Перед монтажом ленты поверхность стального кольца протереть чистой ветошью, в случае сильного загрязнения или наличия ржавчины зачистить металлической щеткой или наждачной бумагой.

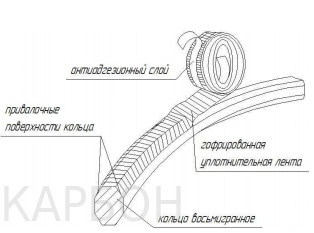

2.1.2 Удаляя антиадгезионный слой (желтую бумагу) на длине 100-150  мм, наложить  ленту  липким  слоем  на  торцевую  поверхность  стального   кольца  и равномерно  распределить  ее  по  ширине  кольца  (рис.1).   Приглаживая рукой, приклеить фольгу, не допуская складок и пузырей по всему периметру привалочных поверхностей в один слой, соединив концы ленты  внахлест 5%10 мм. Лишнюю ленту оборвать.

Монтаж ленты проводить в чистых перчатках, исключить попадание на кольцо и ленту смазки и грязи в процессе монтажа.

 2.1.6 Перевернуть кольцо и аналогичным образом наклеить ленту на другую сторону.

 2.1.7 В случае обрыва ленты продолжить нанесение с перехлестом 5%10 мм.

 2.1.8 Уложить металлическое кольцо с восстановленной привалочной поверхностью в паз фланца, произвести сборку фланца.

 2.1.9 Обтяжку фланца производить в штатном режиме. Специальный контроль и  ограничение  величины  обжатия  для графитовой ленты не требуется.

Примечания:

1 Допускается для колец малого диаметра наносить ленту на  боковые поверхности по наружному и внутреннему диаметрам (рис.2).

  2 Ширину ленты  ТРГ выбирают исходя  из высоты (или ширины) кольца

  b=1,1хS (рис 1), или b=1,6хВ (рис 2),  мм, где b –ширина ленты ТРГ,

  S – высота кольца В – ширина кольца

  Полученный результат округлить до целого числа.

Рис.2  Фото  кольца  восьмиугольного сечения малого диаметра с восстановленной привалочной поверхностью путем  нанесения ленты ТРГ на боковую поверхность

2.2 Восстановление привалочной поверхности фланца

2.2.1 Перед монтажом ленты ТРГ зачистить уплотнительные поверхности фланцев щеткой, протереть чистой ветошью и обезжирить.

2.2.2 Для удобства монтажа лента снабжена клеевой основой, удалив антиадгезионный слой (желтую бумагу) на длине 100%150 мм, наложить ленту ТРГ липким слоем на одну сторону привалочной поверхности фланца (совмещая  край ленты и край паза (рис.3), приглаживая рукой приклеить, не допуская  складок и пузырей.

Рис.3 Схема наклейки ленты ТРГ на боковые  поверхности паза (привалочные поверхности фланца)

П р и м е ч а н и е – Ширину ленты ТРГ выбирают исходя из высоты кольца:

b=1,1хS/2, мм, где

b –ширина ленты ТРГ, S – высота кольца

Полученный результат округлить до целого числа.

2.3 Восстановление локальных дефектов на фланцах и кольцах

2.3.1 В случае если уплотнительная поверхность фланца или кольца имеет локальные коррозионные или механические повреждения глубиной до 1,5 мм, вклеить необходимое количество слоев липкой ленты ТРГ в поврежденный участок, так, чтобы графит выступал над уровнем неповрежденного металла на 0,5 мм. Фольгу, выступающую за пределы поврежденного участка, удалить ножом. Кромки закатать (пригладить) подручными средствами.

2.3.2 В случае, если на поверхности металлической прокладки есть зазубрины с выступающими краями, зашкурить их до сглаживания выступающих краев.
