Фланцы ГОСТ 12815-80

ГОСТ 12815 80 на фланцы арматуры, исполнение и маркировка

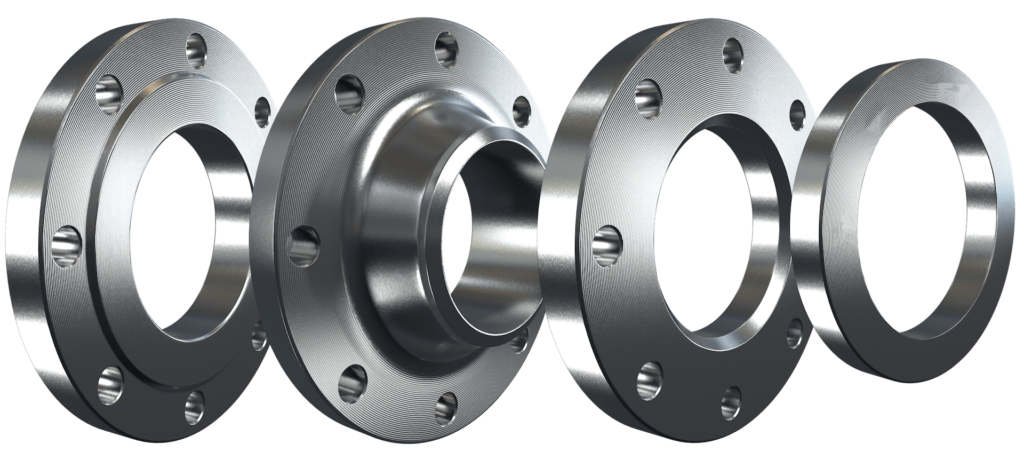

ГОСТ 12815 80 на фланцы арматуры

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака

Оставить заявку на расчёт цен и сроков поставки

Название русское:	Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
Название английское:	Flanges for valves, fittings and pipelines for Pnom from 0,1 to 20 MPa (from 1 to 200kgf/sq sm). Types. Connecting dimensions and dimensions of sealing surfaces

Скачать ГОСТ 12815-80

Область и условия применения:

Настоящий стандарт распространяется на фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков аппаратов и резервуаров на условное давление Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.) и температуру среды от 20 до 873 К (от минус 253 до 600 град. С) и на фланцы с прокладками из фторопласта-4 на условное давление Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.) и температуру среды от 73 до 473 К (от минус 200 до плюс 200 град. С) и может быть использован для их сертификации. Стандарт не распространяется на фланцы трубопроводов транспортных машин, если эти фланцы не предназначены для присоединения арматуры или приборов общего назначения, а также фланцы, стандартизованные ГОСТ 1536-76 и ГОСТ 4433-76

Типы и основные параметры фланцев

Тип фланца	Условное давление P_y, МПа (кгс/см²)	Уловный проход D_y, мм
Литые из серого чугуна по ГОСТ 12817-80	0,1; 0,25 (1; 2,5)	15 - 3000
	0,6 (6)	15 - 2400
	1,0 (10)	15 - 2000
	1,6 (16)	15 - 1000
Литые из ковкого чугуна по ГОСТ 12818-80	1,6; 2,5; 4,0 (16; 25; 40)	15 - 80
Литые стальные по ГОСТ 12819-80	1,6 (16)	15 - 1600
	2,5 (25)	15 - 1400
	4,0 (40)	15 - 800
	6,3 (63)	15 - 600
	10 (100)	15 - 400
	16 (160)	15 - 300
	20 (200)	15 - 250
Стальные плоские приварные по ГОСТ 12820-80	0,1; 0,25 (1; 2,5)	10 - 2400
	0,6 (6)	10 - 1600
	1,0 (10)	10 - 1600
	1,6 (16)	10 - 1200
	2,5 (25)	10 - 800
Стальные приварные встык по ГОСТ 12821-80	0,1; 0,25; 0,6 (1; 2,5; 6)	10 - 1600
	1,0; 1,6; 2,5; 4,0 (10; 16; 25; 40)	10 - 1200
	6,3 (63)	10 - 400; 500 - 1200
	10 (100)	10 - 400
	16 (160)	15 - 300
	20 (200)	15 - 250
Стальные свободные на приварном кольце по ГОСТ 12822-80	0,1; 0,25; 0,6; 1,0; 1,6; 2,5 (1; 2,5; 6; 10; 16; 25)	10 - 500

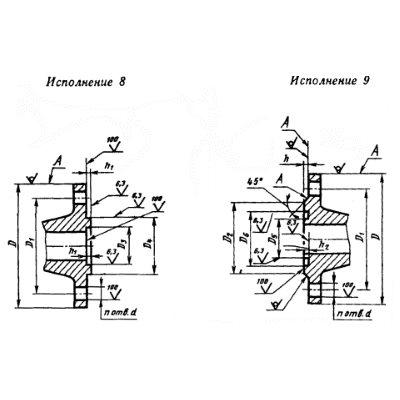

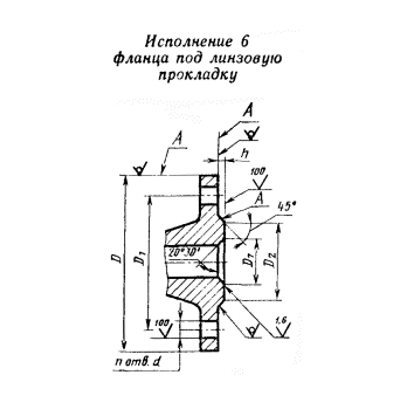

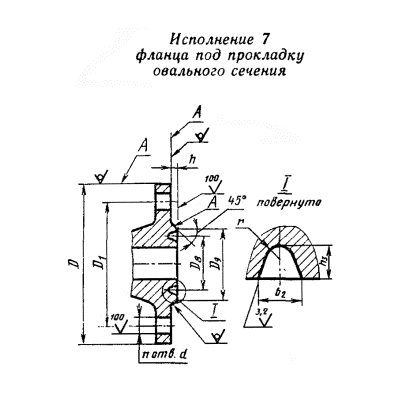

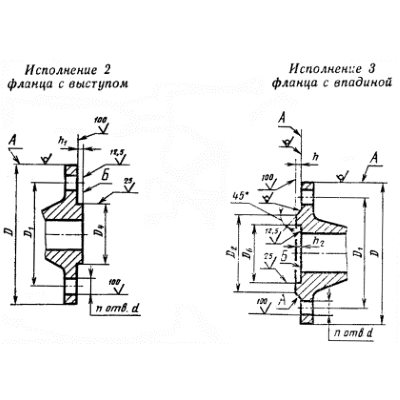

Исполнение фланцев по ГОСТ 12815-80

Примечания к черт. 1 - 6:

1. Допускается обработка поверхностей А с шероховатостью Ra £ 100 мкм.

2. Допускается обработка поверхности Б с шероховатостью Ra £ 25 мкм при кругообразном направлении неровностей.

3. Допускается вместо Ð 45° выполнять округление.

Присоединительные размеры

P_y 0,1 и 0,25 МПа (1,0 и 2,5 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃		D₄		D₅		D₆		d		n		h	h₁		h₂		B	Номинальный диаметр болтов или шпилек
Проход условный D_y	D	D₁	D₂	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	h	Ряд 1	Ряд 2	Ряд 1	Ряд 2	B	Ряд 1	Ряд 2
10	75	50	35	20	19	30	29	19	18	31	30	11	11	4	4	2	4	4	3	3	60	М10	М10
15	80	55	40	25	23	35	33	24	22	36	34										65
20	90	65	50	32	33	46	43	31	32	47	44										70
25	100	75	60	39	41	53	51	38	40	54	52										75
32	120	90	70	49	49	63	59	48	48	64	60	14	14								95	М12	М12
40	130	100	80	56	55	70	69	55	54	71	70					3					100
50	140	110	90	69	66	83	80	68	65	84	81										110
65	160	130	110	89	86	103	100	88	85	104	101										125
80	185	150	128	103	101	17	115	102	100	118	116	18	18								140	М16	М16
100	205	170	148	123	117	143	137	122	116	144	138						4,5		3,5		155
125	235	200	178	149	146	169	166	148	145	170	167			8	8						-
150	260	225	202	176	171	196	191	175	170	197	192
(175)	290	255	232	206	203	226	223	205	202	227	224
200	315	280	258	231	229	251	249	230	228	252	250
(225)	340	305	282	256	256	276	276	255	255	277	277
250	370	335	312	286	283	306	303	285	282	307	304			12	12
300	435	395	365	336	336	356	356	335	335	357	357	22	22			4		5		4		М20	М20
350	485	445	415	381	386	407	406	380	385	408	407						5		4
400	535	495	465	431	436	457	456	430	435	458	457			16	16
(450)	590	550	520	481	489	507	509	480	488	508	510			16
500	640	600	570	531	541	557	561	530	540	558	562			20
600	755	705	670	531	635	657	661	630	634	658	662	26	26	20	20	5		6		5		М24	М24
(700)	860	810	775	736	737	762	763	735	736	763	764	26	26	24	24							М24	М24
800	975	920	880	841	841	867	867	840	840	868	868	30	30									М27	М27
(900)	1075	1020	980	-	-	-	-	-	-	-	-						-	-	-	-
1000	1175	1120	1080											28	28
1200	1375	1320	1280											32	32
1400	1575	1520	1480											36	36
1600	1785	1730	1690											40	40
(1800)	1985	1930	1890											44	44
2000	2190	2130	2090											48	48
(2200)	2405	2340	2295									33	33	52	52	6						М30	М30
2400	2605	2540	2495											56	56
(2600)	2805	2740	2695											60	60
(2800)	3035	2960	2910									36	39	64	64							М33	М36
3000	3240	3160	3110									36	39	68	68							М33	М36

Узнать наличие и более детальную информацию о Фланцах ГОСТ 12815-80 можно заполнив форму ниже

Оставить заявку на расчёт цен и сроков поставки

Фланцы стальные плоские приварные по ГОСТ 12815-80

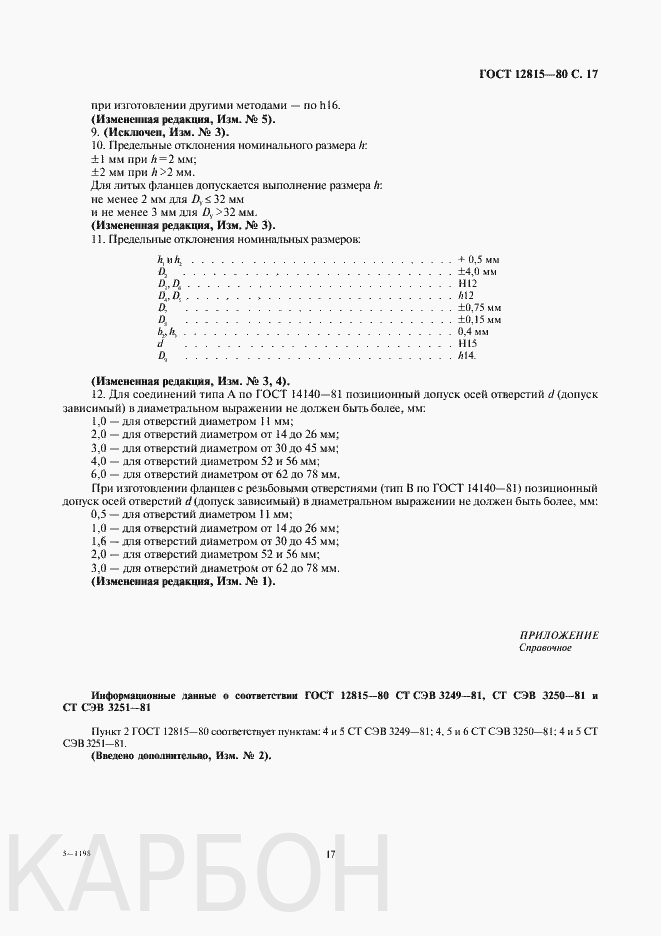

Фланцы арматуры ГОСТ 12815-80

Фланцы стальные плоские приварные ГОСТ 12815-80 размеры присоединительные

Фланцы арматуры ГОСТ 12815-80

Приложения к ГОСТу

Изменение №1 к ГОСТ 12815-80

Обозначение: Изменение №1 к ГОСТ 12815-80
Дата введения в действие: 01.07.1983
Текст поправки интегрирован в текст или описание стандарта.

Изменение №2 к ГОСТ 12815-80

Обозначение: Изменение №2 к ГОСТ 12815-80
Дата введения в действие: 01.07.1984
Текст поправки интегрирован в текст или описание стандарта.

Изменение №3 к ГОСТ 12815-80

Обозначение: Изменение №3 к ГОСТ 12815-80
Дата введения в действие: 01.07.1988
Текст поправки интегрирован в текст или описание стандарта.

Изменение №4 к ГОСТ 12815-80

Обозначение: Изменение №4 к ГОСТ 12815-80
Дата введения в действие: 01.04.1990
Текст поправки интегрирован в текст или описание стандарта.

Изменение №5 к ГОСТ 12815-80

Обозначение: Изменение №5 к ГОСТ 12815-80
Дата введения в действие: 01.10.1992
Текст поправки интегрирован в текст или описание стандарта.

Поправка к ГОСТ 12815-80

Обозначение: Поправка к ГОСТ 12815-80
Дата введения в действие: 21.01.2010

Фланцы арматуры ГОСТ 12815-80

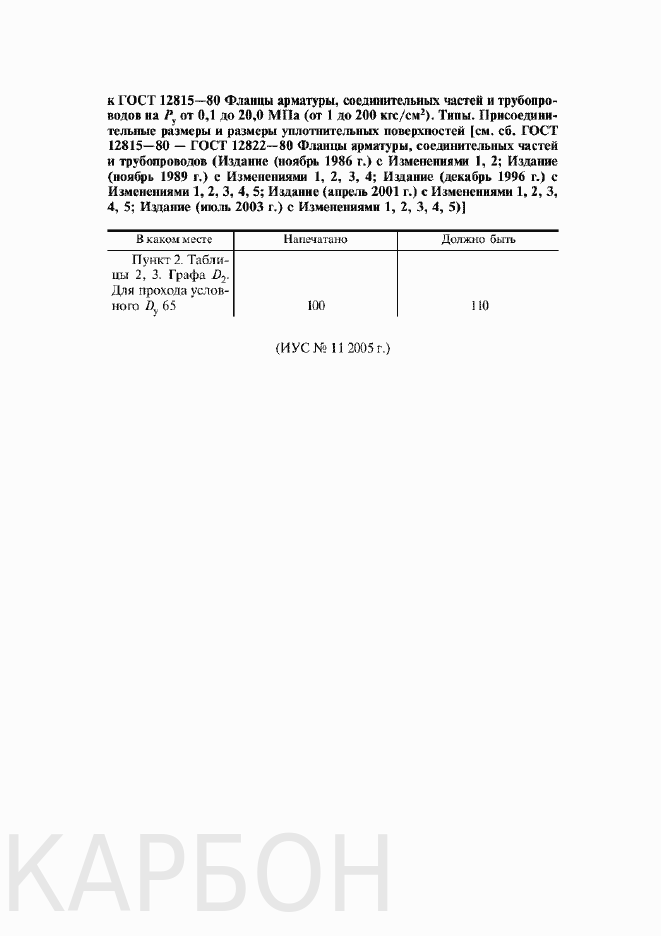

Поправка к ГОСТ 12815-80

Обозначение: Поправка к ГОСТ 12815-80
Дата введения в действие: 01.11.2005

Фланцы арматуры ГОСТ 12815-80

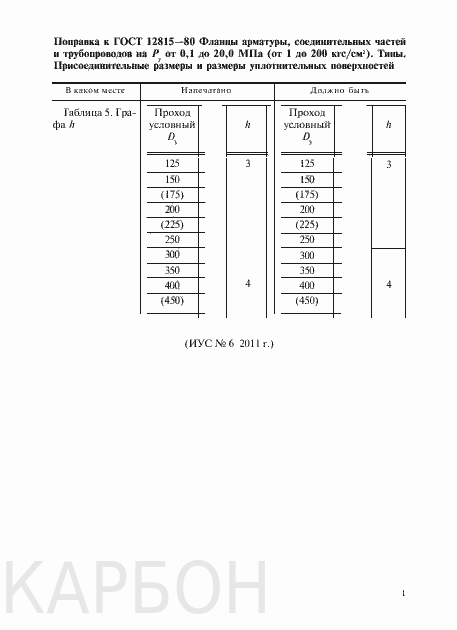

Поправка к ГОСТ 12815-80

Обозначение: Поправка к ГОСТ 12815-80
Дата введения в действие: 14.04.2011

Фланцы арматуры ГОСТ 12815-80
