В наличии на складе в Москве Срок поставки от 2-х рабочих дней Сертификаты и паспорта к каждой поставке 100% гарантия возврата в случае брака |
Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа R ≈ 1,5 DN и θ = 90° и θ = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.
Область применения отводов в соответствии с разделом 1 ГОСТ 17380

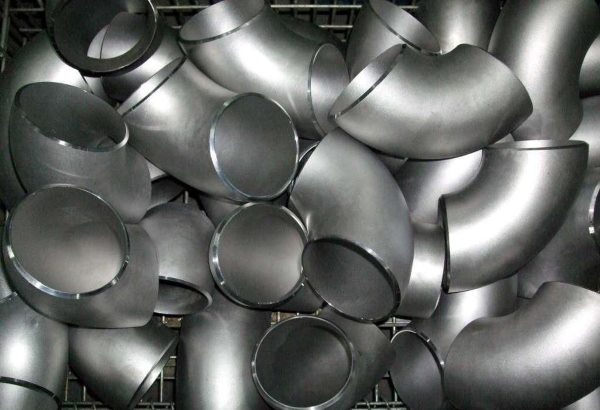

Возможно вас заинтересуют Отводы из нержавеющей стали

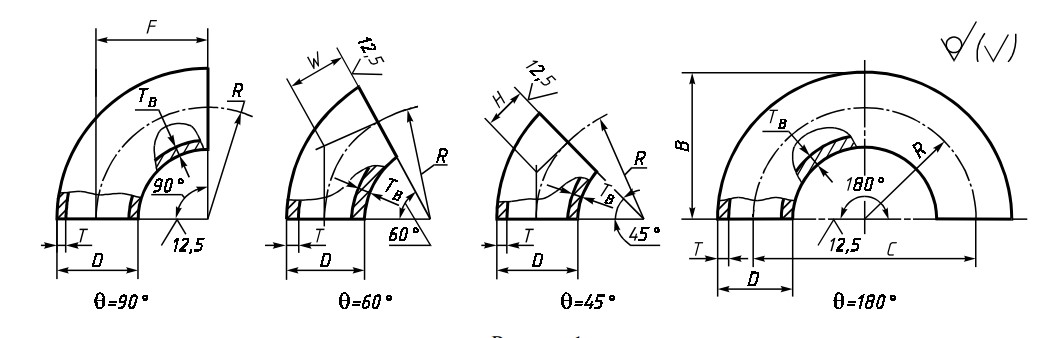

Таблица 1 Размеры отводов исполнения 1
DN |
D |
T |
F = R |
H |
С |
В |
Масса, кг, отвода с θ |
||
45° |
90° |
180° |
|||||||
15 |
21,3 |
2,0 |
28 |
14 |
56 |
38 |
0,02 |
0,04 |
0,08 |
3,2 |
0,03 |
0,06 |
0,12 |
||||||
4,0 |
0,04 |
0,07 |
0,14 |
||||||
20 |
26,9 |
2,0 |
29 |
14 |
58 |
43 |
0,03 |
0,06 |
0,11 |
3,2 |
0,04 |
0,08 |
0,17 |
||||||
4,0 |
0,06 |
0,10 |
0,20 |
||||||
25 |
33,7 |
2,3 |
38 |
18 |
76 |
56 |
0,05 |
0,11 |
0,21 |
3,2 |
0,08 |
0,16 |
0,32 |
||||||
4,5 |
0,09 |
0,19 |
0,38 |
||||||
32 |
42,4 |
2,6 |
48 |
23 |
96 |
69 |
0,10 |
0,19 |
0,39 |
3,6 |
0,13 |
0,26 |
0,52 |
||||||
5,0 |
0,17 |
0,35 |
0,60 |
||||||
40 |
48,3 |
2,6 |
57 |
29 |
114 |
82 |
0,13 |
0,26 |
0,53 |
3,6 |
0,18 |
0,36 |
0,72 |
||||||
5,0 |
0,24 |
0,47 |
0,95 |
||||||
50 |
60,3 |
2,9 |
76 |
35 |
152 |
106 |
0,25 |
0,50 |
0,99 |
4,0 |
0,33 |
0,67 |
1,30 |
||||||
5,6 |
0,50 |
0,89 |
1,80 |
||||||
65 |
76,1 |
2,9 |
95 |
44 |
190 |
133 |
0,40 |
0,79 |
1,60 |
5,0 |
0,72 |
1,50 |
2,90 |
||||||
7,1 |
0,90 |
1,80 |
3,60 |
||||||
80 |
88,9 |
3,2 |
114 |
51 |
228 |
159 |
0,60 |
1,20 |
2,40 |
5,6 |
1,00 |
2,10 |
4,10 |
||||||
8,0 |
1,40 |
2,80 |
5,70 |
||||||
100 |
114,3 |
3,6 |
152 |
64 |
304 |
210 |
1,20 |
2,40 |
4,70 |
6,3 |
2,00 |
4,00 |
8,00 |
||||||
8,8 |
2,80 |
5,40 |
11,00 |
||||||
125 |
139,7 |
4,0 |
190 |
79 |
380 |
260 |
2,00 |
4,00 |
8,00 |
6,3 |
3,10 |
6,20 |
12,00 |
||||||
10,0 |
4,80 |
9,60 |
19,00 |
||||||
150 |
168,3 |
4,5 |
229 |
95 |
457 |
313 |
3,20 |
6,50 |
13,00 |
7,1 |
5,10 |
10,00 |
20,00 |
||||||
11,0 |
7,70 |
15,00 |
31,00 |
||||||
200 |
219,1 |
6,3 |
305 |
127 |
610 |
414 |
8,00 |
16,00 |
32,00 |
8,0 |
9,90 |
20,00 |
40,00 |
||||||
12,5 |
14,00 |
31,00 |
61,00 |
||||||
250 |
273,0 |
6,3 |
381 |
159 |
762 |
518 |
12,00 |
25,00 |
50,00 |
10,0 |
19,00 |
39,00 |
78,00 |
||||||
300 |
323,9 |
7,1 |
457 |
190 |
914 |
619 |
20,00 |
40,00 |
80,00 |
10,0 |
28,00 |
56,00 |
111,00 |
||||||
350 |
355,6 |
8,0 |
533 |
222 |
1066 |
711 |
24,00 |
57,00 |
114,00 |
11,0 |
39,00 |
78,00 |
156,00 |
||||||
400 |
406,4 |
8,8 |
610 |
254 |
1220 |
813 |
41,00 |
82,00 |
165,00 |
12,5 |
58,00 |
117,00 |
234,00 |
||||||
450 |
457,0 |
10,0 |
686 |
286 |
1372 |
914 |
59,00 |
119,00 |
237,00 |
500 |
508,0 |
11,0 |
762 |
318 |
1524 |
1016 |
81,00 |
162,00 |
323,00 |
600 |
610,0 |
12,5 |
914 |
381 |
1828 |
1219 |
133,00 |
266,00 |
531,00 |
700 |
711,0 |
- |
1067 |
444 |
2134 |
1422 |
- |
- |
- |
800 |
813,0 |
- |
1219 |
507 |
2238 |
- |
- |
- |
- |
900 |
914,0 |
- |
1372 |
570 |
2744 |
- |
- |
- |
- |
1000 |
1016,0 |
- |
1524 |
634 |
3048 |
- |
- |
- |
- |
Примечания 1 Масса приведена для справок. 2 Отводы с θ = 60° исполнения 1 не предусматриваются. |
Таблица 2 Размеры отводов исполнения 2
DN | D | Т | F = R | W | Н | С | В | Масса отвода с θ = 90°, кг |
25 | 32 | 2,0 | 38 | 22 | 18 | 76 | 56 | 0,1 |
2,5 | 0,2 | |||||||
3,0 | 0,2 | |||||||
3,5 | 0,2 | |||||||
32 | 38 | 2,0 | 48 | 28 | 23 | 96 | 69 | 0,2 |
2,5 | 0,2 | |||||||
3,0 | 0,2 | |||||||
3,5 | 0,3 | |||||||
4,0 | 0,3 | |||||||
40 | 45 | 2,5 | 60 | 35 | 25 | 120 | 83 | 0,3 |
3,0 | 0,3 | |||||||
3,5 | 0,4 | |||||||
4,0 | 0,4 | |||||||
5,0 | 0,5 | |||||||
50 | 57 | 2,5 | 75 | 43 | 30 | 150 | 104 | 0,4 |
3,0 | 0,5 | |||||||
3,5 | 0,6 | |||||||
4,0 | 0,7 | |||||||
4,5 | 0,7 | |||||||
5,0 | 0,8 | |||||||
5,5 | 0,9 | |||||||
6,0 | 1,0 | |||||||
65 | 76 | 3,0 | 100 | 57 | 41 | 200 | 138 | 0,8 |
3,5 | 1,0 | |||||||
4,0 | 1,1 | |||||||
4,5 | 1,3 | |||||||
5,0 | 1,4 | |||||||
5,5 | 1,6 | |||||||
6,0 | 1,7 | |||||||
7,0 | 2,0 | |||||||
8,0 | 2,2 | |||||||
80 | 89 | 3,0 | 120 | 69 | 50 | 240 | 165 | 1,2 |
3,5 | 1,4 | |||||||
4,0 | 1,5 | |||||||
4,5 | 1,7 | |||||||
5,0 | 1,9 | |||||||
5,5 | 2,1 | |||||||
6,0 | 2,3 | |||||||
7,0 | 2,7 | |||||||
8,0 | 3,0 | |||||||
100 | 102 | 3,5 | 150 | 87 | 62 | 300 | 201 | 2,1 |
4,0 | 2,4 | |||||||
4,5 | 2,6 | |||||||
5,0 | 2,9 | |||||||
6,0 | 3,4 | |||||||
7,0 | 3,9 | |||||||
8,0 | 4,5 | |||||||
9,0 | 5,0 | |||||||
10,0 | 5,5 | |||||||
108 | 3,5 | 204 | 2,2 | |||||
4,0 | 2,5 | |||||||
4,5 | 2,8 | |||||||
50 | 3,1 | |||||||
6,0 | 3,6 | |||||||
7,0 | 4,1 | |||||||
8,0 | 4,7 | |||||||
9,0 | 5,3 | |||||||
10,0 | 5,8 | |||||||
114 | 3,5 | 207 | 2,2 | |||||
4,0 | 2,6 | |||||||
4,5 | 2,9 | |||||||
5,0 | 3,3 | |||||||
6,0 | 3,8 | |||||||
7,0 | 4,4 | |||||||
8,0 | 5,0 | |||||||
9,0 | 5,7 | |||||||
10,0 | 6,1 | |||||||
125 | 133 | 3,5 | 190 | 110 | 79 | 380 | 257 | 3,3 |
4,0 | 3,8 | |||||||
4,5 | 4,3 | |||||||
5,0 | 4,8 | |||||||
6,0 | 5,7 | |||||||
7,0 | 6,5 | |||||||
8,0 | 7,4 | |||||||
9,0 | 8,2 | |||||||
10,0 | 9,1 | |||||||
11,0 | 10,0 | |||||||
12,0 | 11,0 | |||||||
150 | 159 | 4,0 | 225 | 130 | 93 | 450 | 305 | 5,4 |
4,5 | 6,1 | |||||||
5,0 | 6,7 | |||||||
6,0 | 8,1 | |||||||
7,0 | 9,4 | |||||||
8,0 | 11,0 | |||||||
9,0 | 12,0 | |||||||
10,0 | 13,0 | |||||||
11,0 | 14,0 | |||||||
12,0 | 16,0 | |||||||
13,0 | 17,0 | |||||||
14,0 | 18,0 | |||||||
168 | 4,0 | 5,6 | ||||||
4,5 | 6,4 | |||||||
5,0 | 7,1 | |||||||
6,0 | 8,5 | |||||||
7,0 | 9,8 | |||||||
8,0 | 11,2 | |||||||
9,0 | 12,5 | |||||||
10,0 | 14,0 | |||||||
11,0 | 15,0 | |||||||
12,0 | 16,0 | |||||||
13,0 | 17,5 | |||||||
14,0 | 19,0 | |||||||
200 | 219 | 5,0 | 300 | 173 | 124 | 600 | 410 | 13,0 |
6,0 | 15,0 | |||||||
7,0 | 17,0 | |||||||
8,0 | 20,0 | |||||||
9,0 | 22,0 | |||||||
10,0 | 25,0 | |||||||
11,0 | 27,0 | |||||||
12,0 | 29,0 | |||||||
13,0 | 32,0 | |||||||
14,0 | 34,0 | |||||||
15,0 | 37,0 | |||||||
16,0 | 39,0 | |||||||
17,0 | 42,0 | |||||||
18,0 | 44,0 | |||||||
250 | 273 | 6,0 | 375 | 217 | 155 | 750 | 512 | 23,0 |
7,0 | 27,0 | |||||||
8,0 | 31,0 | |||||||
9,0 | 35,0 | |||||||
10,0 | 39,0 | |||||||
11,0 | 43,0 | |||||||
12,0 | 46,0 | |||||||
13,0 | 50,0 | |||||||
14,0 | 54,0 | |||||||
15,0 | 58,0 | |||||||
16,0 | 61,0 | |||||||
17,0 | 66,0 | |||||||
18,0 | 70,0 | |||||||
20,0 | 78,0 | |||||||
22,0 | 85,0 | |||||||
300 | 325 | 7,0 | 450 | 260 | 186 | 900 | 613 | 39,0 |
8,0 | 45,0 | |||||||
9,0 | 50,0 | |||||||
10,0 | 56,0 | |||||||
11,0 | 61,0 | |||||||
12,0 | 66,0 | |||||||
13,0 | 72,0 | |||||||
14,0 | 77,0 | |||||||
15,0 | 82,0 | |||||||
16,0 | 87,0 | |||||||
17,0 | 92,0 | |||||||
18,0 | 96,0 | |||||||
20,0 | 107,0 | |||||||
22,0 | 118,0 | |||||||
24,0 | 130,0 | |||||||
26,0 | 141,0 | |||||||
28,0 | 150,0 | |||||||
350 | 377 | 9,0 | 525 | 303 | 217 | 1050 | 714 | 68,0 |
10,0 | 75,0 | |||||||
11,0 | 83,0 | |||||||
12,0 | 90,0 | |||||||
13,0 | 97,0 | |||||||
14,0 | 104,0 | |||||||
15,0 | 112,0 | |||||||
16,0 | 119,0 | |||||||
18,0 | 133,0 | |||||||
20,0 | 147,0 | |||||||
22,0 | 161,0 | |||||||
24,0 | 175,0 | |||||||
26,0 | 188,0 | |||||||
28,0 | 201,0 | |||||||
30,0 | 214,0 | |||||||
32,0 | 228,0 | |||||||
400 | 426 | 8,0 | 600 | 346 | 248 | 1200 | 813 | 78,0 |
9,0 | 87,0 | |||||||
10,0 | 97,0 | |||||||
11,0 | 107,0 | |||||||
12,0 | 117,0 | |||||||
13,0 | 126,0 | |||||||
14,0 | 135,0 | |||||||
15,0 | 145,0 | |||||||
16,0 | 154,0 | |||||||
17,0 | 164,0 | |||||||
18,0 | 173,0 | |||||||
20,0 | 192,0 | |||||||
22,0 | 210,0 | |||||||
24,0 | 230,0 | |||||||
26,0 | 249,0 | |||||||
28,0 | 268,0 | |||||||
30,0 | 286,0 | |||||||
32,0 | 306,0 | |||||||
34,0 | 324,0 | |||||||
500 | 530 | 9,0 | 750 | 433 | 310 | 1500 | 1015 | 138,0 |
10,0 | 153,0 | |||||||
11,0 | 168,0 | |||||||
12,0 | 183,0 | |||||||
13,0 | 198,0 | |||||||
14,0 | 212,0 | |||||||
15,0 | 227,0 | |||||||
16,0 | 242,0 | |||||||
17,0 | 256,0 | |||||||
18,0 | 270,0 | |||||||
20,0 | 298,0 | |||||||
22,0 | 327,0 | |||||||
24,0 | 356,0 | |||||||
26,0 | 385,0 | |||||||
28,0 | 413,0 | |||||||
30,0 | 440,0 | |||||||
32,0 | 467,0 | |||||||
34,0 | 494,0 | |||||||
36,0 | 520,0 | |||||||
600 | 630 | 9,0 | 900 | 519 | 373 | 1800 | 1215 | 198,0 |
10,0 | 219,0 | |||||||
11,0 | 245,0 | |||||||
12,0 | 261,0 | |||||||
13,0 | 282,0 | |||||||
14,0 | 302,0 | |||||||
15,0 | 324,0 | |||||||
16,0 | 345,0 | |||||||
17,0 | 366,0 | |||||||
18,0 | 387,0 | |||||||
20,0 | 429,0 | |||||||
22,0 | 471,0 | |||||||
24,0 | 513,0 | |||||||
26,0 | 554,0 | |||||||
28,0 | 595,0 | |||||||
30,0 | 636,0 | |||||||
32,0 | 678,0 | |||||||
700 | 720 | 9,0 | 1000 | 577 | 404 | 2000 | 1360 | 248,0 |
10,0 | 275,0 | |||||||
11,0 | 302,0 | |||||||
12,0 | 329,0 | |||||||
13,0 | 356,0 | |||||||
14,0 | 383,0 | |||||||
15,0 | 410,0 | |||||||
16,0 | 436,0 | |||||||
17,0 | 462,0 | |||||||
18,0 | 489,0 | |||||||
20,0 | 542,0 | |||||||
22,0 | 595,0 | |||||||
24,0 | 647,0 | |||||||
26,0 | 698,0 | |||||||
28,0 | 750,0 | |||||||
30,0 | 801,0 | |||||||
32,0 | 852,0 | |||||||
800 | 820 | 9,0 | 1200 | 693 | 485 | 2400 | 1610 | 339,0 |
10,0 | 376,0 | |||||||
11,0 | 413,0 | |||||||
12,0 | 450,0 | |||||||
13,0 | 487,0 | |||||||
14,0 | 524,0 | |||||||
15,0 | 561,0 | |||||||
16,0 | 598,0 | |||||||
17,0 | 636,0 | |||||||
18,0 | 670,0 | |||||||
20,0 | 743,0 | |||||||
22,0 | 815,0 | |||||||
24,0 | 887,0 | |||||||
26,0 | 959,0 | |||||||
28,0 | 1030,0 | |||||||
30,0 | 1101,0 | |||||||
32,0 | 1171,0 | |||||||
Примечания 1 Масса приведена для справок. 2 Масса отводов с θ = 60° и θ = 45° соответственно в 1,5 и 2 раза меньше, а отводов с θ = 180° в 2 раза больше указанной. |
Обозначение: | ГОСТ 17375-2001 |
Статус: | действующий |
Тип: | ГОСТ |
Название русское: | Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R=1,5 DN). Конструкция |
Название английское: | Carbon and low-alloy steel butt-welding fittings. Sharply curved bends type 3D (R=1,5 DN). Design |
Дата актуализации текста: | 06.04.2015 |
Дата актуализации описания: | 21.04.2018 |
Дата издания: | 14.01.2010 |
Дата введения в действие: | 01.01.2003 |
Дата последнего изменения: | 11.01.2018 |
Переиздание: | переиздание с изм. 1 |
Область и условия применения: | Настоящий стандарт распространяется на бесшовные приварные отводы |
Взамен: | ГОСТ 17375-83 |
Список изменений: | №1 от (рег. ) «Срок действия продлен» |
![]() |
![]() |
