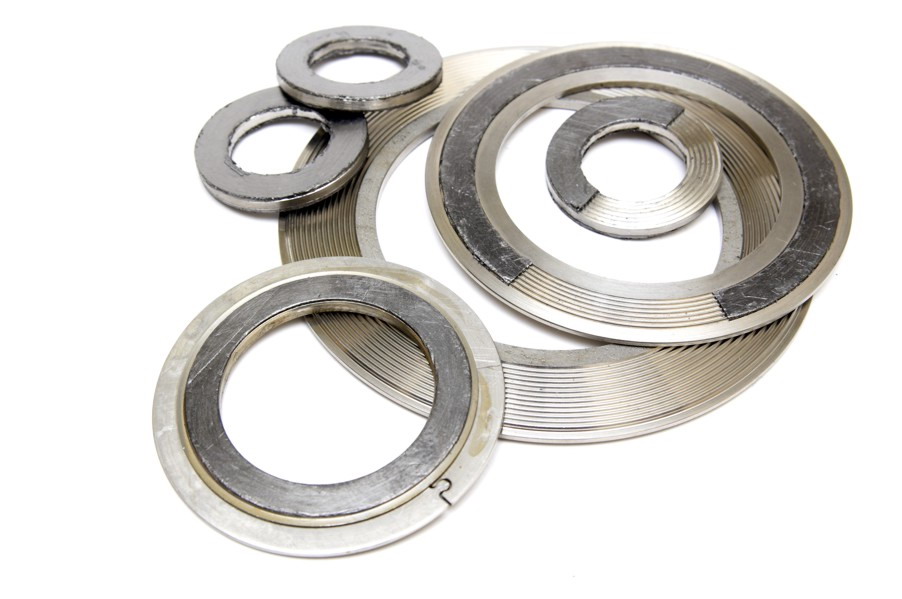

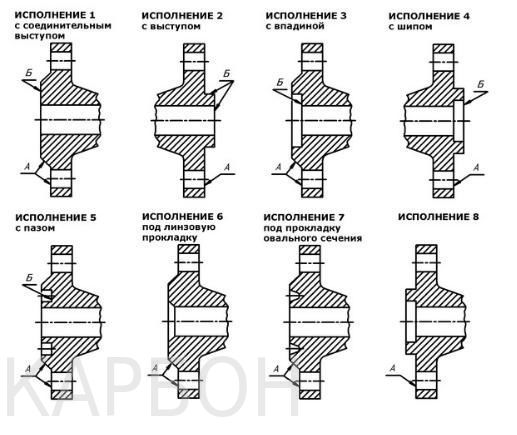

Прокладка ПУТГ расшифровка означает следующее - прокладка уплотнительная из терморасширенного графита (уплотнение ТРГ). Их изготавливают из материала прокладочного графитового неармированного МГЛ (однослойные, неармированные) или из материала прокладочного графитового армированного АМГЛ, ММГЛ посредством вырубки или вырезки. Прокладки уплотнительные из терморасширенного графита могут быть изготовлены с защитными кольцами. Прокладки ПУТГ (графит терморасширенный) предназначены для уплотнения фланцевых соединений с гладкими уплотнительными поверхностями, с поверхностями выступ-впадина и шип-паз а также для уплотнений изделий другой конструкции и форм. В зависимости от исполнения сопрягаемых (уплотняемых) поверхностей неподвижного (фланцевого) соединения прокладки изготавливают следующих типов, приведенных ниже:
![]() |
ТИП А Гладкие фланцы |
|
ТИП Б Фланцевое соединение «выступ-впадина» |
|
ТИП В Фланцевое соединение «шип-паз» |
Прокладки из ТРГ могут быть изготовлены различных конструкций: с применением защитных колец (обтюраторов), ограничительных колец и термоизолирующих вставок. Типы конструкций прокладок ПУТГ представлены ниже:
Обозначение | Конструкция | |
01 | ![]() |
Без защитных колец |
02 | ![]() |
С внутренним защитным кольцом из нержавеющей стали |
04 | ![]() |
То же что и тип 02, с добавленным внешним защитным кольцом |
Материал, используемый для изготовления прокладок |
Армирующий элемент |
Материал армирующего элемента |
Обозначение материала |
Картон ТРГ марок ГПМ-1, ГПМ2, ГПМ3, по ТУ 5728-003-12058737-2000 |
- |
- |
Oоднослойный |
Материал прокладочный графитовый армированный (АГМП) по ТУ 2577-004-12058737-2000 |
Гладкая лента (фольга) |
углеродистая сталь |
АГУ |
углеродистая сталь |
АГН |
||
Перфорированная лента (фольга, жесть) |
углеродистая сталь |
АПУ |
|
углеродистая сталь |
АПН |
Условия эксплуатации |
|
T, oC | -200 до +2000*, +650 для пара, +800** на воздухе |
PH | 0-14 |
P, МПа | до 40 |
*В инертной атмосфере или вакууме; **- для прокладок, имеющих в своем составе ингибитор |

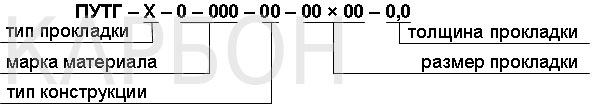

Фланцевые прокладки ПУТГ практически не изменяют объем и массу с течением времени, в сжатом состоянии практически не деформируются, в отличии от асбестосодержащих уплотнений, которые теряют массу в результате изменения химического состава даже в вакууме. Прокладки ПУТГ не снижают свои герметизирующие свойства в огромном диапазоне температур °С в течении всего срока службы и не нуждаются в дополнительных подтяжках. Прокладки ПУТГ - это универсальное решение, они обладают высокой химической стойкостью к практически всем средам, кроме сильных окислителей. Обозначение при заказе:
Примеры условного обозначения:
1) прокладка, изготовленная из картона ТРГ марки ГПМ-1 (содержание золы ≤ 0,15 %), для уплотнения фланца «шип-паз», неармированная, без защитных колец, с условным диаметром Dy 100 мм, на Ру (условное давление) 4 МПа, толщиной 3,0 мм имеет обозначение:
ПУТГ-1-А-О-01-100-4,0-3,0 ТУ 2577- 006 -12058737 -2002
2) прокладка, изготовленная из картона ТРГ марки ГПМ -2, для уплотнения гладкого фланца, содержащая армирующий элемент из нержавеющей перфорированной ленты, с внешним и внутренним защитными кольцами из нержавеющей стали, с условным диаметром Dy 50 мм, на Ру (условное давление) 20 МПа, толщиной 3,0 мм имеет обозначение:
ПУТГ-2-Д-АПН-04-50-20-3, 0 ТУ 2577-006-12058737-2002
