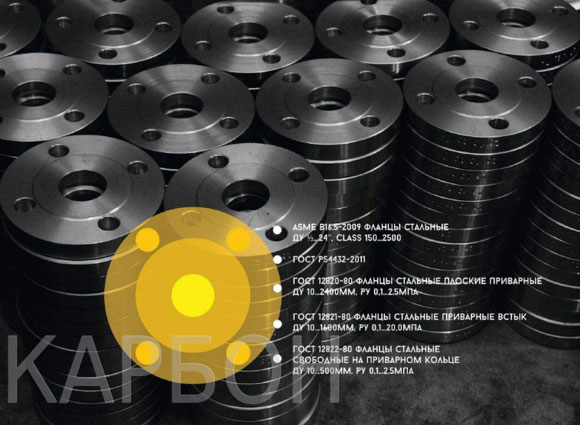

Фланцы стальных труб

Фланец – это узел, чаще всего круглой формы, со сверлениями для стяжных элементов, созданный для надежной фиксации полых цилиндров друг с другом для создания магистралей, а также подсоединения их к технологическому оборудованию и вращающимися деталям.

ГОСТ на фланцы

Являясь изделием массового производства, фланец стальной 80 стандартизован в конструктивном, исполнительском и размерном отношении. Нормализованы также общетехнические условия, используемые материалы, методы установки и т. д.
С некоторых пор принятые и действующие в стране на фланцы ГОСТы в количестве восьми, были заменены, разработанным на их основе, одним ГОСТом 33259-2015.

Разнообразие фланцевых соединений

Виды фланцев по исполнению:

1. плоские (01 – привариваемые, 02 – свободные с кольцом для приварки, 03 – свободные с торцевым буртиком, 04 – свободные с хомутом для приваривания);
2. свариваемые встык (тип 11);
3. фланцы технологического оборудования (тип 21).

Крепление фланцев осуществляется надвиганием на цилиндрическое пустотелое изделие и фиксацией на нем с помощью сварных швов по двум торцам вкруговую. Особенность этих подвижных элементов заключается в том, что их внутренний диаметр превышает внешний размер соединяемого изделия. В результате их можно поворачивать в любую сторону, что заметно облегчает установку. Разные типоразмеры фланцев и межценровое расстояние дают возможность подобрать изделие для любого случая.

Приварное кольцо по условному сечению в точности соответствует подобному размеру фланца из стали. Именно оно неподвижно крепится на трубу, тогда как фланцевый узел вполне свободен. В результате такой фланцевый вариант легко монтируется там, где это делать неудобно или к месту труден доступ. Он также полезен, если разъем часто подвергается снятию и восстановлению.

Изделия, имеющие отбортовку, монтируются только на специально подготовленный трубный торец. Его следует изменить, чтобы получить кольцо для упора. Такими фланцами производится соединение трубчатых изделий, изготовленных из меди, бронзы, латуни и т. д.

Изделия на хомутах монтируются посредством сварочного шва без использования кольцевой детали из стали, которое заменяется хомутами.

Фланцы, привариваемые встык, уменьшают сварочную работу при их установке, поскольку накладывается только один сварочный шов при стыковке трубного торца и фланцевого воротника.

По ГОСТ 33259-2015 типы 01, 02, 11 и 21 имеют два размерных порядка, причем первый из них предпочтителен. Также соединение фланцев могут иметь и другие способы крепления: резьбовые, шпилечные и т. д.

Виды фланцев будут неполными без электроизолирующих версий, которые используются при прокладке трубопроводов под водой рек или морей. Они не дают, чтобы коррозия, электростатика и земное электричество разрушали металл труб и трубного оснащения. Электроизолирующие элементы бывают фторопластовыми, винилопластовыми или паронитовыми с пропиткой, в качестве которой используется изолирующий бакелитовый лак.

Размеры фланцев и характеристики:

Исполнение фланцев

Их насчитывается всего девять. Наиболее распространенным является исполнение под номером один, но оно доступно только до рабочих давлений в трубопроводах не более 63 бар. Восемь остальных исполнений находят применение в системах, которые работают в сложных условиях, связанных с большим давлением, перемещением активных жидкостей и газов, и т. д.

Стыкуя фланцы, необходимо учитывать совместимость исполнений, придерживаясь определенной схемы:
первое (соединительный выступ) с первым (углубление);
2-ое (выступ) с 3-м (впадина);
4-ое (шип) с 5-ым (паз);
6-ое (прокладка-линза) с 6-ым;
7-ое (прокладка-овал) с 7-ым;
8-ое (шип) с 9-ым (паз) с фторопластовой вставкой.

Рассчитать цену на фланцы можно по запросу.
