Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры
|
В наличии на складе в Москве Срок поставки от 2-х рабочих дней Сертификаты и паспорта к каждой поставке 100% гарантия возврата в случае брака |

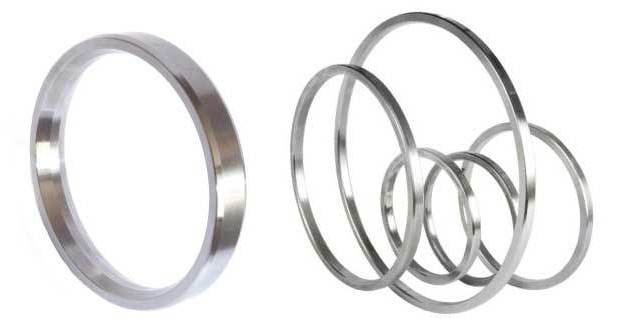

ГОСТ 28919-91 — стандарт, который указывает требования к фланцевому соединению и к стальной прокладке восьмиугольного сечения. Прокладка восьмиугольная БХ, П-ГОСТ 28919-91 производится для уплотнения соединений, которые эксплуатируют под давлением от 14 до 140 МПа и условным проходом от 50 до 680мм.
Прокладки восьмиугольного сечения БХ, П-ГОСТ 28919-91 способны выдерживать агрессивные среды и гарантируют исправную работу соединения под высоким давлением и температурой.
Прокладки восьмиугольного сечения БХ: Характеристики
| Обозначение прокладки | Наружный диаметр, D | Наружный диаметр торца, D1 | Ширина, b | Ширина торца, b1 | Высота, h | Диаметр перепускного отверстия, d | Радиус скругления, R | Цены: |
| Прокладка БХ152 | 84,7 | 83,2 | 10,2 | 8,8 | 10,2 | 1,6 | 1,0 | Цена по запросу |
| Прокладка БХ 153 | 100,9 | 99,3 | 11,4 | 9,8 | 11,4 | 1,6 | 1,0 | Цена по запросу |
| Прокладка БХ 154 | 116,8 | 115,1 | 12,4 | 10,6 | 12,4 | 1,6 | 1,2 | Цена по запросу |
| Прокладка БХ 155 | 148,0 | 145,9 | 14,2 | 12,2 | 14,2 | 1,6 | 1,2 | Цена по запросу |
| Прокладка БХ 156 | 237,9 | 235,3 | 18,6 | 16,0 | 18,6 | 3,2 | 1,6 | Цена по запросу |
| Прокладка БХ 157 | 294,5 | 291,5 | 21,0 | 18,0 | 21,0 | 3,2 | 2,0 | Цена по запросу |
| Прокладка БХ 158 | 352,0 | 348,8 | 23,1 | 19,9 | 23,1 | 3,2 | 2,0 | Цена по запросу |
| Прокладка БХ 159 | 426,7 | 423,1 | 25,7 | 22,1 | 25,7 | 3,2 | 2,5 | Цена по запросу |
| Прокладка БХ 160 | 402,6 | 399,2 | 13,7 | 10,4 | 23,8 | 3,2 | 2,0 | Цена по запросу |
| Прокладка БХ 162 | 475,5 | 473,5 | 14,2 | 12,2 | 14,2 | 1,6 | 1,2 | Цена по запросу |
| Прокладка БХ 163 | 556,1 | 551,9 | 17,37 | 13,1 | 30,1 | 3,0 | 3,0 | Цена по запросу |
| Прокладка БХ 164 | 570,5 | 556,3 | 24,58 | 20,3 | 30,1 | 3,0 | 3,0 | Цена по запросу |
| Прокладка БХ 165 | 624,7 | 620,2 | 18,5 | 14,0 | 32,0 | 3,2 | 3,0 | Цена по запросу |
| Прокладка БХ 166 | 640,0 | 635,5 | 26,1 | 21,6 | 32,0 | 3,2 | 3,0 | Цена по запросу |
| Прокладка БХ 167 | 759,4 | 754,3 | 13,1 | 8,0 | 35,9 | 1,6 | 3,2 | Цена по запросу |
| Прокладка БХ 168 | 765,2 | 760,2 | 16,0 | 11,0 | 35,9 | 1,6 | 3,2 | Цена по запросу |
Прокладки восьмиугольного сечения по П-ГОСТ 28919-91
| Обозначение прокладки | Средний диаметр, D | Высота, h | Ширина, b | Ширина торца, b1 | Цены: |
| Прокладка П 23 | 82,5 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 24 | 95,2 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 26 | 101,6 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 27 | 107,9 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 31 | 123,8 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 35 | 136,5 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 37 | 149,2 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 39 | 161,9 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 45 | 211,1 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 46 | 211,1 | 18 | 12,7 | 8,7 | Цена по запросу |
| Прокладка П 49 | 269,9 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 50 | 269,9 | 21 | 15,9 | 10,5 | Цена по запросу |
| Прокладка П 53 | 323,8 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 54 | 323,8 | 21 | 15,9 | 10,5 | Цена по запросу |
| Прокладка П 57 | 381,0 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 65 | 469,9 | 16 | 11,1 | 7,7 | Цена по запросу |
| Прокладка П 66 | 469,9 | 21 | 15,9 | 10,5 | Цена по запросу |
| Прокладка П 73 | 584.2 | 18 | 12,7 | 8,7 | Цена по запросу |
| Прокладка П 74 | 584.2 | 24 | 19,0 | 12,3 | Цена по запросу |
Материал прокладки восьмиугольного сечения по П-ГОСТ 28919-91:
Обозначение материала прокладки Марка стали, обозначение стандарта Твердость по Бринеллю, не болееУ1 Сталь 0 107 Ст 08кп 98У2 Ст 20 127 Ст 08 109К1 12?18Н9Т 160К3 10?17Н13М3Т 160
Также можете купить прокладки восьмиугольного сечения по другим стандартам. Возможно, будет интересно прокладка овальная asme.
| Обозначение: | ГОСТ 28919-91 |
| Статус: | действующий |
| Тип: | ГОСТ |
| Название русское: | Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры |
| Название английское: | Flange connections of wellhead equipment. Types, basic parameters and dimensions |
| Дата актуализации текста: | 06.04.2015 |
| Дата актуализации описания: | 21.04.2018 |
| Дата издания: | 01.01.2005 |
| Дата введения в действие: | 30.06.1992 |
| Дата последнего изменения: | 11.01.2018 |
| Переиздание: | переиздание |
| Область и условия применения: | Распространяется на фланцевые соединения со стальными кольцевыми прокладками восьмиугольного сечения, предназначенные для соединения составных частей устьевого нефтепромыслового оборудования на рабочее давление от 14 до 140 МПа и условным проходом от 50 до 680 мм, а также на фланцы, прокладки, шпильки и гайки фланцевых соединений |
| Список изменений: | №1 от (рег. ) «» |
