Фланцевые поворотные заглушки

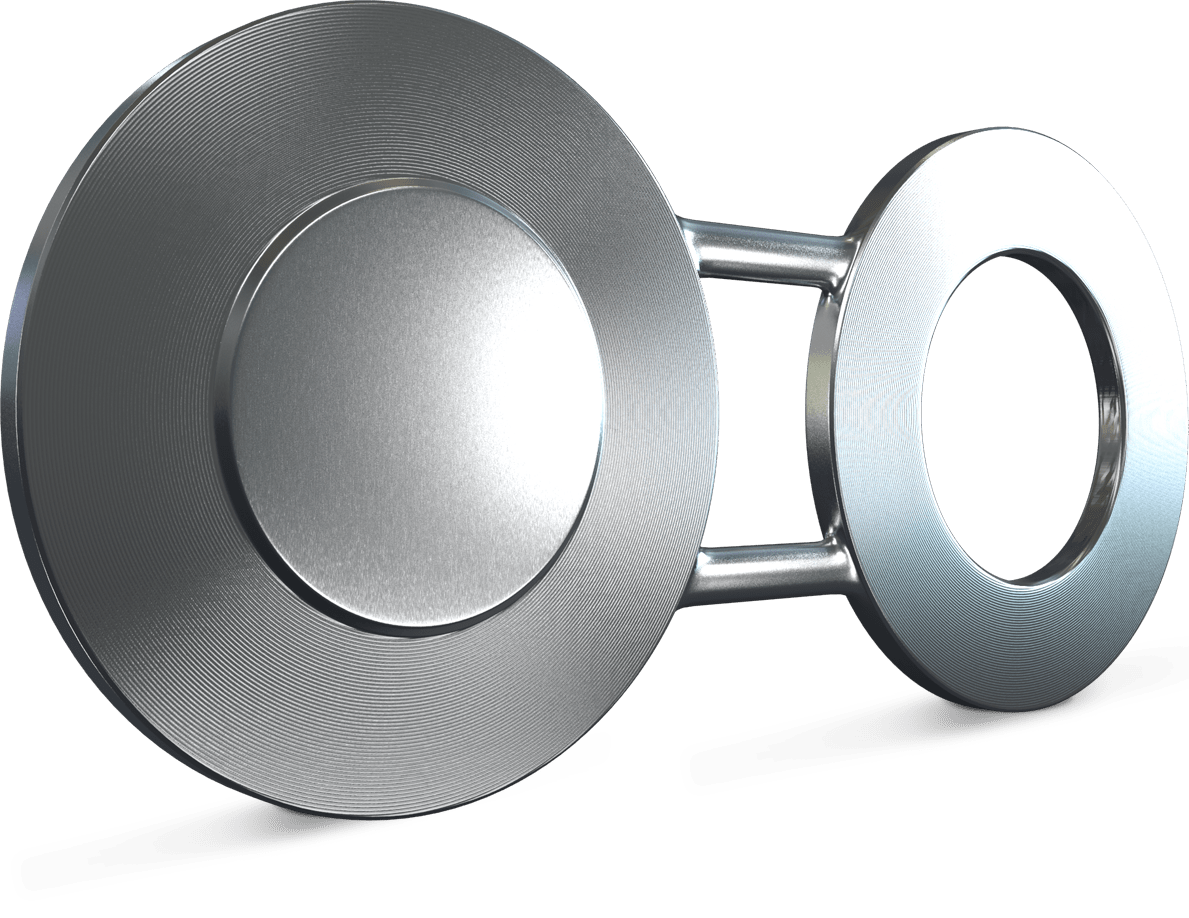

Поворотная заглушка – деталь трубопровода, устанавливаемая на концах труб и предназначенная для периодического открытия и закрытия отверстия (сечения) трубопровода. Конструктивно поворотная заглушка представляет собой восьмерку. Данная восьмерка образована двумя элементами – сплошным диском и кольцом с отверстием для прохода среды, между которыми расположено отверстие для шпильки или другой детали, выполняющей роль поворотной оси.

Установка и принцип работы

Поворотная заглушка устанавливается между двумя фланцами труб (кольцами с отверстиями в них для присоединения деталей трубопровода и арматуры). Верхняя шпилька, которой закрепляется заглушка, также выполняет роль поворотной оси. Когда заглушка повернута так, что между фланцами зажат сплошной диск, сечение трубопровода перекрыто. Когда между фланцами зажато кольцо с отверстием, сечение трубопровода открыто. Чтобы перекрыть трубопровод, крепежные детали фланцев (шпильки) полностью раскручивают и снимают, оставляя только верхнюю деталь, вокруг которой заглушку поворачивают так, чтобы между фланцами встал сплошной диск. Затем соединение снова затягивается шпильками. Чаще всего не вынимается не только крепежная деталь, служащая осью, но и диаметрально расположенная шпилька, которую просто ослабляют на зазор, позволяющий осуществить поворот. Работы по замене сечения производятся только при полном отключении трубопровода при помощи запорной арматуры.

При перекрытии трубопровода важно, чтобы соединение было герметичным и прочным. В связи с этим поворотные заглушки имеют три исполнения, каждое из которых определяет степень прочности и герметичности соединения при определенных давлениях рабочей среды. Также на некоторых участках трубопровода поворотные заглушки используются вместо запорной арматуры (задвижек), если это допустимо по условиям эксплуатации системы.

Заглушки используются во время ремонтных работ на трубопроводе. Отлично заменяют краны, вентиля и задвижки. Мы поставляем заглушки фланцевые поворотные АТК 26-18-5-93 и Т-ММ-25-01-06, поворотные заглушки по ГОСТ 12816-80, ГОСТ 12826-60, а также заглушки по чертежам 02-12 МР, 03-77 МР. Заглушки поворотные  по привлекательным ценам. При этом мы гарантируем высокое качество заглушки и короткие сроки доставки.

Конструктивные особенности

Соответствие размеров и технических характеристик обтюратора необходимо для обеспечения абсолютной герметичности между поверхностями соединяемых фланцев. Производство поворотных фланцевых заглушек по ГОСТ 12826-60 может быть осуществлено при помощи следующих методов:

1. Горячая штамповка отличается простотой процесса и высокой скоростью изготовления, что позволяет быстро получать готовые изделия.
2. Газовая или плазменная резка листа металла обеспечивает отсутствие трещин и пустот, что значительно повышает надежность и долговечность изделий.
3. Литье является наиболее экономичным способом производства, однако следует учитывать возможность наличия воздушных полостей в изготовленных деталях.
4. Центробежное электрошлаковое литье сочетает качество, сравнимое с штамповкой и резкой, при этом полностью устраняются проблемы с воздушными полостями, а стоимость производства существенно снижается.

Существуют три различных варианта изготовления заглушек:

1. Плоские заглушки;
2. Заглушки с выступом и впадиной;
3. Заглушки с шипом и пазом.

Заглушки поворотные фланцевые могут быть изготовлены из различных материалов, таких как нержавеющая сталь, углеродистая сталь и легированная сталь.

В зависимости от поставленных задач, обтюраторы функционируют в двух основных режимах:

• "Открыто" – в этом режиме устанавливается часть с отверстием, которая позволяет пропускать поток среды.
• "Закрыто" – при монтаже глухой части заглушки происходит перекрытие потока среды.

Эти различные варианты и режимы работы обтюраторов позволяют адаптировать их использование в соответствии с конкретными требованиями и условиями.

Производство стальных поворотных заглушек

Компания КАРБОН ГРУПП занимается производством поворотных заглушек как по установленным нормативным документам, так и производством заглушек поворотных нестандартного типа на заказ с использованием чертежей заказчика. Производятся заглушки, отвечающие иностранным стандартам на основе чертежей ANSI, ASME, DIN, API и др.  Мы стараемся выполнить заказ в максимально короткие сроки и высшего качества.

В производстве стальных поворотных заглушек используются стали марок:

• 20,
• 09Г2С,
• 12Х18Н10Т,
• 10Х17Н13М2Т,
• 15Х5М.

Изготавливаются заглушки поворотные стальные любых диаметров, предусмотренных чертежом: от 10 мм до 2000 мм.

При заказе поворотных заглушек, заглушек и колец с рукоятками – необходимо указывать следующие параметры:

1. Условный проход;
2. Условное давление- Ру, МПа
3. Исполнение заглушки или исполнение фланцев, между которыми она устанавливается;
4. Марку стали. Обычно совпадает с маркой стали фланцев

Также можете ознакомиться с особенностями и купить стальные прокладки овального сечения.
