Фланцы EN1092 1

Фланцы EN 1092 1

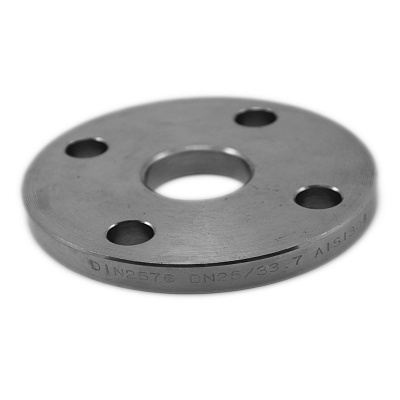

Фланцы стальные EN1092

В наличии на складе в Москве

Срок поставки от 2-х рабочих дней

Сертификаты и паспорта к каждой поставке

100% гарантия возврата в случае брака

Оставить заявку на расчёт цен и сроков поставки

Существуют европейские стандарты, установленные Немецким институтом по стандартизации (DIN — Deutsches Institut für Normung) и Европейским комитетом по стандартизации (EN — European Committee for Standardization).

Стандарт DIN EN 1092-1 устанавливает требования к фланцам и их соединениям для труб, клапанов, фитингов и т. д., рассчитанным на давление Ру 2,5–400 МПа и номинальный диаметр Ду 10–4000 мм.

Стандарт определяет типы, фланец en 1092 1 размеры, материалы, допуски, резьбу, обработку поверхностей, маркировку фланцев, массу, размеры болтов и зависимость давления от температуры.

Стандарт фланец плоский по EN 1092 1 допускает производство фланцев прокаткой, ковкой, штамповкой, вырезкой из листовой стали, электросваркой полосового проката.

Фланец воротниковый EN

По стандартам Еврокомитета или EN, закрепленным документами DIN EN 1092-1. Отсюда объясняется деление по показателю давления на:
PN2.5
PN10
PN25
PN40
PN63
PN100.

Не все они обладают стандартизацией в системе DIN.

Фланец воротниковый размер по DIN

DIN – это немецкий стандарт, разработанный и утвержденным немецкой стандартизирующей системой, которая делит деталь на 15 разновидностей. В нем одновременно сочетаются параметры DIN и PN.

А именно, DIN соответствуют PN (Weld Neck Flange):
2627–400;
2628–250;
2629 – 320;
2630 – 1 и 2,5;
2631 – 6;
2632 – 10;
2633 – 16;
2634 – 25;
2637 – 100;
2638 – 160;
86029 -10 (Hubbed Slip-on Flange);
86030 – 16 (Hubbed Slip-on Flange).

Область применения фланцев din en 1092-1

Фланцы стальные плоские приварные EN 1092-1 Тип 01 на давление PN 0,6 МПа (6 кгс/см2) (аналогичен DIN 2573)

Название полное	Dу, мм	d1, мм	d5, мм	k, мм	D, мм	b, мм	d2, мм	Резьба	Кол-во отверстий	Масса, кг
Фланец EN 1092-1 DN15 PN6	15	21,3	22,0	55	80	12	11	M10	4	0,401
Фланец EN 1092-1 DN20 PN6	20	26,9	27,5	65	90	14	11	M10	4	0,590
Фланец EN 1092-1 DN25 PN6	25	33,7	34,5	75	100	14	11	M10	4	0,716
Фланец EN 1092-1 DN32 PN6	32	42,4	43,5	90	120	16	14	M12	4	1,153
Фланец EN 1092-1 DN40 PN6	40	48,3	49,5	100	130	16	14	M12	4	1,344
Фланец EN 1092-1 DN50 PN6	50	60,3	61,5	110	140	16	14	M12	4	1,478
Фланец EN 1092-1 DN65 PN6	65	76,1	77,5	130	160	16	14	M12	4	1,850
Фланец EN 1092-1 DN80 PN6	80	88,9	90,5	150	190	18	18	M16	4	2,944
Фланец EN 1092-1 DN100 PN6	100	114,3	116,0	170	210	18	18	M16	4	3,247
Фланец EN 1092-1 DN125 PN6	125	139,7	141,5	200	240	20	18	M16	8	4,301
Фланец EN 1092-1 DN150 PN6	150	168,3	170,5	225	265	20	18	M16	8	4,741
Фланец EN 1092-1 DN200 PN6	200	219,1	221,5	280	320	22	18	M16	8	6,862
Фланец EN 1092-1 DN250 PN6	250	273,0	276,5	335	375	24	18	M16	12	8,893
Фланец EN 1092-1 DN300 PN6	300	323,9	327,5	395	440	24	22	M20	12	11,880
Фланец EN 1092-1 DN350 PN6	350	355,6	359,5	445	490	26	22	M20	12	16,788
Фланец EN1092-1 DN400 PN6	400	406,4	411,0	495	540	28	22	M20	16	19,781
Фланец EN 1092-1 DN450 PN6	450	457,0	462,0	550	595	30	22	M20	16	24,495
Фланец EN 1092-1 DN500 PN6	500	508,0	513,5	600	645	30	22	M20	20	26,307
Фланец EN 1092-1 DN600 PN6	600	610,0	616,5	705	755	32	26	M24	20	34,702
Фланец EN 1092-1 DN700 PN6	700	711,0	714,2	810	860	40	26	M24	24	52,441
Фланец EN 1092-1 DN800 PN6	800	813,0	815,8	920	975	44	30	M27	24	71,262
Фланец EN 1092-1 DN900 PN6	900	914,0	917,4	1020	1075	48	30	M27	24	86,269
Фланец EN 1092-1 DN1000 PN6	1000	1016,0	1019,0	1120	1175	52	30	M27	28	101,340
Фланец EN 1092-1 DN1200 PN6	1200	1220,0	1224,0	1340	1405	60	33	M30	32	162,638
Фланец EN 1092-1 DN1400 PN6	1400	1420,0	1424,0	1560	1630	72	36	M33	36	257,772
Фланец EN 1092-1 DN1600 PN6	1600	1620,0	1624,0	1760	1830	80	36	M33	40	324,382
Фланец EN 1092-1 DN1800 PN6	1800	1820,0	1826,0	1970	2045	88	39	M36	44	422,35
Фланец EN 1092-1 DN2000 PN6	2000	2020,0	2026,0	2180	2265	96	42	M39	48

Фланцы стальные плоские приварные EN 1092-1 Тип 01 на давление PN 1,0 МПа (10 кгс/см2) (аналогичен DIN 2576)

Название полное	Dу, мм	d1, мм	d5, мм	k, мм	D, мм	b, мм	d2, мм	Резьба	Кол-во отверстий	Масса, кг
Фланец EN 1092-1 Type 01 DN15 PN10	15	21,3	22,0	55	80	12	11	M10	4	0,401
Фланец EN 1092-1 Type 01 DN20 PN10	20	26,9	27,5	65	90	14	11	M10	4	0,590
Фланец EN 1092-1 Type 01 DN25 PN10	25	33,7	34,5	75	100	14	11	M10	4	0,716
Фланец EN 1092-1 Type 01 DN32 PN10	32	42,4	43,5	90	120	16	14	M12	4	1,153
Фланец EN 1092-1 Type 01 DN40 PN10	40	48,3	49,5	100	130	16	14	M12	4	1,344
Фланец EN 1092-1 Type 01 DN50 PN10	50	60,3	61,5	110	140	16	14	M12	4	1,478
Фланец EN 1092-1 Type 01 DN65 PN10	65	76,1	77,5	130	160	16	14	M12	4	1,850
Фланец EN 1092-1 Type 01 DN80 PN10	80	88,9	90,5	150	190	18	18	M16	4	2,944
Фланец EN 1092-1 Type 01 DN100 PN10	100	114,3	116,0	170	210	18	18	M16	4	3,247
Фланец EN 1092-1 Type 01 DN125 PN10	125	139,7	141,5	200	240	20	18	M16	8	4,301
Фланец EN 1092-1 Type 01 DN150 PN10	150	168,3	170,5	225	265	20	18	M16	8	4,741
Фланец EN 1092-1 Type 01 DN200 PN10	200	219,1	221,5	295	340	24	22	M20	8	9,244
Фланец EN 1092-1 Type 01 DN250 PN10	250	273,0	276,5	350	395	26	22	M20	12	11,788
Фланец EN 1092-1 Type 01 DN300 PN10	300	323,9	327,5	400	445	26	22	M20	12	13,578
Фланец EN 1092-1 Type 01 DN350 PN10	350	355,6	359,5	460	505	30	22	M20	16	21,766
Фланец EN 1092-1 Type 01 DN400 PN10	400	406,4	411,0	515	565	32	26	M24	16	27,436
Фланец EN 1092-1 Type 01 DN450 PN10	450	457,2	462,0	565	615	36	26	M24	20	33,470
Фланец EN 1092-1 Type 01 DN500 PN10	500	508,0	513,5	620	670	38	26	M24	20	40,103
Фланец EN 1092-1 Type 01 DN600 PN10	600	610,0	616,5	725	780	42	30	M27	20	54,297
Фланец EN 1092-1 Type 01 DN700 PN10	700	711,0	714,2	840	895	50	30	M27	24	82,777
Фланец EN 1092-1 Type 01 DN800 PN10	800	813,0	815,8	950	1015	56	33	M30	24	116,534
Фланец EN 1092-1 Type 01 DN900 PN10	900	914,0	917,4	1050	1115	62	33	M30	28	141,425
Фланец EN 1092-1 Type 01 DN1000 PN10	1000	1016,0	1019,0	1160	1230	70	36	M33	28	188,561
Фланец EN 1092-1 Type 01 DN1200 PN10	1200	1219,0	1224,0	1380	1455	83	39	M36	32	290,884

Фланцы стальные плоские приварные EN 1092-1 Тип 02 на давление PN 1,0 МПа (10 кгс/см2) (аналогичен DIN 2642)

Название полное	Dу, мм	d5, мм	k, мм	D, мм	b, мм	e, мм	d2, мм	Резьба	Кол-во отверстий	Масса, кг
Фланец EN 1092-1 Type 02 DN15 PN10	15	25	65	95	14	3	14	M12	4	0,654
Фланец EN 1092-1 Type 02 DN20 PN10	20	31	75	105	16	4	14	M12	4	0,913
Фланец EN 1092-1 Type 02 DN25 PN10	25	38	85	115	16	4	14	M12	4	1,081
Фланец EN 1092-1 Type 02 DN32 PN10	32	47	100	140	18	5	18	M16	4	1,781
Фланец EN 1092-1 Type 02 DN40 PN10	40	53	110	150	18	5	18	M16	4	2,035
Фланец EN 1092-1 Type 02 DN50 PN10	50	65	125	165	20	5	18	M16	8	2,520
Фланец EN 1092-1 Type 02 DN65 PN10	65	81	145	185	20	6	18	M16	8	3,050
Фланец EN 1092-1 Type 02 DN80 PN10	80	94	160	200	20	6	18	M16	8	3,480
Фланец EN 1092-1 Type 02 DN100 PN10	100	120	180	220	22	6	18	M16	8	4,200
Фланец EN 1092-1 Type 02 DN125 PN10	125	145	210	250	22	6	18	M16	8	5,210
Фланец EN 1092-1 Type 02 DN150 PN10	150	174	240	285	24	6	22	M20	8	6,890
Фланец EN 1092-1 Type 02 DN200 PN10	200	226	295	340	24	6	22	M20	8	9
Фланец EN 1092-1 Type 02 DN250 PN10	250	281	350	395	26	8	22	M20	12	11,200
Фланец EN 1092-1 Type 02 DN300 PN10	300	333	400	445	26	8	22	M20	12	12,800
Фланец EN 1092-1 Type 02 DN350 PN10	350	365	460	505	30	8	22	M20	16	19,400
Фланец EN 1092-1 Type 02 DN400 PN10	400	416	515	565	32	8	26	M24	16	26,400
Фланец EN 1092-1 Type 02 DN450 PN10	450	467	565	615	36	8	26	M24	20	32,200
Фланец EN 1092-1 Type 02 DN500 PN10	500	519	620	670	38	8	26	M24	20	38,500
Фланец EN 1092-1 Type 02 DN600 PN10	600	622	725	780	42	8	30	M27	20	52,200
Фланец EN 1092-1 Type 02 DN700 PN10	700	721	840	895	50	8	30	M27	24	79,400
Фланец EN 1092-1 Type 02 DN800 PN10	800	824	950	1015	56	8	33	M30	24	112,000
Фланец EN 1092-1 Type 02 DN900 PN10	900	926	1050	1115	62	8	33	M30	28	135,000
Фланец EN 1092-1 Type 02 DN1000 PN10	1000	1028	1160	1230	70	8	36	M33	28	180,000

Типы контактных поверхностей фланцев

EN 1092 1 фланцы соответствие ГОСТ устанавливают следующие типы фланцев:

Тип	Схема	Описание
Тип 01		Плоский приварной фланец
Тип 02		Свободный фланец под приварное кольцо (см. тип 32) или приварное соединение (см. тип 33)
Тип 02		Свободный фланец на отбортовке (см. тип 35)
Тип 02		Свободный фланец на отбортовке (см. тип 36)
Тип 02		Свободный фланец на отбортовке (см. тип 37)
Тип 04		Свободный фланец на отбортовке (см. тип 34)
Тип 05		Глухой фланец / заглушка
Тип 11		Приварной встык (воротниковый) фланец
Тип 12		Фланец приварной внахлест с «шеей»
Тип 13		Резьбовой фланец
Тип 21		Интегрированный фланец
Тип 32		Приварное кольцо для фланца тип 02
Тип 33		Отбортовка для фланца тип 02
Тип 34		Отбортовка для фланца тип 04
Тип 35		Отбортовка для фланца тип 02
Тип 36		Отбортовка для фланца тип 02
Тип 37		Отбортовка для фланца тип 02

По типу уплотнительных поверхностей фланцы DIN EN 1092-1 делятся на следующие исполнения:

Тип	Схема	Описание
Form A		Гладкая уплотнительная поверхность
Form B		Соединительный выступ
Form C		Шип
Form D		Паз
Form E		Выступ
Form F		Впадина
Form G		Выступ под кольцо АРМКО
Form H		Паз под кольцо АРМКО

Таблица. Присоединительные поверхности фланцев по DIN EN 1092-1. Присоединительные размеры фланцев по DIN EN 1092-1. DN10-4000, PN2,5-400.

Типы C, D, E, F, G и H не используются на PN 2,5 и PN 6.

Типы G и H применяются только в диапазоне PN 10 - PN 40.

DN	PN												f1	f2	f3	f4	w	x	y	z	α	R
	2.5	6	10	16	25	40	63	100	160	250	320	400
	d1
10	35	35	40	40	40	40	40	40	40	40	40	40	2	4.5	4	2	24	34	35	23	-	2.5
15	40	40	45	45	45	45	45	45	45	45	45	45					29	39	40	28	-
20	50	50	58	58	58	58	58	58	58	58	58	58					36	50	51	35	41º
25	60	60	68	68	68	68	68	68	68	68	68	68					43	57	58	42
32	70	70	78	78	78	78	78	78	78	78	78	78					51	65	66	50
40	80	80	88	88	88	88	88	88	88	88	88	88	3				61	75	76	60
50	90	90	102	102	102	102	102	102	102	102	102	102					73	87	88	72
65	110	110	122	122	122	122	122	122	122	122	122	122					95	109	110	94
80	128	128	138	138	138	138	138	138	138	138	138	138					106	120	121	105
100	148	148	158	158	162	162	162	162	162	162	162	162		5	4.5	2.5	129	149	150	128	32º	3
125	178	178	188	188	188	188	188	188	188	188	188	188					155	175	176	154
150	202	202	212	212	218	218	218	218	218	218	218	218					183	203	204	182
200	258	258	268	268	278	285	285	285	285	285	285	285					239	259	260	238
250	312	312	320	320	335	345	345	345	345	345	345	-					292	312	313	291
300	365	365	370	378	395	410	410	410	410	-	-	-	4				343	363	364	342
350	415	415	430	438	450	465	465	465	-	-	-	-		5.5	5	3	395	421	422	394	27º	3.5
400	465	465	482	490	505	535	535	535	-	-	-	-					447	473	474	446
450	520	520	532	550	555	560	560	560	-	-	-	-					497	523	524	496
500	570	570	585	610	615	615	615	615	-	-	-	-					349	375	376	548
600	670	670	685	725	720	735	735	-	-	-	-	-	5				649	675	676	648
700	775	775	800	795	820	840	840	-	-	-	-	-					751	777	778	750
800	880	880	905	900	930	960	960	-	-	-	-	-					856	882	883	855
900	980	980	1005	1000	1030	1070	1070	-	-	-	-	-					961	987	988	960
1000	1080	1080	1110	115	1140	1180	1180	-	-	-	-	-		6.5	6	4	1062	1092	1094	1060	28º	4
1200	1280	1295	1330	1330	1350	1380	1380	-	-	-	-	-					1262	1292	1294	1260
1400	1480	1510	1535	1530	1560	1600	-	-	-	-	-	-					1462	1492	1494	1460
1600	1690	1710	1760	1750	1780	1815	-	-	-	-	-	-					1662	1692	1694	1660
1800	1890	1920	1960	1950	1985	-	-	-	-	-	-	-					1862	1892	1894	1860
2000	2090	2125	2170	2150	-	-	-	-	-	-	-	-					2062	2092	2094	2060
2200	2295	2335	2370	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-	-	-	-
2400	2495	2545	2570	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-	-	-	-
2600	2695	2750	2780	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-	-	-	-
2800	2910	2960	2000	-	-	-	-	-	-	-	-	-		-	-		-	-	-	-	-	-
3000	3110	3160	3210	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-	-	-	-
3200	3310	3370	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-	-	-	-
3400	3510	3580	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-	-	-	-
3600	3720	3790	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-	-	-	-
3800	3920	-	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-	-	-	-
4000	4120	-	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-	-	-	-

Пример условного обозначения фланцев по стандарту EN при заказе:

Фланец EN 1092-1/11 Е/DN 800 PN 6 Ст.20

EN 1092-1 – номер настоящего стандарта;

11 – тип фланца (фланец воротниковый приварной встык);

Е – тип уплотнительной поверхности (выступ);

DN – номинальный диаметр;

PN – номинальное давление;

Ст.20 - материал, из которого изготовлен фланец.

Фланец EN 1092-1/01B1/DN 500 PN 16 Ст.09Г2С

EN 1092-1 - номер настоящего стандарта;

01- тип фланца (фланец плоский приварной);

B1 - тип уплотнительной поверхности (соединительный выступ);

DN - номинальный диаметр;

PN - номинальное давление;

Ст.09Г2С - материал, из которого изготовлен фланец.

Тип продукции	Стандарт
Фланцы раструбные	ASME B16.5
Фланец воротниковый	ASME B16.47
Фланец плоский стальной	ГОСТ 12821-80
Фланец стальные свободные	ГОСТ 12822-80
Фланцевые соединения устьевого оборудования	ГОСТ 28919-91
Фланцы арматуры	ГОСТ 12815-80
Фланцы со вставками	ГОСТ 28814-83
Фланцы стальные плоские приварные	ГОСТ 12820-80
Фланцы для сосудов и аппаратов	ГОСТ 28759.2-90
Присоединительные фланцы трубопроводной арматуры	ГОСТ 33259-2015
Фланцы аппаратные	ГОСТ 28759.3-90
Фланцы под прокладку восьмиугольного сечения	ГОСТ 28759.4-90
Фланцы резьбовые	ГОСТ 9399-81

Фланцы EN 1092 1

Фланец воротниковый EN

Фланец воротниковый размер по DIN

Фланцы стальные плоские приварные EN 1092-1 Тип 01 на давление PN 0,6 МПа (6 кгс/см2) (аналогичен DIN 2573)

Фланцы стальные плоские приварные EN 1092-1 Тип 01 на давление PN 1,0 МПа (10 кгс/см2) (аналогичен DIN 2576)

Фланцы стальные плоские приварные EN 1092-1 Тип 02 на давление PN 1,0 МПа (10 кгс/см2) (аналогичен DIN 2642)

Типы контактных поверхностей фланцев

Похожие изделия

Оставить заявку на расчёт цен и сроков поставки

Сертификат

Каталог товаров

Фланцы EN 1092 1

Фланец воротниковый EN

Фланец воротниковый размер по DIN

Фланцы стальные плоские приварные EN 1092-1 Тип 01 на давление PN 0,6 МПа (6 кгс/см2) (аналогичен DIN 2573)

Фланцы стальные плоские приварные EN 1092-1 Тип 01 на давление PN 1,0 МПа (10 кгс/см2) (аналогичен DIN 2576)

Фланцы стальные плоские приварные EN 1092-1 Тип 02 на давление PN 1,0 МПа (10 кгс/см2) (аналогичен DIN 2642)

Типы контактных поверхностей фланцев

Похожие изделия

­Оставить заявку на расчёт цен и сроков поставки

Сертификат

Каталог товаров

Оставить заявку на расчёт цен и сроков поставки
