Прокладка овальная ASME B 16.20
|
В наличии на складе в Москве Срок поставки от 2-х рабочих дней Сертификаты и паспорта к каждой поставке 100% гарантия возврата в случае брака |
|
|
Прокладки овального сечения ASME B 16.20 имеют двойную уплотняющую область. Они сопротивляются выдуванию, хорошо сидят даже на разношенных фланцах: между закругленной поверхностью и стенкой паза концентрируется сила напряжения. Их выплавляют из прочной стали со смесями для работы в разных экстремальных условиях: сильное давление, монотонная работа, заниженная или завышенная температура, агрессивная среда. Их применяют для нефте- и газопроводов, химической промышленности.
Они представляют собой сглаженное кольцо без неровностей или швов (отсюда другое название – кольца Армко).
Производство прокладок овального сечения ASME B 16.20
Прокладка овального сечения ASME на соединения типа шип-паз изготавливается из углеродистой стали. В зависимости от сферы применения, могут добавляться разные смеси для придания полезных свойств. В состав включают:
- нержавейку;
- алюминий;
- монель;
- никель;
- титан;
- медь.
Стандарт ASME B 16.20 определяет требования к характеристикам всех типов продукции. Соответствующие им изделия обладают сертификатом соответствия: выдерживающие давление до 16 мПа и температуры -70оС-+600оС. На короткое время могут выдерживать высокие температуры, после чего соединение желательно заменить.
Прокладка овальная ASME: фланцы, которые уплотняются прокладкой и кольцо Армко изготовлены из непластичного материала. Они не могут восстанавливать свою форму, потому, со временем, соединение подтягивается для улучшения уплотнения.
Вид овальных прокладок ASME B 16.20
Вид овальных прокладок отличается от прокладок восьмиугольных. Восьмиугольные прокладки обладают двумя зонами уплотнения и устанавливаются в специально подготовленные пазы трапециевидной формы, что отличает их от овальных моделей.
По умолчанию, прокладка овальная ASME B 16. 20 должна отвечать следующим требованиям:
Классификация по типу изделия: она включает в себя четыре основные категории - стальные, спирально-навитые, графитовые в оболочке и зубчатые.

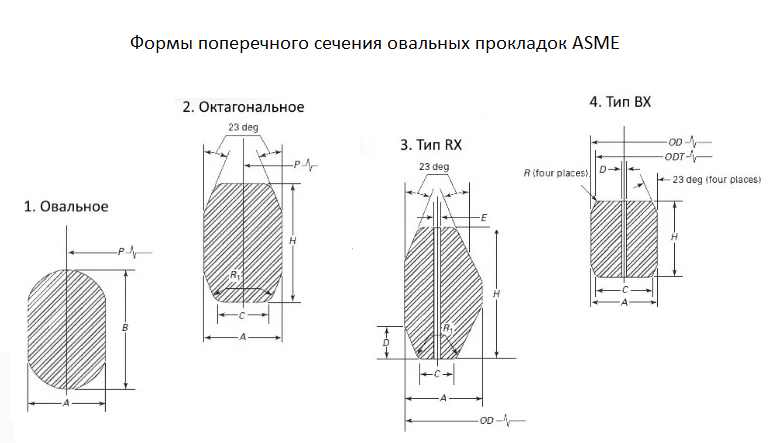

Форма поперечного сечения: варьируется от R (овальной и октагональной формы) до RX и BX.
Материалы: прокладки доступны из различных материалов, таких как углеродистая сталь, легированная сталь, нержавеющая коррозионно-стойкая сталь, дуплексная сталь, жаростойкая сталь, жаропрочная сталь, хладостойкая сталь и кислотостойкая сталь.
Маркировка: может быть выполнена в форме буквенно-цифровой надписи и/или цветной индикации.
Рабочее давление: диапазон рабочего давления составляет от 150 до 2500 класса по стандарту ASME, что эквивалентно 2 – 42 МПа в метрической системе.
Номинальный диаметр: прокладки доступны для диаметров от ½ до 24 дюймов (15 – 600 мм) для фланцев согласно ASME B16.5, а также от 26 до 36 дюймов (650 – 900 мм) для фланцев ASME B 16.47 серии A и API 605 серии B.
Размеры прокладок
| DN," (мм) | Ibs, класс | Ring-Nr. | dm | b | h | h1 | c |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ½ (12,7) | 300, 600 | R11 | 34,13 | 6,35 | 11,11 | 9,52 | 4,32 |
| ½ (12,7) | 900, 1500 | R12 | 39,68 | 7,93 | 14,28 | 12,70 | 5,23 |
| ½ (12,7) | 2500 | R13 | 42,86 | 7,93 | 14,28 | 12,70 | 5,23 |
| ¾ (19,05) | 300, 600 | R13 | 42,86 | 7,93 | 14,28 | 12,70 | 5,23 |
| ¾ (19,05) | 900, 1500 | R14 | 44,45 | 7,93 | 14,28 | 12,70 | 5,23 |
| 1 (25,4) | 150 | R15 | 47,62 | 7,93 | 14,28 | 12,70 | 5,23 |
| ¾ (19,05) | 2500 | R16 | 50,80 | 7,93 | 14,28 | 12,70 | 5,23 |
| 1 (25,4) | 300, 1500 | R16 | 50,80 | 7,93 | 14,28 | 12,70 | 5,23 |
| 1¼ (31,75) | 150 | R17 | 57,15 | 7,93 | 14,28 | 12,70 | 5,23 |
| 1 (25,4) | 2500 | R18 | 60,32 | 7,93 | 14,28 | 12,70 | 5,23 |
| 1¼ (31,75) | 300, 1500 | R18 | 60,32 | 7,93 | 14,28 | 12,70 | 5,23 |
| 1½ (38,10) | 150 | R19 | 65,06 | 7,93 | 14,28 | 12,70 | 5,23 |
| 1½ (38,10) | 300, 1500 | R20 | 68,26 | 7,93 | 14,28 | 12,70 | 5,23 |
| 1¼ (31,75) | 2500 | R21 | 72,73 | 11,11 | 17,46 | 15,87 | 7,75 |
| 2 (50,80) | 150 | R22 | 82,55 | 7,93 | 14,28 | 12,70 | 5,23 |
| 1½ (38,10) | 2500 | R23 | 82,55 | 11,11 | 17,46 | 15,87 | 7,75 |
| 2 (50,80) | 300, 600 | R23 | 82,55 | 11,11 | 17,46 | 15,87 | 7,75 |
| 2 (50,80) | 900, 1500 | R24 | 95,25 | 11,11 | 17,46 | 15,87 | 7,75 |
| 2 (63,50) | 150 | R25 | 101,60 | 7,93 | 14,28 | 12,70 | 5,23 |
| 2 (50,80) | 2500 | R26 | 101,60 | 11,11 | 17,46 | 15,87 | 7,75 |
| 2½ (63,50) | 300, 600 | R26 | 101,60 | 11,11 | 17,46 | 15,87 | 7,75 |
| 2½ (63,50) | 900, 1500 | R27 | 107,95 | 11,11 | 17,46 | 15,87 | 7,75 |
| 2½ (63,50) | 2500 | R28 | 111,12 | 12,70 | 19,05 | 17,46 | 8,66 |
| 3 (76,20) | 150 | R29 | 114,30 | 7,93 | 14,28 | 12,70 | 5,23 |
| 3 (76,20) | 300, 600 | R30 | 117,47 | 11,11 | 17,46 | 15,87 | 7,75 |
| 3 (76,20) | 300, 900 | R31 | 123,82 | 11,11 | 17,46 | 15,87 | 7,75 |
| 3 (76,20) | 2500 | R32 | 127,00 | 12,70 | 19,05 | 17,46 | 8,66 |
| 3½ (88,90) | 150 | R33 | 131,76 | 7,93 | 14,28 | 12,70 | 5,23 |
| 3½ (88,90) | 300, 600 | R34 | 131,76 | 11,11 | 17,46 | 15,87 | 7,75 |
| 3 (76,20) | 1500 | R35 | 136,52 | 11,11 | 17,46 | 15,87 | 7,75 |
| 4 (101,60) | 150 | R36 | 149,22 | 7,93 | 14,28 | 12,70 | 5,23 |
| 4 (101,60) | 300, 900 | R37 | 149,22 | 11,11 | 17,46 | 15,87 | 7,75 |
| 4 (101,60) | 2500 | R38 | 157,16 | 15,87 | 22,22 | 20,64 | 10,49 |
| 4 (101,60) | 1500 | R39 | 161,92 | 11,11 | 17,46 | 15,87 | 7,75 |
| 5 (127,00) | 150 | R40 | 171,45 | 7,93 | 14,28 | 12,70 | 5,23 |
| 5 (127,00) | 300, 900 | R41 | 180,97 | 11,11 | 17,46 | 15,87 | 7,75 |
| 5 (127,00) | 2500 | R42 | 190,50 | 19,05 | 25,40 | 23,81 | 12,32 |
| 6 (152,40) | 150 | R43 | 193,67 | 7,93 | 14,28 | 12,70 | 5,23 |
| 5 (127,00) | 1500 | R44 | 193,67 | 11,11 | 17,46 | 15,87 | 7,75 |
| 6 (152,40) | 300, 900 | R45 | 211,13 | 11,11 | 17,46 | 15,87 | 7,75 |
| 6 (152,40) | 1500 | R46 | 211,13 | 12,70 | 19,05 | 17,46 | 8,66 |
| 6 (152,40) | 2500 | R47 | 1128,60 | 19,05 | 25,40 | 23,81 | 12,32 |
| 8 (203,20) | 150 | R48 | 247,65 | 7,93 | 14,28 | 12,70 | 5,23 |
| 8 (203,20) | 300, 900 | R49 | 269,87 | 11,11 | 17,46 | 15,87 | 7,75 |
| 8 (203,20) | 1500 | R50 | 269,87 | 15,87 | 22,22 | 20,64 | 10,49 |
| 8 (203,20) | 2500 | R51 | 279,40 | 22,22 | 28,57 | 26,69 | 14,81 |
| 10 (254,00) | 150 | R52 | 304,80 | 7,93 | 14,28 | 12,70 | 5,23 |
| 10 (254,00) | 300, 900 | R53 | 323,85 | 11,11 | 17,46 | 15,87 | 7,75 |
| 10 (254,00) | 1500 | R54 | 323,85 | 15,87 | 22,22 | 20,64 | 10,49 |
| 10 (254,00) | 2500 | R55 | 342,90 | 28,57 | 36,51 | 34,92 | 19,81 |
| 12 (304,80) | 150 | R56 | 381,00 | 7,93 | 14,28 | 12,70 | 5,23 |
| 12 (304,80) | 300, 500 | R57 | 381,00 | 11,11 | 17,46 | 15,87 | 7,75 |
| 12 (304,80) | 1500 | R58 | 381,00 | 22,22 | 28,57 | 26,69 | 14,81 |
| 14 (355,60) | 150 | R59 | 396,87 | 7,93 | 14,28 | 12,70 | 5,23 |
| 12 (304,80) | 2500 | R60 | 406,40 | 31,75 | 39,68 | 39,68 | 22,33 |
| 14 (355,60) | 300, 600 | R61 | 419,10 | 11,11 | 17,46 | 15,87 | 7,75 |
| 14 (355,60) | 900 | R62 | 419,10 | 15,87 | 22,22 | 20,64 | 10,49 |
| 14 (355,60) | 1500 | R63 | 419,10 | 25,40 | 33,33 | 31,75 | 17,30 |
| 16 (406,40) | 150 | R64 | 454,02 | 7,93 | 14,28 | 12,70 | 5,23 |
| 16 (406,40) | 300, 600 | R65 | 469,90 | 11,11 | 17,46 | 15,87 | 7,75 |
| 16 (406,40) | 900 | R66 | 469,90 | 15,87 | 22,22 | 20,64 | 10,49 |
| 16 (406,40) | 1500 | R67 | 469,90 | 28,57 | 36,51 | 34,92 | 19,81 |
| 18 (457,20) | 150 | R68 | 517,52 | 7,93 | 14,28 | 12,70 | 5,23 |
| 18 (457,20) | 300, 600 | R69 | 533,40 | 11,11 | 17,46 | 15,87 | 7,75 |
| 18 (457,20) | 900 | R70 | 533,40 | 19,05 | 25,40 | 23,81 | 12,32 |
| 18 (457,20) | 1500 | R71 | 533,40 | 28,57 | 36,51 | 34,92 | 19,81 |
| 20 (508,00) | 150 | R72 | 558,80 | 7,93 | 14,28 | 12,70 | 5,23 |
| 20 (508,00) | 300, 600 | R73 | 584,20 | 12,70 | 19,05 | 17,46 | 8,66 |
| 20 (508,00) | 900 | R74 | 584,20 | 19,05 | 25,40 | 23,81 | 12,32 |
| 20 (508,00) | 1500 | R75 | 584,20 | 31,75 | 39,68 | 39,68 | 22,33 |
| 24 (609,60) | 150 | R76 | 673,10 | 7,93 | 14,28 | 12,70 | 5,23 |
| 24 (609,60) | 300, 600 | R77 | 692,15 | 15,87 | 22,22 | 20,64 | 10,49 |
| 24 (609,60) | 900 | R78 | 692,15 | 25,40 | 33,33 | 31,75 | 17,30 |
| 24 (609,60) | 1500 | R79 | 692,15 | 34,92 | 44,45 | 41,27 | 24,82 |
| 22 (558,80) | 150 | R80 | 615,95 | 7,93 | - | 12,70 | 5,23 |
| 22 (558,80) | 300, 600 | R81 | 635,00 | 14,28 | - | 19,05 | 9,57 |
| 1 (25,4) | 10000 | R82 | 57,15 | 11,11 | - | 15,87 | 7,75 |
| 1½ (38,10) | 10000 | R84 | 63,50 | 11,11 | - | 15,87 | 7,75 |
| 2 (50,80) | 10000 | R85 | 79,37 | 12,70 | - | 17,46 | 8,66 |
| 2½ (63,50) | 10000 | R86 | 90,49 | 15,87 | - | 20,64 | 10,49 |
| 3 (76,20) | 10000 | R87 | 100,01 | 15,87 | - | 20,64 | 10,49 |
| 4 (101,60) | 10000 | R88 | 123,83 | 19,05 | - | 23,81 | 12,32 |
| 3½ (88,90) | 10000 | R89 | 114,30 | 19,05 | - | 23,81 | 12,32 |
| 5 (127,00) | 10000 | R90 | 155,58 | 22,22 | - | 26,69 | 14,81 |
| 10 (254,00) | 10000 | R91 | 260,35 | 31,75 | - | 39,68 | 22,33 |
| 26 (660,40) | 300, 400, 600 | R93 | 749,30 | 19,05 | - | 23,81 | 12,32 |
| 28 (711,20) | 300, 400, 600 | R94 | 800,10 | 19,05 | - | 23,81 | 12,32 |
| 30 (762,00) | 300, 400, 600 | R95 | 857,25 | 19,05 | - | 23,81 | 12,32 |
| 32 (812,80) | 300, 400, 600 | R96 | 914,40 | 22,22 | - | 26,69 | 14,81 |
| 34 (863,60) | 300, 400, 600 | R97 | 965,20 | 22,22 | - | 26,69 | 14,81 |
| 36 (914,40) | 300, 400, 600 | R98 | 1022,30 | 22,22 | - | 26,69 | 14,81 |
| 26 (660,40) | 900 | R100 | 749,30 | 28,575 | - | 34,92 | 19,81 |
| 28 (711,20) | 900 | R101 | 800,10 | 31,75 | - | 38,10 | 22,33 |
| 28 (711,20) | 900 | R102 | 857,25 | 31,75 | - | 38,10 | 22,33 |
| 32 (812,80) | 900 | R103 | 914,40 | 31,75 | - | 38,10 | 22,33 |
| 34 (863,60) | 900 | R104 | 965,20 | 34,925 | - | 41,27 | 24,82 |
| 36 (914,40) | 900 | R105 | 1022,30 | 34,925 | - | 41,27 | 24,82 |
| МАТЕРИАЛ | МАРКИРОВКА НА ПРОКЛАДКАХ | DIN | ТВЕРДОСТЬ (max)* | ТЕМП [°C] | ПЛОТНОСТЬ [гр/см3] | ||
| Brinell HB | Rockwell B | min. | max. | ||||
| Soft Iron | D | - | 90 | 56 | -60 | 500 | 7.85 |
| Steel (LCS) | S | - | 120 | 68 | -40 | 500 | 7.85 |
| ASTM A 182-F5 | F5 | 12CrMo 195 | 130 | 72 | -40 | 650 | 7.9 |
| SS 304 | S 304 | X5CrNi 189 | 160 | 83 | -250 | 550 | 7.9 |
| SS 309 | S 309 | X15CrNiSi 2012 | 160 | 83 | -100 | 1000 | 7.9 |
| SS 316 | S 316 | X5CrNiMo 1810 | 160 | 83 | -100 | 550 | 7.9 |
| SS 316L | S 316L | X5CrNiMo 1810 | 160 | 83 | -100 | 550 | 7.9 |
| SS 321 | S 321 | X10CrNiTi 189 | 160 | 83 | -250 | 550 | 7.9 |
| SS 347 | S 347 | X10CrNiNb 189 | 160 | 83 | -250 | 550 | 7.9 |
| Monel 400* | M400 | NiCu30Fe | - | - | -125 | 600 | 8.8 |
| Inconel 600* | INC -600 | NiCr 15Fe | - | - | -100 | 950 | 8.4 |
| Inconel 625 | INC -625 | - | 192 | - | - | - | - |
| Incoloy 800* | INC -800 | x10NiCrAITi 3220 | - | - | -100 | 850 | 8 |
| Incoloy 800* | INC -800 | x10NiCrAITi 3220 | - | - | -100 | 850 | 8 |
| Incoloy 825* | INC -825 | NiCr 21Mo | 180 | - | -100 | 450 | 8.14 |
| Titanium | Ti | Ti 99.8 | - | - | -250 | 350 | 4.5 |
Материалы прокладок
|
Материал по ГОСТ 5632, Россия |
Материал по ANSI |
|
Сталь 08Кп - ГОСТ 1050 |
Soft Iron |
|
Сталь 10895 – ГОСТ 11036 |
CS, Soft Iron |
|
Сталь 08Х13 – ГОСТ 5632 |
SS 410 |
|
Сталь 08Х18Н10 - ГОСТ 5632 |
SS 304 |
|
Сталь 08Х18Н10Т - ГОСТ 5632 |
SS 321 |
|
Сталь углеродистая |
Soft Iron или CS |
Компания «Карбон Групп» в Москве реализует прокладки овального сечения по стандарту ASME B 16.20. Чтобы уточнить стоимость и условия покупки, а также оформить заказ, звоните по телефону +7 (495) 640-95-87.
На сайте karbon-group.ru также продаются: прокладки овального сечения ОСТ 26 260 461 99, прокладки стальные овального сечения ГОСТ, прокладки овального сечения, прокладки восьмиугольного сечения ASME
