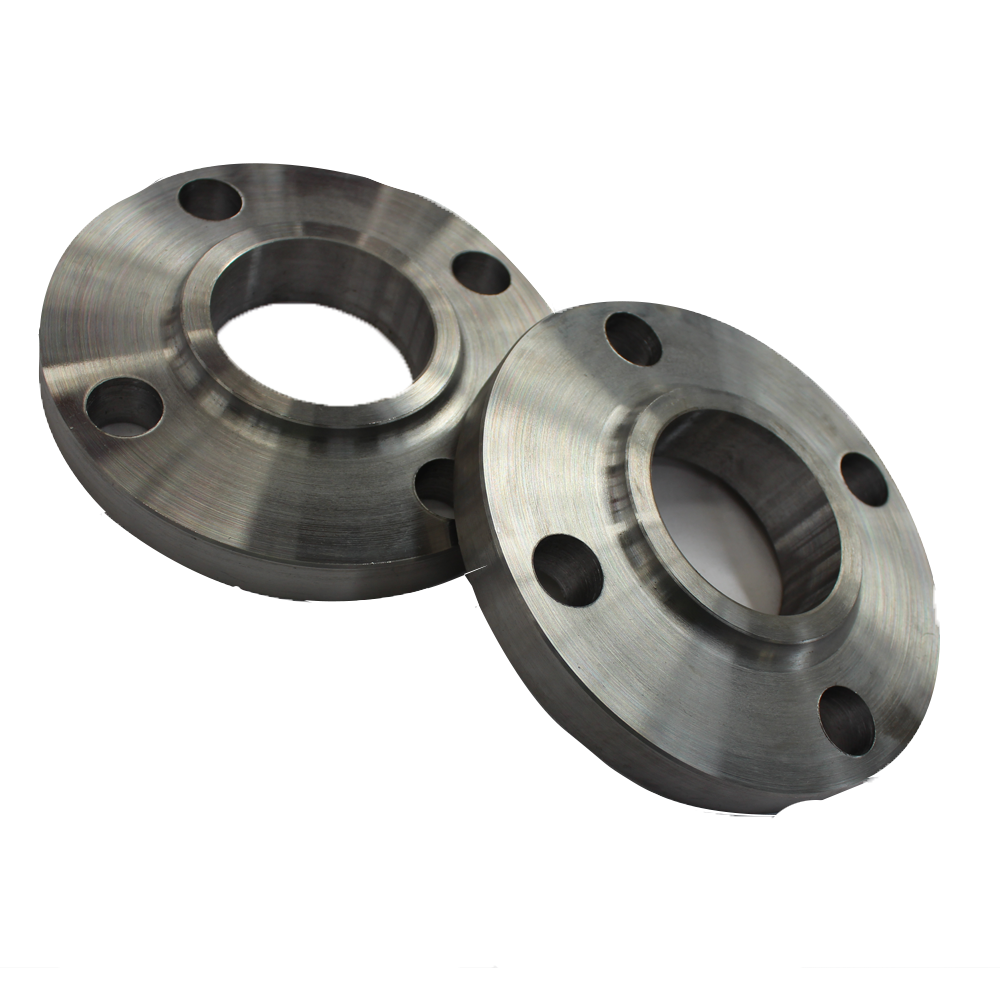

Фланцы из углеродистой стали

Фланцы стальные – это соединительная часть трубопроводной              арматуры, в виде кольца или диска с отверстиями под болты, предназначенная для присоединения оборудования к трубопроводу. Для соединения фланцев обычно используют болты или шпильки соответствующих размеров.

  Виды фланцев:

 - фланец плоский ГОСТ 12820-80

- фланец воротниковый ГОСТ 12821-80

  Плоские фланцы являются самыми распространенными. Они очень просты в изготовлении, но их минусом является то, что их нельзя устанавливать на участки трубопровода с высоким давлением среды. В тоже время плоские фланцы отлично проявляют себя в водоканалах и аналогичных системах с низким давлением.

  Воротниковые фланцы отличаются от плоских фланцев внушительной соединительной частью, которая приваривается к трубе. Благодаря мощной стыковке эти фланец можно использовать в трубопроводах с высоким давлением. Наиболее часто используют нержавеющие фланцы, и фланцы из стали 20.

  Нержавеющие фланцы используют в трубопроводах с агрессивной средой, так же в пищевой промышленности.

Пример условного обозначения

Фланец круглый стальной приварной встык, Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1:

 Фланец 1-100-16 ст.20 ГОСТ 12821-80.

 Клиенты нашего магазина также часто обращают внимание на прокладки снп по гост р 52376 2005.
