Набивки сальниковые асбестовые
|
В наличии на складе в Москве Срок поставки от 2-х рабочих дней Сертификаты и паспорта к каждой поставке 100% гарантия возврата в случае брака |
Набивка сальниковая плетеная: что это такое и как выполняется?
Набивка сальниковая плетеная обычно еще со специальной пропиткой применяется в качестве идеального герметизирующего средства, используемого для уплотнения в соединениях поршневых, центробежных насосах и ином оборудовании, которое выполняет перекачку или иной вид действий с жидкой, газообразной или парообразной средой.
Температура перекачиваемой среды, с которой контактирует набивка, может находиться в широком пределе от -70 до +300 градусов.
Набивка асбестовая плетеная получила наибольшее распространение в качестве хорошего и весьма надежного средства герметизации в насосах и ином оборудовании, что связано со следующими причинами:
- сохранение уплотняющих свойств в широком температурном диапазоне;
- устойчивость к средам с различной степенью кислотности, содержания щелочи или солей;
- простота разборки мест соединений, потому что асбестовые плетеные сальниковые набивки не пригорают.
В виду множества положительных качества, этот материал применяется при комплектации различного оборудования и насосов более чем в 80%. Другие материалы используются лишь для снижения стоимости или имеющие конкретные свойства.
В любом случае данное изделие обладает также хорошей гибкостью и мягкостью, благодаря чему обеспечивается высокая степень герметичности стыковки деталей оборудования.
Набивка сальниковая асбестовая – что это и из чего она делается?
Под набивкой сальниковой асбестовой понимается изделие, которое сплетено определенным образом из более тонких также сплетенных нитей или волокон какого-то материала. Совсем не обязательно им должен быть асбест.
Устойчивостью к высоким температурам обладает не только этот материал. Для производства гибких волокнистых уплотнений, применяемых в изготовлении различного насосного оборудования, используются следующие разновидности материалов:
Асбест – материал с повышенной стойкостью к высоким температурам. Не горит и при нагреве не меняет свои свойства. Сохраняет высокую степень уплотнения.
Хлопок – этот материал лучше использовать исключительно для герметизации стыков в оборудовании, работающем с относительно холодной водой, температура которой не превышает 40 градусов.
Химические волокна – применяется в тех же случаях, что и хлопок, плюс может быть использован для уплотнений насосов, откачивающих химические вещества.
Сам по себе плетенный шнурок еще не является набивкой сальниковой асбестовой или из другого материала, так как по ГОСТ она должна иметь пропитку или наполнитель. Именно он во многом определяет свойства готового уплотнения. Например, асбестовые набивки могут быть пропитаны суспензией фторопласта АФТ.
Это дает возможность работать со средой в любом агрегатом состоянии. Также со спиртами, щелочами и растворами. С жировой пропиткой АП-31 подойдет для нефтепродуктов, пара, газов и прочих нейтральных и агрессивных сред. Также применяются для асбестовых набивок в качестве наполнителя латунная проволока и пропитка антифрикционным составом.
Виды плетения сальниковых набивок из асбеста
Плетение сальниковых набивок возможно из различных материалов изготовления. Плетение может быть простым или сложным, что напрямую определяет характеристики готового уплотнения. Выделяют три основных типа плетения:
- сквозное;
- многослойное;
- однослойное.
Помимо этого, может отличаться форма поперечного сечения. Выделяют следующие разновидности:
- круглое;
- квадратное.
Размеры сечения зависят от выбранного способа плетения. Есть стандарты для однослойного и сквозного плетения, при которых размерах сечения колеблются в пределах от 4х4 мм до 28х28 мм. За счет своих особенностей, многослойное плетение оказывается более толстым, что увеличивает пределы стандартов сечения от 16х16 мм до 50х50 мм. Исходя из выбранного варианта будут изменяться физические характеристики изделия.
ГОСТ 5152-84 - Набивки сальниковые. Технические условия

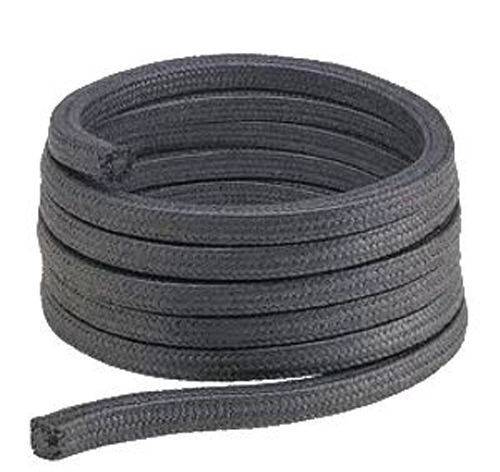

Набивка асбестовая АС по ГОСТ 5152-84.
Набивка сальниковая асбестовая плетеная сухая марки АС.
Набивка используется для уплотнения узлов неподвижных соединений аппаратов, а также для заполнения сальниковых камер арматуры. Набивка сальниковая асбестовая сухая для использования в трубопроводах является одним из наиболее распространенных материалов для герметизации соединений между трубами и фланцами
|
Набивка сальниковая асбестовая плетеная сухая марки АС. |
Максимально допустимые параметры |
Узел уплотнения |
Рабочая среда |
|||
|
рН, среды |
Давление |
Температура среды, °С |
Скорость скольжения, м/с |
|||
|
среды, МПа |
||||||
|
5-14 |
5.0 |
+300 |
2 |
Арматура |
Нейтральные |
|
|
Аммиак жидкий |
||||||
|
4.5 |
-70+150 |
2 |
Неподвижные |
Газообразные среды |
||
|
1.0 |
450 |
2 |
||||
- С однослойным плетением сердечника и многослойного плетения- круглая и квадратная
- Сквозного плетения – квадратная

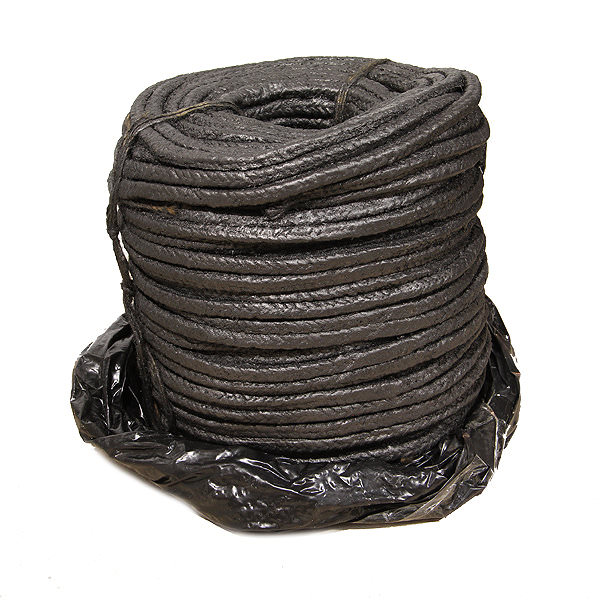

Набивка сальниковая асбестовая пропитанная АП (АП-31) ГОСТ 5152-84
Набивка сальниковая асбестовая пропитанная АП (АП-31), асбестовая плетеная, пропитанная жировым антифрикционным составом, графитированная. .
Сальниковая набивка пропитанная используется для уплотнения узлов неподвижных соединений аппаратов, а также для заполнения сальниковых камер арматуры, поршневых и центробежных насосов.
|
|
Рабочая среда |
Кислотность рабочей среды, рН |
Параметры |
Узел, в котором применяется |
||
|
Давление, атм. |
Диапазон рабочих температур, °C |
Линейная скорость пар трения-скольжения, м/с |
||||
|
Нейтральные и агрессивные газы и жидкости, пар |
3-14 |
45 |
-70…+300 |
2 |
Арматура трубопроводов (запорная и регулирующая) |
|
|
Нефтепродукты |
20 |
-30…+300 |
||||
|
Продукты нефтепереработки, жидкости |
20 |
до +250 |
15 |
Насосы центробежного действия |
||
|
2 |
Плунжерные насосы |
|||||
|
• Сквозного плетения – квадратная • С однослойным оплетением сердечника и многослойного плетения- круглая и квадратная |
||||||
Асбестовые плетеные сальниковые набивки АПР (АПР-31) ГОСТ 5152-84
Набивка сальниковая АПР (АПР-31) асбестовая плетеная, с латунной проволокой, пропитанная жировым антифрикционным составом, графитированная.
Набивка используется для уплотнения узлов неподвижных соединений аппаратов, а также для заполнения сальниковых камер арматуры, поршневых и центробежных насосов.Армирование волокон асбеста латунной проволокой придает набивке АПР большую стойкость при высоких температурах и давлениях по сравнению с набивкой марки АП.
|
|
Рабочая среда |
Уровень кислотности среды, рН |
Максимально допустимые параметры |
Узел уплотнения |
||
|
Давление, МПа |
Температура, °C |
Скорость относительного перемещения уплотняемых узлов, м/с |
||||
|
Агрессивные и нейтральные газообразные и жидкие среды |
3-10 |
32,0 |
-70…+200 |
2 |
Запорная арматура трубопроводов |
|
|
Продукты нефтепереработки |
2,0 |
-30…+300 |
||||
|
Агрессивные и нейтральные жидкие среды, нефтепродукты |
2,5 |
+210 |
15 |
Центробежные насосы |
||
|
4,5 |
||||||
|
2 |
Поршневые насосы |
|||||
|
• Сквозного плетения – квадратная • С однослойным оплетением сердечника и многослойного плетения- круглая и квадратная |
||||||

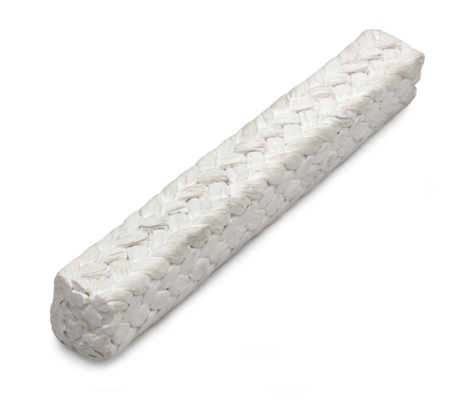

Набивка сальниковая асбестовая АФТ ГОСТ 5152-84.
Набивка сальниковая АФТ, асбестовая плетеная, пропитанная суспензией фторопласта с тальком.
Набивка сальниковая асбестовая АФТ предназначена для заполнения сальниковых камер арматуры,центробежных и поршневых насосов, уплотнения неподвижных соединений различной химической аппаратуры
|
|
Рабочая среда |
Уровень кислотности среды, рН |
Максимально допустимые параметры |
Узел уплотнения |
||
|
Давление, МПа |
Температура, °C |
Скорость относительного перемещения уплотняемых узлов, м/с |
||||
|
Газообразные и жидкие органические продукты (ацетон, толуол, бензол, бензин, фуран, тетрагидрофуран и пр.), сжиженные газы (азот, кислород и пр.) |
1-14 |
22,0 |
-200…+305 |
2 |
Запорная и регулирующая арматура трубопроводов |
|
|
Этилен |
150,0 |
+250 |
||||
|
Аммиак, органические продукты, щелочные среды, кислоты |
3,0 |
+300 |
15 (20*) |
Центробежные насосы |
||
|
34,0 |
+250 |
2 |
Поршневые насосы |
|||
|
Морская вода |
4,5 |
-2…+50 |
10 |
Центробежные насосы |
||
|
• Сквозного плетения — квадратная • Многослойного плетения- квадратная |
||||||

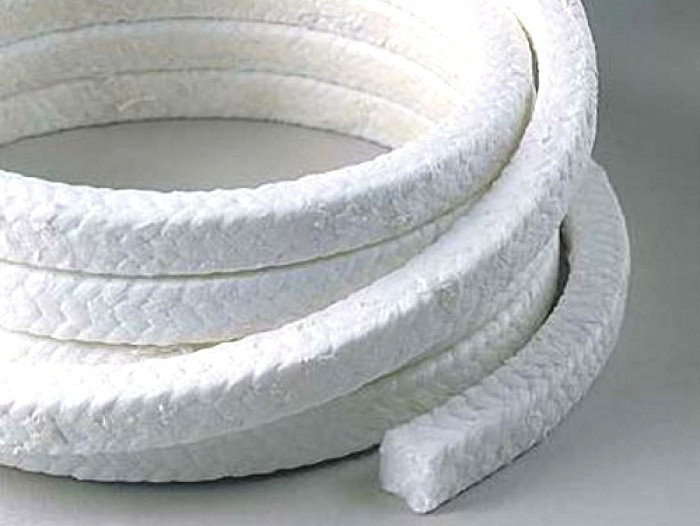

Набивка сальниковая асбестовая АФ (АФ-1) ГОСТ 5152-84.
Набивка сальниковая АФ-1, асбестовая плетеная, пропитанная суспензией фторопласта.
Сальниковая набивка для воды асбестовая АФ-1 предназначена для заполнения сальниковых камер арматуры,центробежных и поршневых насосов, уплотнения неподвижных соединений различной химической аппаратуры.
|
|
Рабочая среда |
Узел уплотнения |
Температура применения, |
Давление, |
Скорость скольжения, |
|
Особо чистые вещества |
Насосы |
+130 |
0,4 |
15 |
|
|
Особо чистые вещества |
Арматура |
+130 |
0,4 |
2 |
|
|
Морская вода |
Арматура |
от -2 до +50 |
20,0 |
2 |
|
|
Топливо, масла, |
Арматура |
от -40 до +160 |
20,0 |
2 |
|
|
Дистиллят, конденсат |
Арматура |
+263 |
20,0 |
2 |
|
|
Пар водяной |
Арматура |
+250 |
4,0 |
2 |
Плотность рабочей среды: 1,2 г/см3
Кислотность рабочей среды: 1-14 р.

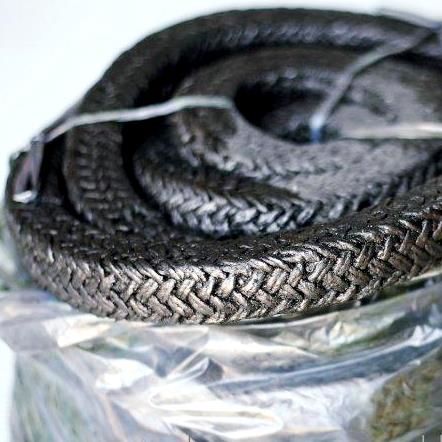

Набивка сальниковая асбестовая АГ (АГ-1) ГОСТ 5152-84.
Набивка асбестовая плетеная проклеенная с графитом АГ (АГ-1).
Набивка предназначена для заполнения сальниковых камер арматуры, неподвижных соединения аппаратов, насосов.
Предпочтительна для работы в среде пара.
• С однослойным оплетением сердечника- квадратная
• Сквозного плетения — квадратная
• Многослойного плетения- квадратная
|
|
Рабочая среда |
Уровень кислотности среды, рН |
Максимально допустимые параметры |
Узел уплотнения |
||
|
Давление, МПа |
Температура, °C |
Скорость относительного перемещения уплотняемых узлов, м/с |
||||
|
Воздух, инертные газы, азот |
4-14 |
20,0 |
до +325 |
2 |
Арматура трубопроводов |
|
|
Пар водяной |
35,0 |
до +565 |
||||
|
Нефтепродукты |
32,0 |
до +450 |
||||
|
Органические продукты и вода (включая питьевую) |
2,0 |
до +70 |
25 |
Насосы (центробежные и поршневые) |
||
|
38,0 |
до +280 |
2 |
Арматура трубопроводов |
|||
|
15 |
Насосы |
|||||
|
Аммиак (жидкий и газообразный) |
32,0 |
-70…+150 |
2 |
Арматура |
||
|
15 |
Насосы |
|||||
|
Нефтепродукты, агрессивные среды (жидкие и газообразные) |
37,0 |
до +600 |
- |
Неподвижные соединения узлов |
||

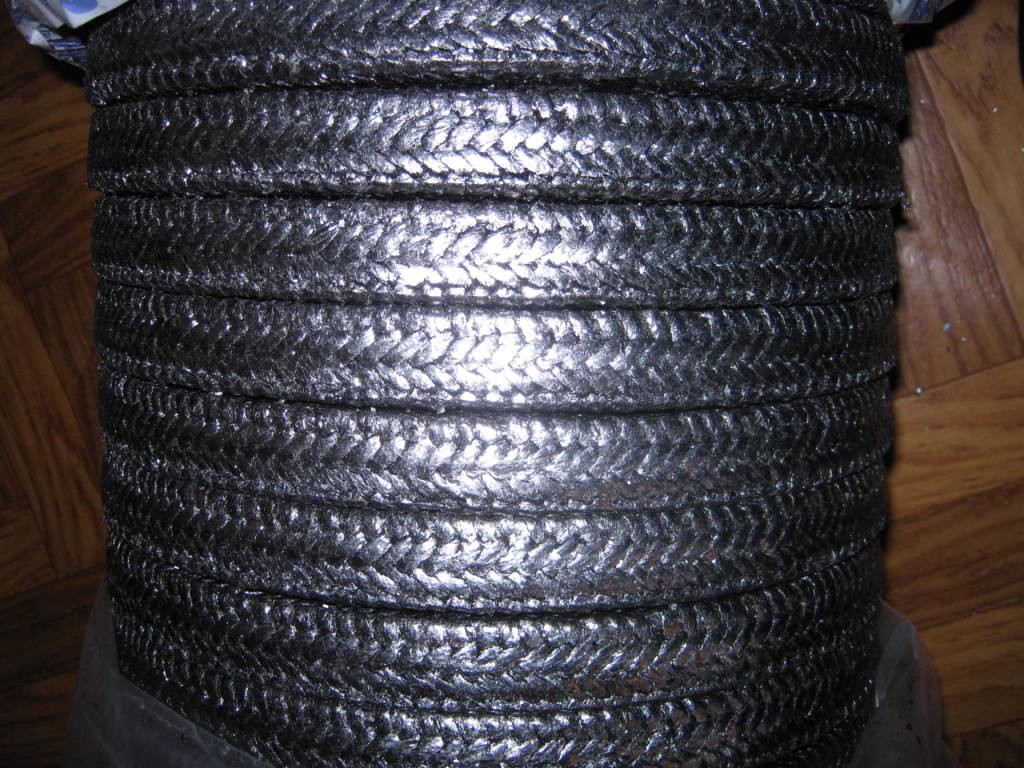

Набивка сальниковая асбестовая АГИ
Асбестовая плетеная, проклеенная с графитом ингибированная АГИ.
Набивка сальниковая асбестовая АГИ отличается высокой термостойкостью и химической стойкостью, что делает ее идеальным материалом для использования в условиях повышенной температуры и агрессивной среды. Обладает также хорошей уплотнительной способностью, что обеспечивает надежное герметичное соединение.
Набивка предназначена для заполнения сальниковых камер арматуры, неподвижных соединения аппаратов, насосов. Предпочтительна для работы в среде пара. Добавление при производстве ингибитора коррозии защищает арматуру работающую при высоких температурах пара от закипания.
|
|
Рабочая среда |
Уровень кислотности среды, рН |
Максимально допустимые параметры |
Узел уплотнения |
||
|
Давление, МПа |
Температура, °C |
Скорость относительного перемещения уплотняемых узлов, м/с |
||||
|
Инертные газы, воздух, азот |
4-14 |
20,0 |
+325 |
2 |
Запорная арматура трубопроводов |
|
|
Водяной пар |
35,0 |
+565 |
||||
|
Продукты нефтепереработки |
32,0 |
+450 |
||||
|
Вода (в том числе и питьевая), органические вещества |
2,0 |
+70 |
25 |
Насосы |
||
|
38,0 |
+280 |
2 |
Арматура |
|||
|
15 |
Насосы |
|||||
|
Жидкий и газообразный аммиак |
32,0 |
-70…+150 |
2 |
Арматура |
||
|
15 |
Насосы |
|||||
|
Агрессивные среды, жидкие и газообразные нефтепродукты |
37,0 |
+600 |
- |
Неподвижные соединения узлов |
||
Размеры сальниковой набивки АГИ, изготавливается в следующих исполнениях:
|
Способ изготовления |
Размеры поперечного сечения, мм |
Форма сечения |
|
Сквозное плетение |
4, 5, 6 |
Квадрат |
|
4х6 |
прямоугольник |
|
|
С однослойной оплеткой сердечника |
6, 7, 8, 10, 12, (13), 14 |
Квадрат |
|
6х8 |
прямоугольник |
|
|
Многослойное плетение |
16, 18, (19), 20, 22 |
Квадрат |
|
14х16 |
прямоугольник |

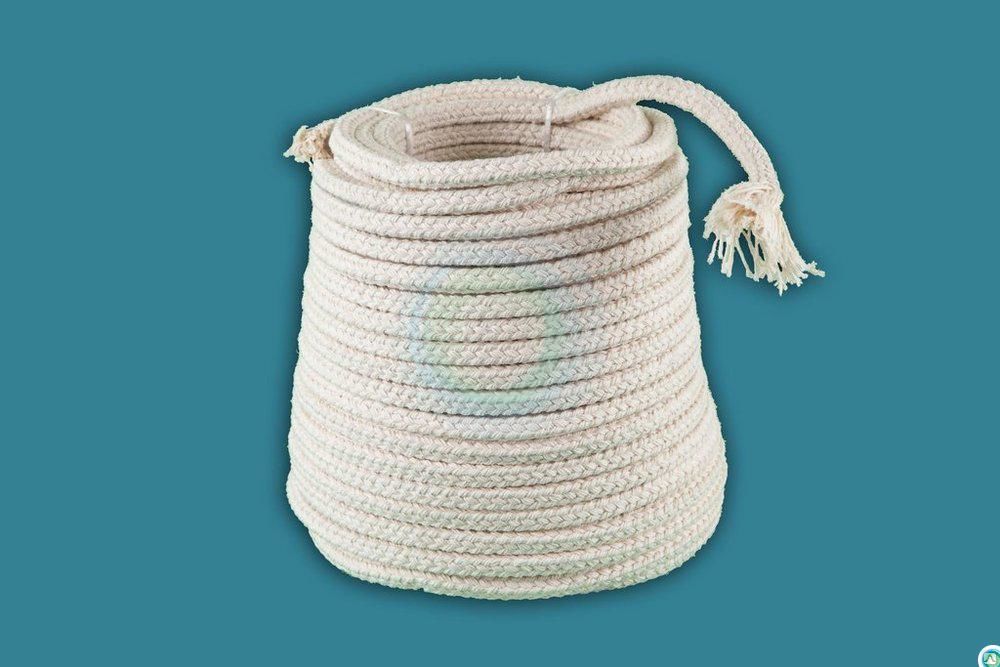

Набивка сальниковая плетеная АСС
Набивка сальниковая АСС, асбестовая плетеная с сердечником из стеклоровинга.
Набивка предпочтительна для уплотнения неподвижных соединений аппаратура при высоких температурах за счет сердечника из стеклоровинга имеющего повышенную температуростойкость.
|
|
Марка набивки, толщина, мм |
Условия работы |
|||||
|
Узел уплотнения |
Рабочая среда |
pH |
Максимально допустимые |
||||
|
t0C |
Р, МПа |
Cкорость скольжения, м/с |
|||||
|
Набивка сальниковая АСС, асбестовая плетеная с сердечником из стеклоровинга. Размеры сечений от 4 до 50 мм. Под заказ возможно исполнение размером до 80 мм. |
Арматура |
Нейтральные и агрессивные жидкие и газообразные среды |
5-14 |
400 |
4.5 |
2 |
|
|
Аммиак жидкий и газообразный |
-70 +150 |
||||||
|
Неподвижные соединение аппаратов |
Газообразные среды |
600 |
1.0 |
— |
|||
|
• С однослойным оплетением сердечника- круглая и квадратная • Многослойного плетения- круглая и квадратная |
|||||||
Асбестовые плетеные сальниковые набивки АСП
Набивка сальниковая АСП (АСП-31) асбестовая плетеная с сердечником из стеклоровинга пропитанная жировым антифрикционным составом, графитированная.
Область применения уплотнителя марки АСП-31:
|
|
Тип рабочей среды |
Уровень кислотности среды, рН |
Максимально допустимые параметры |
Узел уплотнения |
||
|
Давление, МПа |
Температура, °C |
Скорость относительного перемещения уплотняемых узлов, м/с |
||||
|
Водяной пар, газообразные и жидкие среды (нейтральные и агрессивные) |
3-14 |
4,5 |
От -70 до +300 |
2 |
Запорная и регулирующая арматура трубопроводов |
|
|
Продукты нефтепереработки |
2,0 |
От -30 до +300 |
||||
|
Агрессивные и нейтральные жидкие среды, продукты нефтепереработки |
2,0 |
до +250 |
15 |
Насосы центробежные |
||
|
2 |
Насосы плунжерные |
|||||
Возможно изготовление сальниковых набивок этой марки в тропическом исполнении.
|
Способ изготовления |
Размеры поперечного сечения, мм |
Форма сечения |
|
Оплетка сердечника в один слой |
4-8, 10, 12, (13), 14, 16, 18, (19), 20, 22, 25, 28 |
Изготавливается как круглого, так и квадратного сечения |
|
Многослойное плетение |
22, 25, 28, 30, 32, (35), 38, 42, 45, 50 |
Набивка асбестовая сальниковая плетеная АФВ ГОСТ 5152-84*Е
Набивка сальниковая АФВ.
Описание: асбестовая плетеная, пропитанная жировым составом с суспензией из фторопласта и графита.
Набивка сальниковая асбестовая АФВ ГОСТ5152-84*Е . Описание: асбестовая плетеная, пропитанная жировым составом с суспензией из фторопласта и графита. Набивка АФВ представляет собой эластичный шнур квадратного сечения, сплетенный из асбестовой нити, пропитанный жировым составом с суспензией из фторопласта и графита.
Набивка марки АФВ применяется в сальниковых уплотнениях арматуры, поршневых и центробежных насосов.
|
||||||||||||||||||
Рабочая среда — щелочная среда любой концентрации, сульфитный и сульфатный щелоки.
Набивка сальниковая асбестовая купить
Компания Карбон Групп предлагает Вам купить сальниковая набивка асбесто-графитовая по очень выгодным ценам как оптом так и в розницу. Качество нашей продукции подтверждено сертификатами от производителя. Сальниковая асбестовая набивка изготавливается в соответствии с отечественными ГОСТ и ТУ. Покупая у нас, Вы получаете качественный товар на выгодных условиях. Чтобы узнать цену на асбестовые набивки, узнать условия доставки и купить сальниковые набивки в г. Москва оставьте вашу заявку.
