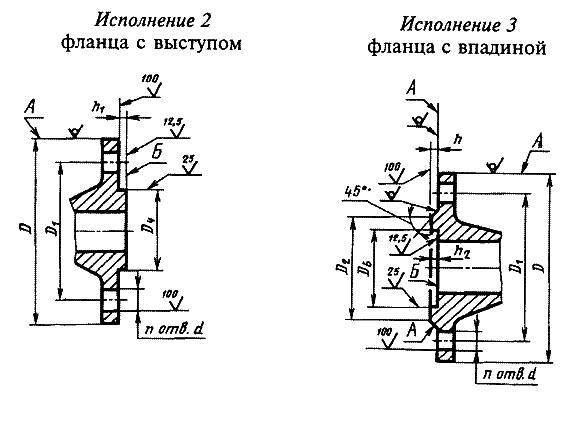

Прокладки ТРГ ПУТГ для фланцев исполнения 2 и 3 выступ-впадина
В наличии на складе в городе
Срок поставки от 2-х рабочих дней
Сертификаты и паспорта к каждой поставке
100% гарантия возврата в случае брака
| Прокладки ПУТГ для фланцев исп. 2/3 (выступ/впадина) | ||||
| Пример обозначения прокладки Ду50 Ру16: Прокладка ПУТГ-2-212-01 (обтюратор) -106 (d1) х 57(d2) -2,0 (толщина) | ||||
| обтюраторы: 01-нет, 02-внутренний, 03-наружный, 04-наружный и внутренний | ||||
| Условный проход, мм | Давление Ру,(МПа) | Обозначение по ТУ 5728-006-93978201-2008 |
d1,(мм) | d2,(мм) |
| 10 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 29 | 14 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 34 | ||
| 15 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 33 | 20 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 39 | ||
| 20 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 43 | 25 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 50 | ||
| 25 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 51 | 29 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 57 | ||
| 32 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 59 | 38 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 65 | ||
| 40 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 69 | 45 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 75 | ||
| 50 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 80 | 57 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 87 | ||
| 65 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 100 | 75 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 109 | ||
| 80 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 115 | 87 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 120 | ||
| 100 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 137 | 106 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 149 | ||
| 125 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 166 | 132 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 175 | ||
| 150 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 191 | 161 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 203 | ||
| 175 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 223 | 191 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 233 | ||
| 200 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 249 | 216 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 259 | ||
| 225 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 276 | 236 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 286 | ||
| 250 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 303 | 264 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 312 | ||
| 300 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 356 | 318 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 363 | ||
| 350 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 406 | 372 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 421 | ||
| 400 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 456 | 421 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 473 | ||
| 450 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 509 | 473 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 523 | ||
| 500 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 561 | 528 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 575 | ||
| 600 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 661 | 620 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 677 | ||
| 700 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 763 | 720 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 777 | ||
| 800 | 0,1-0,63 (1,0-6,3) | Прокладка ПУТГ-2-212-01 | 867 | 820 |
| 1,0-16,0 (10-160) | Прокладка ПУТГ-2-212-01 | 877 | ||
Подробную информацию про ПУТГ прокладки Вы можете прочитать на нашем сайте.
