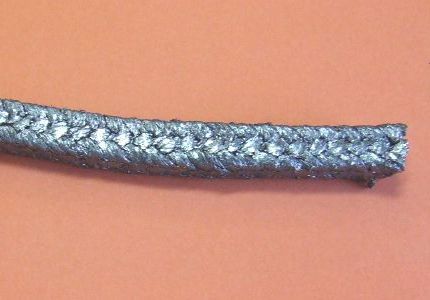

Набивка сальниковая Графитекс 101

Изготовление уплотняющей набивки Графитекс 101 включает использование сгруппированных волокон ТМГ (ТРГ, гибкий графит), которые переплетаются между собой в косое, или диагональное плетение. Полосы волокон уложены поочередно, чтобы создать однородную и плотную структуру в форме прямоугольника или круга. Этот материал полностью защищает от проникновения газов и жидкостей.

Варианты армирования

Набивка сальниковая Графитекс 101 может быть усилены двумя способами:

1. Использование лавсановых непрерывных нитей из синтетического полиэфирного полимера (полиэтилентерефталата), которые вплетаются в угловые или центральные зоны набивочного шнура.
2. Использование нитей, изготовленных из хлопковой пряжи, которые также вплетаются в угловые или центральные зоны набивочного шнура.

Оба варианта армирования позволяют набивке выдерживать большие механической нагрузки.

Преимущества использования набивки  Графитекс 101

Терморасширенный графит — ТРГ обладает очень низким, по сравнению с асбестом коэффициентом трения по стали:

• <0,12 по сухой поверхности;
• <0,03 при наличии жидкостной пленки;
• для асбеста же он равен 0,5.

Таким образом, набивки «Графитекс» 101 не нуждаются в дополнительных смазках. Это свойство с учетом меньшего необходимого количества колец существенно повышает КПД насосов, снижает усилия при движении штоков арматуры, практически исключает износ уплотняемых поверхностей и увеличивает ресурс самой набивки.

Набивки «Графитекс» 101 при температуре до 650°С почти не теряют объем и массу со временем, особенно в замкнутом объеме сальниковой камеры, а небольшая (менее 6%) потеря массы за счет выгорания полимерного связующего компенсируется высокими упругими деформациями материала, в то время как асбестосодержащие уплотнения теряют массу в результате изменения химического состава даже в вакууме. Кроме этого эти набивки не теряют своих герметизирующих свойств в диапазоне температур от – 200 до +200°С в течение всего срока эксплуатации. Асбестовые же набивки неизбежно твердеют и их уплотнительные характеристики ухудшаются. Таким образом, при использовании данных набивок отпадает необходимость в регулярной подтяжке сальника.

В отличие от материала асбестовых и волокнистых набивок, ТРГ практически непроницаем для жидкостей и газов. Отличная прессуемость материала обеспечивает максимально плотный контакт с поверхностью вала или штока и между нитями в плетении. Это позволяет не только обеспечить герметичность узла, но и уменьшить количество используемой набивки до 4 – 6 колец, вместо 8 – 10 колец асбестосодержащей.

Набивки «Графитекс» 101 являются универсальными, так как обладают высокой химической стойкостью практически ко всем средам за исключением сильных окислителей.

Набивки «Графитекс» 101 благодаря упругим свойствам материала хорошо передают давление от грундбуксы на поверхность вала или штока. Значение бокового давления составляет 60 . 70 % от осевого, в то время как для асбестосодержащих набивок эта величина не превышает 30 %. То есть, для обеспечения того же контактного давления на уплотняемых поверхностях необходимо, как минимум, вдвое меньшее усилие затяжки.

Теплопроводность ТРГ 100 . 150 Вт/м·К значительно выше теплопроводности асбеста и фторопласта, не превышающей соответственно 0,3 Вт/м·К и 2,4 Вт/м·К, что обеспечивает эффективный отвод тепла из зоны трения и позволяет эксплуатировать насосы без перегрева даже при полном отсутствии утечек, необходимых для охлаждения при использовании асбестосодержащих и фторопластовых набивок.

Сферы применения

Набивка «Графитекс» 101 рекомендуется для уплотнения центробежных и плунжерных насосов, компрессоров, мешалок, миксеров, запорной и регулирующей арматуры, герметизирующих неабразивные среды, а также другого аналогичного оборудования в химической, нефтехимической, нефтеперерабатывающей и нефтяной промышленности, энергетике, а также в трубопроводах коммунального хозяйства, в практике холодного и горячего хозяйственно- питьевого водоснабжения, мелиорации и пищевой промышленности.

Среда

• Пар и перегретый пар,
• вода,
• нефть и нефтепродукты,
• химические среды.

Сальниковый экстрактор используется для того, чтобы извлекать сальниковые набивки.

Большинство наших посетителей интересует еще заглушка поворотная АТК 26 18 5 93.

Компания Карбон Групп предлагает большой выбор набивок Графитекс. Сделать заявку на приобретение продукции, уточнить актуальную стоимость и условия покупки вы можете по телефону +7 (495) 640-95-87
