Прокладки СНП ГОСТ Р 52376 2005
|
В наличии на складе в Москве Срок поставки от 2-х рабочих дней Сертификаты и паспорта к каждой поставке 100% гарантия возврата в случае брака |
Для эффективной герметизации соединений при монтаже и ремонте трубопроводов применяются прокладки спирально навитые ГОСТ 52376 2005, соединяющие в себе высокую практичность и эксплуатационную долговечность. Для того чтобы сделать заказ, достаточно набрать указанный телефонный номер или же написать письмо на электронную почту. Возможно изготовление прокладок СНП ГОСТ любого размера и конфигурации.
Область применения СНП прокладок ГОСТ 52376 2005
Спирально-навитые прокладки (СНП) комплектуются уплотнительным кольцом, которое имеет форму навитой спирали, состоящей из V-образной нержавеющей ленты, расположенной в несколько слоев, а также терморасширенного графитового наполнителя. СНП также могут быть с ограничительным кольцом, расположенным внутри, снаружи, либо с обеих сторон уплотнительного кольца для соединений арматуры, соединительных частей и трубопроводов с уплотнительными поверхностями исполнений B, C, D, Е, F по ГОСТ 33259 на номинальное давление до PN 200, температурой рабочей среды от минус 200°С до плюс 540°С, номинальным диаметром DN от 10 до 1600.
Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
- ГОСТ 380 Сталь углеродистая обыкновенного качества. Марки
- ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
- ГОСТ 4986 Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия
- ГОСТ 5632 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
- ГОСТ 26349 Соединения трубопроводов и арматура. Давления номинальные. Ряды
- ГОСТ 28338 (ИСО 6708-80) Соединения трубопроводов и арматура. Номинальные диаметры. Ряды
- ГОСТ 33259 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования
Типы и основные размеры прокладок СНП ГОСТ Р 52376 2005
Термостойкие спирально-навитые прокладки выпускаются с внутренними и наружными ограничительными кольцами или без таковых. Отличительной особенностью изделий является долговечность и высокая практичность.
Выбор типа прокладки (А, В, Г, Д) осуществляется в зависимости от следующих характеристик:
- Исполнения соединяемых фланцев.
- Условного диаметра (в свету) фланца Ду, мм.
- Параметров среды (давление, температура).
Тип А: исполнения «2 —3», «4 —5», «8—9». Ру 1….200 кг/см2, Ду от 10 до 3000 мм (без ограничительных колец).
Тип В: исполнения «2 — 3». Ру 1….160 кг/см2, Ду от 10 мм до 800 мм (с внутренним ограничительным кольцом).
Тип Г: исполнения «1 — 1». Ру 1….40 кг/см2, Ду от 10мм до 3000 мм (с наружным ограничительным кольцом).

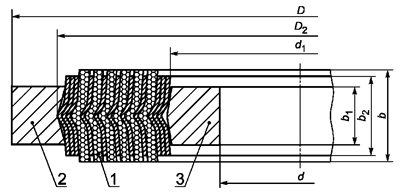

Тип Д: исполнения «1— 1». Ру 1….40 кг/см2, Ду от 10 до 3000 мм (с наружным и внутренним ограничительными кольцами)
Применение типов СНП в зависимости от исполнения уплотнительных поверхностей, значений номинального (условного) давления и условного прохода (номинального размера) фланцев приведено в таблице 1.
Таблица 1 - Применение типов СНП
|
Тип СНП |
Исполнение уплотнительных поверхностей фланцев по ГОСТ 33259 |
Номинальное (условное) |
Условный проход |
|
|
номер |
схема сочетания (сопряжения) |
|||
|
Г; Д |
1-1 |
|
0,10 (1,0); 0,25 (2,5) |
От 10 до 3000 включ. |
|
0,63 (6,3) |
« 10 « 2400 « |
|||
|
1,0 (10) |
« 10 « 2000 « |
|||
|
1,6 (16) |
« 10 « 1600 « |
|||
|
2,5 (25) |
« 10 « 1400 « |
|||
|
4,0 (40) |
« 10 « 1200 « |
|||
|
А; В |
2-3 |
|
От 0,1 (1,0) до 4,0 (40,0) включ. |
От 10 до 800 включ. |
|
6,3 (63,0) |
« 10 « 600 « |
|||
|
10,0 (100,0) |
« 10 « 400 « |
|||
|
16,0 (160,0) |
« 15 « 300 « |
|||
|
А |
4-5; |
|
От 0,1 (1,0) до 4,0 (40,0) включ. |
От 10 до 800 включ. |
|
6,3 (63,0) |
« 10 « 600 « |
|||
|
10,0 (100,0) |
« 10 « 400 « |
|||
|
16,0 (160,0) |
« 15 « 300 « |
|||
|
20,0 (200,0) |
« 15 « 250 « |
|||

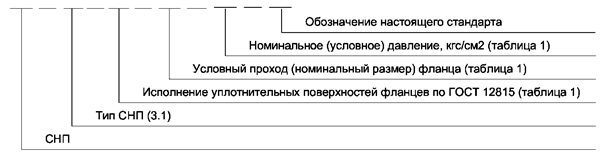

Структура условного обозначения СНП
Примечание - Для СНП типов Г и Д с наружным ограничительным кольцом из углеродистой стали дополнительно указывается индекс "У".
Пример условного обозначения СНП типа А для соединения фланцев с уплотнительными поверхностями с обозначением исполнения С-D, номинальным диаметром DN 100, номинальным давлением PN 1 кгс/см:
СНП-A-C-D-100-1 ГОСТ Р 52376-2005
То же, типа Д для соединения фланцев с уплотнительными поверхностями с обозначением исполнения В-В, номинальным диаметром DN 100, номинальным давлением PN 1 кгс/см, с наружным ограничительным кольцом из углеродистой стали:
СНП-Д-В-В-100-1-У ГОСТ Р 52376-2005
Номинальные (условные) PN давления - по ГОСТ 26349.
Условные проходы (номинальные размеры) DN - по ГОСТ 28338.

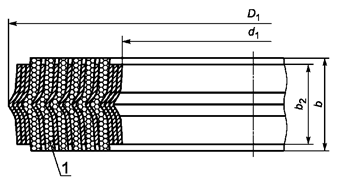

Основные размеры СНП типа А должны соответствовать указанным на рисунке 1 и в таблицах 2 и 3.
1- уплотнительное кольцо*
* Уплотнительное кольцо из:
а) ленты терморасширенного графита плотностью (1,00±0,1) г/см, толщиной от 0,3 до 0,6 мм со следующими характеристиками:
1) предел прочности при растяжении - не менее 6,0 МПа;
2) массовая доля углерода - не менее 98%;
3) массовая доля золы - не более 2,0%;
4) массовая доля серы - не более 0,08%;
5) массовая доля хлорид-ионов в водной вытяжке - не более 50 ppm;
6) массовая доля фторид-ионов в водной вытяжке - не более 50 ppm;
7) потеря массовой доли вещества при прокаливании в течение 1 ч при температуре 670°С - не более 4,0%.
Содержание регламентируемых примесей и прочность фольги из терморасширенного графита должны быть указаны в технической документации изготовителя;
б) стальной ленты толщиной от 0,2 до 0,25 мм по ГОСТ 4986 из стали, не склонной к межкристаллитной коррозии, марок 12Х18Н10Т, 12Х18Н9, 08Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т и др. по ГОСТ 5632.
Рисунок 1 - СНП типа А
Таблица 2 - Основные размеры СНП для соединений с уплотнительными поверхностями "выступ-впадина" (Е-F) по ГОСТ 33259
|
Условный проход (номинальный размер) DN |
Номинальное (условное) давление PN, МПа (кгс/см2) |
D1 |
d1 |
d |
b |
b1 |
b2 |
|
10 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10) « 10,0 (100) « |
30 |
18 |
- |
2,5 |
- |
2,3 |
|
35 |
23 |
||||||
|
15 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
34 |
22 |
||||
|
40 |
28 |
||||||
|
20 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
44 |
32 |
||||
|
51 |
35 |
||||||
|
25 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
52 |
40 |
||||
|
58 |
42 |
||||||
|
32 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
60 |
48 |
||||
|
66 |
50 |
||||||
|
40 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
70 |
54 |
||||
|
76 |
60 |
||||||
|
50 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
81 |
65 |
||||
|
88 |
72 |
||||||
|
65 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
101 |
85 |
73 |
2,0 |
||
|
110 |
94 |
82 |
|||||
|
80 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
116 |
100 |
88 |
|||
|
121 |
105 |
93 |
|||||
|
100 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10) « 16,0 (160,0) « |
138 |
116 |
104 |
|||
|
150 |
128 |
116 |
|||||
|
125 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0(160,0) « |
167 |
145 |
133 |
|||
|
176 |
154 |
142 |
|||||
|
150 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
192 |
170 |
158 |
|||
|
204 |
182 |
170 |
|||||
|
175 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
224 |
202 |
190 |
|||
|
234 |
212 |
200 |
|||||
|
200 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10) « 16,0 (160,0) « |
250 |
228 |
216 |
|||
|
260 |
238 |
226 |
|||||
|
225 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10) « 16,0 (160,0) « |
277 |
255 |
243 |
|||
|
287 |
265 |
253 |
|||||
|
250 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0(160,0) « |
304 |
282 |
270 |
|||
|
313 |
291 |
279 |
|||||
|
300 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
357 |
335 |
323 |
3,3 |
2,5 |
2,8 |
|
364 |
342 |
330 |
|||||
|
350 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 10,0 (100,0) « |
407 |
385 |
373 |
|||
|
422 |
394 |
382 |
|||||
|
400 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 10,0 (100,0) « |
457 |
435 |
423 |
|||
|
474 |
446 |
434 |
|||||
|
450 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
510 |
488 |
476 |
|||
|
524 |
496 |
484 |
|||||
|
500 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 6,3 (63,0) « |
562 |
540 |
522 |
|||
|
576 |
548 |
530 |
|||||
|
600 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 6,3 (63,0) « |
662 |
634 |
616 |
3,9 |
3,0 |
3,5 |
|
678 |
650 |
632 |
|||||
|
700 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
764 |
736 |
718 |
|||
|
778 |
750 |
732 |
|||||
|
800 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
868 |
840 |
822 |
|||
|
878 |
850 |
832 |
Таблица 3 - Основные размеры СНП для соединений с уплотнительными поверхностями "шип-паз" (С-D) по ГОСТ 33259
|
Условный проход (номинальный размер) DN |
Номинальное (условное) давление PN, МПа (кгс/см2) |
D1 |
d1 |
b |
b2 |
|
10 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 6,3 (63,0) « |
30 |
18 |
2,5 |
2,3 |
|
35 |
23 |
||||
|
15 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0(10,0) « 20,0 (200,0) « |
34 |
22 |
||
|
40 |
28 |
||||
|
20 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
44 |
32 |
||
|
51 |
35 |
||||
|
25 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
52 |
40 |
||
|
58 |
42 |
||||
|
32 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0(10,0) « 20,0 (200,0) « |
60 |
48 |
||
|
66 |
50 |
||||
|
40 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
70 |
54 |
||
|
76 |
60 |
||||
|
50 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
81 |
65 |
||
|
88 |
72 |
||||
|
65 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
101 |
85 |
||
|
110 |
94 |
||||
|
80 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
116 |
100 |
||
|
121 |
105 |
||||
|
100 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
138 |
116 |
||
|
150 |
128 |
||||
|
125 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
167 |
145 |
||
|
176 |
154 |
||||
|
150 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
192 |
170 |
||
|
204 |
182 |
||||
|
175 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
224 |
202 |
||
|
234 |
212 |
||||
|
200 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
250 |
228 |
||
|
260 |
238 |
||||
|
225 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
277 |
255 |
||
|
287 |
265 |
||||
|
250 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 20,0 (200,0) « |
304 |
282 |
||
|
313 |
291 |
||||
|
300 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 16,0 (160,0) « |
357 |
335 |
3,3 |
2,8 |
|
364 |
342 |
||||
|
350 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 10,0 (100,0) « |
407 |
385 |
||
|
422 |
394 |
||||
|
400 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 10,0 (100,0) « |
457 |
435 |
3,3 |
2,8 |
|
474 |
446 |
||||
|
450 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
510 |
488 |
||
|
524 |
496 |
||||
|
500 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 6,3 (63,0) « |
562 |
540 |
||
|
576 |
548 |
||||
|
600 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 6,3 (63,0) « |
662 |
634 |
3,9 |
3,5 |
|
678 |
650 |
||||
|
700 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
764 |
736 |
||
|
778 |
750 |
||||
|
800 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
868 |
840 |
||
|
878 |
850 |

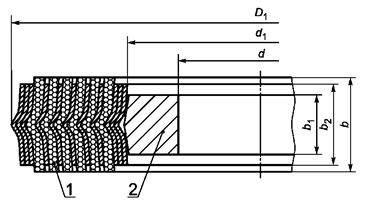

Основные размеры СНП типа В должны соответствовать указанным на рисунке 2 и в таблице 2.
1- уплотнительное кольцо (см. сноску к рисунку 1);
2 - внутреннее ограничительное кольцо из коррозионно-стойкой стали, не склонной к межкристаллитной коррозии, марок 12X18Н10Т, 08X18Н10Т, 10X17Н13М2Т, 10X17Н13М3Т и др. по ГОСТ 5632
Рисунок 2 - СНП типа В

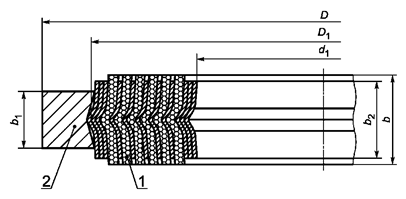

Основные размеры СНП типа Г должны соответствовать указанным на рисунке 3 и в таблице 4.
1-
уплотнительное кольцо (см. сноску к рисунку 1); 2 - наружное ограничительное кольцо из углеродистой стали по ГОСТ 380, ГОСТ 1050 или коррозионно-стойкой стали по ГОСТ 5632
Рисунок 3 - СНП типа Г
Таблица 4 - Основные размеры СНП для соединений с уплотнительными поверхностями "соединительный выступ-соединительный выступ" (В-В) по ГОСТ 33259
|
Условный проход (номинальный размер) DN |
Номинальное (условное) давление PN, МПа (кгс/см2) |
D |
D1 |
d1 |
d |
b |
b1 |
b2 |
|
10 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
38 |
26 |
10 |
- |
2,5 |
2,0 |
2,3 |
|
45 |
33 |
17 |
||||||
|
15 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10) « 4,0 (40,0) « |
43 |
31 |
15 |
||||
|
50 |
38 |
22 |
||||||
|
20 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
53 |
41 |
25 |
||||
|
60 |
48 |
32 |
||||||
|
25 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
63 |
51 |
35 |
||||
|
69 |
57 |
41 |
||||||
|
32 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
75 |
63 |
47 |
||||
|
81 |
69 |
53 |
||||||
|
40 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
85 |
73 |
57 |
||||
|
91 |
79 |
63 |
||||||
|
50 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
95 |
83 |
67 |
||||
|
106 |
94 |
68 |
||||||
|
65 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
115 |
103 |
87 |
75 |
|||
|
126 |
114 |
98 |
86 |
|||||
|
80 |
От 0,10 (1,0) до 0,63 (6,3) включ. « 1,0 (10,0) « 4,0 (40,0) « |
132 |
120 |
100 |
88 |
|||
|
141 |
123 |
103 |
91 |
|||||
|
100 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0); 4,0 (40,0) |
151 |
139 |
119 |
107 |
|||
|
161 |
143 |
|||||||
|
166 |
148 |
124 |
112 |
|||||
|
125 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0); 4,0 (40,0) |
181 |
169 |
147 |
135 |
2,5 |
2,0 |
2,3 |
|
191 |
173 |
149 |
137 |
|||||
|
150 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6(16,0) 2,5 (25,0); 4,0 (40,0) |
206 |
194 |
172 |
160 |
|||
|
216 |
198 |
174 |
162 |
|||||
|
222 |
204 |
180 |
168 |
|||||
|
175 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
236 |
224 |
202 |
190 |
|||
|
246 |
228 |
204 |
192 |
|||||
|
252 |
234 |
210 |
198 |
|||||
|
262 |
226 |
202 |
190 |
|||||
|
200 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
261 |
249 |
227 |
215 |
|||
|
271 |
253 |
229 |
217 |
|||||
|
282 |
264 |
240 |
228 |
|||||
|
288 |
270 |
246 |
234 |
|||||
|
225 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6(16,0) 2,5 (25,0) 4,0 (40,0) |
286 |
274 |
252 |
240 |
|||
|
301 |
283 |
259 |
247 |
|||||
|
308 |
290 |
266 |
254 |
|||||
|
320 |
302 |
278 |
266 |
|||||
|
250 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
318 |
306 |
282 |
270 |
|||
|
327 |
309 |
285 |
273 |
|||||
|
338 |
320 |
296 |
284 |
|||||
|
350 |
332 |
308 |
296 |
|||||
|
300 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
372 |
360 |
338 |
326 |
3,3 |
2,5 |
2,8 |
|
376 |
364 |
340 |
328 |
|||||
|
382 |
||||||||
|
398 |
380 |
356 |
344 |
|||||
|
415 |
397 |
373 |
361 |
|||||
|
350 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
421 |
409 |
385 |
373 |
|||
|
436 |
424 |
396 |
384 |
|||||
|
442 |
||||||||
|
455 |
437 |
409 |
397 |
|||||
|
475 |
457 |
429 |
417 |
|||||
|
400 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
473 |
461 |
437 |
425 |
|||
|
487 |
475 |
447 |
435 |
|||||
|
495 |
477 |
449 |
437 |
|||||
|
515 |
497 |
469 |
457 |
|||||
|
543 |
525 |
497 |
485 |
|||||
|
450 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
528 |
516 |
492 |
480 |
|||
|
537 |
525 |
497 |
485 |
3,3 |
2,5 |
2,8 |
||
|
553 |
517 |
489 |
477 |
|||||
|
565 |
547 |
519 |
507 |
|||||
|
568 |
550 |
522 |
510 |
|||||
|
500 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
576 |
564 |
540 |
528 |
|||
|
592 |
574 |
546 |
534 |
|||||
|
615 |
597 |
569 |
557 |
|||||
|
620 |
602 |
574 |
562 |
|||||
|
626 |
608 |
580 |
568 |
|||||
|
600 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0); 2,5 (25,0) 4,0 (40,0) |
677 |
659 |
631 |
619 |
|||
|
693 |
675 |
647 |
635 |
4,8 |
3,5 |
4,2 |
||
|
728 |
710 |
682 |
670 |
|||||
|
739 |
721 |
693 |
681 |
|||||
|
700 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0); 4,0 (40,0) |
782 |
764 |
736 |
724 |
|||
|
808 |
790 |
762 |
750 |
|||||
|
798 |
780 |
752 |
740 |
|||||
|
827 |
809 |
781 |
769 |
|||||
|
844 |
826 |
798 |
786 |
|||||
|
800 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0); 4,0 (40,0) |
888 |
870 |
842 |
830 |
|||
|
915 |
897 |
869 |
857 |
|||||
|
908 |
890 |
862 |
850 |
|||||
|
942 |
924 |
896 |
884 |
|||||
|
970 |
952 |
924 |
912 |
|||||
|
900 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0); 1,6 (16,0) 2,5 (25,0); 4,0 (40,0) |
988 |
962 |
934 |
908 |
|||
|
1015 |
989 |
961 |
935 |
7,0 |
5,0 |
6,5 |
||
|
1008 |
982 |
954 |
928 |
|||||
|
1034 |
1008 |
980 |
954 |
|||||
|
1080 |
1054 |
1026 |
1000 |
|||||
|
1000 |
От 0,10 (1,0) до 0,63 (6,3) включ. 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
1088 |
1062 |
1036 |
1010 |
|||
|
1125 |
1099 |
1071 |
1045 |
|||||
|
1122 |
1096 |
1068 |
1042 |
|||||
|
1150 |
1124 |
1096 |
1070 |
|||||
|
1190 |
1164 |
1136 |
1110 |
|||||
|
1200 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) 4,0 (40,0) |
1288 |
1262 |
1236 |
1210 |
7,0 |
5,0 |
6,5 |
|
1305 |
1279 |
1251 |
1225 |
|||||
|
1338 |
1312 |
1284 |
1258 |
|||||
|
1334 |
1308 |
1280 |
1254 |
|||||
|
1360 |
1334 |
1306 |
1280 |
|||||
|
1394 |
1368 |
1338 |
1312 |
|||||
|
1400 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) 1,0 (10,0) 1,6 (16,0) 2,5 (25,0) |
1488 |
1462 |
1436 |
1410 |
|||
|
1525 |
1499 |
1471 |
1445 |
|||||
|
1542 |
1516 |
1488 |
1462 |
|||||
|
1534 |
1508 |
1479 |
1453 |
|||||
|
1574 |
1548 |
1518 |
1492 |
|||||
|
1600 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) 1,0 (10,0) 1,6 (16,0) |
1698 |
1672 |
1644 |
1618 |
|||
|
1725 |
1699 |
1671 |
1645 |
|||||
|
1765 |
1739 |
1710 |
1684 |
|||||
|
1760 |
1734 |
1704 |
1678 |
|||||
|
1800 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) 1,0 (10,0) |
1893 |
1864 |
1841 |
1815 |
|||
|
1929 |
1903 |
1875 |
1849 |
|||||
|
1965 |
1939 |
1910 |
1884 |
|||||
|
2000 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) 1,0(10,0) |
2098 |
2072 |
2044 |
2018 |
|||
|
2133 |
2107 |
2079 |
2053 |
|||||
|
2175 |
2149 |
2120 |
2094 |
|||||
|
2200 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) |
2305 |
2279 |
2251 |
2225 |
|||
|
2343 |
2317 |
2287 |
2261 |
|||||
|
2400 |
От 0,10 (1,0) до 0,25 (2,5) включ. 0,63 (6,3) |
2505 |
2478 |
2450 |
2424 |
|||
|
2553 |
2527 |
2497 |
2471 |
|||||
|
2600 |
От 0,10 (1,0) до 0,25 (2,5) включ. |
2705 |
2679 |
2651 |
2625 |
|||
|
2800 |
От 0,10 (1,0) до 0,25 (2,5) включ. |
2919 |
2893 |
2865 |
2839 |
|||
|
3000 |
От 0,10 (1,0) до 0,25 (2,5) включ. |
3119 |
3093 |
3065 |
3039 |
Основные размеры СНП типа Д должны соответствовать указанным на рисунке 4 и в таблице 4.
1- уплотнительное кольцо (см. сноску к рисунку 1); 2 - наружное ограничительное кольцо из углеродистой стали по ГОСТ 380, ГОСТ 1050 или коррозионно-стойкой стали по ГОСТ 5632; 3 - внутреннее ограничительное кольцо из коррозионно-стойкой стали, не склонной к межкристаллитной коррозии, марок 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т и др. по ГОСТ 5632
Рисунок 4 - СНП типа Д
Предельные отклонения основных размеров СНП должны соответствовать указанным в таблице 5.
|
Условный проход (номинальный размер) |
Предельное отклонение размеров |
|||||||
|
d и d1 |
D и D1 |
b |
b1 |
b2 |
||||
|
верхнее |
нижнее |
верхнее |
нижнее |
верхнее |
нижнее |
|||
|
До DN 25 включ. |
+0,4 |
-0,8 |
+0,25 |
-0,10 |
+0,10 |
-0,10 |
+0,15 |
-0,15 |
|
Св. DN 25 до DN 600 включ. |
+0,8 |
-0,8 |
||||||
|
Св. DN 600 до DN 900 включ. |
+1,2 |
-1,6 |
||||||
|
Св. DN 900 до DN 1500 включ. |
+1,6 |
-1,6 |
||||||
|
Св. DN 1500 |
+2,4 |
-1,6 |
||||||
Приложение А (рекомендуемое)
Основные условия эксплуатации спирально-навитых термостойких прокладок
Таблица А.1
|
Рабочая среда |
Температура, °С |
Давление, МПа (кгс/см2), не более |
|
Агрессивные среды: кислоты, щелочи, растворители, продукты нефтегазопереработки и др. |
До плюс 500 |
20 (200) |
|
Хромовая кислота (массовая концентрация 0 - 100 г/дм3) |
До плюс 250 |
|
|
Азотная кислота (массовая концентрация 0 - 100 г/дм3) |
До плюс 85 |
|
|
Кислород |
До плюс 350 |
|
|
Воздух |
До плюс 550 |
|
|
Неагрессивные среды: вода, пар, тяжелые нефтепродукты, сухие газы и др. |
До плюс 600 |
|
|
Примечание - СНП нестойки к концентрированной азотной кислоте, высококонцентрированной серной кислоте, хрому (VI), растворам перманганатов, расплавам щелочных и щелочноземельных металлов. |
||
Изменение №1 к ГОСТ Р 52376-2005
Обозначение: Изменение №1 к ГОСТ Р 52376-2005
Дата введения в действие: 01.06.2021
Окс 23.04.80
Изменение № 1 ГОСТР 52376—2005 Прокладки спирально-навитые термостойкие. Типы. Основные размеры.
Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15.12.2020 № 1303-ст
Дата введения — 2021—08—01
Раздел 1 изложить в новой редакции: «Настоящий стандарт распространяется на спирально-навитые термостойкие прокладки (далее — СНП) с уплотнительным кольцом в виде навитой спирали из V-образных чередующихся слоев нержавеющей стальной ленты наполнителя из терморасширенного графита с ограничительным кольцом снаружи, внутри или с обеих сторон уплотнительного кольца для соединений арматуры, соединительных частей и трубопроводов с уплотнительными поверхностями исполнений В, С, D, Е, F по ГОСТ 33259 на номинальное давление до РМ 200, температурой рабочей среды от минус 200 С до плюс 540 °С, номинальным диаметром ОМ от 10 до 1600».
Раздел 2 изложить в новой редакции:
«В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 380 Сталь углеродистая обыкновенного качества. Марки
ГОСГ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
ГОСТ 4986 Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия,
ГОСТ 5632 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 26349 Соединения трубопроводов и арматура. Давления номинальные. Ряды
ГОСТ 28338 (ИСО 6708—80) Соединения трубопроводов и арматура. Номинальные диаметры. Ряды
ГОСТ 33259 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до РМ 250. Конструкция, размеры и общие технические требования
Примечание – «При пользовании настоящие стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сити Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего пода и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесённых в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку»,
Пункт 3.2. Первый абзац изложить в новой редакции:
«3.2 Применение типов СНП в зависимости от исполнения уплотнительных поверхностей, значений номинального давления PN и номинального диаметра DN фланцев приведено в таблице 1»;
таблица 1. Головка таблицы. Заменить ссылку: «ГОСТ 12815 на «ГОСТ 33259;
заменить слова: «номер» на «обозначение», «Номинальное (условное) давление PN, Мпа (кгс /см²)» на Номинальное давление PN, МПа (кгс /см²)»: «Условный проход (номинальный размер) DN. Мм» на «Номинальный диаметр DN. Мм»;
вторая колонка. Заменить строки: «1-1» на «В-В», «2—3» на Е—F», «4—5, 8—9 на «С—D»;
пятая колонка. Заменить значения: «От 10 до 3000 включ.» на «От 10 до 1600 включ.»; к » 10 » 2400 » » на к » 10 » 1600 » »; « »10 » 2000 » * на « »10 » 1600 » »;
структура условного обозначения СНП. Заменить ссылку: «ГОСТ 12815» на «ГОСТ 33259»; заменить слова: «Условный проход (номинальный размер}» на «Номинальный диаметр; «Номинальное (условное) давление, (кгс /см²)» на «Номинальное давление, (кгс /см²);
пример условного обозначения СНП изложить в новой редакции:
«Пример условного обозначения СНП типа А для соединения фланцев с уплотнительными поверхностями с обозначением исполнения С—D. номинальным диаметром DN 100, номинальным давлением PN 1 кгс /см²:
СНП—А—С— D—100-1 ГОСТ Р 52376—2005
То же, типа Д для соединения фланцев с уплотнительными поверхностями с обозначением исполнения В—В, номинальным диаметром DN 100. номинальным давлением PN 1 кгс /см² с наружным ограничительным кольцом из углеродистой стали.
СНП—Д—В—В—100-1—У ГОСТ Р 52376—2005
Пункт 3.3. Заменить слова: «Номинальные (условные) PN давления» на «Номинальные давления PN».
Пункт 3.4. Заменить слова: «Условные проходы (номинальные размеры)» на «Номинальные диаметры».
Пункт 3.5. Рисунок 1. Сноску к рисунку изложить в новой редакции:
* Уплотнительное кольцо из:
а) ленты терморасширенного графита плотностью (1.00 ± 0,1) г/см3, толщиной от 0,3 до 0.6 мм со следующими характеристиками:
1) предел прочности при растяжении — не менее 6.0 МПа:
2) массовая доля углерода — не менее 98 %;
3) массовая доля золы — не более 2.0 %;
4) массовая доля серы — не более 0.08 %:
5) массовая доля хлорид-ионов в водной вытяжке — не более 50 ppm;
б) массовая доля фторид-ионов в водной вытяжке — не более 50 ppm:
7) потеря массовой доли вещества при прокаливании в течение 1 ч при температуре 670 'С — не более 4.0 %.
Содержание регламентируемых примесей и прочность фольги из терморасширенного графита должны быть указаны в технической документации изготовителя;
6) стальной ленты толщиной от 0.2 до 0,25 мм по ГОСТ 4986 из стали, не склонной к межкристаллитной коррозии. марок 12Х18Н10Т, 12Х18Н9. 08Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13МЗТ и др. по ГОСТ 5632».
Таблица 2. Наименование. Заменить слова: «(2—3) по ГОСТ 12815» на «(Е—F) по ГОСТ 33259»;
головка таблицы 2. Заменить слова: «Условный проход (номинальный размер) DN.» на «Номинальный диаметр DN» (2 раза); «Номинальное (условное) давление PN, МПа (кгс /см²)» на «Номинальное давление PN, МПа (кгс/см2)» (2 раза);
вторая колонка. Для DN 10 заменить значения. « » 1,0 (10) » 10,0 (100) » » на « »1,0 (10.0) » 16,0 (160.0) » »;
исключить строки для DN 175; DN 225;
таблица 3. Наименование. Заменить слова: «(4—5) и (8—9) по ГОСТ 12815» на «(С—D) по ГОСТ 33259»;
головка таблицы 3. Заменить слова: «Условный проход (номинальный размер) DN» на «Номинальный диаметр DN» (2 раза); «Номинальное (условное) давление PN. МПа (кгс /см²)» на «Номинальное давление PN. МПа (кгс /см²)» (2 раза):
вторая колонка. Для DN 10 заменить значения: « » 1,0 (10.0)» 6,3 (63,0)» » на « » 1.0 (10,0) » 10,0 (100.0) » »;
исключить строки для DN 175; DN 225.
Пункт 3.6. Рисунок 2. Позицию 2 изложить в новой редакции:
«2 — внутреннее ограничительное кольцо из коррозионно-стойкой стали, не склонной к межкристаллитной коррозии, марок 12Х18Н ЮТ, 08Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13МЗТ и др. поГОСТ 5632».
Пункт 3.7. Рисунок 3. Позицию 2 изложить в новой редакции:
«2 — наружное ограничительное кольцо из углеродистой стали по ГОСТ 380. ГОСТ 1050 или коррозионно-стойкой стали по ГОСТ 5632»;
таблица 4. Наименование. Заменить слова: «(1—1) по ГОСТ 12815» на «(В—В) по ГОСТ 33259»,
головка таблицы 4. Заменить слова: «Условный проход (номинальный размер) DN» на «Номинальный диаметр DN» (4 раза); «Номинальное (условное) давление PN, МПа (кгс /см²)» на «Номинальное давление PN. МПа (кгс /см²)» (4 раза);
исключить строки для DN 175, DN 225. DN 1800, DN 2000, DN 2200. DN 2400, DN 2600, DN 2800. DN 3000;
DN 500. Для PN 1,6 (16.0) заменить размеры: «597» на «574»: «569» на «546»; «557» на «534»; строки для DN 600 изложить в новой редакции:
|
600 |
От 0.10 (1.0) до 0.63 (6.3) включ. |
677 |
659 |
631 |
619 |
4.8 |
3.5 |
4.2 |
|
1.0(10.0) |
693 |
675 |
647 |
635 |
||||
|
1.6(16.0) |
728 |
675 |
647 |
635 |
||||
|
2.5 (25.0) |
728 |
710 |
682 |
670 |
||||
|
4.0 (40.0) |
739 |
721 |
693 |
681 |
Пункт 3.8. Рисунок 4. Заменить размер. «D2» на «D»;
позиции 2 и 3 изложить в новой редакции:
«2 — наружное ограничительное кольцо из углеродистой стали по ГОСТ 380, ГОСТ 1050 или коррозионно-стойкой стали по ГОСТ 5632; 3 — внутреннее ограничительное кольцо из коррозионно-стойкой стали, не склонной к межкристаллитной коррозии, марок 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т и др. по ГОСТ 5632».
Пункт 3.9. Таблица 5. Головка таблицы. Заменить слова: «Условный проход (номинальный размер)» на «Номинальный диаметр»; графа «Предельное отклонение размеров». Колонка «b,». Заменить значения: «+0.10» на «+0,20»; «-0.10» на «-0,20».
Приложение А. Таблицу А.1 изложить в новой редакции:
|
Рабочая среда |
Температура. *С |
Давление. МПа (кгс/см2). не более |
|
Агрессивные среды: кислоты, щелочи, растворители |
От минус 200 до 250 |
20 (200) |
|
Продукты нефтегазопереработки |
От минус 200 до 250 |
|
|
Хромовая кислота (массовая концентрация от 0 до 100 г/дм3) |
До 250 |
|
|
Азотная кислота (массовая концентрация от 0 до 100 г/дм3) |
До 85 |
|
|
Неагрессивные среды, пар. вода, сухие газы и др. |
До 540 |
|
|
Примечание — СНП нестойки к концентрированной азотной кислоте, высококонцентрированной серной кислоте, хрому (VI), растворам перманганатов, расплавам щелочных и щелочноземельных металлов. |
||
Библиографические данные. Исключить код группы: Г18.
(ИУС N0 2 2021 г.)
Производство прокладок СНП ГОСТ
ООО «KARBON GROUP» реализует данную продукцию в широком ассортименте с отгрузкой со склада в Москве. На все товары имеются сертификаты соответствия. Цены на спирально-навитые прокладки зависят от объема покупки.
Применяется эта продукция в широком диапазоне давлений и температур: на атомных электростанциях, тепловых электростанциях, химических комбинатах, нефтедобывающих и нефтеперерабатывающих предприятиях и т.д.
Позвоните по номеру +7 (495) 640-95-87 – наш менеджер проконсультирует вас по всем вопросам.
В соответствии с условиями эксплуатации и состоянием поверхностей, ООО «KARBON GROUP» производит разнообразные типы прокладок СНП по ГОСТ 52376-2005, имеющие ограничительные кольца снаружи, внутри либо без колец.
Обращайтесь в ООО «KARBON GROUP», чтобы купить прокладки СНП по ГОСТ Р 52376-2005 и становитесь постоянным клиентом.
Хотим обратить Ваше внимание на то, что на нашем сайте также продаются: прокладки СНП ОСТ 26 260 454 99, прокладки СНП ASME
Сертификат
