Инструкция по подбору, установке и замене сальниковой набивки

Подбор прокладочных и уплотнительных материалов - серьезная задача, от которой напрямую зависит не только непроницаемость разъемных соединений, но и правильное функционирование целой системы. При работе с токсичными, горючими жидкостями и газами, данное условие существенно оказывает влияние на безопасность. Кроме того нужно принимать во внимание вероятные финансовые потери в случае применения прокладочных материалов, не соответствующих важным характеристикам. Простои и сбои в работе оборудования, особенно сверхтехнологичных комплексов, могут ограничиться неоднократным увеличением стоимости правильно подобранных уплотнительных материалов.

На сайте Карбон Групп также имеется сальниковая набивка всевозможных стандартов.

Основные условия на какие необходимо обратить внимание при подборе уплотнительных материалов:

• температурный режим;
• рабочее давление и его возможное пиковое значение;
• химический состав и агрессивность рабочей среды;
• тип и конструкция разъемного соединения.

Зачастую, кроме ключевых условий следует принимать во внимание такие факторы, как: повторяемость работы и массовые перегрузки.

На непроницаемость соединения так же оказывают большое влияние промышленное состояние фланцев и чёткость монтажа. Ещё одним значимым условием считается выполнение регламентированных сроков обслуживания и смены изношенного оснащения.

Инструкция по замене сальниковой набивки

Сальниковая набивка равно как использованный материал для уплотнения используется в основном в насосах и запорной арматуре. Конструктивно сальниковые участки в двух вариантах похожи, и установка набивки выполняется по одинаковой схеме. Перед заменой уплотнителей в насосе необходимо его демонтировать или перекрыть входную и выходную магистрали, если ремонт производится без демонтажа.

Процесс замены сальниковой набивки можно поделить на несколько стадий:

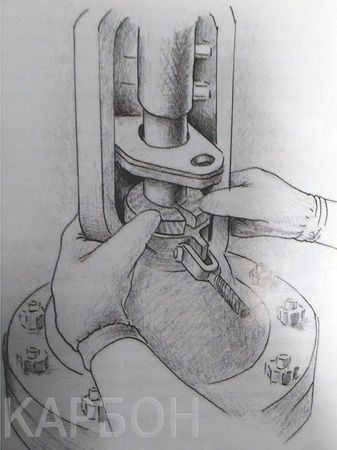

1. Демонтаж и дефектовка элементов. Извлечение сальниковой набивки

  • удалить старую набивку и очистить сальниковую камеру от загрязнений;

  • очистить и проверить на износ, а также на наличие повреждений, деформаций или коррозии вал (защитную втулку вала) насоса или шток задвижки, в случае обнаружения неустранимых дефектов – заменить;

  • проверить на наличие сколов, трещин и деформаций грундбуксы, нажимную втулку и упорное кольцо, а также смазочное (фонарное) кольцо (при его наличии), поврежденные детали заменить;

  • проверить зазоры между деталями на соответствие допускам и рекомендациям изготовителя, при несоответствии – заменить изношенные детали.

2. Подготовительный этап. Сальниковые уплотнения размеры

  • подобрать тип набивки по эксплуатационным параметрам, а ее сечение – по размерам сальникового узла (из диаметра сальниковой камеры вычесть диаметр вала и разделить полученное значение на 2);

  Важно! Категорически запрещается расплющивать сальниковую набивку для придания ей необходимого размера.

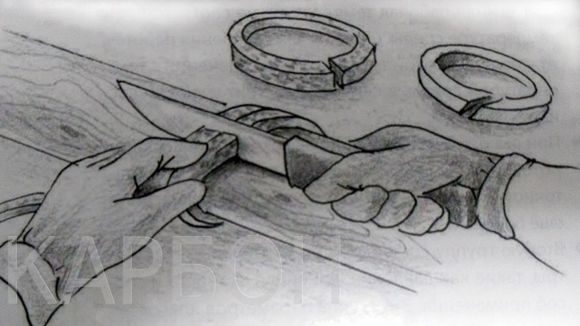

  • нарезать заготовки необходимого размера, для этого существуют два способа:

а) длина заготовки определяется по формуле L = (d + S) × π × 1,07; где

d - диаметр шпинделя (штока);

S - размер набивки;

1,07 - поправочный коэффициент.

б) набивка наматывается на заготовку, диаметр которой равен диаметру вала (штока) и нарезается на ней.

Примечание: в большинстве случаев края заготовки рекомендовано подрезать под углом 45° с целью формирования «замка» при сборке, хотя допускается и прямой угол для обыкновенного стыка; сечение выйдет аккуратнее, в случае если его место обмотать скотчем.

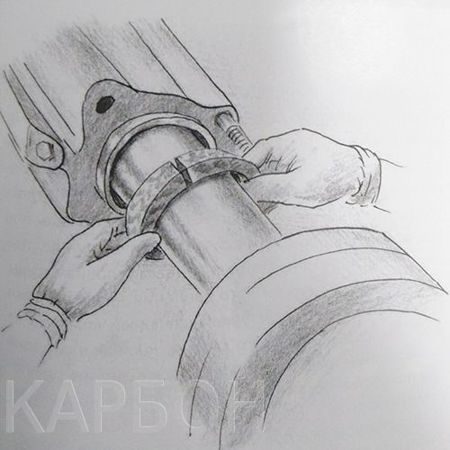

3. Монтаж. Как правильно набить сальниковую набивку

• установить кольца набивки по одному, смещая разрезы на угол 90°;

• обжать каждое кольцо на 20-25% от первоначального размера (допускается запрессовка пакета из нескольких колец – максимум 4);

• установить смазочное (фонарное) кольцо с учетом подводящих и отводящих каналов в корпусе (для узлов со смазкой или охлаждением);

• окончательно обжать уплотнительный пакет на величину 30-40% от суммарной первоначальной высоты колец.

Важно! Перекос грундбуксы при затяжке недопустим.

После окончания монтажа производится опрессовка и, при необходимости, подтяжка грундбуксы в соответствии с рабочими параметрами агрегата или запорной арматуры.

Примечание: многие модификации насосов и запорной арматуры могут обладать особенностями структуры сальникового узла, советуем изучить инструкцию по эксплуатации и сервису.
